Mặt bích inox 304 WNRF DN80 (3″) Class 150 là gì?

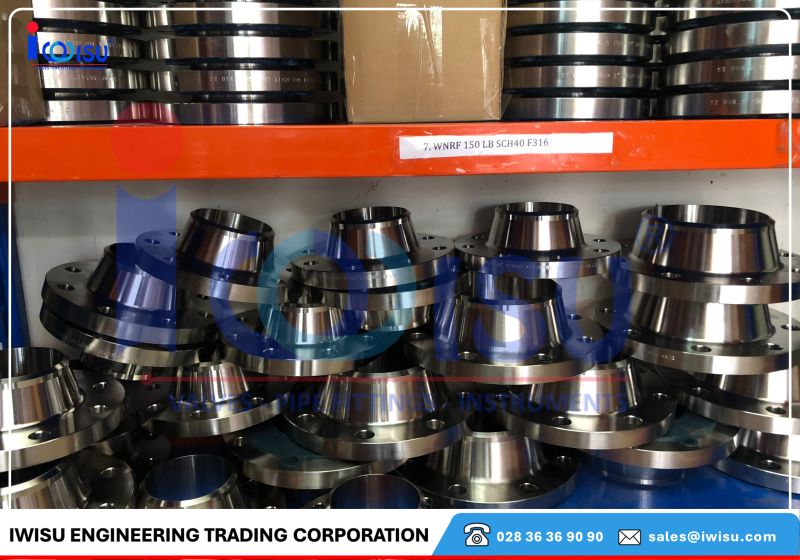

Mặt bích inox 304 WNRF DN80 (3″) Class 150 SCH40 là loại mặt bích cổ hàn gờ gương, dùng kết nối ống inox 304 bằng hàn đối đầu. Cổ côn chuyển tiếp mượt từ thân bích sang ống giúp phân bổ ứng suất uốn tốt hơn mặt bích trượt hay bích ren, đồng thời loại bỏ khe hở cơ học nên hạn chế ăn mòn kẽ hở tại mối nối.
Mặt bích WNRF DN80 chịu áp suất bao nhiêu bar?
Áp suất cho phép giảm dần khi nhiệt độ tăng, theo ASME B16.5 cho vật liệu Group 2.1 (F304):
| Nhiệt độ (°C) | Áp suất tối đa (bar) |
|---|---|
| −29 đến 38 | 19,0 |
| 93 | 15,8 |
| 149 | 14,1 |
| 204 | 13,1 |
| 260 | 11,7 |
| 316 | 9,6 |
| 427 | 5,5 |
| 538 | 1,4 |
Với hệ nước, khí nén, PCCC ở nhiệt độ phòng, mặt bích DN80 Class 150 đáp ứng tốt mức 19 bar. Trên 300°C cần đối chiếu lại bảng để tránh chọn thiếu cấp áp lực.
Kích thước mặt bích DN80 (3″) theo ASME B16.5
| Ký hiệu | Mô tả | Inch | mm |
|---|---|---|---|
| O | Đường kính ngoài đĩa bích | 7,50 | 190,5 |
| T | Chiều dày mặt bích (gồm gờ gương) | 0,94 | 23,9 |
| B | Bore theo SCH40 | 3,068 | 77,93 |
| C | Đường kính tâm lỗ bu-lông | 6,00 | 152,4 |
| n / Bolting | 4 lỗ, bu-lông 5/8″ | – | M16 |
| Y | Chiều cao tổng thể qua cổ hàn | 2,75 | 69,9 |
Bore (B) phải khớp chiều dày thành ống SCH40 thực tế để tránh bậc cản dòng chảy gây ăn mòn xâm thực tại mối hàn.
Vật liệu và chứng chỉ
Thép F304 chịu va đập tốt ở nhiệt độ âm sâu và kháng oxy hóa bề mặt tốt, nhưng dễ nhạy cảm hóa khi hàn ở 425–870°C. Với mối hàn không nhiệt luyện sau hàn, nên cân nhắc F304L cacbon thấp. Mặt bích cần đi kèm Mill Test Certificate (MTC) theo EN 10204: Type 3.1 (QA/QC nội bộ) cho hệ áp lực trung bình, hoặc Type 3.2 (bên thứ ba chứng kiến) cho dầu khí, ngoài khơi.
Lưu ý khi lắp đặt
- Chỉ định đúng SCH40, không lắp lẫn với SCH10S/SCH80S
- Giữ nhiệt độ giữa các đường hàn dưới 150°C, dùng que hàn ER308L
- Đối chiếu mã số lò (Heat No.) với chứng chỉ MTC khi nhận hàng
- Siết bu-lông theo sơ đồ chéo đối xứng, tăng dần 30–60–100% mô-men xoắn đích
