Class Mặt Bích Là Gì? Thông Số Mặt Bích Class 150, 300, 600…

Mặt bích Class 150, 300, 600, 900 là các cấp áp suất – nhiệt độ theo tiêu chuẩn ASME B16.5, không phải một con số áp suất cố định. Chọn sai Class là nguyên nhân hàng đầu gây rò rỉ, vênh bích hoặc phải dừng dự án để thay phụ kiện. Bài viết này giải thích từng Class, cách chúng suy giảm theo nhiệt độ, và quy tắc chọn nhanh cho dự án thực tế tại Việt Nam.

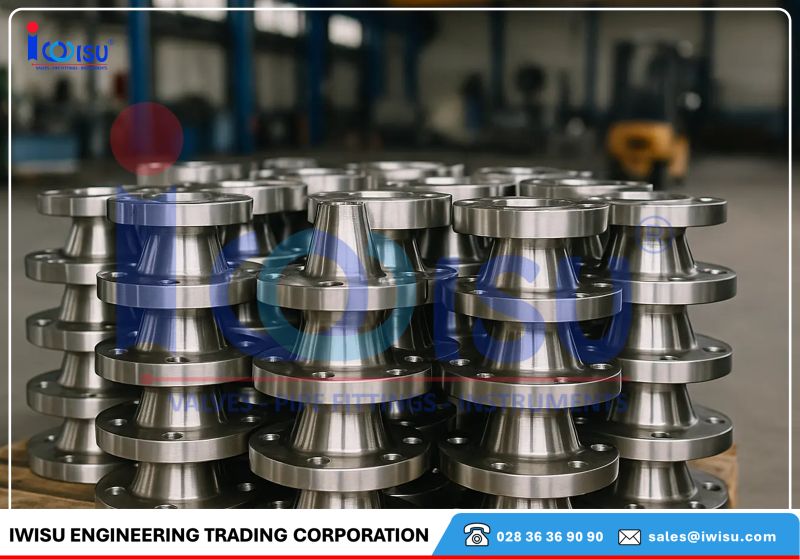

Class Mặt Bích Là Gì?

Class (ký hiệu Lb, Lbs, # hoặc CL) là định danh cấp áp suất – nhiệt độ của mặt bích theo hệ thống ASME B16.5, không biểu thị một giá trị psi cố định ở mọi điều kiện vận hành. Mỗi Class tương ứng với một đường cong giới hạn áp suất làm việc tối đa cho phép (MAWP – Maximum Allowable Working Pressure), phụ thuộc vào nhiệt độ vận hành và nhóm vật liệu chế tạo.

ASME B16.5 quy định 7 cấp áp lực cơ bản: Class 150, 300, 400, 600, 900, 1500 và 2500, áp dụng cho kích thước từ 1/2″ đến 24″. Với đường ống lớn hơn (26″–60″), tiêu chuẩn áp dụng là ASME B16.47.

Class 400 tồn tại trên giấy nhưng hiếm khi được đặt hàng thực tế. Nguyên nhân là các nhà máy luyện kim thường không tích trữ sẵn phôi cho Class 400, số lượng đặt hàng tối thiểu lớn và thời gian giao hàng kéo dài. Vì vậy khi vượt giới hạn Class 300, kỹ sư thường nhảy thẳng lên Class 600 thay vì chọn Class 400.

Class 150, 300, 600, 900 Khác Nhau Ở Điểm Gì?

Sự khác biệt giữa các Class nằm ở độ dày bích, đường kính ngoài, đường kính vòng chia bu lông (PCD) và kích thước lỗ bu lông — tất cả đều tăng dần khi Class tăng, trong khi đường kính mặt gồ (RF) ở cùng kích thước ống được giữ nguyên.

Đường kính ngoài và độ dày bích tăng để mặt bích đủ cứng vững chống mô-men uốn và lực siết bu lông lớn cần thiết để nén chặt gioăng ở áp suất cao. Đường kính trong (bore) không cố định theo Class mà được gia công khớp với chiều dày thành ống (Schedule) đã chọn trong thiết kế hệ thống.

Vì Sao Class Cao Hơn Chưa Chắc Luôn Chịu Áp Tốt Hơn Ở Mọi Nhiệt Độ?

Class không phải áp suất cố định vì khi nhiệt độ tăng, lực liên kết nội tại trong kim loại suy yếu, kéo theo giới hạn bền kéo và MAWP giảm dần. Đây là lý do hai mặt bích cùng “mạnh” ở nhiệt độ phòng có thể đảo vị trí mạnh-yếu khi nhiệt độ vận hành tăng cao.

Lấy ví dụ mặt bích Class 150 chế tạo từ thép A105:

• Ở khoảng -29°C đến 38°C: chịu được khoảng 19,6 bar.
• Ở 150°C: giảm còn khoảng 15,8 bar.
• Ở 400°C: chỉ còn khoảng 6,5 bar — sụt gần 67% so với mức ban đầu.

Đường cong sụt giảm này dốc hơn nhiều so với mặt bích PN16 châu Âu (vật liệu P245GH), vốn có đường cong giảm định mức phẳng hơn. Vì vậy không thể chỉ nhìn số Class hoặc PN ở nhiệt độ thường rồi suy ra mặt bích nào “mạnh” hơn trong dự án có nhiệt độ vận hành cao.

Với hệ thống áp lực cao vận hành trên 200°C, cần thực hiện “hot torquing” — siết lại toàn bộ bu lông sau khi hệ thống đã chạy nóng và ổn định nhiệt độ thiết kế. Lý do là hiện tượng rão ứng suất (stress relaxation) làm lực kẹp ban đầu trên bu lông giảm dần theo thời gian, gây rò rỉ nếu không xử lý.

Khi Nào Dùng Class 150, Khi Nào Phải Lên 300/600/900?

Quy tắc chọn nhanh dựa trên ba yếu tố: áp suất thiết kế, nhiệt độ vận hành cao nhất, và tính chất lưu chất (lỏng tĩnh, khí nén, hơi nóng hay hóa chất ăn mòn).

• Chọn Class 150 khi áp suất vận hành dưới khoảng 19 bar ở nhiệt độ thường — phù hợp cho nước, khí nén áp thấp, hệ tiện ích nhà máy.
• Chọn Class 300 khi áp suất hoặc nhiệt độ vượt giới hạn an toàn của Class 150, ví dụ tuyến dầu thô nóng hoặc xăng thành phẩm.
• Chọn Class 600 khi hệ thống dẫn khí tự nhiên áp suất lớn hoặc amoniac hóa lỏng đòi hỏi tuyệt đối không rò rỉ khí độc.
• Chọn Class 900 trở lên cho đường ống đầu giếng khai thác dầu khí, nơi áp suất cực hạn và sai sót có thể gây sự cố nghiêm trọng.

Các dự án lớn tại Việt Nam minh chứng rõ nguyên tắc này. Nhà máy Lọc dầu Dung Quất dùng Class 150 cho tuyến nước thô, nước tiện ích, nhưng chuyển lên Class 300–600 cho dầu thô nóng và xăng thành phẩm. Các nhà máy đạm Phú Mỹ, Đạm Cà Mau dùng Class 300–600 cho khí tự nhiên và amoniac áp cao. Các giàn khoan Bạch Hổ, Lan Tây dùng Class 900, Class 1500, thậm chí bích API 6A chịu áp lên tới 10.000 psi cho đường ống đầu giếng ngoài khơi.

So Sánh Class ASME Với PN (DIN/EN) Và JIS K

Class ASME, PN châu Âu và K Nhật Bản là ba hệ định danh áp suất khác nhau, không quy đổi 1:1 về kích thước hình học dù số size inch/DN/A trùng nhau. Đây là sai lầm hiện trường phổ biến nhất khi mua sắm vật tư.

Bảng dưới so sánh mặt bích cùng kích thước danh nghĩa 4 inch (DN100/100A) ở ba cấp áp lực thường bị coi là “tương đương” ở nhiệt độ phòng:

Dù cả ba đều có 8 lỗ bu lông, đường kính vòng chia bu lông (BCD) chênh nhau tới 15,5 mm giữa Class 150 và JIS 10K — đủ để bu lông không thể xỏ qua lỗ nếu ghép trực tiếp hai bích này.

Khác biệt còn nằm ở triết lý thiết kế. ASME dùng hệ inch, ưu tiên an toàn bằng kết cấu dày dặn; EN 1092-1 dùng hệ mét, tối ưu vật liệu bằng thép tinh luyện chất lượng cao; JIS dùng hệ mét, ưu tiên nhỏ gọn và tiết kiệm không gian lắp đặt. Mặt bích JIS 5K/10K thường dùng kiểu mặt phẳng (FF) để an toàn khi lắp với van gang đúc, còn ASME và EN ở cấp áp cao chủ yếu dùng mặt gồ (RF) kết hợp gioăng kim loại xoắn ốc.

Lỗi Chọn Sai Mặt Bích Thường Gặp

Phần lớn sự cố mặt bích tại hiện trường xuất phát từ một số lỗi lặp lại, không phải do vật liệu kém chất lượng.

• Ghép lẫn hai tiêu chuẩn khác nhau chỉ vì cùng kích thước danh nghĩa, dẫn đến lệch tâm bu lông và phá hủy gioăng. Khi cần nối hai hệ khác nhau, phải dùng đoạn ống chuyển đổi (transition spool) với hai đầu hàn riêng theo từng hệ.
• Chỉ nhìn áp suất ở nhiệt độ phòng mà bỏ qua đường cong suy giảm theo nhiệt độ, dẫn đến chọn Class thấp hơn nhu cầu thực tế khi vận hành nóng.
• Dùng sai loại gioăng so với kiểu mặt bích — ví dụ gioăng phẳng mỏng cho mặt gồ RF cấp áp cao, khiến lực siết không phân bố đều và gioăng bị thổi bay.
• Siết bu lông không theo quy trình chéo đối xứng (star pattern) và không kiểm soát mô-men lực, gây vênh bích cục bộ.
• Không bảo vệ bề mặt răng cưa RF trong lưu kho và thi công, để xước hoặc gỉ làm hở rãnh dẫn lưu chất rò qua gioăng.

Các Dự Án Công Nghiệp Tại Việt Nam Sử Dụng Bích Chuẩn Suất Class 150, Class 300, Class 600…

Hạ tầng công nghiệp Việt Nam sở hữu một đặc tính rất độc đáo: Sử dụng song song cả ba hệ tiêu chuẩn mặt bích lớn trên thế giới. Điều này đòi hỏi các nhà thầu thi công trong nước phải có năng lực đọc hiểu bản vẽ kỹ thuật cực tốt và quản lý kho bãi vật tư một cách khoa học để tránh tình trạng lắp lẫn tiêu chuẩn gây nguy hiểm cho công trình.

Các dự án năng lượng và hóa chất nặng áp dụng tiêu chuẩn ASME Class

Toàn bộ ngành dầu khí thượng nguồn và hạ nguồn tại Việt Nam đều được xây dựng trên nền tảng thiết kế ASME:

• Nhà máy Lọc dầu Dung Quất (BSR): Với thiết kế gốc được thực hiện bởi tập đoàn kỹ thuật Bechtel (Mỹ) và JGC (Nhật Bản), toàn bộ hệ thống ống công nghệ, các bồn bể chứa trung gian và các tháp tách phân đoạn đều sử dụng mặt bích rèn và phụ kiện hàn đạt chuẩn ASME B16.5 và ASME B16.9. Các cấp áp lực được trải dài từ Class 150 cho các tuyến dẫn nước thô, nước tiện ích đến Class 300, Class 600 cho các đường ống dẫn dầu thô nóng, xăng thành phẩm chịu áp lực.

• Nhà máy Lọc hóa dầu Nghi Sơn (NSRP): Công trình lọc dầu quy mô lớn nhất Việt Nam có tổng mức vốn đầu tư trên $9\text{ tỷ USD}$ do liên doanh Idemitsu Kosan, Kuwait Petroleum, PVN làm chủ đầu tư. Toàn bộ các đường ống công nghệ vận hành tại đây tuân thủ thiết kế ASME, sử dụng các mác thép carbon rèn chất lượng cao A105N hoặc thép không gỉ F316L chịu ăn mòn của các hợp chất lưu huỳnh có trong dầu thô nhập khẩu.

• Các nhà máy đạm Phú Mỹ và Đạm Cà Mau (Petrovietnam): Ứng dụng thiết kế kỹ thuật của nhà thầu Toyo Engineering (Nhật Bản). Hệ thống đường dẫn khí tự nhiên đầu vào áp suất lớn và các đường ống dẫn Amoniac hóa lỏng công nghệ cao áp đòi hỏi sử dụng bích ASME Class 300 và Class 600 để đảm bảo tuyệt đối không rò rỉ khí độc ra môi trường.

Câu Hỏi Thường Gặp Về Class Mặt Bích

Class mặt bích có quy đổi trực tiếp sang bar hoặc psi không?

Không. Class chỉ là định danh, áp suất thực tế cho phép phụ thuộc nhiệt độ và vật liệu, phải tra theo bảng pressure-temperature rating của ASME B16.5 cho từng nhóm vật liệu cụ thể.

Có thể bắt bu lông trực tiếp giữa bích Class 150 và bích PN16 không?

Không nên, vì đường kính vòng chia bu lông giữa hai hệ lệch nhau, bu lông không thể xỏ thẳng qua lỗ ở nhiều kích thước danh nghĩa.

Khi nào bắt buộc dùng gioăng kim loại xoắn ốc thay vì gioăng phi kim loại?

Khi tuyến ống vượt quá Class 600, PN40 hoặc JIS 20K, dự án cần chuyển sang gioăng kim loại xoắn ốc (SWG) hoặc gioăng răng cưa Kammprofile để chịu co giãn nhiệt và áp suất va đập.

Class 400 có còn được dùng trong dự án mới không?

Rất hiếm. Vì khó tìm phôi và thời gian giao hàng dài, các dự án hiện đại thường nhảy thẳng từ Class 300 lên Class 600 khi cần áp suất cao hơn.

Về Đơn Vị Biên Soạn Nội Dung

Bài viết do đội ngũ kỹ thuật IWISU biên soạn, kiểm duyệt bởi anh Lê Huy Đô – chuyên gia có hơn 10 năm năm kinh nghiệm thực tế trong trong hỗ trợ, tư vấn, lắp đặt mặt bích SO, SW, WN, BL sử dụng trong các dự án lớn nhỏ trong nước. Mọi thông tin đều dựa trên dự án thực tế, trải nghiệm lắp đặt, vận hành sản phẩm tại các nhà máy lớn.

Chọn sai Class hoặc nhầm tiêu chuẩn ASME/PN/JIS có thể dẫn đến rò rỉ, dừng dự án hoặc phải thay toàn bộ lô vật tư đã lắp. Nếu bạn cần tra cứu thông số chi tiết theo vật liệu, nhiệt độ vận hành thực tế hoặc xin bản vẽ/báo giá theo đúng tiêu chuẩn dự án, hãy liên hệ bộ phận kỹ thuật để được tư vấn cụ thể theo từng hệ thống đường ống.
