Mặt Bích Chuẩn PN: Bảng Kích Thước & Thông Tin Kỹ Thuật

Mặt bích PN là mặt bích theo hệ tiêu chuẩn châu Âu (EN 1092-1, DIN 2501/2633, BS 4504), trong đó chỉ số PN thể hiện áp suất danh nghĩa tại 20°C, tính bằng bar. PN16 chịu được tối đa 16 bar ở nhiệt độ này, nhưng áp suất cho phép sẽ giảm dần khi nhiệt độ vận hành tăng lên. Bài viết này tổng hợp bảng kích thước theo DN, bảng quy đổi PN – Class – JIS, và những khác biệt kỹ thuật mà nhiều tài liệu thường bỏ qua.

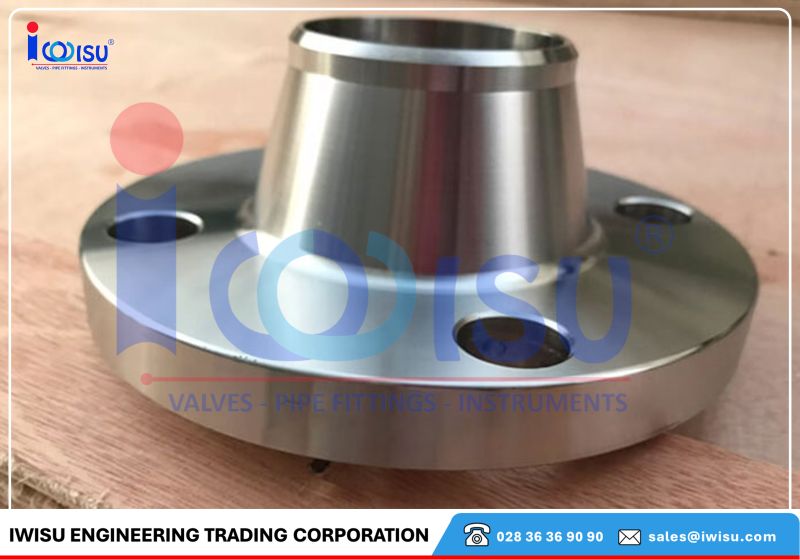

Mặt bích PN là gì?

Mặt bích PN (Pressure Nominal) là hệ phân loại áp suất danh nghĩa được Viện Tiêu chuẩn Đức (DIN) khởi xướng, sau đó được hợp nhất vào tiêu chuẩn quốc tế ISO 7005 và tiêu chuẩn châu Âu EN 1092-1. PN không phải đơn vị áp suất, mà là một cấp định danh tương ứng với áp suất làm việc tối đa cho phép ở điều kiện tham chiếu 20°C.

Các cấp PN phổ biến nhất trong công nghiệp và xây dựng là PN6, PN10, PN16, PN25, PN40. Mỗi cấp ứng với một bộ kích thước hình học riêng: đường kính ngoài (D), đường kính vòng chia bu-lông (PCD/k), số lượng và đường kính lỗ bu-lông. Cấp PN tăng thì độ dày bích và số lỗ bu-lông cũng tăng theo để đảm bảo hệ số an toàn.

Áp suất mặt bích PN có thay đổi theo nhiệt độ không?

Có. Trị số PN chỉ đúng ở 20°C; khi nhiệt độ vận hành tăng, áp suất làm việc cho phép tối đa (MAWP) giảm theo đường cong phi tuyến phụ thuộc vào mác vật liệu. Đây là điểm kỹ sư cần nắm trước khi chọn mặt bích cho hệ hơi nóng hoặc hóa chất, vì nhiều bảng tra trên thị trường chỉ ghi “PN16 = 16 bar” mà không nói rõ điều kiện nhiệt độ.

Bảng dưới đây minh họa mức suy giảm áp suất tham khảo cho thép carbon thông dụng (số liệu mang tính minh họa, áp suất thực tế phải tra theo mác vật liệu cụ thể trong EN 1092-1 hoặc ASME B16.5):

Vì mức suy giảm phụ thuộc vật liệu, không bao giờ nên tự quy đổi áp suất bằng tính toán đơn thuần mà phải tra bảng áp suất – nhiệt độ chính thức của từng mác thép.

Bảng kích thước mặt bích PN16 theo DN

Đây là bảng kích thước tham khảo theo EN 1092-1 PN16 cho các size DN thông dụng nhất tại Việt Nam (D = đường kính ngoài, K = đường kính vòng chia bu-lông, L = đường kính lỗ bu-lông):

Kích thước trên dùng cho mục đích tham khảo thiết kế ban đầu; với hồ sơ mời thầu hoặc gia công thực tế, cần đối chiếu bản vẽ kỹ thuật chính thức theo đúng phiên bản tiêu chuẩn được chỉ định (ví dụ EN 1092-1:2018), vì các bảng tra của từng nhà sản xuất có thể lệch vài milimet theo dung sai cho phép.

So sánh mặt bích PN với Class (ANSI) và JIS

Ba hệ tiêu chuẩn mặt bích phổ biến nhất toàn cầu — PN (châu Âu), Class (Bắc Mỹ) và JIS/K (Nhật Bản) — không thể lắp lẫn trực tiếp vì khác hệ đơn vị, khác đường kính vòng chia bu-lông và khác điểm tham chiếu nhiệt độ.

Lưu ý quan trọng: dù PN16 và JIS 16K cùng quy ra 16 bar ở 20°C, đường kính vòng chia bu-lông và số lỗ của hai hệ này khác nhau hoàn toàn, nên vẫn không lắp được với nhau nếu không dùng bích chuyển đổi (adapter).

DIN, BS 4504 và EN 1092-1 khác nhau ở điểm nào?

EN 1092-1 là tiêu chuẩn châu Âu thống nhất, được ban hành để thay thế các tiêu chuẩn quốc gia cũ như DIN 2501/2633 (Đức) và BS 4504 (Anh). Về tổng thể, EN 1092-1 tương thích ngược với hai tiêu chuẩn cũ ở phần lớn kích thước, nhưng có một số điểm khác biệt hình học rất nhỏ nhưng nguy hiểm nếu không kiểm tra kỹ.

Cạm bẫy kỹ thuật điển hình nhất nằm ở DN65 PN16. Ba tiêu chuẩn có cùng đường kính ngoài (185 mm), cùng đường kính vòng chia bu-lông (145 mm) và cùng đường kính lỗ bu-lông (18 mm) — nên đo nhanh bằng thước kẹp rất dễ kết luận chúng tương thích. Tuy nhiên số lỗ bu-lông lại khác nhau:

Khi ghép một mặt bích 4 lỗ (DIN/BS cũ) với một mặt bích 8 lỗ (EN 1092-1 mới), chỉ có tối đa 2 lỗ đối xứng trùng nhau. Siết bu-lông ở 2 điểm thay vì 8 điểm khiến lực siết phân bố không đều, gioăng bị vênh, dẫn đến rò rỉ hoặc nứt vỡ khi áp suất tăng đột ngột. Ngoài cấu hình lỗ, độ nhám bề mặt làm kín cũng khác: DIN cũ dùng Form C (đo bằng Rz), còn EN 1092-1 dùng Form B1 (đo bằng Ra) — ghép sai loại gioăng giữa hai bề mặt này cũng gây rò rỉ thẩm thấu dù siết đủ lực.

Cách xử lý đúng: khi phải tích hợp thiết bị cũ 4 lỗ vào hệ thống mới theo EN 1092-1, nên đặt gia công riêng mặt bích EN 1092-1 cấu hình “4 lỗ đặc biệt” (4-hole execution), thay vì cố lắp lẫn hai cấu hình khác lỗ.

Vì sao nhiều dự án Việt Nam chọn BS 4504 PN thay vì DIN PN?

Phần lớn dự án cấp thoát nước, PCCC và cơ điện (MEP) tại Việt Nam ưu tiên BS 4504 PN10/PN16 hơn DIN, vì ba lý do:

• Chuỗi cung ứng khu vực: Thiết bị van công nghiệp nhập qua các đầu mối phân phối tại Singapore, Malaysia phần lớn tích hợp sẵn mặt bích chuẩn BS 4504.
• Đồng bộ với ống nhựa nội địa: Các nhà sản xuất ống nhựa lớn trong nước thiết kế khuôn mẫu phụ kiện bích, vành bích thép lót nhựa theo thông số BS 4504 PN10/PN16, nên dùng DIN sẽ phải đặt gia công đầu chuyển đổi riêng.
• Chi phí và nguồn hàng: BS 4504 PN10/PN16 có nguồn hàng dồi dào từ DN15–DN600, giá cạnh tranh hơn hẳn so với DIN/EN bản gốc — vốn thường nhắm đến phân khúc công nghiệp nặng yêu cầu chứng chỉ EN 10204 3.1/3.2.

Mặt bích PN dùng trong hệ thống nào tại Việt Nam?

• Cấp nước & thủy lợi: Mặt bích PN10/PN16 inox hoặc thép mạ kẽm, kết nối ống truyền tải gang cầu, HDPE đường kính lớn.
• PCCC & HVAC tòa nhà: Bích thép mạ kẽm BS 4504 PN16 cho hệ Chiller, sprinkler chịu áp lực cao tại các tòa nhà cao tầng.
• Nhà máy thực phẩm – đồ uống: Bích inox 304/316 theo EN 1092-1 PN10/PN16, đáp ứng yêu cầu vệ sinh và súc rửa CIP.
• Công nghiệp nặng, hóa chất: Bích thép đen PN16/PN25 cho đường ống hơi nóng, dầu kỹ thuật.
• Dự án FDI: Vốn châu Âu thường chỉ định EN 1092-1 kèm CO/CQ theo EN 10204; vốn Nhật/Hàn ưu tiên JIS; vốn Mỹ và dầu khí ưu tiên ASME/ANSI Class.

Sai lầm thường gặp khi mua và lắp mặt bích PN

• Chỉ ghi “PN16” trên hồ sơ thiết kế mà không ghi rõ mã tiêu chuẩn và năm ban hành (ví dụ BS 4504:1989 hay EN 1092-1:2018).
• Đo BCD bằng thước kẹp rồi kết luận tương thích, bỏ qua số lỗ bu-lông thực tế.
• Lắp lẫn bích cũ 4 lỗ với bích mới 8 lỗ tại các điểm DN65 PN16.
• Không yêu cầu CO/CQ và chứng nhận vật liệu EN 10204 3.1/3.2 cho hệ áp lực cao.
• Siết bu-lông không theo thứ tự đối xứng hình sao (30% – 60% – 100% lực siết định mức), gây vênh mặt bích.

Câu hỏi thường gặp

Mặt bích PN16 chịu được áp suất bao nhiêu?

Mặt bích PN16 chịu áp suất làm việc tối đa 16 bar ở 20°C. Khi nhiệt độ vận hành tăng, áp suất cho phép giảm dần; ở khoảng 200°C, mức chịu áp thực tế chỉ còn khoảng 11–12 bar tùy mác vật liệu.

Mặt bích PN10 và PN16 khác nhau ở đâu?

Khác biệt chính là cấp áp suất danh nghĩa (10 bar so với 16 bar ở 20°C) và độ dày bích. PN16 thường được chọn cho hệ PCCC, HVAC vì có biên an toàn cao hơn PN10.

Mặt bích PN có lắp được với mặt bích Class của Mỹ không?

Không. Mặt bích PN và Class (ASME B16.5) có đường kính vòng chia bu-lông, số lỗ và đơn vị đo khác nhau hoàn toàn, nên không thể ghép trực tiếp; cần dùng bích chuyển đổi hoặc thiết bị chuyên dụng.

DN65 PN16 có bao nhiêu lỗ bu-lông?

Theo EN 1092-1 hiện hành là 8 lỗ, trong khi tiêu chuẩn DIN 2501/2633 cũ chỉ quy định 4 lỗ. Đây là điểm dễ gây lỗi lắp đặt nhất nếu không kiểm tra kỹ thiết bị đi kèm.

Tại sao nhiều công trình Việt Nam dùng BS 4504 thay vì DIN?

Vì BS 4504 PN10/PN16 đồng bộ với khuôn mẫu phụ kiện ống nhựa sản xuất trong nước và có nguồn hàng, giá thành cạnh tranh hơn DIN/EN bản gốc, vốn thường nhắm tới phân khúc công nghiệp nặng yêu cầu kiểm soát chất lượng khắt khe.
