Mặt Bích Mù BLFF BLRF : Bảng Tra Kích Thước & Thông Tin Kỹ Thuật

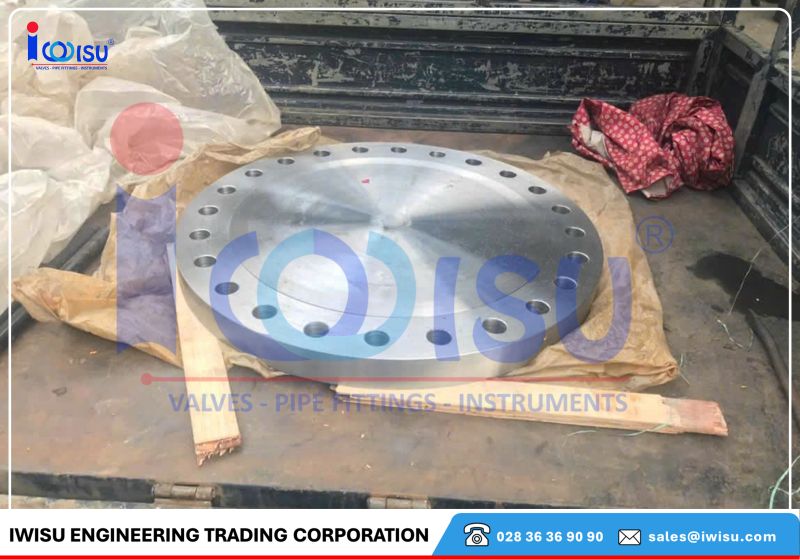

Mặt bích mù (Blind Flange – BL) là loại mặt bích dạng đĩa đặc, không có lỗ thông tâm, dùng để bịt kín hoàn toàn đầu cuối đường ống hoặc nhánh chờ trong hệ thống công nghiệp. Tùy bề mặt làm kín, mặt bích mù chia thành hai dòng chính là BLRF (Blind Raised Face – mặt nâng) và BLFF (Blind Flat Face – mặt phẳng), và chọn sai loại có thể làm nứt vỡ mối ghép ngay từ lần siết bu-lông đầu tiên.

Mặt bích mù hoạt động theo nguyên lý cơ học nào?

Mặt bích mù chịu toàn bộ lực đẩy thủy tĩnh của hệ thống trên một mặt phẳng đặc, khác với mặt bích cổ hàn hay mặt bích trượt vốn cho lưu chất đi qua. Với đường ống 12 inch ở 600 psi, lực đẩy lên đĩa bích mù có thể đạt khoảng 68.000 pound (hơn 30 tấn), cố gắng đẩy đĩa bích bật ra khỏi liên kết bu-lông.

Theo phân loại ứng suất của ASME BPVC Section VIII Division 2, tải trọng này tạo ra ứng suất uốn lớn nhất tại tâm đĩa, không phải ứng suất kéo màng như vỏ bồn áp lực. Vì vậy mặt bích mù bắt buộc phải có độ dày lớn nhất trong tất cả các loại bích cùng cấp áp lực, để chống biến dạng dẻo khi hệ thống trải qua nhiều chu kỳ tăng giảm áp suất.

BLRF và BLFF khác nhau như thế nào?

BLRF có gờ nhô cao 1,6 mm hoặc 6,4 mm trên bề mặt tiếp xúc, còn BLFF có bề mặt phẳng hoàn toàn từ tâm ra đến vòng bu-lông. Khác biệt này quyết định cách phân bố lực siết và khả năng chịu uốn của mặt bích đối ứng.

• BLRF: dùng cho hệ bích thép, áp lực và nhiệt độ cao; đệm dạng ring gasket, spiral wound hoặc kammprofile; theo ASME B16.5 Class 150–2500.
• BLFF: dùng khi mặt bích đối ứng làm bằng gang, nhôm hoặc vật liệu giòn; bắt buộc dùng đệm full-face để dàn lực ra toàn bộ bề mặt.
• Nguyên tắc bất biến: không ghép BLRF thép với mặt bích phẳng gang. Khi siết bu-lông, gờ nâng của bích thép dồn toàn bộ lực vào một vành nhỏ quanh vòng bu-lông của bích gang, tạo mô-men uốn lệch tâm đủ lớn để nứt vỡ thân van hoặc vỏ bơm gang ngay lần siết đầu.
• Rủi ro chọn sai đệm: lắp BLFF nhưng dùng đệm ring gasket (thiết kế cho RF) sẽ không phủ hết bề mặt phẳng, để lại vùng hở không được nén kín.

BLRF và BLFF không phải hai phiên bản thay thế tùy ý, mà ứng với hai loại vật liệu đối ứng hoàn toàn khác nhau.

Mặt bích mù có những biến thể nào?

• Mặt bích mù tiêu chuẩn là đĩa thép rèn phẳng đặc theo ASME B16.5 (NPS 1/2″–24″) hoặc EN 1092-1 Type 05, phổ biến nhất nhưng phải tháo dỡ toàn bộ bu-lông mỗi khi cần mở lại đường ống.
• Spectacle Blind Flange theo ASME B16.48 gồm một đĩa mù và một đĩa rỗng (spacer) nối liền bằng cầu thép. Khi bảo trì, người vận hành chỉ xoay đĩa quanh bu-lông định vị mà không cần tháo rời toàn bộ khớp nối, đồng thời cho biết trực quan trạng thái cô lập của đường ống.
• Tapped Blind Flange có lỗ ren NPT tại tâm để lắp đồng hồ đo áp, xả khí hoặc xả đáy. Chiều dày đĩa bích phải đủ cho chiều dài ren hữu hiệu theo ASME B1.20.1; nếu không đủ, phải hàn gia cường vấu lồi (boss) trước khi tạo ren.
• Mặt bích mù cổ cao (High Hub) tích hợp phần cổ dốc hướng về vòng bu-lông, dùng cho bích API 6BX trong khai thác dầu khí thượng nguồn, giúp dịch vùng ứng suất uốn cực đại ra xa mối liên kết bu-lông và tăng độ bền mỏi cho khớp nối.

Thông số kích thước mặt bích mù theo EN 1092-1 Type 05 PN16

Khi thiết kế theo tiêu chuẩn châu Âu, kỹ sư cần đối chiếu đường kính ngoài, độ dày đĩa bích, số lượng và đường kính lỗ bu-lông theo từng DN để tránh sai lệch khi ghép nối. Bảng dưới đây áp dụng cho cấp PN16, bề mặt Type B (Raised Face), gờ nâng cao 2,0 mm.

Độ dày đĩa bích tăng nhanh theo DN (16 mm ở DN15 lên 54 mm ở DN600) thể hiện đúng nguyên lý chịu uốn đã nêu: bích mù chịu uốn tại tâm thay vì kéo dọc trục, nên đĩa lớn cần vật liệu dày hơn nhiều.

Mặt bích mù được dùng ở đâu trong thực tế?

• Dầu khí: cô lập đường ống khi hydrotest, commissioning hoặc shutdown; thường dùng BLRF thép A105N hoặc hợp kim A182 F11/F22 cho nhiệt độ cao.
• Nhà máy điện: bịt đầu chờ trên đường hơi nóng hoặc nước cấp lò hơi, cấp áp lực Class 600 trở lên.
• Xử lý nước, hóa chất: chủ yếu BLFF ghép flange PVC hoặc gang, kết hợp đệm full-face để tránh nứt vật liệu giòn.
• Phòng cháy chữa cháy: bịt đầu header ống nước cứu hỏa chưa nối tiếp, phục vụ mở rộng sau này.
• Thực phẩm, dược phẩm: BLRF inox 316L với độ nhám bề mặt đạt chuẩn hygienic.

Khi nào nên dùng mặt bích mù, khi nào nên chọn phương án khác?

Mặt bích mù là lựa chọn bắt buộc khi cần cô lập an toàn tuyệt đối, ví dụ trước khi công nhân vào không gian hạn chế như bồn chứa.

• So với nắp chụp ống hàn (pipe cap): mặt bích mù tháo lắp nhanh, dễ tiếp cận để súc rửa hoặc thông tắc định kỳ; nắp chụp hàn kín tuyệt đối hơn nhưng muốn mở lại phải cắt ống và hàn lại, chi phí cao nếu cần tiếp cận thường xuyên.
• So với mặt bích Spectacle Blind Flange: Spectacle Blind Flange đổi trạng thái đóng/mở mà không cần tháo rời bu-lông và không lo thất lạc tấm chặn, nhưng nặng và cần không gian xoay ở kích thước lớn.

Với đường ống chôn ngầm dẫn khí qua khu dân cư, không có nhu cầu tiếp cận trong suốt vòng đời, nắp chụp ống hàn giáp mối an toàn hơn mặt bích mù, vì bu-lông ngầm dễ ăn mòn điện hóa theo thời gian.

Những sai lầm lắp đặt khiến mặt bích mù mất an toàn

Phần lớn sự cố liên quan đến mặt bích mù xuất phát từ lỗi vận hành và quy trình cô lập thiết bị, không phải lỗi thiết kế sản phẩm. Dưới đây là những sai lầm phổ biến nhất đã từng dẫn đến các tai nạn nghiêm trọng trong công nghiệp dầu khí và hóa chất.

Dùng tấm che tạm thời thay cho mặt bích mù chịu áp

Đây là sai lầm nguy hiểm nhất khi bảo trì đường ống áp lực. Tấm kim loại mỏng hoặc nắp che tạm thời không được thiết kế để chịu áp suất vận hành nên có thể bung khỏi đường ống bất cứ lúc nào.

Trong thảm họa Piper Alpha năm 1988, một van an toàn được tháo ra để kiểm định và đầu ống chỉ được che bằng đĩa kim loại siết tạm. Khi bơm dự phòng được khởi động lại, áp suất tăng đột ngột làm tấm che bung ra và dẫn đến chuỗi vụ nổ khiến 167 người thiệt mạng.

Tháo mặt bích mù khi chưa xác nhận trạng thái hết áp suất

Mặt bích mù chỉ được tháo khi hệ thống đã đạt trạng thái zero-energy state. Điều này bao gồm việc xác nhận áp suất, nhiệt độ và năng lượng tích lũy bên trong đường ống đã được giải phóng hoàn toàn.

Một sự cố năm 2015 cho thấy van bướm tưởng đã đóng kín nhưng thực tế không ép chặt đệm do mất khí điều khiển. Nước áp lực cao tiếp tục rò vào đoạn ống phía sau mặt bích mù và tạo túi khí nén lớn. Khi bu-lông được nới lỏng, năng lượng tích tụ giải phóng đột ngột và gây tai nạn chết người.

Tự chế tấm chặn mù không theo tiêu chuẩn thiết kế

Tự gia công tấm chặn từ thép tấm thông thường mà không tính toán chiều dày là vi phạm nghiêm trọng các yêu cầu an toàn áp lực. Khả năng chịu tải của mặt bích mù phải được tính toán theo các tiêu chuẩn như ASME Section VIII Division 1 UG-34 hoặc ASME B31.3 mục 304.5.3.

Trong một dự án lọc dầu, nhà thầu đã sử dụng thép A36 hàn thêm gân tăng cứng để thay thế bích mù Class 900 bị giao hàng chậm. Khi hydrotest, tấm thép bị biến dạng tại tâm, mối hàn nứt gãy và toàn bộ gioăng đệm bị phá hủy.
