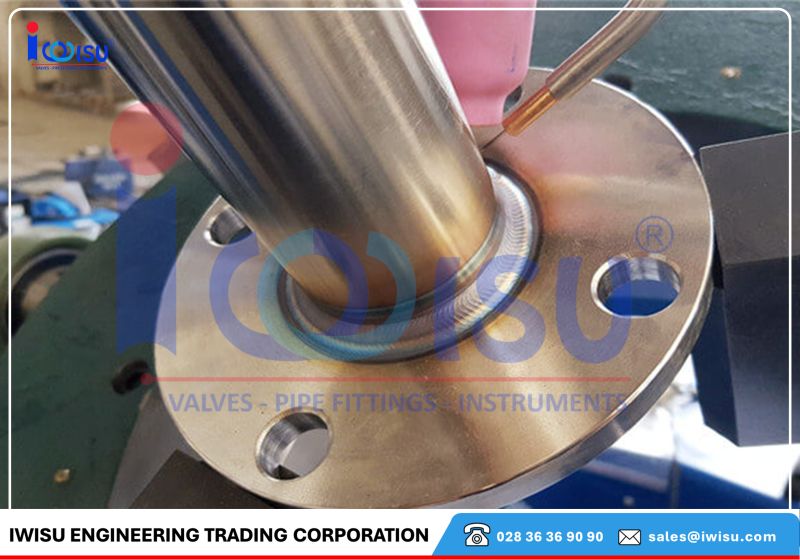

Mặt bích Socket Weld Flange – SW / SWRF là thành phần liên kết cơ học quan trọng trong hệ thống đường ống áp suất cao, đường kính nhỏ. Cấu trúc bích đặc trưng bởi một hốc loe (counterbore/socket) có gờ chặn bên trong (socket shoulder). Khi lắp đặt, đầu ống được đưa vào hốc, rút ngược lại một khoảng nhỏ rồi hàn góc (fillet weld) duy nhất ở phía ngoài cổ bích. Thiết kế này tạo ra lòng ống thông suốt (smooth internal bore), giảm dòng xoáy và hạn chế xói mòn tại vị trí kết nối.
1. Các Biến Thể Thiết Kế và Bề Mặt Làm Kín (Facings)
Mặt bích SW được sản xuất thành nhiều biến thể bề mặt tiếp xúc (facings) nhằm đáp ứng yêu cầu làm kín đặc thù:
- Bề mặt nâng (Raised Face – SWRF): Phổ biến nhất trong lọc hóa dầu, tạo vùng tập trung ứng suất siết bulông giúp nén chặt gasket chịu áp tốt.
- Bề mặt phẳng (Flat Face – SWFF): Loại bỏ gờ nhô, chỉ định kết nối với thiết bị bằng gang hoặc đồng để tránh nứt vỡ bích khi siết.
- Vòng đệm kim loại (Ring Type Joint – SW RTJ): Gia công rãnh vòng chứa đệm kim loại, dùng cho áp suất cực cao hoặc nhiệt độ biến động lớn.
2. Tiêu Chuẩn Quốc Tế: ASME B16.5 vs. EN 1092-1
- ASME B16.5 (Mỹ): Áp dụng từ 1/2″ (DN15) đến 3″ (DN80) (tùy chọn đến 4″ (DN100)), áp lực Class 150 – 2500. Vật liệu rèn thông dụng là ASTM A105 (thép carbon) hoặc ASTM A182 (inox/thép hợp kim). Dung sai đường kính hốc loe quy định chặt chẽ ±0.25 mm.
- EN 1092-1 (Châu Âu): Dựa trên hệ mét (DN10 – DN4000) và áp suất bar (PN2.5 – PN400). Tiêu chuẩn này không có mã loại (Type) riêng cho bích SW. Nhà sản xuất phải dùng phôi bích Slip-on có cổ (Type 12) hoặc bích phẳng (Type 01) để gia công thêm hốc socket.
Do sai lệch về đường kính vòng chia, số lỗ bulông và độ dày, mặt bích ASME B16.5 và EN 1092-1 không thể lắp lẫn trực tiếp, cố tình ép lòng sẽ gây phá hủy vòng đệm và rò rỉ.
3. Bảng Kích Thước Mặt Bích Socket Weld Class 300 (ASME B16.5)
| Kích thước (Inch) | Kích thước (DN) | Đường kính Ngoài (O) | Độ Dày Bích Min (T) | Vòng Chia Bulông (PCD) | Số Lượng Lỗ Bulông | Đường Kính Lỗ Bulông | Đường Kính Hốc (E) | Chiều Sâu Hốc (D) | Đường Kính Lỗ Thấu (B) | Trọng Lượng (kg) | Cỡ Bulông (Inch) |
| 1/2″ | DN15 | 95,2 | 14,2 | 66,5 | 4 | 15,9 | 22,4 | 9,6 | 15,8 | 0,9 | 1/2″ |
| 3/4″ | DN20 | 117,3 | 15,7 | 82,6 | 4 | 19,1 | 27,7 | 11,1 | 20,8 | 1,4 | 5/8″ |
| 1″ | DN25 | 123,9 | 17,5 | 88,9 | 4 | 19,1 | 34,5 | 12,7 | 26,6 | 1,8 | 5/8″ |
| 1-1/4″ | DN32 | 133,3 | 19,1 | 98,5 | 4 | 19,1 | 43,2 | 14,2 | 35,0 | 2,3 | 5/8″ |
| 1-1/2″ | DN40 | 155,4 | 20,5 | 114,3 | 4 | 22,2 | 49,5 | 15,7 | 40,9 | 2,8 | 3/4″ |
| 2″ | DN50 | 165,1 | 22,3 | 127,0 | 8 | 19,1 | 62,0 | 17,5 | 52,5 | 3,3 | 5/8″ |
| 2-1/2″ | DN65 | 190,5 | 25,4 | 149,3 | 8 | 22,2 | 74,7 | 19,0 | 62,7 | 4,6 | 3/4″ |
| 3″ | DN80 | 209,5 | 28,4 | 168,1 | 8 | 22,2 | 90,7 | 21,0 | 77,9 | 6,3 | 3/4″ |
4. Nguyên Tắc Lựa Chọn Kỹ Thuật cho mặt bích Socket weld
Việc quyết định sử dụng mặt bích Socket Weld đòi hỏi sự cân nhắc kỹ lưỡng giữa tính kinh tế, không gian lắp đặt và các rủi ro cơ lý hóa trong vận hành.
Trường Hợp Chỉ Định Sử Dụng
Mặt bích SW đặc biệt hiệu quả trong các hệ thống đường ống kích thước nhỏ (thường từ 2″ / DN50 trở xuống) làm việc dưới áp suất cao, chẳng hạn như các đường ống dẫn hơi nước áp suất cao, đường dầu thủy lực, đường khí nén dụng cụ hoặc hệ thống bypass của các cụm van điều khiển. Với thiết kế tự định vị nhờ hốc socket, mặt bích SW giúp đơn giản hóa quá trình gá đặt, giảm thiểu sai lệch độ đồng tâm của ống và cho phép thao tác hàn fillet ngoài bích một cách dễ dàng trong các không gian cực kỳ chật hẹp – nơi không đủ khoảng trống cho các thiết bị hàn giáp mối của bích cổ hàn WN.
Thêm vào đó, do mối hàn được thực hiện hoàn toàn ở phía bên ngoài, lòng ống bên trong được bảo vệ khỏi sỉ hàn hoặc kim loại nóng chảy rơi vào, đảm bảo độ sạch tối đa cho lưu chất. Về mặt cơ học, mối hàn fillet đơn của bích SW mang lại độ bền mỏi cao hơn đáng kể so với mối hàn fillet kép của mặt bích Slip-On.
Trường Hợp Nghiêm Cấm Hoặc Hạn Chế Sử Dụng
Giới hạn lớn nhất của liên kết Socket Weld nằm ở sự tồn tại bắt buộc của một khe hở co giãn nhiệt (expansion gap) rộng 1,5 mm đến 1,6 mm giữa đầu ống và gờ chặn của socket. Khe hở này được yêu cầu bởi tiêu chuẩn ASME B31.3 nhằm cho phép đoạn ống giãn nở tự do khi tiếp xúc với dòng lưu chất nhiệt độ cao hoặc co ngót khi kim loại hàn đông đặc, ngăn ngừa ứng suất nén cực lớn gây nứt vỡ mối hàn. Tuy nhiên, khoảng trống cơ học này tạo ra một “vùng chết” (stagnant zone) tĩnh lặng hoàn hảo cho lưu chất.
Trong các dịch vụ dẫn lưu chất ăn mòn, đặc biệt là các dung dịch chứa chloride (như nước biển) hoặc axit mạnh, hiện tượng ăn mòn kẽ hở (crevice corrosion) sẽ xảy ra với tốc độ cực nhanh do sự tích tụ axit cục bộ và cạn kiệt oxy bảo vệ, dẫn đến thủng thành ống ngoài dự kiến. Do đó, các tiêu chuẩn thiết kế nghiêm cấm sử dụng mặt bích SW cho các dịch vụ ăn mòn mạnh, dịch vụ phóng xạ, hoặc lưu chất có độ độc hại cực cao (Category M) nơi rủi ro tích tụ cặn bẩn và rò rỉ không được phép xảy ra.
Bên cạnh đó, mối nối SW bị hạn chế nghiêm ngặt trong điều kiện vận hành tuần hoàn khắc nghiệt (severe cyclic conditions). Tiêu chuẩn ASME B31.3 quy định mối nối SW có kích thước lớn hơn 2″ / DN50 không được phép sử dụng trong các hệ thống chịu tải trọng động tuần hoàn cao (như đường xả máy nén pít-tông) do nguy cơ mỏi tại chân mối hàn fillet rất cao. Cuối cùng, do hình học lồng ống phức tạp, mối hàn SW rất khó kiểm tra khuyết tật ngầm bằng phương pháp chụp ảnh tia X (RT), bắt buộc công tác kiểm tra chất lượng phải dựa vào các phương pháp bề mặt như thẩm thấu chất lỏng (PT) vốn không thể phát hiện các vết nứt ngầm ở chân mối hàn trong hốc socket
5. Quy Tắc Khe Hở 1.6 mm và Lỗi Lắp Đặt
Quy tắc khe hở co giãn 1,6 mm (1/16 inch) theo ASME B31.3 là yếu tố sống còn quyết định độ bền cơ học của mối nối SW. Lỗi phổ biến nhất là “kịch ống” (bottoming out) – thợ hàn đẩy ống kịch đáy socket rồi hàn. Khi mối hàn nguội co lại, đầu ống bị chặn cứng không thể co giãn, tạo ứng suất kéo dư cực lớn gây nứt mỏi nhiệt từ chân mối hàn ra ngoài.
- Giải pháp: Áp dụng “quy tắc vạch dấu” (scribe rule) cách cổ bích 1 inch để đo khoảng rút , hoặc chèn vòng đệm tự tiêu “Gap-A-Let” vào đáy socket để cố định khoảng hở 1,6 mm.
6. So Sánh Kỹ Thuật: SW vs. SO vs. WN
Bảng dưới đây so sánh các khía cạnh cơ học và vận hành giữa mặt bích Socket Weld, Slip-On và Weld Neck để hỗ trợ việc lựa chọn chủng loại phù hợp:
| Đặc Tính Kỹ Thuật | Socket Weld (SW) | Slip-On (SO) | Welding Neck (WN) |
| Kiểu Hàn Kết Nối |
1 mối hàn góc (fillet weld) ngoài bích. |
2 mối hàn góc (fillet weld) trong và ngoài. |
1 mối hàn giáp mối (butt weld) thấu suốt. |
| Độ Bền Áp Suất Tĩnh |
Tương đương với mặt bích Slip-On. |
Bằng khoảng 2/3 so với Weld Neck. |
Cao nhất (đáp ứng mọi cấp áp lực). |
| Độ Bền Mỏi (Fatigue) |
Trung bình – Cao (gấp 1.5 lần so với SO). |
Thấp (chỉ bằng khoảng 1/3 so với WN). |
Cực cao (khả năng phân tán ứng suất ưu việt). |
| Kiểm Tra Không Phá Hủy |
Chỉ kiểm tra bề mặt bằng PT/MT. |
Khó chụp RT hiệu quả cho cả hai mối hàn. |
Dễ dàng chụp RT/UT kiểm tra thể tích 100%. |
| Ứng Dụng Lưu Chất |
Lưu chất sạch, không ăn mòn kẽ hở. |
Dịch vụ phụ trợ, phi nguy hiểm. |
Lưu chất nguy hiểm, nhiệt độ cực đoan. |
| Chi Phí Chế Tạo & Lắp Đặt |
Trung bình (đơn giản, định vị nhanh). |
Thấp nhất (rẻ, căn chỉnh chiều dài linh hoạt). |
Cao nhất (chi phí bích rèn và hàn giáp mối lớn). |
7. Nghiên Cứu Điển Hình Thực Tế (Case Studies)
Case 1: Tối ưu không gian hẹp với bích SW Class 900
Dự án cụm dầu thủy lực giàn khoan yêu cầu tuyến ống 3/4″ (DN20) chịu áp 150 bar (Class 900) trong tủ điều khiển chật hẹp. Phương án bích ren (THD) bị loại vì dễ rò rỉ áp suất cao , bích Slip-On (SO) bị cấm ở Class 900 cỡ nhỏ do bền mỏi kém , còn bích cổ hàn (WN) không thể thi công vì không đủ khoảng trống xoay mỏ hàn và dễ rớt sỉ hàn làm kẹt van điện từ.
- Giải pháp: Sử dụng bích Socket Weld rèn ASTM A182 F316L Class 900. Ống tự định vị, hàn fillet ngoài nhanh, triệt tiêu sỉ hàn nội bộ. Hệ thống đã vận hành an toàn hơn 5 năm.
Case 2: Sự cố ăn mòn kẽ hở mặt bích inox dẫn nước biển
Nhà máy khử mặn dùng bích SW inox ASTM A182 F316L (2″ / DN50 Class 150) cho đường hút nước biển. Sau 14 tháng, cổ bích rò rỉ rỉ rả. Giám định cho thấy thành ống kẽ hở 1.6 mm bị ăn mòn rỗ nghiêm trọng. Ion clorua (Cl-) trong nước biển đọng lại tạo vùng dung dịch tĩnh cạn kiệt oxy, phá hủy màng bảo vệ thụ động Cr2O3. Phản ứng thủy phân tạo axit tự do (HCl) hạ pH xuống dưới 2, tốc độ ăn mòn phá hủy nhanh chóng cấu trúc kim loại.
- Giải pháp: Cắt bỏ toàn bộ và chuyển đổi sang mặt bích cổ rèn hàn (Weld Neck) hàn giáp mối. Thiết kế này loại bỏ hoàn toàn khe hở hình học và vùng đọng lưu chất, triệt tiêu tận gốc cơ chế ăn mòn kẽ hở.
FAQ
Socket Weld có chịu áp cao hơn Slip-On không?
Có. Socket Weld thường có độ bền mỏi và độ kín cao hơn Slip-On nhờ cấu trúc tự định vị và chỉ có một mối hàn fillet chính.
Socket Weld dùng đến size bao nhiêu?
Trong thực tế, Socket Weld được sử dụng nhiều nhất từ 1/2″ đến 2″. Với kích thước lớn hơn, Weld Neck thường được ưu tiên.
Socket Weld hay Weld Neck tốt hơn?
Weld Neck có độ bền cơ học và khả năng chịu mỏi cao hơn. Socket Weld phù hợp hơn khi không gian hẹp và kích thước đường ống nhỏ.
Có nên dùng Socket Weld cho nước biển?
Không khuyến nghị. Nước biển chứa chloride có thể gây ăn mòn kẽ hở tại vị trí socket ngay cả khi sử dụng inox 316L.
Socket Weld có cần CO CQ và MTC không?
Có. Đối với dự án công nghiệp, nên yêu cầu CO, CQ, MTC 3.1 và PMI để xác nhận vật liệu đúng ASTM A105 hoặc ASTM A182 theo thiết kế.
