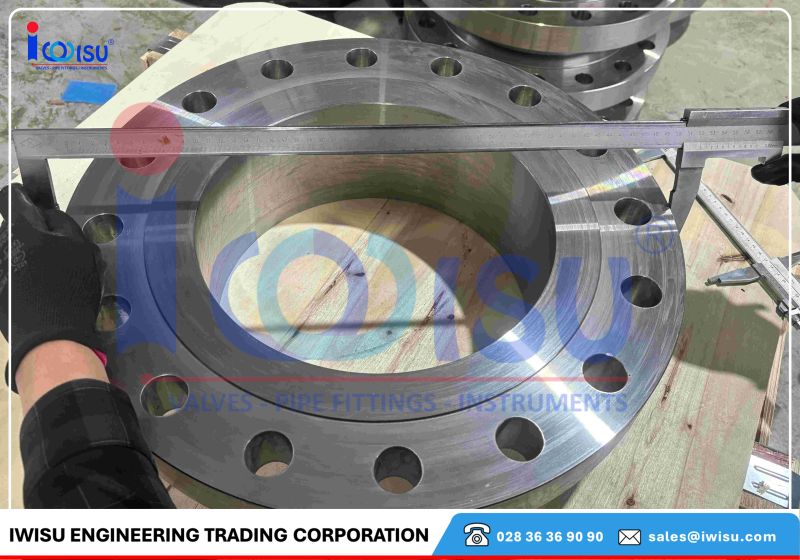

Mặt Bích WNRF: Bảng Kích Thước & Thông Tin Kỹ Thuật

Mặt bích cổ hàn gờ lồi (WNRF – Weld Neck Raised Face) sở hữu những ưu thế kỹ thuật vượt trội nhờ vào cấu trúc hình học được tối ưu hóa cho các hệ thống đường ống công nghiệp chịu áp lực cao. Khác biệt hoàn toàn so với các dòng mặt bích phẳng hay mặt bích rỗng thông thường, cấu tạo của bích WNRF tập trung giải quyết triệt để hai bài toán cốt lõi trong kỹ thuật lưu chất là phân phối ứng suất liên tục và duy trì độ kín khít tuyệt đối tại các điểm kết nối.

Bài viết này cung cấp phân tích kỹ thuật chuyên sâu về thiết kế, ứng dụng và thông số kích thước mặt bích cổ hàn gờ lồi (WNRF) theo tiêu chuẩn ASME B16.5 để hỗ trợ các kỹ sư trong việc tính toán và ra quyết định thiết kế hệ thống.

Mặt bích WNRF là gì?

Mặt bích WNRF là loại mặt bích thép rèn được cấu tạo gồm hai thành phần thiết kế đặc trưng tích hợp: phần cổ côn dài được vát mép để hàn đối đầu (Welding Neck) và bề mặt làm kín có gờ nhô cao (Raised Face).

• Cổ hàn (Welding Neck): Phần cổ côn dài (tapered hub) vuốt thon. Đầu cổ hàn được gia công vát mép góc tiêu chuẩn để thực hiện mối liên kết hàn giáp mối thấu hoàn toàn (full-penetration butt weld) trực tiếp vào đầu ống.
• Gờ lồi (Raised Face): Bề mặt làm kín của bích WNRF được thiết kế dạng gờ lồi (Raised Face) nhô cao hơn hẳn so với vành bắt bu-lông để tập trung lực siết lên gioăng đệm.

Cơ chế chuyển tiếp ứng suất liên tục của bích WNRF

Thiết kế cổ côn dài này đóng vai trò quyết định trong việc giảm thiểu sự tập trung ứng suất tại gốc mặt bích. Khi hệ thống đường ống vận hành dưới áp suất nội tại cao hoặc chịu tải trọng kéo dọc trục, sự thay đổi đột ngột về độ cứng vững giữa vành bích cực dày và thành ống mỏng sẽ tạo ra các điểm tập trung ứng suất cực lớn.

Cổ côn của bích WNRF hoạt động như một vùng chuyển tiếp độ cứng vững mềm mại. Ứng suất uốn và lực uốn từ hệ thống được truyền dẫn một cách liên tục và phân bố đồng đều từ vành bích qua phần cổ côn dài rồi đi thẳng vào thành ống. Theo các nghiên cứu phân tích phần tử hữu hạn (FEA) và tiêu chuẩn ASME B16.5, cấu trúc này giúp đồng đều hóa trường ứng suất với độ đồng đều cao hơn 40% so với liên kết hàn góc của mặt bích Slip-On. Hệ số tập trung ứng suất ($K_{t}$) tại gót mối hàn được kiểm soát ở mức tối thiểu, từ đó nâng cao đáng kể khả năng chịu mỏi cơ học của mối nối dưới tác động của các xung lực áp suất và tải trọng động tuần hoàn.

Thiết kế gờ lồi (Raised Face) và kỹ thuật tạo độ nhám bề mặt làm kín

Nguyên lý hoạt động của thiết kế gờ lồi dựa trên định luật bảo toàn lực kẹp. Khi siết chặt hệ bu-lông, toàn bộ lực siết dọc trục được tập trung hoàn toàn lên diện tích tiếp xúc nhỏ của phần gờ lồi thay vì phân tán ra toàn bộ bề mặt phẳng của bích. Sự khuếch đại ứng suất nén này bắt buộc vật liệu gioăng đệm (gasket) biến dạng dẻo, điền đầy hoàn hảo vào các rãnh răng cưa siêu vi trên bề mặt gờ lồi để ngăn chặn mọi đường rò rỉ tiềm ẩn.

Độ cao của phần gờ lồi được tiêu chuẩn hóa nghiêm ngặt theo các cấp áp lực:

• Class 150 và Class 300: Chiều cao gờ lồi mặc định là 1.6 mm.
• Class 600, 900, 1500 và 2500: Chiều cao gờ lồi tăng lên đến 6.4 mm.

Bề mặt gờ lồi của bích WNRF được gia công tiện các đường vân răng cưa đồng tâm (concentric) hoặc xoắn ốc liên tục (spiral/phonographic) với mật độ từ 45 đến 55 rãnh trên mỗi inch.

Phân loại mặt bích WNRF phổ biến trên thị trường

Để xây dựng một kiến trúc hạ tầng đường ống thông minh, các kỹ sư thường phân loại bích WNRF theo hai tiêu chí cốt lõi nhằm tối ưu hóa chi phí và kỹ thuật:

1. Chia theo tiêu chuẩn áp lực (Class)

Để tối ưu hóa chi phí và đảm bảo khả năng chịu tải của hệ thống, các kỹ sư thường phân loại mặt bích WNRF dựa trên các hệ thống tiêu chuẩn áp lực cốt lõi bao gồm ASME (Class), Nhật Bản (JIS) và Châu Âu (PN). Việc lựa chọn đúng cấp áp lực giúp ngăn ngừa rủi ro phá hủy mối nối và đồng bộ hoàn toàn với các thiết bị van, bơm công nghiệp trên đường ống.

• Mặt bích WNRF Class 150, JIS 5K/10K và PN10/PN16: Đây là nhóm cấp áp lực cơ bản và trung bình thấp, chuyên dụng cho các hệ thống phụ trợ như đường ống cấp thoát nước, xử lý nước thải, hệ thống phòng cháy chữa cháy (PCCC) hoặc các đường ống công nghệ áp suất thấp dưới 16 bar.

• Mặt bích WNRF Class 300/Class 600, JIS 16K/20K và PN25/PN40: Dòng bích rèn chịu tải trung bình đến cao này là giải pháp bắt buộc cho các hệ thống hơi nước siêu nhiệt (superheated steam), khí nén áp lực cao, hoặc các hệ thống dầu truyền nhiệt (thermal oil) vận hành liên tục trong môi trường nhiệt độ biến thiên.

• Mặt bích WNRF Class 900/Class 1500, JIS 30K/40K và PN63/PN100: Phân khúc áp lực cực hạn này được thiết kế riêng cho các hạ tầng đặc thù như đường ống dẫn dầu khí bọc giáp, rơ-le áp suất trạm khí hóa lỏng, hoặc hệ thống chu trình nhiệt nhà máy nhiệt điện.

2. Chia theo vật liệu chế tạo

• Mặt bích WNRF Thép Carbon (ASTM A105): Thường được chuẩn hóa nhiệt luyện (Normalized), là giải pháp tối ưu chi phí cho các môi trường hydrocarbon và chất lỏng không ăn mòn.
• Mặt bích WNRF Thép Không Gỉ / Inox (SS304, SS316): Chịu được tính axit và tác nhân oxy hóa mạnh, chuyên dụng cho nhà máy hóa chất, lọc hóa dầu, chế biến thực phẩm và môi trường biển.

Tầm quan trọng của việc đồng bộ chiều dày cổ hàn với ống dẫn

Đối với mặt bích cổ hàn WNRF, đường kính lòng trong (Bore) không phải là một kích thước cố định mà bắt buộc phải được gia công khớp chính xác với độ dày thành ống (Wall Thickness) theo các cấp Schedule như SCH 10, SCH 40, SCH 80 hay SCH 160. Việc đồng bộ hóa này là yêu cầu kỹ thuật tối quan trọng vì những lý do sau:

• Đảm bảo dòng chảy thông suốt: Khi đường kính trong của cổ bích trùng khít hoàn toàn với đường kính trong của ống, lòng ống sẽ tạo thành một bề mặt phẳng liên tục, không có các bậc hình học nhô ra.
• Ngăn ngừa hiện tượng mài mòn dòng chảy: Nếu có sự lệch pha về kích thước lòng trong, dòng lưu chất tốc độ cao khi đi qua điểm chuyển tiếp sẽ tạo ra các vùng xoáy cuộn (turbulence) cực mạnh. Hiện tượng này kích hoạt quá trình ăn mòn – mài mòn cơ học (erosion-corrosion) dòng chảy, làm mỏng thành ống nhanh chóng và gây phá hủy mối hàn giáp mối từ bên trong.
• Hỗ trợ quá trình làm sạch và kiểm tra tự động: Sự thông suốt hoàn toàn của lòng ống cho phép các thiết bị làm sạch hoặc robot kiểm tra khuyết tật đường ống tự động (PIG) di chuyển qua lại dễ dàng mà không bị kẹt hoặc làm hỏng thiết bị.

Bảng tra cứu thông số hình học bích WNRF Class 150 (DN15 – DN600)

Dưới đây là bảng thông số kích thước cơ học chi tiết của mặt bích WNRF cấp áp lực Class 150 chế tạo theo tiêu chuẩn quốc tế ASME B16.5:

Đặc tính vận hành thực tế của mặt bích WNRF

Mặc dù có chi phí đầu tư phôi rèn cao hơn từ 35% đến 45% so với bích Slip-On và quy trình lắp đặt phức tạp yêu cầu thợ hàn có tay nghề cao, mặt bích WNRF vẫn là giải pháp tối ưu cho cấu trúc liên kết nhờ 3 ưu điểm vận hành cốt lõi sau:

• Triệt tiêu ứng suất nhiệt (Thermal Cycling): Tại các hệ thống hơi nóng hoặc dầu truyền nhiệt (thermal oil) có nhiệt độ biến thiên liên tục, khả năng co giãn đồng đều của cổ côn bích WNRF giúp giảm thiểu các ứng suất nhiệt cục bộ, ngăn ngừa hoàn toàn hiện tượng nứt chân mối hàn mỏi.
• Chống ăn mòn kẽ hở hiệu quả: Khác với bích Slip-On vốn tạo ra kẽ hở cơ học dễ đọng lưu chất độc hại (như dòng khí chua chứa $H_{2}S$) gây ăn mòn cục bộ, liên kết hàn đối đầu của bích WNRF tạo ra lòng trong phẳng mịn, loại bỏ điểm đọng chết và đáp ứng nghiêm ngặt tiêu chuẩn an toàn môi trường NACE MR0175.
• Hỗ trợ kiểm tra không phá hủy (NDT) toàn diện: Mối hàn giáp mối của bích WNRF cho phép thực hiện kiểm tra thể tích không phá hủy bằng phương pháp chụp ảnh phóng xạ (RT) hoặc siêu âm (UT/PAUT) 100%. Điều này giúp các kỹ sư dễ dàng kiểm soát chất lượng, phát hiện mọi bong bóng khí hay vết nứt ngầm bên trong mối nối trước khi chạy thử hệ thống.

Lời khuyên thực tế khi chọn mua mặt bích WNRF – Mặt bích cổ hàn có gờ

Sai lầm thường gặp nhất của bộ phận thu mua vật tư là chỉ đọc kích thước danh nghĩa (DN) và cấp áp lực (Class) mà quên xác định độ dày thành ống theo tiêu chuẩn Schedule (SCH).

Khi đặt hàng mặt bích WNRF, hãy luôn cung cấp thông số chính xác của đường ống đi kèm (Ví dụ: Mặt bích WNRF Class 150 DN50 kết nối ống ASTM A106 Gr.B SCH40). Việc này đảm bảo nhà máy gia công đúng kích thước đường kính lòng trong, giúp việc vạt mép cổ bích khớp 100% với ống của bạn tại công trường, tránh lãng phí thời gian và chi phí chỉnh sửa phôi.

Về năng lực cung ứng mặt bích WNRF tại Việt Nam: Mặt bích WNRF là dòng sản phẩm đòi hỏi khắt khe về chứng chỉ vật liệu (CO/CQ) và tiêu chuẩn thử nghiệm áp lực. Tại kho IWISU, chúng tôi luôn lưu kho sẵn các dòng bích WNRF từ các thương hiệu đạt chuẩn ASME/ANSI.

Vì giá thép và inox biến động theo từng thời điểm, đồng thời phụ thuộc vào khối lượng đơn hàng của dự án, trang web này không để giá bán lẻ cố định nhằm đảm bảo thông tin chính xác nhất.
