Van Một Chiều Sau Bơm: Cách Giảm Búa Nước Và Đóng Sập

Van một chiều sau bơm vẫn có thể gây búa nước nếu van đóng sau khi dòng chảy đã bắt đầu đảo chiều. Vì vậy, chọn đúng DN và PN/Class chưa đủ; cần kiểm tra thêm lưu lượng thực tế, khả năng mở ổn định của đĩa và đặc tính đóng khi bơm dừng.

Đây cũng là nguyên nhân một van hoạt động bình thường ở hệ thống này nhưng lại rung, phát tiếng đập hoặc hỏng nhanh khi lắp trên một trạm bơm khác có cùng kích thước đường ống.

Vì sao van một chiều sau bơm vẫn gây búa nước?

Búa nước xảy ra mạnh khi dòng chảy đã đảo chiều và đạt vận tốc đáng kể trước khi van đóng kín. Khi bơm dừng, lưu lượng phía đầu đẩy giảm dần; nếu đĩa van chưa kịp về seat, một lượng chất lỏng có thể chảy ngược qua van.

Khi đĩa cuối cùng đóng lại, dòng ngược đang chuyển động bị dừng rất nhanh và tạo ra xung áp suất. Hiện tượng này thường được gọi là đóng sập van một chiều (check valve slam).

Mức độ nghiêm trọng không chỉ phụ thuộc vào việc van “đóng nhanh hay chậm”, mà còn liên quan đến:

• Tốc độ lưu lượng suy giảm khi bơm dừng.
• Cột áp tĩnh và chiều dài đường ống.
• Một hay nhiều bơm cùng nối vào ống góp.
• Khối lượng và hành trình của đĩa van.
• Lò xo, đối trọng hoặc cơ cấu giảm chấn nếu có.
• Vận tốc dòng ngược tại thời điểm van đóng kín.

Do đó, chữ “non-slam” hoặc “chống búa nước” trên catalogue chưa đủ để chứng minh van phù hợp với mọi hệ thống bơm.

5 dấu hiệu van một chiều sau bơm đang được chọn chưa phù hợp

Tiếng đập, rung và tuổi thọ bất thường là những tín hiệu cần kiểm tra lại chế độ làm việc của van thay vì chỉ thay một van cùng DN.

1. Có tiếng “đập” mạnh ngay khi bơm dừng

Đây là dấu hiệu điển hình của van đóng khi dòng ngược đã hình thành. Nếu hiện tượng lặp lại thường xuyên, cần kiểm tra đặc tính đóng của van và điều kiện quá độ của hệ thống.

2. Van phát tiếng lách cách khi bơm đang chạy

Tiếng lách cách liên tục thường liên quan đến đĩa van dao động – valve chatter. Một nguyên nhân phổ biến là lưu lượng thực tế quá thấp để giữ đĩa ở vị trí mở ổn định.

3. Bản lề, trục hoặc seat hỏng nhanh

Van liên tục mở một phần rồi dao động sẽ tạo tải va đập lặp lại lên trục, bạc và bề mặt làm kín. Khi đó, vấn đề có thể nằm ở sizing chứ không nhất thiết do chất lượng vật liệu.

4. Sụt áp qua van cao bất thường

Nếu đĩa không mở hoàn toàn, tiết diện dòng chảy bị thu hẹp và tổn thất áp tăng. Buyer nên so sánh Kv/Cv hoặc đường cong ΔP – lưu lượng của đúng model thay vì dựa vào DN.

5. Van đúng DN đường ống nhưng vẫn rung

DN đường ống và DN tối ưu của van không phải lúc nào cũng bắt buộc giống nhau. Với hệ thống có dải lưu lượng rộng, việc chọn van chỉ theo line size có thể dẫn tới van quá cỡ.

Vì sao van quá cỡ dễ bị rung?

Van một chiều quá lớn so với lưu lượng thực tế có thể không tạo đủ lực để giữ đĩa mở hoàn toàn. Đây là một trong những lỗi sizing quan trọng nhất trên đường đầu đẩy bơm.

Ví dụ, đường ống DN150 không đồng nghĩa mọi van một chiều lắp trên đó đều mặc định phải chọn chỉ dựa vào DN150 mà không kiểm tra lưu lượng. Nếu dòng thực tế thấp, vận tốc qua tiết diện van có thể không đủ giữ đĩa ổn định.

Khi đánh giá một model, nên yêu cầu nhà sản xuất cung cấp nếu có:

• Lưu lượng tối thiểu để van vận hành ổn định.
• Vận tốc dòng tối thiểu.
• Kv/Cv.
• Độ sụt áp tại lưu lượng thiết kế.
• Đường cong lưu lượng – pressure drop.
• Góc mở hoặc vùng vận hành ổn định của đĩa.

Trong một số hệ thống, kỹ sư có thể xem xét giảm kích thước van và sử dụng côn thu/côn nở phù hợp. Tuy nhiên, đây phải là kết quả của tính toán thủy lực, không phải quy tắc áp dụng tự động cho mọi trạm bơm.

Áp suất mở van một chiều có quan trọng không?

Áp suất mở – cracking pressure – đặc biệt quan trọng với các van sử dụng lò xo. Đây là chênh áp đầu vào–đầu ra cần thiết để bắt đầu thắng lực đóng và làm đĩa van dịch chuyển.

Nếu lò xo quá cứng so với áp lực mà bơm có thể tạo ra ở lưu lượng thấp, van có thể:

• Mở không hết.
• Tăng tổn thất áp.
• Hoạt động gần điểm đóng/mở liên tục.
• Phát sinh rung hoặc tiếng ồn.

Tuy nhiên, cracking pressure không cho biết đầy đủ khả năng chống búa nước. Một van có áp suất mở phù hợp vẫn có thể đóng không tốt nếu đặc tính động của cơ cấu không phù hợp với tốc độ giảm dòng của hệ thống.

Nên chọn loại van nào khi hệ thống có nguy cơ đóng sập?

Loại van nên được chọn theo hành vi dòng chảy sau bơm, không phải theo nguyên tắc “loại X luôn tốt hơn loại Y”.

Van một chiều lá lật có ưu điểm đường dòng tương đối thoáng nhưng hành trình đĩa lớn hơn. Trong hệ thống có tốc độ đảo chiều cao, cần đánh giá khả năng đóng trễ.

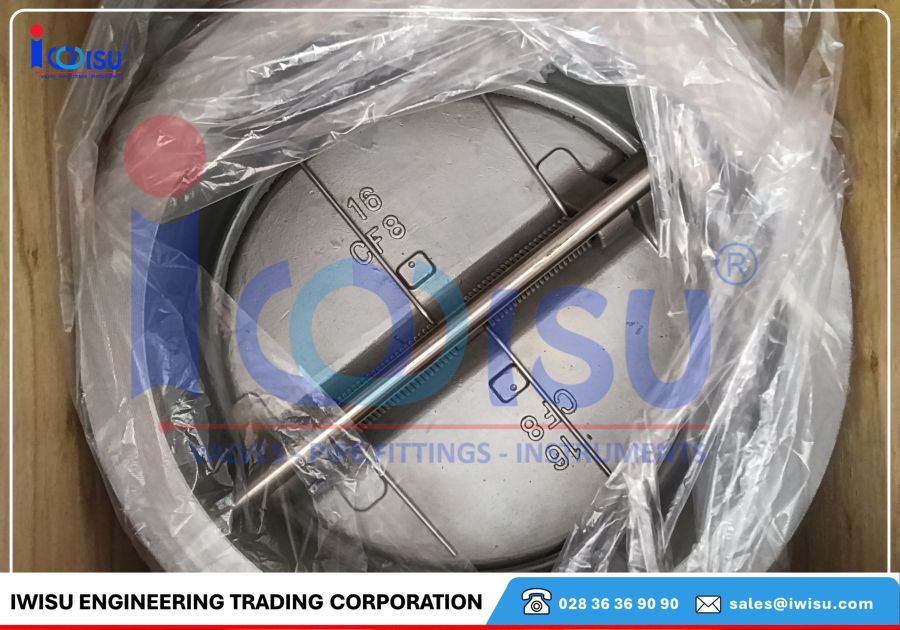

Van một chiều cánh bướm hai lá có hai cánh nhỏ và thường có lò xo hỗ trợ, giúp giảm hành trình đóng. Loại này phù hợp với nhiều cụm bơm cần thân ngắn nhưng vẫn phải kiểm tra spring torque, lưu lượng và môi chất.

Với các hệ thống yêu cầu kiểm soát đóng sập nghiêm ngặt, có thể cần xem xét van một chiều trục dọc dạng vòi phun (axial/nozzle check valve) hoặc thiết kế chuyên dụng khác. Đây là nhóm nên lựa chọn từ dữ liệu động học của nhà sản xuất thay vì chỉ dựa vào catalogue chung.

Dữ liệu nào có giá trị hơn chữ “chống búa nước” trên catalogue?

Dữ liệu về vận tốc dòng ngược và đặc tính đóng có giá trị kỹ thuật cao hơn một mô tả marketing “non-slam”. Check valve thực tế vẫn có thể cho phép một lượng dòng ngược trong khoảng thời gian từ lúc dòng bắt đầu giảm đến khi đĩa đóng hoàn toàn.

Nếu hệ thống quan trọng, nên hỏi nhà sản xuất về:

• Dynamic characteristic curve nếu có.
• Vận tốc ngược tại điều kiện giảm tốc dự kiến.
• Minimum stable flow.
• Cracking pressure.
• Kv/Cv hoặc pressure-drop curve.
• Spring option cho từng hướng lắp.
• Khuyến nghị lắp ngang hoặc đứng.
• Yêu cầu khoảng cách với bơm, cút, reducer hoặc thiết bị gây nhiễu dòng.

Với trạm bơm có lịch sử búa nước nghiêm trọng, các thông tin trên vẫn không thay thế cho phân tích quá độ đường ống – surge analysis.

Có nên lắp van một chiều ngay sát cửa xả bơm?

Không nên mặc định mọi van có thể đặt tại bất kỳ khoảng cách nào sau bơm. Dòng chảy ngay sau bơm, cút, van điều tiết hoặc reducer có thể chưa phân bố đều và gây tải không đối xứng lên đĩa.

Khoảng ống thẳng cần thiết không có một con số duy nhất áp dụng cho tất cả model. Hãy ưu tiên bản vẽ lắp đặt và hướng dẫn của chính nhà sản xuất.

Ngoài ra, cần kiểm tra:

• Mũi tên chiều dòng trên thân.
• Hướng trục/bản lề theo catalogue.
• Khả năng lắp trên đường ống đứng.
• Khoảng trống tháo bảo trì.
• Face-to-face và tiêu chuẩn mặt bích.
• Khả năng tiếp cận lò xo, hinge hoặc bonnet.

Người thu mua cần gửi gì khi hỏi giá van một chiều sau bơm?

RFQ càng mô tả rõ chế độ vận hành của bơm, khả năng nhà cung cấp chọn đúng van càng cao.

Ngoài DN/NPS, PN/Class và vật liệu, nên gửi:

• Môi chất.
• Nhiệt độ làm việc.
• Lưu lượng bình thường, tối thiểu và tối đa.
• Áp suất đầu đẩy hoặc cột áp bơm.
• Kích thước đường ống.
• Hướng lắp ngang/đứng.
• Một hay nhiều bơm vận hành song song.
• Tần suất start/stop.
• Có búa nước hoặc tiếng đập ở van cũ hay không.
• Loại van đang sử dụng nếu đây là trường hợp thay thế.
• Yêu cầu tiêu chuẩn thiết kế/thử nghiệm của dự án.
• Vật liệu body, disc, seat, spring/shaft nếu có yêu cầu.
• MTC, test certificate, PMI, NACE hoặc chứng từ khác nếu dự án quy định.

Một yêu cầu hữu ích khi gửi hãng là đề nghị họ xác nhận lưu lượng tối thiểu để van vận hành ổn định và độ sụt áp tại lưu lượng thiết kế.

Chọn van một chiều sau bơm nên bắt đầu từ đâu?

Hãy bắt đầu từ lưu lượng và hành vi của hệ thống khi bơm dừng, sau đó mới chọn DN, kiểu van và vật liệu.

Nếu van bị rung khi bơm đang chạy, hãy kiểm tra trước vấn đề lưu lượng thấp và van quá cỡ. Nếu van chỉ phát tiếng đập mạnh khi bơm dừng, cần tập trung vào tốc độ đóng, dòng chảy ngược và búa nước.

Một van một chiều phù hợp không chỉ phải ngăn được dòng ngược. Van còn phải mở ổn định trong toàn dải lưu lượng vận hành, không tạo tổn thất áp quá mức và đóng đủ sớm khi điều kiện hệ thống thay đổi.

Đây cũng là lý do cùng một thông số DN100 PN16 có thể cần hai thiết kế van hoàn toàn khác nhau trên hai trạm bơm khác nhau.
