ASME B16.9, B16.11 & MSS SP-97: Cách Đọc Spec Phụ Kiện

ASME B16.9, ASME B16.11 và MSS SP-97 không phải ba tiêu chuẩn có thể thay thế trực tiếp cho nhau. B16.9 chủ yếu dùng cho phụ kiện hàn đối đầu, B16.11 cho phụ kiện rèn hàn lồng hoặc ren, còn MSS SP-97 dành cho phụ kiện tạo nhánh như Weldolet, Sockolet và Threadolet.

Với người thu mua, chỉ biết tên tiêu chuẩn vẫn chưa đủ để hỏi giá. Một specification đầy đủ thường phải ghép đúng loại phụ kiện + kích thước + kết nối + tiêu chuẩn + vật liệu + Schedule/Class + yêu cầu chứng từ.

ASME B16.9, B16.11 và MSS SP-97 khác nhau ở đâu?

Điểm khác biệt quan trọng nhất nằm ở loại kết nối và cách mô tả chiều dày/cấp áp lực. Đây cũng là cách nhanh nhất để xác định nên kiểm tra tiêu chuẩn nào khi nhận RFQ.

Bản hiện hành tại thời điểm viết bài là ASME B16.9-2024, ASME B16.11-2021 và MSS SP-97-2025. Tuy nhiên, nếu Piping Material Specification hoặc PO quy định một edition cụ thể thì nhà cung cấp phải báo theo edition đó, không nên tự động thay bằng phiên bản mới hơn.

Cách đọc một dòng spec phụ kiện đường ống như thế nào?

Một dòng RFQ nên được đọc theo thứ tự: loại phụ kiện → size → kết nối → chiều dày/cấp áp → vật liệu → tiêu chuẩn. Cách đọc này giúp phát hiện nhanh trường hợp tiêu chuẩn và vật liệu bị ghép nhầm.

Ví dụ:

ELBOW 90 LR, 6″, BW, SCH40, ASTM A234 WPB, ASME B16.9

Có thể hiểu lần lượt là: co 90° bán kính dài, kích thước 6 inch, hàn đối đầu, chiều dày SCH40, vật liệu thép carbon ASTM A234 WPB và kích thước/chế tạo theo ASME B16.9.

Một dòng khác:

ELBOW 90, 1″, SW, CL3000, ASTM A105, ASME B16.11

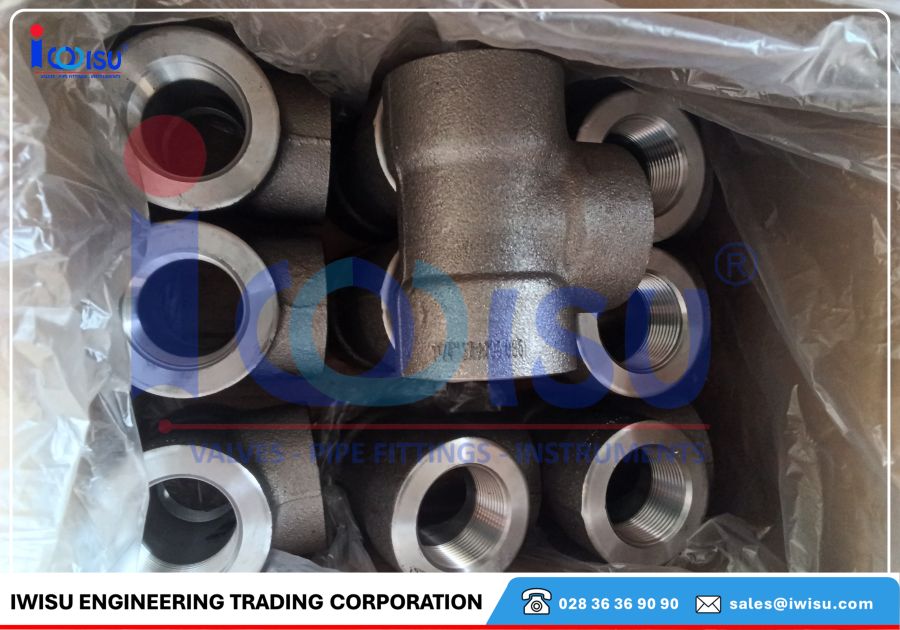

Đây là phụ kiện thép rèn A105, kết nối Socket Weld – hàn lồng, Class 3000 theo nhóm ASME B16.11.

Với nối nhánh:

WELDOLET, 8″ × 2″, BW, ASTM A105, MSS SP-97

Trong đó 8″ là kích thước ống chính và 2″ là kích thước nhánh. Khi hỏi giá, cần bổ sung yêu cầu chiều dày của hệ thống và thông tin piping class nếu specification dự án có quy định.

Schedule và Class có phải cùng một cách chỉ áp lực không?

Không. Schedule và Class không nên được dùng thay thế cho nhau khi lập RFQ phụ kiện.

Với phụ kiện hàn đối đầu ASME B16.9, buyer thường phải chỉ rõ chiều dày như SCH10, SCH40, SCH80, SCH160, STD, XS hoặc XXS. B16.9 không sử dụng cách gọi Class 3000 hay Class 6000 như phụ kiện rèn.

Với ASME B16.11, tiêu chuẩn hiện hành quy định phụ kiện ren theo Class 2000, 3000 và 6000, còn phụ kiện Socket Weld theo Class 3000, 6000 và 9000.

Một lỗi mua hàng khá phổ biến là đọc Class 3000 = áp suất làm việc 3000 psi. Cách hiểu này không chính xác; Class là designation của phụ kiện và khả năng sử dụng thực tế còn phụ thuộc vật liệu, nhiệt độ, chiều dày ống và piping code của hệ thống.

Tương tự, nếu RFQ chỉ ghi:

ELBOW 6″ ASME B16.9 CLASS 300

thì dữ liệu chưa đủ để đặt hàng. Class 300 có thể là pressure class của hệ thống hoặc mặt bích, nhưng buyer vẫn cần xác định Schedule hoặc wall thickness của fitting.

ASTM A234 WPB, A105 và A403 liên quan gì đến ASME B16.9/B16.11?

ASME xác định yêu cầu của fitting, còn ASTM material specification xác định loại vật liệu; hai nhóm thông tin này không phải một.

Vì vậy, cụm “ASME B16.9” không đồng nghĩa với “A234 WPB”. Cùng B16.9 vẫn có thể là phụ kiện inox ASTM A403 hoặc vật liệu khác phù hợp specification dự án.

Tương tự, khi RFQ ghi A105N hoặc yêu cầu normalized condition, người thu mua không nên tự rút gọn điều kiện này. Yêu cầu nhiệt luyện cần được giữ trên PO và đối chiếu lại trên MTC của lô hàng.

MSS SP-97 cần ghi những gì khi hỏi giá Weldolet, Sockolet và Threadolet?

RFQ cho phụ kiện MSS SP-97 cần thể hiện ít nhất kích thước ống chính, kích thước nhánh và kiểu kết nối của đầu nhánh.

Ví dụ, chỉ ghi:

Sockolet A105 2″ MSS SP-97

vẫn có thể thiếu dữ liệu. Nhà cung cấp cần biết Sockolet được lắp trên header size nào, Class theo specification nào và yêu cầu vật liệu/chứng từ ra sao.

Đối với Threadolet, cần ghi rõ loại ren nếu dự án yêu cầu. Không nên mặc định NPT và BSPT là tương đương; với hệ ASME, ren NPT thường được chỉ định theo ASME B1.20.1.

Với Weldolet, nếu piping class quy định Schedule khác nhau giữa header và branch, nên gửi luôn piping specification hoặc nêu rõ wall thickness để nhà cung cấp kiểm tra đúng thiết kế outlet.

Những dòng RFQ nào nên kiểm tra lại trước khi gửi nhà cung cấp?

Spec có material, standard và rating không cùng “họ” là dấu hiệu đầu tiên cần kiểm tra.

Ví dụ “Elbow A105 B16.9 SCH80” nên được xác minh lại vì A105 thường thuộc nhóm forged fitting, trong khi carbon steel butt-weld fitting B16.9 thường gặp ASTM A234 WPB.

Ngược lại, “Elbow A234 WPB B16.11 Class 3000” cũng cần kiểm tra vì A234 WPB thường được dùng cho wrought butt-welding fittings thay vì forged fitting B16.11.

“Sockolet B16.11” cũng chưa mô tả đầy đủ tiêu chuẩn của sản phẩm. Sockolet thuộc nhóm branch outlet của MSS SP-97; phần socket-welding end có quan hệ kích thước với hệ B16.11 nhưng không nên bỏ MSS SP-97 khỏi specification chính.

Một lỗi khác là chỉ ghi Reducer 6″ × 4″ SCH80 mà không xác nhận yêu cầu chiều dày tại cả hai đầu khi piping class có transition khác nhau. Với reducer, buyer nên kiểm tra cả kiểu concentric/eccentric và wall thickness của từng phía trước khi đặt hàng.

Người thu mua cần gửi những thông tin nào để nhận báo giá phụ kiện chính xác?

Một RFQ đủ dữ liệu giúp giảm đáng kể số vòng clarification và tránh phải đổi hàng sau khi PO đã phát hành.

• Tên fitting: elbow, tee, reducer, coupling, Weldolet…
• Size đầy đủ; với reducing fitting hoặc outlet phải ghi cả hai kích thước.
• Kiểu kết nối: BW, SW hoặc Threaded/NPT.
• ASME/MSS standard và edition nếu dự án quy định.
• ASTM material và grade chính xác.
• Schedule, wall thickness hoặc Class theo từng loại fitting.
• Geometry cần thiết: LR/SR, concentric/eccentric, equal/reducing.
• Điều kiện đặc biệt: normalized, NACE, sour service hoặc yêu cầu dự án khác.
• Chứng từ: MTC EN 10204 3.1/3.2, PMI, NDT, IGC, CO/CQ nếu specification yêu cầu.
• Quantity, thời gian giao hàng và yêu cầu xuất xứ nếu có.

MTC, CO và CQ có thay thế cho nhau được không?

Không. CO, CQ và MTC phục vụ những mục đích khác nhau và không nên được coi là chứng từ tương đương.

CO – Certificate of Origin chứng minh xuất xứ hàng hóa. CQ – Certificate of Quality là xác nhận chất lượng ở mức nhà sản xuất hoặc nhà cung cấp công bố.

Trong khi đó, MTC EN 10204 Type 3.1 thường chứa dữ liệu gắn với heat/lot cụ thể như thành phần hóa học, cơ tính và các kết quả thử được yêu cầu. Nếu dự án yêu cầu MTC 3.1, chỉ cung cấp CQ không phải là cách thay thế tương đương.

Khi nhận hàng, buyer nên kiểm tra material grade, heat number, size, standard và marking trên fitting với PO và MTC. Đây là bước đơn giản nhưng phát hiện được nhiều trường hợp giao nhầm material hoặc chứng từ không truy xuất đúng lô.

Nên chọn ASME B16.9, B16.11 hay MSS SP-97?

Hãy chọn tiêu chuẩn từ kiểu kết nối và chức năng của fitting trước, sau đó mới ghép vật liệu và rating. Phụ kiện BW như elbow, tee và reducer thường dẫn đến B16.9; forged socket-weld/threaded fitting dẫn đến B16.11; còn branch outlet như Weldolet, Sockolet và Threadolet cần kiểm tra MSS SP-97.

Đối với người thu mua, nguyên tắc quan trọng hơn việc nhớ toàn bộ bảng kích thước là không tự suy ra thông số còn thiếu. Nếu RFQ chưa rõ Schedule, Class, material grade, loại ren hoặc kích thước branch/header, nên clarification trước khi phát hành PO.

Một dòng specification chính xác như A234 WPB ASME B16.9 SCH80, A105 ASME B16.11 Class 3000 hay Weldolet A105 MSS SP-97 không chỉ giúp hỏi giá nhanh hơn mà còn tạo cơ sở rõ ràng để kiểm tra quotation, MTC và hàng hóa khi giao nhận.
