Bẫy Hơi Công Nghiệp Là Gì? Các Loại Và Cách Chọn Phù Hợp

Bẫy hơi công nghiệp là thiết bị tự động dùng để xả nước ngưng, không khí và khí không ngưng ra khỏi hệ thống hơi nhưng hạn chế thất thoát hơi sống. Thiết bị này được lắp tại đường ống hơi, thiết bị trao đổi nhiệt, đường sấy, khu vực gia nhiệt và nhiều vị trí phát sinh nước ngưng trong nhà máy.

Khi hơi truyền nhiệt hoặc thất thoát nhiệt ra môi trường, một phần hơi sẽ ngưng tụ thành nước. Nếu nước ngưng không được xả đúng cách, hệ thống có thể giảm hiệu suất truyền nhiệt, phát sinh búa nước, ăn mòn đường ống và làm thiết bị vận hành không ổn định.

Vì vậy, bẫy hơi không đơn thuần là một van xả nước. Nó phải nhận biết được trạng thái của môi chất để xả nước ngưng đúng thời điểm nhưng vẫn giữ lại phần hơi cần sử dụng.

Bẫy hơi công nghiệp xử lý những vấn đề gì?

Bẫy hơi giải quyết đồng thời vấn đề nước ngưng, không khí và thất thoát năng lượng trong hệ thống hơi.

Ở thiết bị trao đổi nhiệt, nước ngưng phủ lên bề mặt truyền nhiệt sẽ làm giảm khả năng truyền nhiệt từ hơi sang sản phẩm. Trên đường ống chính, nước ngưng lại có thể bị dòng hơi tốc độ cao cuốn đi và tạo thành các khối nước va mạnh vào cút, van hoặc thiết bị.

Bẫy hơi hoạt động như thế nào?

Bẫy hơi hiện được chia thành ba nhóm nguyên lý chính: cơ học, nhiệt động và nhiệt tĩnh. Mỗi nhóm nhận biết nước ngưng và hơi theo một đặc tính vật lý khác nhau.

Bẫy hơi cơ học

Bẫy hơi cơ học nhận biết môi chất dựa vào sự khác nhau về khối lượng riêng giữa hơi và nước ngưng.

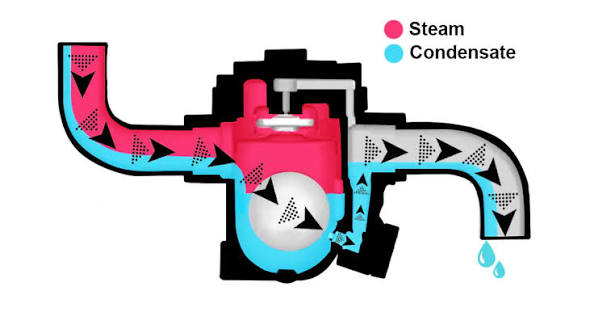

Dòng phổ biến nhất là bẫy hơi phao. Khi nước ngưng đi vào thân bẫy, mực nước tăng làm phao nổi lên và mở cửa xả. Khi nước ngưng giảm, phao hạ xuống và cửa xả đóng lại.

Bẫy phao thường có khả năng xả nước ngưng liên tục theo tải, vì vậy đặc biệt phù hợp với các thiết bị trao đổi nhiệt cần duy trì nhiệt độ ổn định.

Một biến thể khác là bẫy hơi gầu đảo. Khi hơi đi vào chiếc gầu úp ngược bên trong, lực nổi nâng gầu lên và đóng cửa xả. Khi hơi trong gầu ngưng tụ hoặc thoát dần, gầu chìm xuống và mở van để xả nước ngưng.

Bẫy hơi nhiệt động

Bẫy hơi nhiệt động sử dụng sự thay đổi vận tốc và áp suất của nước ngưng và hơi tái sinh để điều khiển đĩa đóng mở.

Ở dạng phổ biến nhất là bẫy hơi đĩa, nước ngưng nguội ban đầu có thể đi qua bẫy. Khi nước ngưng nóng giảm áp và tạo hơi tái sinh, sự thay đổi áp suất phía trên và dưới đĩa làm đĩa đóng lại.

Bẫy đĩa có cấu tạo nhỏ, ít chi tiết chuyển động và chịu điều kiện ngoài trời khá tốt. Loại này thường xuất hiện tại các điểm xả đọng của đường hơi chính và đường sấy hơi.

Bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh nhận biết môi chất dựa trên chênh lệch nhiệt độ giữa hơi và nước ngưng đã nguội bớt.

Bẫy cân bằng áp suất sử dụng capsule hoặc cơ cấu giãn nở theo nhiệt độ. Khi nước ngưng nguội, van mở; khi nhiệt độ tiến gần nhiệt độ hơi bão hòa, cơ cấu giãn nở và đóng van.

Một biến thể khác là bẫy lưỡng kim, sử dụng các kim loại có hệ số giãn nở nhiệt khác nhau để tạo chuyển động đóng mở.

Các loại bẫy hơi công nghiệp nên dùng khi nào?

Không có một loại bẫy hơi tốt nhất cho mọi vị trí; phải chọn theo tải nước ngưng và chức năng của điểm lắp.

Nếu thiết bị tạo ra lượng nước ngưng lớn và liên tục như heat exchanger, bẫy phao thường thuận lợi vì khả năng xả liên tục.

Nếu vị trí lắp ngoài trời, tải ngưng không quá lớn và cần thiết bị nhỏ gọn, bẫy đĩa nhiệt động thường là một lựa chọn đáng cân nhắc.

Với hệ thống dược phẩm hoặc hơi sạch cần khả năng tự thoát nước tốt, bẫy nhiệt tĩnh bằng inox thường được sử dụng nhiều hơn.

Nên chọn bẫy hơi gang, thép hay inox?

Vật liệu bẫy hơi phải được chọn theo áp suất, nhiệt độ, môi trường ăn mòn và yêu cầu vệ sinh của nhà máy.

Khi nào chọn bẫy hơi gang?

Bẫy hơi gang phù hợp với hệ thống hơi áp suất thấp hoặc trung bình, môi trường không quá khắc nghiệt và cần tối ưu chi phí đầu tư.

Gang thường xuất hiện ở bẫy phao, bẫy gầu đảo của hệ thống gia nhiệt, HVAC, nhà máy thực phẩm hoặc các utility steam line thông thường.

Khi nào nên chọn thép carbon?

Bẫy hơi thép carbon phù hợp hơn khi áp suất, nhiệt độ hoặc mức độ va đập của hệ thống cao.

Các nhà máy hóa chất, lọc hóa dầu và nhiệt điện thường sử dụng thân ASTM A216 WCB hoặc thép rèn A105 cho những tuyến hơi có điều kiện vận hành nặng hơn.

Khi nào nên dùng inox?

Bẫy hơi inox phù hợp khi cần chống ăn mòn, độ sạch cao hoặc hạn chế nhiễm bẩn từ thiết bị.

Inox 304/316 thường gặp trong:

• Dược phẩm.
• Thực phẩm và đồ uống.
• Hơi sạch.
• Hệ thống CIP/SIP.
• Một số đường hóa chất.
• Khu vực ngoài trời hoặc môi trường ăn mòn.

Tuy nhiên, không nên chỉ chọn inox vì cho rằng “inox tốt hơn”. Nếu hệ thống chỉ là hơi utility thông thường, gang cầu hoặc thép carbon phù hợp có thể kinh tế hơn đáng kể.

Bẫy hơi được lắp ở đâu trong nhà máy?

Bẫy hơi xuất hiện ở gần như mọi khu vực có hơi chuyển thành nước ngưng.

Trên đường hơi chính, các điểm thấp, đoạn đổi cao độ hoặc vị trí trước một số thiết bị thường là nơi nước ngưng tập trung.

Ở thiết bị trao đổi nhiệt, lượng nước ngưng hình thành liên tục do hơi đang truyền nhiệt, nên khả năng xả condensate theo tải trở thành yếu tố quan trọng hơn kích thước kết nối của bẫy.

Những ngành nào sử dụng bẫy hơi nhiều?

Các ngành tiêu thụ nhiều hơi cho gia nhiệt hoặc sản xuất thường sử dụng số lượng bẫy hơi rất lớn.

Nhà máy thực phẩm và đồ uống

Bẫy hơi được lắp tại nồi nấu, jacket gia nhiệt, thiết bị thanh trùng, heat exchanger và hệ thống vệ sinh bằng nhiệt.

Các khu vực này thường yêu cầu khả năng xả khí tốt và kiểm soát nhiệt ổn định.

Nhà máy đường

Nhà máy đường là một trong những môi trường sử dụng hệ thống hơi rất lớn.

Bẫy hơi có thể xuất hiện tại:

• Tháp cô đặc.
• Nồi nấu chân không.
• Dàn gia nhiệt.
• Đường hơi chính.
• Đường sấy.
• Các jacket gia nhiệt.

Tải nước ngưng ở thiết bị trao đổi nhiệt thường lớn nên bẫy phao công suất cao được sử dụng nhiều.

Hóa chất và lọc hóa dầu

Hơi được dùng để gia nhiệt reactor, reboiler, tank, heat tracing và nhiều thiết bị công nghệ.

Nhóm này thường yêu cầu bẫy thép carbon, thép rèn hoặc inox, tùy áp suất, nhiệt độ và môi chất xung quanh.

Dệt, giấy và cao su

Hơi được sử dụng cho lô sấy, máy ép, dryer và các quá trình gia nhiệt liên tục.

Những thiết bị quay có thể phát sinh hiện tượng khóa hơi, vì vậy việc lựa chọn đúng kiểu bẫy và hệ thống thoát nước ngưng đặc biệt quan trọng.

Nhiệt điện

Nhà máy nhiệt điện có mạng hơi áp suất và nhiệt độ cao, sử dụng bẫy hơi tại nhiều tuyến drain và thiết bị phụ trợ.

Bẫy nhiệt động hoặc bẫy thiết kế cho áp suất cao thường được sử dụng tại các vị trí này.

Bẫy hơi nên kết hợp với thiết bị nào?

Bẫy hơi hoạt động tốt nhất khi được lắp thành một cụm xả nước ngưng hoàn chỉnh thay vì đứng riêng lẻ.

Bẫy hơi + lọc Y

Lọc Y nên được lắp trước bẫy khi hệ thống có nguy cơ mang cặn, rỉ sét hoặc xỉ hàn.

Cặn bẩn có thể làm:

• Kẹt đĩa bẫy nhiệt động.
• Tắc orifice.
• Làm seat đóng không kín.
• Gây rò hơi liên tục.

Vì vậy tổ hợp:

Đường hơi → Lọc Y → Bẫy hơi

là cấu hình rất phổ biến.

Bẫy hơi + van chặn

Van cầu hoặc van bi có thể được bố trí trước và sau bẫy để cô lập cụm bẫy khi bảo trì.

Đây là cấu hình hữu ích tại những nhà máy vận hành liên tục vì không cần thao tác trên cả tuyến đường ống khi kiểm tra bẫy.

Bẫy hơi + van một chiều

Van một chiều có thể được sử dụng trên đường hồi nước ngưng khi cần ngăn condensate từ header hồi ngược về bẫy hoặc thiết bị.

Điều này đặc biệt có ích khi nhiều nhánh cùng xả vào một đường condensate return chung.

Bẫy hơi + bơm nước ngưng

Bơm nước ngưng hoặc pump trap cần được xem xét khi chênh áp qua bẫy không đủ để đẩy nước vào hệ thống hồi.

Trường hợp điển hình là thiết bị trao đổi nhiệt điều khiển nhiệt độ bằng van điều khiển hơi. Khi tải giảm, áp suất trong thiết bị có thể giảm xuống thấp hơn áp suất đường hồi, khiến nước ngưng không thoát được dù bẫy vẫn hoạt động.

Khi đó, chỉ tăng kích thước bẫy hơi thường không giải quyết được vấn đề; cần xem xét giải pháp bơm nước ngưng.

Bộ tách hơi + bẫy hơi

Bộ tách hơi giúp tách các giọt nước bị cuốn theo dòng hơi, còn bẫy hơi được lắp tại đáy separator để xả phần nước đã tách ra.

Tổ hợp này giúp cung cấp hơi khô hơn cho:

• Van điều khiển.
• Thiết bị trao đổi nhiệt.
• Turbine hoặc thiết bị quay.
• Các quá trình cần chất lượng hơi ổn định.

Chọn bẫy hơi công nghiệp cần những thông tin nào?

Không nên chọn bẫy hơi chỉ theo DN của đường ống. Công suất xả phụ thuộc mạnh vào tải nước ngưng và chênh áp thực tế qua bẫy.

Thông tin nên xác định gồm:

Ví dụ, bẫy phao DN25 không mặc định có công suất giống mọi bẫy DN25 khác. Hai model cùng kích thước kết nối có thể có công suất xả rất khác nhau tùy thiết kế seat và chênh áp.

Bẫy hơi công nghiệp nên được nhìn như một phần của hệ thống hơi

Bẫy hơi công nghiệp có nhiệm vụ giữ hơi cần sử dụng trong hệ thống nhưng liên tục loại bỏ những thành phần không còn hữu ích như nước ngưng và không khí.

Bẫy phao phù hợp với tải ngưng lớn và thiết bị truyền nhiệt; bẫy gầu đảo có kết cấu cơ khí bền; bẫy đĩa nhỏ gọn và phù hợp nhiều điểm xả đường hơi; còn bẫy nhiệt tĩnh có lợi thế trong các ứng dụng cần phản ứng theo nhiệt độ và xả khí tốt.

Việc lựa chọn đúng loại bẫy, vật liệu, chênh áp và công suất giúp giảm nước ngưng tồn đọng, hạn chế búa nước và duy trì hiệu suất truyền nhiệt.

Quan trọng hơn, một hệ thống bẫy hơi hiệu quả thường không chỉ có riêng bẫy. Lọc Y, van chặn, van một chiều, bộ tách hơi và hệ thống thu hồi nước ngưng có thể được kết hợp tùy vị trí để tạo thành một giải pháp hơi và condensate hoàn chỉnh.
