Cách Chọn Bẫy Hơi Công Nghiệp: Chênh Áp & Condensate Load

Cách chọn bẫy hơi công nghiệp đúng không bắt đầu từ DN mà từ tải nước ngưng và chênh áp thực tế qua bẫy. Một bẫy DN25 chưa chắc xả tốt hơn DN20 nếu model đó có lỗ xả nhỏ hơn hoặc hệ thống không tạo đủ differential pressure.

Người mua vì vậy cần xác định ít nhất condensate load, áp suất trước bẫy, back pressure, nhiệt độ và loại thiết bị cần thoát nước trước khi tra catalogue.

Đây cũng là lý do hai nhà máy cùng sử dụng hơi 8 bar và đường ống DN25 vẫn có thể cần hai loại bẫy hơi hoàn toàn khác nhau.

Đừng chọn bẫy hơi chỉ theo kích thước DN

DN chủ yếu thể hiện kích thước kết nối, không trực tiếp đại diện cho công suất xả nước ngưng.

Khả năng xả của một steam trap còn phụ thuộc vào:

Ví dụ một đường ống sử dụng kết nối DN25 không có nghĩa phải chọn bẫy DN25. Nhà sản xuất có thể có model DN15 hoặc DN20 vẫn đáp ứng đủ kg/h condensate tại chênh áp yêu cầu.

Ngược lại, chọn bẫy lớn hơn “cho chắc” cũng không phải lúc nào tốt. Bẫy quá lớn làm tăng chi phí, và khi cơ cấu bị mòn hoặc kẹt mở, tiết diện xả lớn hơn có thể làm lượng hơi sống thất thoát tăng đáng kể. Armstrong cũng cảnh báo việc áp dụng safety factor quá lớn có thể làm trap tốn kém và mài mòn nhanh hơn.

Chênh áp bẫy hơi phải tính như thế nào?

Chênh áp thực tế – Differential Pressure – là áp suất tại đầu vào bẫy trừ áp suất tại đầu ra.

Có thể hiểu đơn giản:

ΔP = P1 − P2

Trong đó:

• P1: áp suất thực tế tại cửa vào bẫy.
• P2: áp suất thực tế tại cửa xả hoặc hệ thống condensate return.

Ví dụ:

Áp suất trước bẫy: 8 bar(g)
Áp suất đường hồi: 3 bar(g)

thì:

ΔP ≈ 5 bar

Khi tra capacity chart, phải đọc khả năng xả tại 5 bar differential pressure, không phải 8 bar.

Đây là lỗi rất dễ gặp trong RFQ. Buyer gửi:

Steam pressure: 8 bar
Steam trap DN25

nhưng không cung cấp pressure của condensate return header, khiến supplier phải giả định điều kiện xả.

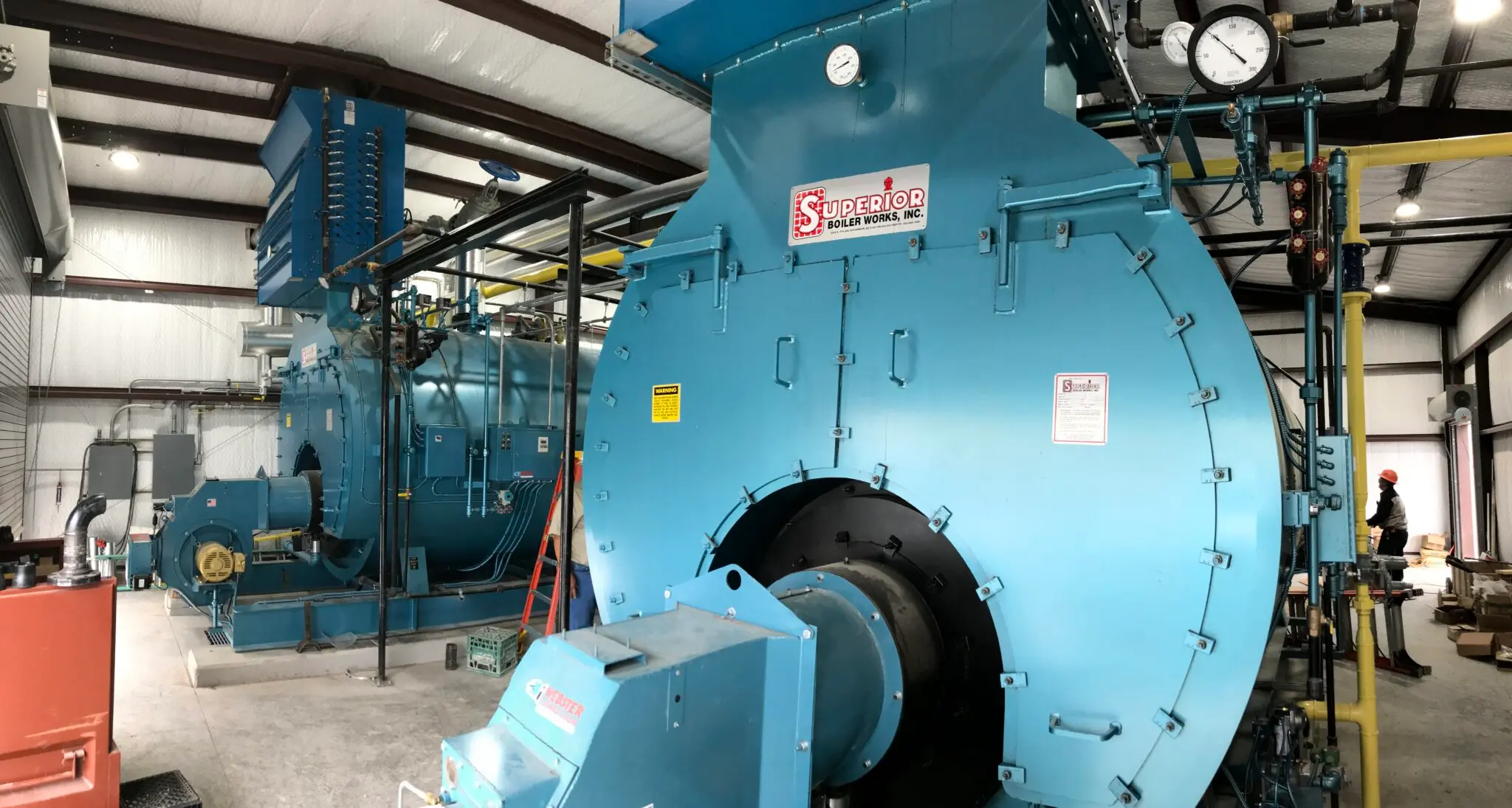

Back pressure đến từ đâu?

Áp suất hồi – back pressure – không chỉ là con số áp suất của bồn thu hồi nước ngưng. Nó có thể hình thành đồng thời từ nhiều nguồn.

Một nguyên tắc tham khảo hữu ích là 1 m cột nước tạo khoảng 0,1 bar áp suất tĩnh. Vì vậy nếu condensate phải được nâng cao 5 m, riêng static lift có thể tương đương khoảng 0,5 bar back pressure.

Tuy nhiên, đường condensate thực tế thường chứa cả nước ngưng và flash steam, nên không nên chỉ lấy chiều cao rồi kết luận toàn bộ back pressure. Với hệ thống quan trọng cần tính cả ma sát dòng hai pha và áp suất thực tế của header.

Condensate load là gì và tại sao phải biết?

Condensate load là lượng nước ngưng hình thành mà bẫy phải xử lý trong một đơn vị thời gian, thường tính bằng kg/h.

Tải này phụ thuộc mạnh vào vị trí sử dụng.

Đối với heat exchanger vận hành ổn định, tải nước ngưng có thể ước tính từ heat duty và latent heat của steam.

Nhưng với đường ống hơi nguội vừa khởi động, hơi phải đồng thời làm nóng khối lượng kim loại của piping. Vì vậy startup condensate load có thể cao hơn nhiều so với running load.

Startup load và running load khác nhau thế nào?

Startup load là lượng nước ngưng tạo ra khi hệ thống còn lạnh; running load là lượng nước ngưng khi hệ thống đã đạt trạng thái vận hành ổn định.

Đây là lý do một bẫy chạy tốt sau 20 phút nhưng lại gây ngập nước hoặc water hammer ngay khi startup.

Một số catalogue sử dụng safety factor như:

• khoảng 1,5× cho tải liên tục;
• khoảng 2–3× cho tải gián đoạn hoặc startup nặng.

Spirax Sarco cũng công bố các hệ số tương tự cho một số dòng inverted bucket trong handbook 2026.

Nhưng không nên biến 2× hoặc 3× thành công thức chung cho mọi steam trap. Safety factor phải phụ thuộc ứng dụng, kiểu bẫy, đặc tính tải và guideline của đúng nhà sản xuất.

Cách đọc capacity chart của bẫy hơi

Capacity chart phải được đọc tại đúng differential pressure, không phải chỉ nhìn dòng “maximum capacity”.

Giả sử hệ thống có:

• Condensate load bình thường: 600 kg/h
• Tải lựa chọn sau safety factor: 900 kg/h
• P1: 8 bar(g)
• Back pressure: 3 bar(g)
• ΔP: 5 bar

Buyer phải tìm trên đồ thị hoặc bảng của manufacturer:

Model nào có condensate discharge capacity ≥ 900 kg/h tại ΔP = 5 bar?

Không được lấy:

Capacity = 1.200 kg/h @ 10 bar

rồi kết luận model đáp ứng, vì khi ΔP giảm về 5 bar, capacity thực tế sẽ thấp hơn.

Handbook của Spirax Sarco cũng trình bày trap selection bằng chính hai đầu vào: condensate kg/h đã gồm safety factor và effective differential pressure.

Vì sao bẫy đủ capacity vẫn làm heat exchanger ngập nước?

Đây là điểm rất nhiều buyer bỏ sót.

Một bẫy hơi có thể được sizing hoàn toàn đúng ở full load nhưng vẫn mất khả năng xả khi heat exchanger chạy tải thấp.

Nguyên nhân thường gặp là stall.

Trong heat exchanger có van điều khiển hơi:

Tải giảm
→ van điều khiển đóng bớt
→ áp suất steam trong heat exchanger giảm
→ P1 trước bẫy giảm
→ differential pressure giảm.

Nếu đến thời điểm:

P1 = P2

thì:

ΔP = 0

Bẫy hơi không còn động lực để đẩy condensate vào đường hồi.

Nếu:

P1 < P2

nước ngưng thậm chí có xu hướng chảy ngược.

Spirax Sarco xác nhận stall thường xuất hiện ở heater, calorifier, jacketed pan và heat exchanger có control valve trên đường steam supply.

Tăng DN bẫy hơi có giải quyết stall không?

Không. Nếu ΔP bằng 0, tăng từ DN20 lên DN40 vẫn không tạo ra lực đẩy condensate.

Đây là điểm rất quan trọng.

Khi heat exchanger bị ngập condensate, maintenance đôi khi kết luận:

“Bẫy nhỏ quá.”

Sau đó thay trap lớn hơn.

Nhưng nếu nguyên nhân là stall, vấn đề vẫn còn.

Giải pháp lúc này có thể là:

• tạo đủ static head;
• thay đổi hệ thống condensate return;
• dùng vacuum breaker trong cấu hình phù hợp;
• hoặc sử dụng automatic pump-trap.

Khi nào cần Pump-Trap?

Pump-Trap được dùng khi condensate cần thoát ngay cả khi differential pressure qua bẫy giảm về 0 hoặc âm.

Trong điều kiện bình thường:

P1 > P2

thiết bị hoạt động giống một steam trap.

Khi:

P1 ≤ P2

cơ cấu pump sử dụng steam hoặc khí động lực để đẩy condensate cưỡng bức vào return header.

Trong ví dụ lựa chọn của Spirax Sarco, một heat exchanger có steam space pressure thấp hơn back pressure sẽ bị stall nếu chỉ dùng ball float trap; trong trường hợp đó họ khuyến nghị pump-trap.

Đây là lý do Pump-Trap không đơn giản là “bẫy hơi công suất lớn hơn”, mà giải quyết một vấn đề thủy lực khác.

Flash steam có làm tăng back pressure không?

Có thể. Condensate nóng khi giảm từ áp suất cao xuống áp suất thấp sẽ làm một phần nước bốc hơi tức thời thành flash steam.

Ví dụ condensate từ equipment đang ở áp suất vài bar đi vào return header áp suất thấp hơn. Một phần enthalpy dư biến nước thành hơi flash.

Hơi có thể tích riêng lớn hơn nước rất nhiều nên dòng trong condensate pipe trở thành hỗn hợp hai pha:

condensate + flash steam

Nếu return line quá nhỏ, vận tốc tăng và ma sát tăng, từ đó làm back pressure tại outlet của bẫy tăng thêm.

Vì vậy một trap từng hoạt động tốt có thể bắt đầu xả kém sau khi nhà máy nối thêm nhiều thiết bị vào cùng condensate header.

Nên chọn loại bẫy hơi nào theo ứng dụng?

Sau khi xác định load và ΔP, mới lựa chọn công nghệ bẫy phù hợp với chức năng của vị trí lắp.

Không nên chuẩn hóa một model cho toàn nhà máy chỉ vì việc quản lý spare part dễ hơn. Drip leg, heat exchanger và tracing là ba ứng dụng có yêu cầu condensate hoàn toàn khác nhau.

8 thông tin người mua nên gửi khi hỏi bẫy hơi

Để supplier có thể chọn model thay vì chỉ báo một sản phẩm “gần giống”, RFQ nên có:

Một dòng RFQ tốt có thể ghi:

Float Steam Trap with Thermostatic Air Vent, DN25, PN16, condensate load 600 kg/h, inlet pressure 8 barg, back pressure 3 barg, steam service – Qty: 2 pcs.

Như vậy supplier đã có ΔP = 5 bar để đọc capacity chart.

Khi nghiệm thu bẫy hơi cần kiểm tra gì?

Ngoài pressure rating và vật liệu, với dự án yêu cầu cao có thể yêu cầu dữ liệu về discharge capacity và steam leakage performance.

Tiêu chuẩn hiện hành ISO 5117:2023 – Automatic steam traps — Production and performance characteristic tests quy định các thử nghiệm sản xuất và đặc tính hiệu suất của automatic steam traps; ISO xác nhận tiêu chuẩn này đã thay thế các ISO 6948, ISO 7841 và ISO 7842 cũ.

Buyer không nhất thiết phải yêu cầu ISO 5117 cho mọi đơn hàng phổ thông, nhưng với hệ thống quan trọng đây là một reference tốt để đánh giá catalogue và chứng từ thử nghiệm của nhà sản xuất.

Nguyên tắc cuối cùng khi chọn bẫy hơi

Hãy chọn bẫy hơi theo điều kiện xấu nhất mà nó thực sự phải vận hành, không phải theo điều kiện đẹp nhất trên datasheet.

Thứ tự nên là:

Ứng dụng → condensate load → startup/minimum load → P1 → back pressure → differential pressure → loại bẫy → capacity chart → vật liệu → DN/kết nối.

Nếu đảo thứ tự và bắt đầu từ:

“Đường ống DN25 nên mua bẫy DN25 nào?”

thì rất dễ chọn được một sản phẩm lắp vừa đường ống nhưng không giải quyết đúng bài toán thoát condensate của hệ thống.
