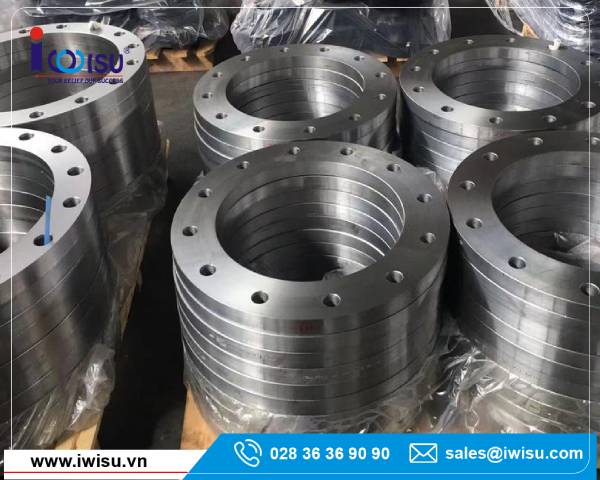

Mặt bích thép hàn trượt Class 300
Tên tiếng anh thường dùng: Slip on Flange Carbon Steel Class 300, SOFF Flange ASTM A105 Class 300, SORF Flange ASTM 105 Class 300.
1. Mặt bích hàn trượt (Slip-on flange) là gì?
Chuẩn mặt bích ANSI là chuẩn đến từ Hoa Kỳ, trong đó ANSI là viết tắt tiếng anh của “Americal National Standards Intitute” nghĩa là Viện tiêu chuẩn quốc gia Hoa Kỳ. ANSI được sử dụng rộng rãi với gần 1000 thành viên là các doanh nghiệp tại Mỹ lẫn quốc tế tạo nên một liên đoàn thống nhất với nhau. Chuẩn ANSI được chia ra nhiều phân loại con như ANSI Class 150, ANSI Class 300, ANSI Class 400, ANSI Class 600, ANSI Class 900….
Mặt bích hàn trượt (Slip On flange) là loại mặt bích có thể trượt trên ống hoặc phụ kiện khi kết nối. Ống và phụ kiện được đưa vào bên trong lỗ của mặt bích. Lỗ khoan bên trong của mặt bích lớn hơn một chút so với đường kính ngoài của đường ống và phụ kiện, để đảm bảo đường ống hoặc phụ kiện có thể trượt vào mặt bích.
Mặt bích hàn trượt kết nối với đường ống bằng phương pháp hàn hai đầu. Hàn kết nối cả phía trong và phía ngoài của mặt bích. Thiết kế này dễ lắp đặt và được sử dụng rộng rãi trong các hệ thống áp suất thấp đến trung bình. Mặt bích trượt được biết đến với hiệu quả về chi phí, tính đơn giản và tính linh hoạt, khiến chúng trở thành lựa chọn phổ biến trong nhiều ngành công nghiệp khác nhau.
Mặt bích hàn trượt không được sử dụng nhiều trong điều kiện áp lực cao. Đối với các tiêu chuẩn khác nhau, kích thước của mặt bích và bề mặt có thông số kỹ thuật khác nhau. Vì vậy cần phải xác nhận các chi tiết để chắc chắn rằng mặt bích có thể khớp với kết nối của ống và với mặt bích khác.
- Bề mặt của mặt bích có thể là mặt phẳng (FF – Full Face): Mặt bích mặt phẳng có bề mặt bịt kín phẳng, được thiết kế để sử dụng với miếng đệm phẳng. Chúng thường được sử dụng trong các hệ thống có ứng dụng áp suất thấp hoặc nơi căn chỉnh mặt bích là rất quan trọng.
- Mặt nâng (RF – Raised Face): Mặt bích mặt nâng có diện tích hơi cao xung quanh lỗ khoan nơi đặt miếng đệm. Thiết kế này đảm bảo độ kín khít, phù hợp với các hệ thống yêu cầu khả năng chịu áp suất hoặc nhiệt độ cao hơn.
2. Mặt bích thép hàn trượt Class 300
Mặt bích thép hàn trượt Class 300 (Slip-On Flange) là một trong những sản phẩm quan trọng trong hệ thống đường ống công nghiệp, được thiết kế để chịu được áp suất trung bình và nhiệt độ cao. Được sản xuất theo tiêu chuẩn ANSI/ASME B16.5, mặt bích hàn trượt Class 300 là lựa chọn lý tưởng cho các ứng dụng yêu cầu độ bền và độ kín cao.
Điều kiện sử dụng Mặt bích thép hàn trượt Class 300:
- Áp suất làm việc: Lên đến 50 bar (~725 psi). Class 300 tương đương với áp suất danh nghĩa 300 pound trên inch vuông (psi), khoảng 20 bar. Tuy nhiên, theo tiêu chuẩn ANSI/ASME B16.5, áp suất làm việc tối đa phụ thuộc vào nhiệt độ. Ở nhiệt độ phòng, áp suất có thể lên đến khoảng 740 psi.
- Nhiệt độ làm việc: -29°C đến 450°C (phụ thuộc vào chất liệu thép).
- Môi trường làm việc:
- Nước, hơi nóng, khí nén, dầu và các loại chất lỏng không ăn mòn.
- Không thích hợp với môi trường có tính ăn mòn cao hoặc môi trường hóa chất mạnh.
3. Bảng thành phần hóa học và chất liệu của Thép carbon A105
Thép cacbon là một loại hợp kim chứa hai thành phần chính là sắt (Fe) và cacbon (C), ngoài ra, thép cacbon còn chứa các chất phụ trợ khác như Mangan, Silic, Đồng …. Hàm lượng cacbon trong thép tỉ lệ nghịch với khả năng uốn dẻo và tỉ lệ thuận với độ cứng, độ bền. Nghĩa là hàm lượng cacbon càng cao thì thép càng cứng và càng khó uốn cong, hàm lượng cacbon càng thấp thì thép càng dẻo, càng bền. Đồng thời, khi tăng hàm lượng cacbon trong thép cacbon thì nhiệt độ nóng chảy càng thấp.
| Thành Phần Hóa Học (%) | A105 |
| Carbon (C) | ≤ 0.35 |
| Manganese (Mn) | 0.60 – 1.05 |
| Phosphorus (P) | ≤ 0.035 |
| Sulfur (S) | ≤ 0.040 |
| Silicon (Si) | 0.10 – 0.35 |
| Copper (Cu) | ≤ 0.40 |
| Chromium (Cr) | ≤ 0.30 |
| Molybdenum (Mo) | ≤ 0.12 |
| Nickel (Ni) | ≤ 0.40 |
| Vanadium (V) | ≤ 0.08 |
4. Bảng kích thước Mặt bích thép hàn trượt Class 300
Dưới đây là bản tiêu chuẩn mặt bích hàn trượt Slip-on Class 300 (dựa theo ANSI/ASME B16.5).
| DN | O | C | X | K | Y | R F | R | B | Ø FO R I H OL ES | N. FORI HOLES | Kg. APPROX |
| 1/2 | 95.2 | 14.2 | 38.1 | 66.5 | 22.3 | 1.5 | 35.0 | 22.3 | 15.7 | 4 | 0.7 |
| 3/4 | 117.3 | 15.7 | 47.7 | 82.5 | 25.4 | 1.5 | 42.9 | 27.6 | 19.0 | 4 | 1.1 |
| 1″ | 123.9 | 17.5 | 53.8 | 88.9 | 26.9 | 1.5 | 50.8 | 34.5 | 19.0 | 4 | 1.4 |
| 1″1/4 | 133.3 | 19.0 | 63.5 | 98.5 | 26.9 | 1.5 | 63.5 | 43.1 | 19.0 | 4 | 1.8 |
| 1″1/2 | 155.4 | 20.5 | 69.8 | 114.3 | 30.2 | 1.5 | 73.1 | 49.5 | 22.3 | 4 | 2.6 |
| 2″ | 165.1 | 22.3 | 84.0 | 127.0 | 33.2 | 1.5 | 91.9 | 61.9 | 19.0 | 8 | 3.4 |
| 2″1/2 | 190.5 | 25.4 | 100.0 | 149.3 | 38.1 | 1.5 | 104.6 | 74.6 | 22.3 | 8 | 4.4 |
| 3″ | 209.5 | 28.4 | 117.3 | 168.1 | 42.9 | 1.5 | 127.0 | 90.6 | 22.3 | 8 | 6.1 |
| 4″ | 254.0 | 31.7 | 146.0 | 200.1 | 47.7 | 1.5 | 157.2 | 116.0 | 22.3 | 8 | 10.1 |
| 5″ | 279.4 | 35.0 | 177.8 | 234.9 | 50.8 | 1.5 | 185.6 | 143.7 | 22.3 | 8 | 12.5 |
| 6″ | 317.5 | 36.5 | 206.2 | 269.7 | 52.3 | 1.5 | 215.9 | 170.6 | 22.3 | 12 | 14.1 |
| 8″ | 381.0 | 41.1 | 260.3 | 330.2 | 61.9 | 1.5 | 269.7 | 221.4 | 25.4 | 12 | 24.6 |
| 10″ | 444.5 | 47.7 | 320.5 | 387.3 | 66.5 | 1.5 | 323.8 | 276.3 | 28.4 | 16 | 37.1 |
| 12″ | 520.7 | 50.8 | 374.6 | 450.8 | 73.1 | 1.5 | 381.0 | 327.1 | 31.7 | 16 | 50.0 |
| 14″ | 584.2 | 53.8 | 425.4 | 514.3 | 76.2 | 1.5 | 412.7 | 359.1 | 31.7 | 20 | 70.0 |
| 16″ | 647.7 | 57.1 | 482.6 | 571.5 | 82.5 | 1.5 | 469.9 | 410.4 | 35.0 | 20 | 90.0 |
| 18″ | 711.2 | 60.4 | 533.4 | 628.6 | 88.9 | 1.5 | 533.4 | 461.7 | 35.0 | 24 | 112.0 |
| 20″ | 774.7 | 63.5 | 587.2 | 685.8 | 95.2 | 1.5 | 584.2 | 513.0 | 35.0 | 24 | 133.0 |
| 24″ | 914.4 | 69.8 | 701.5 | 812.8 | 106.4 | 1.5 | 692.1 | 615.9 | 41.1 | 24 | 208.0 |
5. Ứng dụng, ưu điểm và hạn chế của mặt bích thép hàn trượt Class 300
5.1. Ứng dụng:
Mặt bích thép hàn trượt SORF Class 300 được ứng dụng rộng rãi trong các ngành công nghiệp như:
- Ngành dầu khí: Kết nối đường ống trong các hệ thống dẫn dầu, khí tự nhiên ở áp suất trung bình.
- Ngành hóa chất: Dùng trong các hệ thống dẫn hóa chất không ăn mòn hoặc hệ thống làm mát.
- Ngành sản xuất và năng lượng: Sử dụng trong các hệ thống dẫn hơi nóng hoặc khí nén trong nhà máy.
- Ngành cấp thoát nước: Dùng trong hệ thống cung cấp nước sạch và xử lý nước thải.
5.2. Ưu điểm:
- Dễ dàng lắp đặt: Khả năng trượt của mặt bích giúp việc căn chỉnh đường ống trở nên dễ dàng hơn.
- Chi phí hợp lý: Giá thành thấp hơn so với các loại mặt bích chịu áp suất cao như mặt bích hàn cổ (Welding Neck Flange).
- Tính linh hoạt cao: Phù hợp với nhiều kích thước ống và ứng dụng khác nhau.
- Độ kín tốt: Nhờ hàn hai lớp (bên trong và bên ngoài), độ bền và độ kín được tăng cường.
5.3. Hạn chế:
- Không phù hợp với áp suất quá cao: Chỉ đáp ứng được các hệ thống áp suất trung bình.
- Độ bền cơ học thấp hơn: So với mặt bích hàn cổ, khả năng chịu lực và rung động thấp hơn.
- Yêu cầu kỹ thuật hàn cao: Để đảm bảo độ kín, quá trình hàn cần được thực hiện chính xác.
- Không chống ăn mòn tốt: Trong môi trường hóa chất mạnh hoặc có tính ăn mòn cao, cần sử dụng mặt bích inox thay thế.
Mặt bích thép hàn trượt Class 300 là một lựa chọn kinh tế và hiệu quả cho nhiều ứng dụng đường ống áp suất trung bình. Tuy nhiên, cần cân nhắc kỹ các điều kiện sử dụng và nhược điểm của nó, đặc biệt là so sánh với mặt bích hàn cổ, để đảm bảo an toàn và hiệu suất hoạt động của hệ thống. Nếu hệ thống yêu cầu áp suất cao hơn hoặc chịu rung động mạnh, mặt bích hàn cổ sẽ là lựa chọn phù hợp hơn.
6. Cách lắp đặt mặt bích hàn trượt
