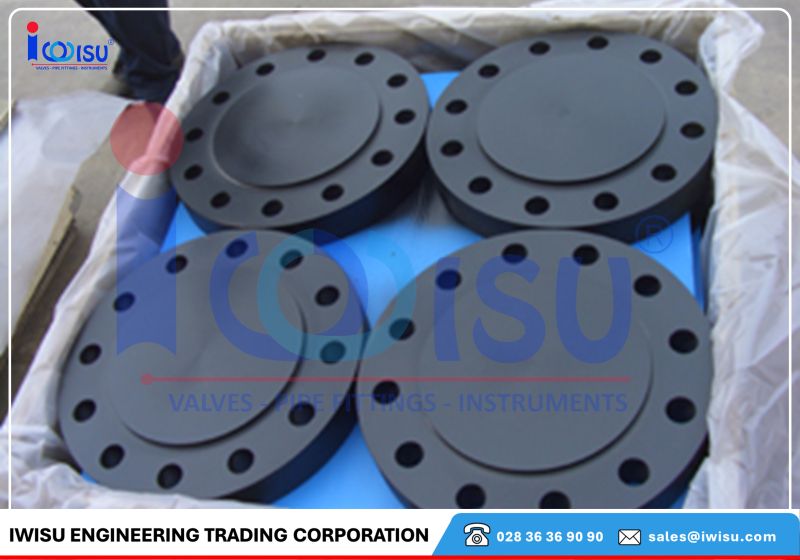

Mặt bích mù thép A105 BLRF CL150 DN20 là gì?
Mặt bích mù thép A105 BLRF ASME B16.5 CL150 DN20 là đĩa thép đặc dùng để bịt kín đầu ống, đầu van hoặc cửa chờ của thiết bị áp lực. Kích thước DN20 tương đương 3/4″, phù hợp với các nhánh ống cần cô lập hoàn toàn nhưng vẫn có thể tháo mở khi bảo trì, thử áp hoặc mở rộng hệ thống.
BLRF là viết tắt của Blind Raised Face, nghĩa là mặt bích mù có bề mặt làm kín dạng gờ. Gờ RF cao khoảng 1,6 mm giúp tập trung lực siết bu lông lên gioăng, từ đó tăng khả năng làm kín của mối nối.
Thông số mặt bích mù DN20 3/4″ Class 150
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN20 / 3/4″ |
| Đường kính ngoài bích | 98,4 mm |
| Chiều dày thân tối thiểu | 11,2 mm |
| Đường kính gờ RF | 42,9 mm |
| Đường kính vòng tâm bu lông | 69,9 mm |
| Số lượng lỗ bu lông | 4 lỗ |
| Đường kính lỗ bu lông | 15,9 mm |
| Khối lượng tham khảo | Khoảng 0,6–1,0 kg |
Theo ASME B16.5, chiều dày tối thiểu của mặt bích mù 3/4″ Class 150 là khoảng 11,2 mm. Tuy nhiên, một số catalog nhà sản xuất thể hiện chiều dày khoảng 12,7 mm do cộng cả chiều cao gờ RF hoặc chừa lượng dư cho quá trình rèn và gia công.
Khối lượng thực tế cũng có thể thay đổi theo dung sai dương, kích thước phôi và phương pháp hoàn thiện bề mặt. Khi nghiệm thu, cần ưu tiên kiểm tra đường kính ngoài, vòng tâm lỗ và chiều dày thay vì chỉ dựa vào trọng lượng.
Mặt bích A105 Class 150 chịu áp bao nhiêu?
Mặt bích A105 Class 150 chịu áp suất định mức khoảng 19,6 bar trong dải nhiệt độ từ -29°C đến 38°C. Class 150 không có nghĩa là sản phẩm luôn làm việc ở áp suất 150 psi; áp suất cho phép phải được xác định theo nhiệt độ vận hành thực tế.
| Nhiệt độ vận hành | Áp suất định mức tối đa |
|---|---|
| -29°C đến 38°C | 19,6 bar |
| Khoảng 300°C | 10,2 bar |
| Khoảng 538°C | 1,4 bar |
Khi nhiệt độ tăng, độ bền của thép carbon giảm và áp suất cho phép cũng giảm theo. Vì vậy, với hệ thống hơi nóng, dầu tải nhiệt hoặc lưu chất nhiệt độ cao, kỹ sư cần kiểm tra bảng pressure-temperature rating của ASME B16.5 trước khi lựa chọn.
Mặt bích mù A105 DN20 được dùng ở đâu?
Mặt bích mù DN20 3/4″ thường được dùng để đóng đầu chờ trên hệ thống dầu, khí, hơi, nước công nghiệp, khí nén và các đường ống công nghệ bằng thép carbon. Kết nối bằng bu lông giúp tháo lắp thuận tiện hơn so với hàn nắp bịt cố định.
Vật liệu ASTM A105 là thép carbon rèn dành cho phụ kiện đường ống chịu áp ở nhiệt độ môi trường và nhiệt độ cao. Với hệ thống có nhiệt độ thấp, biến động nhiệt lớn hoặc yêu cầu độ dai va đập cao hơn, có thể lựa chọn vật liệu A105N đã qua thường hóa theo yêu cầu của dự án.
Cần kiểm tra gì khi đặt mua mặt bích BLRF 3/4″?
Đơn đặt hàng nên ghi đầy đủ: BLRF, ASTM A105, ASME B16.5, Class 150, DN20/3/4″ và Raised Face. Sản phẩm nên đi kèm CO, CQ và MTC EN 10204 Type 3.1; Heat Number trên chứng chỉ phải trùng với ký hiệu dập trên thân bích.
Khi nghiệm thu, cần kiểm tra chiều dày thân, vòng tâm bu lông và tình trạng mặt RF. Bề mặt làm kín không được có vết xước xuyên tâm; gioăng phải phù hợp với lưu chất và các bu lông cần được siết chéo theo nhiều bước để lực nén phân bố đều.
