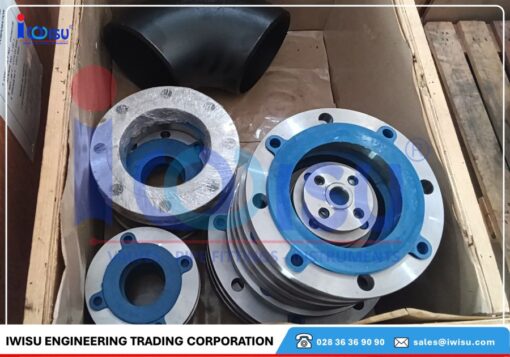

Mặt bích inox 304 SORF Class 300 DN100 là gì?
Mặt bích inox 304 SORF ASME B16.5 Class 300 4″ DN100 là mặt bích hàn trượt có gờ làm kín, dùng để kết nối đường ống inox trong hệ thống áp suất trung bình đến cao. Ống NPS 4 được luồn qua lòng bích, sau đó cố định bằng hai đường hàn góc tại mặt trong và mặt ngoài.
SORF là viết tắt của Slip-On Raised Face. Phần Raised Face tạo vùng tiếp xúc tập trung cho gioăng, giúp tăng lực nén và cải thiện độ kín. Trong hồ sơ tiếng Anh, sản phẩm thường được gọi là stainless steel 304 SORF flange, ASTM A182 F304 slip-on raised face flange hoặc ASME B16.5 Class 300 slip-on flange 4 inch.
Kích thước mặt bích SORF inox 304 Class 300 4″
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN100 / 4″ |
| Đường kính ngoài OD | 254,0 mm |
| Tổng chiều dày gồm RF | 31,8 mm |
| Chiều dày thân tại vành bu lông | Khoảng 30,2 mm |
| Đường kính lòng bích | 116,1 mm |
| Đường kính chân cổ | 146,1 mm |
| Chiều cao tổng qua cổ | 47,8 mm |
| Đường kính mặt Raised Face | 157,2 mm |
| Khối lượng tham khảo | Khoảng 9,6–10,0 kg |
Đường kính ngoài của ống NPS 4 là khoảng 114,3 mm, trong khi lòng bích khoảng 116,1 mm, tạo khe hở cần thiết để luồn ống và căn chỉnh trước khi hàn. Khi nghiệm thu, cần phân biệt tổng chiều dày 31,8 mm với chiều dày thân bích khoảng 30,2 mm để tránh kết luận sai do cách thể hiện gờ RF trong từng catalog.
Thông số lỗ và bu lông kết nối
| Hạng mục | Giá trị |
|---|---|
| Đường kính vòng bu lông BCD | 200,0–200,2 mm |
| Số lượng lỗ bu lông | 8 lỗ |
| Đường kính lỗ | 22,4 mm |
| Kích thước stud bolt danh nghĩa | 3/4 inch |
| Chiều cao Raised Face | 1,6 mm |
Mặt bích ASME B16.5 Class 300 có sơ đồ khoan lỗ riêng, không nên mặc định lắp trực tiếp với mặt bích EN 1092-1 PN hoặc JIS cùng DN100. Kỹ sư cần đối chiếu OD, BCD, số lỗ và đường kính lỗ trước khi mua hàng.
Vật liệu ASTM A182 F304 có phù hợp để hàn không?
ASTM A182 F304 là thép không gỉ Austenitic rèn, có khả năng chống gỉ tốt trong nước sạch, khí, thực phẩm, dược phẩm và nhiều lưu chất công nghiệp thông thường. Ở nhiệt độ từ -29°C đến 38°C, vật liệu F304 Class 300 có áp suất định mức khoảng 49,6 bar; áp suất cho phép sẽ giảm khi nhiệt độ tăng.
Do SORF cần hàn góc trực tiếp vào ống, các dự án yêu cầu chống ăn mòn tại vùng ảnh hưởng nhiệt thường ưu tiên vật liệu dual certified ASTM A182 F304/F304L. F304L có hàm lượng carbon thấp hơn, giúp giảm nguy cơ nhạy cảm hóa và ăn mòn liên hạt sau hàn.
Inox 304 không nên được mặc định sử dụng cho nước biển hoặc dung dịch chloride đậm đặc. Trong các môi trường này, cần đánh giá chuyển sang F316/F316L.
Ứng dụng của stainless steel 304 slip-on flange
Mặt bích inox 304 SORF Class 300 DN100 thường được sử dụng trong hệ thống xử lý nước, thực phẩm – đồ uống, dược phẩm, hóa chất nhẹ, hơi, khí nén, đường ống công nghệ và các hệ thống tiện ích công nghiệp.
Kiểu Slip-On giúp căn chỉnh và thi công thuận tiện hơn WNRF. Tuy nhiên, với vị trí chịu rung động mạnh, tải trọng chu kỳ hoặc kết nối trực tiếp với máy bơm và máy nén, nên đánh giá sử dụng mặt bích cổ hàn WNRF để phân bố ứng suất tốt hơn.
Mặt bích inox 304 SORF Class 300 giá bao nhiêu?
Giá sản phẩm phụ thuộc vào xuất xứ, thương hiệu, vật liệu F304 hay F304L, khối lượng thực tế, số lượng đặt hàng và yêu cầu chứng chỉ. Khi cần mua mặt bích inox 304 SORF DN100, khách hàng nên cung cấp:
| Nội dung hỏi giá | Thông tin cần xác nhận |
|---|---|
| Quy cách | SORF, DN100, 4 inch |
| Vật liệu | ASTM A182 F304/F304L |
| Tiêu chuẩn | ASME B16.5 Class 300 |
| Hồ sơ | CO, CQ, MTC 3.1 |
| Kiểm tra bổ sung | PMI, UT hoặc IGC nếu có |
| Giao hàng | Số lượng, địa điểm, tiến độ |
Khi tìm 4 inch stainless steel SORF flange supplier hoặc A182 F304 Class 300 flange supplier, cần yêu cầu xác nhận Heat Number, xuất xứ và tình trạng chứng chỉ. Thông tin mặt bích inox 304 tồn kho, giao nhanh phải được kiểm tra theo số lượng và lô hàng tại thời điểm nhận yêu cầu.
