Van Màng Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Van màng – Diaphragm Valve là loại van chuyển vị tuyến tính sử dụng một màng đàn hồi để đóng, mở hoặc điều tiết dòng lưu chất. Điểm khác biệt quan trọng của loại van này là thiết kế không sử dụng hộp chèn làm kín ty van, nhờ đó màng ngăn vừa đóng vai trò làm kín dòng chảy, vừa cách ly lưu chất khỏi ty van, nắp van và môi trường bên ngoài. Nghiên Cứu Van Màng

Cấu tạo này khiến van màng đặc biệt phù hợp với các hệ thống có môi chất ăn mòn, độc hại, dễ kết tinh, chứa hạt rắn hoặc yêu cầu hạn chế rò rỉ ra môi trường.

Van màng hoạt động như thế nào?

Van màng đóng mở bằng cách ép một màng đàn hồi xuống bề mặt làm kín bên trong thân van.

Khi van đóng, trục van tác động lên compressor và ép màng xuống phần seat hoặc gờ đập của thân. Màng biến dạng và tạo thành bề mặt kín, ngăn dòng lưu chất đi qua.

Khi van mở, compressor nâng lên, màng trở về vị trí ban đầu và tạo không gian cho dòng lưu chất đi qua. Nghiên Cứu Van Màng

Điểm đáng chú ý là lưu chất không tiếp xúc trực tiếp với stem và phần lớn cơ cấu truyền động, bởi màng ngăn tạo một lớp phân cách giữa phần ướt và phần cơ khí của van.

Điều này khác với nhiều loại van bi, van cầu hoặc van cổng, nơi phần stem cần sử dụng packing để hạn chế rò rỉ dọc theo trục.

Cấu tạo của van màng

Một van màng công nghiệp thường gồm thân van, lớp lót nếu có, màng ngăn, compressor, stem và bonnet.

Thân van

Thân là bộ phận chịu áp lực chính. Tùy môi chất và điều kiện vận hành, thân có thể được chế tạo từ:

• Gang cầu
• Thép carbon WCB
• Inox CF8M
• Nhựa hoặc các vật liệu chuyên dụng khác

Đối với van dùng cho hóa chất, thân kim loại có thể được lót bằng vật liệu chống ăn mòn để tách hoàn toàn môi chất khỏi phần kim loại chịu lực. Nghiên Cứu Van Màng

Lớp lót thân van

Các vật liệu lót có thể bao gồm:

• PFA
• FEP
• ETFE
• Polypropylene
• Hard Rubber
• Soft Rubber

Nhóm fluoropolymer như PFA, FEP và ETFE được sử dụng khi cần khả năng kháng hóa chất cao. Cao su cứng hoặc cao su mềm lại được sử dụng ở một số môi trường có tính mài mòn hoặc slurry. Nghiên Cứu Van Màng

Màng ngăn

Màng là chi tiết quan trọng nhất của Diaphragm Valve vì đây vừa là bộ phận đóng kín dòng chảy vừa là ranh giới cách ly môi chất.

Vật liệu màng thường gặp:

• EPDM
• PTFE
• Modified PTFE
• Butyl
• Neoprene
• Soft Rubber

Ở các hệ thống hóa chất khắc nghiệt, màng có thể sử dụng cấu trúc hai lớp gồm lớp PTFE tiếp xúc với hóa chất và lớp elastomer như EPDM phía sau để tạo độ đàn hồi và phân bố lực nén. Nghiên Cứu Van Màng

Compressor và stem

Compressor nằm phía sau màng và truyền lực từ stem xuống màng.

Khi quay tay van hoặc actuator tác động, chuyển động của stem được chuyển thành chuyển động lên xuống của compressor. Compressor ép màng xuống seat để đóng van hoặc nâng lên để mở dòng.

Bonnet

Bonnet chứa stem, bushing và các chi tiết truyền động.

Do màng ngăn cách bonnet khỏi lưu chất, các chi tiết truyền động không phải tiếp xúc trực tiếp với môi chất ăn mòn. Một số thiết kế còn có weep hole hoặc vent hole để phát hiện tình trạng môi chất thẩm thấu hoặc màng bị hỏng. Nghiên Cứu Van Màng

Van màng Weir Type là gì?

Weir Type là loại van màng có một phần gờ nhô lên ở giữa thân van để tạo bề mặt làm kín cho màng.

Khi đóng, màng chỉ cần di chuyển một hành trình tương đối ngắn trước khi ép vào phần gờ này.

Thiết kế này giúp:

• Giảm độ biến dạng của màng
• Giảm mỏi cơ học do đóng mở lặp lại
• Cho phép sử dụng các vật liệu màng cứng hơn như PTFE
• Phù hợp hơn với điều tiết dòng
• Phù hợp với hóa chất ăn mòn mạnh

Nguồn kỹ thuật phân loại Weir Type là một trong hai thiết kế chính của van màng công nghiệp. Nghiên Cứu Van Màng

Do trong lòng van tồn tại gờ đập nên dòng chảy không hoàn toàn thẳng, dẫn đến mức sụt áp cao hơn Straight-Through Type.

Van màng Straight-Through là gì?

Straight-Through Type có lòng thân gần như thẳng và không có gờ đập nhô cao ở giữa dòng chảy.

Khi mở hoàn toàn, tiết diện dòng gần như full bore nên tổn thất áp suất tương đối thấp. Nghiên Cứu Van Màng

Thiết kế này thích hợp hơn với:

• Slurry
• Bùn
• Huyền phù
• Lưu chất có hạt
• Lưu chất dễ đóng cặn hoặc kết tinh

Do màng phải di chuyển xuống đáy thân để đóng kín, hành trình biến dạng của màng lớn hơn so với Weir Type. Vì vậy Straight-Through thường sử dụng các màng elastomer có độ đàn hồi cao hơn thay vì màng PTFE cứng. Nghiên Cứu Van Màng

So sánh van màng Weir Type và Straight-Through

Tài liệu kỹ thuật chỉ ra rằng Weir Type phù hợp với điều tiết và hóa chất hơn, trong khi Straight-Through ưu tiên khả năng thông dòng và xử lý huyền phù hoặc bùn. Nghiên Cứu Van Màng

Vật liệu màng EPDM

EPDM là một trong những vật liệu màng phổ biến của Diaphragm Valve.

Theo tài liệu kỹ thuật, EPDM có thể được sử dụng trong các môi trường như:

• Dung dịch kiềm
• Một số acid loãng
• Nước tinh khiết
• Một số chu trình CIP/SIP

Tuy nhiên EPDM không phù hợp với nhiều dung môi dầu mỏ, nhiên liệu và hydrocarbon. Nghiên Cứu Van Màng

Khi sử dụng EPDM cho hóa chất, cần kiểm tra đồng thời:

• Nồng độ hóa chất
• Nhiệt độ
• Áp suất
• Thời gian tiếp xúc
• Điều kiện vận hành liên tục hoặc gián đoạn

Không nên xác định tính tương thích chỉ dựa trên tên hóa chất.

Màng PTFE và Modified PTFE

PTFE được sử dụng khi yêu cầu khả năng kháng hóa chất cao hơn các elastomer thông thường.

Trong van màng hóa chất, cấu hình phổ biến là một lớp PTFE hoặc Modified PTFE tiếp xúc trực tiếp với lưu chất, kết hợp với lớp elastomer đàn hồi phía sau.

Modified PTFE có thể cải thiện khả năng chống creep, giảm thẩm thấu và tăng độ bền cơ học khi màng liên tục chịu biến dạng. Nghiên Cứu Van Màng

Các cấu hình này thường đi cùng thân van được lót PFA, FEP hoặc các fluoropolymer tương thích.

Van màng lót PFA và PTFE

Van màng lót fluoropolymer được sử dụng khi cần bảo vệ phần thân kim loại khỏi môi chất ăn mòn.

Thân bên ngoài đảm nhận chức năng chịu áp lực cơ học, còn lớp lining tạo bề mặt tiếp xúc với lưu chất.

Các vật liệu lining có thể gồm:

• PFA
• FEP
• ETFE
• PP
• Hard Rubber
• Soft Rubber

Tùy từng vật liệu, phạm vi hóa chất và nhiệt độ làm việc khác nhau. Nghiên Cứu Van Màng

IWISU hiện có dòng van màng lót hóa chất dành cho các ứng dụng yêu cầu vật liệu chống ăn mòn và nhiều cấu hình điều khiển khác nhau.

Van màng có kín hơn van thông thường không?

Ưu điểm quan trọng của van màng là màng ngăn cách hoàn toàn phần lưu chất với stem và bonnet.

Do thiết kế không sử dụng packing theo kiểu van truyền thống, nguy cơ rò rỉ dọc theo stem được giảm đáng kể. Đây là lý do Diaphragm Valve được sử dụng trong các hệ thống có môi chất độc, ăn mòn hoặc cần kiểm soát phát thải. Nghiên Cứu Van Màng

Ở vị trí seat, màng đàn hồi cũng có khả năng biến dạng quanh các hạt nhỏ nằm trên bề mặt làm kín, giúp duy trì độ kín tốt hơn trong một số môi trường có hạt rắn mịn. Nghiên Cứu Van Màng

Tuy nhiên khả năng làm kín thực tế vẫn phụ thuộc vào:

• Thiết kế van
• Vật liệu màng
• Pressure rating
• Tình trạng màng
• Chất rắn trong lưu chất
• Chu kỳ đóng mở

Van màng tay quay

Van màng tay quay sử dụng handwheel để nâng hoặc hạ compressor và màng.

Thiết kế manual phù hợp với các vị trí không yêu cầu đóng mở thường xuyên hoặc không cần điều khiển từ xa.

Một số thiết kế có travel stop để giới hạn hành trình, giúp tránh tình trạng người vận hành siết quá mức và gây hư hỏng màng. Nghiên Cứu Van Màng

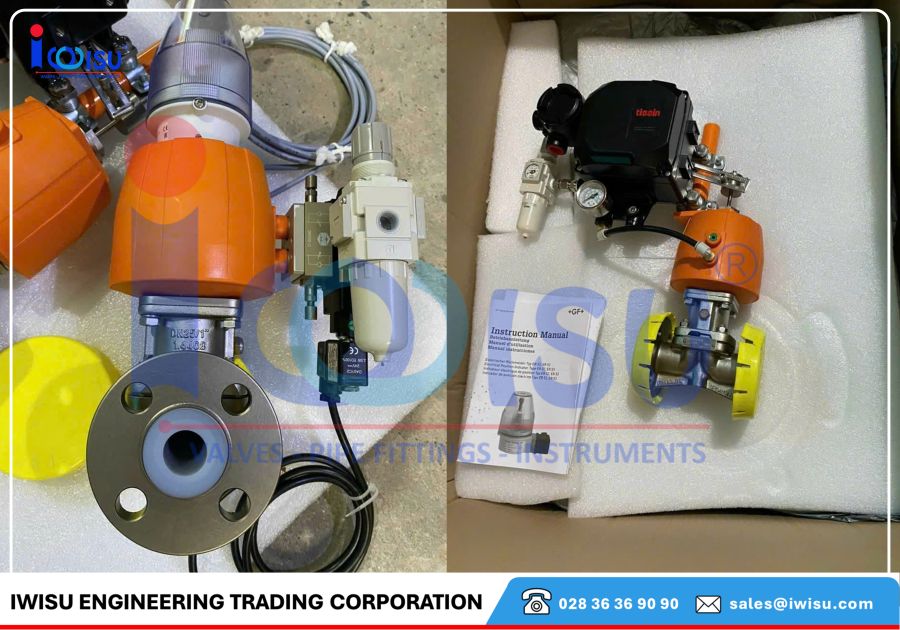

Van màng điều khiển khí nén

Van màng khí nén sử dụng pneumatic actuator để tự động hóa thao tác đóng mở hoặc điều tiết.

Các cấu hình actuator có thể gồm:

• Fail Close
• Fail Open
• Double Acting

Khi cần điều tiết tự động, actuator có thể kết hợp positioner và tín hiệu điều khiển như 4–20 mA. Nghiên Cứu Van Màng

Loại này thường xuất hiện trong dây chuyền hóa chất, process automation và các hệ thống yêu cầu interlock hoặc điều khiển từ PLC/DCS.

Van màng dùng cho hóa chất

Ứng dụng hóa chất là một trong những lĩnh vực quan trọng nhất của Diaphragm Valve.

Khả năng kết hợp thân chịu lực với lớp lining chống ăn mòn cho phép van được cấu hình cho nhiều môi trường như:

• Acid
• Kiềm
• Dung dịch muối
• Dung môi
• Hóa chất có tính ăn mòn cao

Đối với mỗi môi chất, vật liệu lining và diaphragm phải được xác định dựa trên chemical compatibility thực tế, không nên chỉ dựa vào material body. Nghiên Cứu Van Màng

Ví dụ một van có thân gang nhưng được lót PFA thì phần gang chủ yếu chịu tải cơ học; lưu chất tiếp xúc với PFA và vật liệu màng chứ không tiếp xúc trực tiếp với gang.

Van màng cho slurry và bùn

Straight-Through Diaphragm Valve thích hợp hơn với các môi trường slurry và bùn do lòng van ít gây cản trở dòng chảy.

Thiết kế full-bore giúp:

• Hạn chế điểm tích tụ cặn
• Cho hạt rắn đi qua dễ hơn
• Giảm nguy cơ tắc nghẽn
• Giảm tổn thất áp suất

Tài liệu kỹ thuật đề cập loại này trong các ứng dụng bùn khoáng, huyền phù và môi chất có xu hướng kết tinh. Nghiên Cứu Van Màng

Van màng cho nước tinh khiết và hệ thống vi sinh

Van màng cũng được sử dụng trong những hệ thống cần hạn chế vùng lưu chất tồn đọng và tránh nhiễm bẩn từ cơ cấu truyền động.

Ở các thiết kế chuyên dụng, body có thể được bố trí để đạt khả năng self-draining, hạn chế hold-up volume và hỗ trợ các chu trình vệ sinh như CIP/SIP. Nghiên Cứu Van Màng

Trong nhóm ứng dụng này, cấu hình thân inox, chất lượng bề mặt, diaphragm material và dead-leg đều trở thành những thông số quan trọng.

Van màng có dùng để điều tiết được không?

Có, đặc biệt là van màng Weir Type.

Thiết kế gờ đập tạo khả năng thay đổi tiết diện dòng tương đối ổn định theo hành trình của màng, cho phép sử dụng van cho throttling trong một số hệ thống process. Nghiên Cứu Van Màng

Tuy nhiên, điều tiết ở độ mở quá nhỏ có thể làm tăng vận tốc dòng cục bộ và gây xói mòn hoặc cavitation. Vì vậy đối với control service cần sizing dựa trên:

• Flow rate
• Inlet pressure
• Outlet pressure
• Temperature
• Cv hoặc Kv
• Đặc tính lưu chất

Không nên chỉ chọn DN theo kích thước đường ống.

Các tiêu chuẩn thường gặp của van màng

Van màng công nghiệp có các tiêu chuẩn riêng liên quan đến thiết kế, kích thước và kiểm tra áp lực.

Tài liệu nguồn mô tả MSS SP-88 và BS EN 13397 là hai tiêu chuẩn quan trọng dành cho van màng công nghiệp tại hệ Mỹ và Châu Âu. Nghiên Cứu Van Màng

Không phải mọi van màng đều đồng thời đáp ứng tất cả các tiêu chuẩn trên. Cần kiểm tra datasheet và certificate của đúng sản phẩm.

Ưu điểm của van màng

Ưu điểm lớn nhất của Diaphragm Valve nằm ở khả năng cách ly lưu chất khỏi cơ cấu truyền động.

Các đặc điểm đáng chú ý gồm:

• Không cần packing tiếp xúc trực tiếp với lưu chất
• Giảm nguy cơ rò rỉ theo stem
• Có thể sử dụng lining chống ăn mòn
• Phù hợp với nhiều hóa chất khó xử lý
• Có thể làm việc với lưu chất chứa hạt
• Màng có thể thay thế từ phía bonnet
• Có cấu hình manual và pneumatic
• Weir Type có khả năng throttling

Thiết kế top-entry cũng cho phép tiếp cận màng từ phía trên trong quá trình bảo trì mà không nhất thiết phải tháo toàn bộ body khỏi đường ống. Nghiên Cứu Van Màng

Hạn chế của van màng

Giới hạn lớn nhất của van màng đến từ chính diaphragm vì đây là một chi tiết polymer hoặc elastomer liên tục chịu biến dạng.

Một số hạn chế gồm:

• Pressure rating thấp hơn nhiều loại van kim loại áp cao
• Áp suất cho phép giảm khi nhiệt độ tăng
• Màng có tuổi thọ theo chu kỳ đóng mở
• Màng PTFE có thể xảy ra creep
• Một số hóa chất có thể thẩm thấu qua polymer
• Size lớn làm diện tích màng chịu áp tăng mạnh
• Không phải vật liệu màng nào cũng tương thích với mọi hóa chất

Nguồn kỹ thuật nhấn mạnh rằng pressure-temperature envelope của toàn bộ van có thể bị giới hạn bởi diaphragm chứ không phải chỉ bởi thân van. Nghiên Cứu Van Màng

Khi nào van màng là một lựa chọn đáng xem xét?

Van màng đáng được xem xét khi môi chất hoặc điều kiện vận hành khiến việc cách ly stem khỏi dòng chảy trở thành yếu tố quan trọng.

Một số trường hợp điển hình:

• Hóa chất ăn mòn
• Hóa chất độc hại
• Slurry và huyền phù
• Lưu chất dễ kết tinh
• Nước tinh khiết
• Process yêu cầu hạn chế contamination
• Dây chuyền cần actuator khí nén
• Hệ thống cần lining PTFE/PFA

Ngược lại, với các đường nước hoặc khí thông thường, áp suất cao và không có yêu cầu đặc biệt về hóa chất, các loại van phổ biến khác có thể thực tế hơn.

Thông tin cần có khi yêu cầu báo giá van màng

Đối với van màng công nghiệp, nên cung cấp:

• DN hoặc NPS
• Áp suất làm việc
• Nhiệt độ
• Môi chất
• Nồng độ hóa chất nếu có
• Body material
• Lining material
• Diaphragm material
• Weir Type hay Straight-Through
• Connection
• Tiêu chuẩn mặt bích
• Manual hay pneumatic
• Fail Open / Fail Close / Double Acting nếu dùng khí nén
• Cv/Kv nếu dùng để điều tiết
• Số lượng

Với hóa chất, tên môi chất thôi chưa đủ. Nồng độ và nhiệt độ có thể làm thay đổi đáng kể khả năng tương thích của PTFE, PFA, EPDM hoặc các elastomer khác.

Van màng tại IWISU

IWISU cung cấp các cấu hình Diaphragm Valve cho môi trường công nghiệp và hóa chất với nhiều lựa chọn về vật liệu lining, diaphragm, kiểu kết nối và phương thức điều khiển.

Một số cấu hình có thể bao gồm:

• Van màng PTFE
• Van màng PFA
• Van màng EPDM
• Van màng lót hóa chất
• Van màng tay quay
• Van màng điều khiển khí nén
• Weir Type
• Straight-Through Type
• Mặt bích JIS / DIN / ANSI tùy sản phẩm

Có thể tham khảo thêm van màng lót hóa chất thương hiệu Fluonics Hàn Quốc hoặc Swissfluid của Thụy Sĩ để xem cấu hình sản phẩm cụ thể.

Khi gửi specification, khách hàng nên cung cấp đầy đủ môi chất, nồng độ, nhiệt độ, áp suất, DN, lining và diaphragm material để đối chiếu khả năng tương thích trước khi xác nhận model.
