Thang đo mức từ tính – Magnetic Level Gauge và kính thủy đo mức – Sight Glass Level Gauge đều cho phép người vận hành quan sát mức chất lỏng trực tiếp tại thiết bị mà không bắt buộc phải phụ thuộc vào màn hình DCS.
Tuy nhiên, hai thiết bị thể hiện mức bằng hai nguyên lý hoàn toàn khác nhau.
Kính thủy cho phép người vận hành nhìn trực tiếp lưu chất bên trong cột đo. Trong khi đó, thang đo mức từ tính chứa lưu chất trong một buồng kín, sử dụng phao từ và bộ chỉ thị bên ngoài để thể hiện vị trí mức.
Khác biệt tưởng như đơn giản này ảnh hưởng trực tiếp đến khả năng sử dụng ở áp suất cao, nhiệt độ cao, lưu chất độc hại, chất lỏng màu tối, yêu cầu quan sát trạng thái lưu chất và khả năng đưa tín hiệu mức về hệ thống điều khiển.
Vì vậy không nên kết luận rằng Magnetic Level Gauge luôn tốt hơn kính thủy hoặc ngược lại. Thiết bị phù hợp phụ thuộc vào mục đích quan sát và điều kiện process thực tế.
Magnetic Level Gauge và kính thủy đo mức hoạt động khác nhau thế nào?
Với kính thủy đo mức, một phần lưu chất trong bồn hoặc bình áp lực đi vào cột kính thông qua các kết nối trên và dưới. Theo nguyên lý bình thông nhau, mức chất lỏng nhìn thấy trong kính tương ứng với mức trong thiết bị.
Ưu điểm lớn nhất là người vận hành nhìn thấy chính lưu chất thực tế.
Với Magnetic Level Gauge, lưu chất cũng đi vào một buồng bypass bên ngoài bồn. Tuy nhiên buồng này thường được chế tạo bằng kim loại hoặc vật liệu process phù hợp và không cần trong suốt.
Bên trong chamber có một phao chứa hệ nam châm vĩnh cửu. Khi mức chất lỏng thay đổi, phao di chuyển theo và tác động không tiếp xúc lên dải cờ hoặc roller từ tính phía ngoài. Catalogue kỹ thuật bạn cung cấp mô tả buồng bypass được kết nối với bồn bằng ít nhất hai process connection; từ trường của phao truyền xuyên qua thành chamber và làm các phần tử hiển thị xoay 180° để tạo cột màu chỉ thị mức.
Điểm khác biệt cốt lõi có thể tóm tắt:
Kính thủy cho thấy lưu chất. Magnetic Level Gauge cho thấy vị trí của phao đại diện cho mức lưu chất.
So sánh thang đo mức từ tính và kính thủy
| Tiêu chí | Thang đo mức từ tính | Kính thủy đo mức |
|---|---|---|
| Nguyên lý hiển thị | Phao từ + cờ/roller bên ngoài | Nhìn trực tiếp chất lỏng qua kính |
| Cần nguồn điện để xem mức | Không | Không |
| Người vận hành nhìn trực tiếp lưu chất | Không | Có |
| Bộ chỉ thị tiếp xúc môi chất | Không | Kính là một phần của vùng quan sát process |
| Môi chất màu tối/đục | Dễ nhận biết mức qua cờ màu | Có thể khó nhìn trực tiếp |
| Quan sát màu sắc lưu chất | Không | Có |
| Quan sát bọt/sôi/cặn | Hạn chế | Có lợi thế |
| Tích hợp transmitter mức | Thuận tiện | Thường cần giải pháp bổ sung riêng |
| Tích hợp High/Low switch | Có thể | Không phải chức năng cơ bản |
| Khoảng đo dài | Thuận lợi | Phụ thuộc cấu trúc, có thể cần nhiều section |
| Vật liệu chamber | Nhiều lựa chọn | Phụ thuộc thiết kế kính và body |
| Dùng cho điều kiện process khắc nghiệt | Có nhiều cấu hình chuyên dụng | Phải chọn đúng loại kính theo pressure/temperature |
| Chi phí ban đầu | Thường cao hơn cấu hình kính đơn giản | Thường kinh tế với service cơ bản |
Các nhà sản xuất thiết bị đo quốc tế cũng xem việc tách bộ hiển thị ra khỏi lưu chất là một trong những khác biệt lớn nhất giữa Magnetic Level Indicator và sight glass.
Khi nào thang đo mức từ tính có lợi thế?
Khi môi chất màu tối hoặc khó quan sát trực tiếp
Nếu chất lỏng:
- màu đen;
- đục;
- bám màu mạnh;
- khó phân biệt mức qua kính;
thì việc quan sát trực tiếp có thể không thuận tiện.
Magnetic Level Gauge không phụ thuộc vào độ trong suốt hoặc màu sắc của lưu chất để hiển thị local level.
Catalogue tham chiếu còn nêu rằng nguyên lý đo có thể hoạt động độc lập với một số thay đổi vật lý của môi chất như conductivity, dielectric properties, vapour, condensation hoặc bubble formation trong phạm vi thiết kế phù hợp.

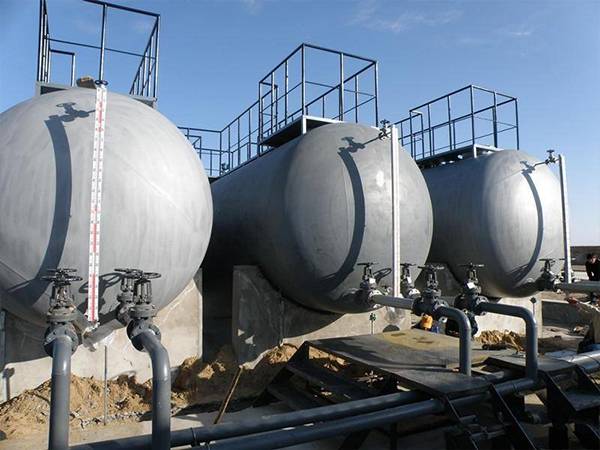

Đây là một lý do Magnetic Level Gauge thường xuất hiện trong hệ thống dầu khí, hóa dầu và hóa chất.
Khi áp suất làm việc cao
Không nên nói rằng kính thủy “không dùng được cho áp suất cao”, vì vẫn tồn tại các level gauge glass được thiết kế riêng cho pressure service.
Tuy nhiên Magnetic Level Gauge có một lợi thế kiến trúc: pressure boundary chính có thể là một chamber kim loại, trong khi dải hiển thị từ nằm bên ngoài chamber.
Các cấu hình bypass tham chiếu có phạm vi rất rộng:
- compact khoảng 40 bar;
- standard khoảng 100 bar;
- high-pressure tới khoảng 385 bar;
- product family được công bố cho điều kiện từ vacuum đến khoảng 400 bar tùy thiết kế.
Điều này giúp Magnetic Level Gauge có nhiều lựa chọn trong các bình áp lực, separator, receiver và process vessel.
Khi nhiệt độ rất cao hoặc rất thấp
Các cấu hình Magnetic Level Gauge bằng inox trong catalogue có thể làm việc từ khoảng -196°C đến +450°C, tùy version.
Bộ hiển thị cũng được chia thành:
standard magnetic display cho điều kiện dưới khoảng 200°C;
và high-temperature display khi nhiệt độ cao hơn.
Điều này đặc biệt hữu ích trong:
- hóa dầu;
- khí hóa lỏng;
- condensate;
- dầu tải nhiệt;
- thiết bị process nhiệt độ cao.
Tuy nhiên cần nhớ rằng con số -196°C đến +450°C là giới hạn của những cấu hình cụ thể, không phải mọi Magnetic Level Gauge đều mặc nhiên chịu được toàn bộ dải này.
Khi nào kính thủy vẫn có lợi thế rõ ràng?
Đây là phần rất quan trọng vì kính thủy không phải một công nghệ “cũ nên phải thay”.
Ưu thế lớn nhất của kính thủy là người vận hành nhìn trực tiếp lưu chất.
Ví dụ, ngoài mức chất lỏng, người vận hành còn có thể quan sát:
màu sắc
để phát hiện thay đổi trạng thái hoặc contamination.
bọt
để nhận biết foaming.
hiện tượng sôi
trong một số process.
cặn hoặc chất rắn
nếu chúng nhìn thấy qua vùng quan sát.
phân lớp chất lỏng
trong một số trường hợp.
Magnetic Level Gauge chỉ cho biết vị trí của phao. Nó không cho người vận hành nhìn thấy màu, độ trong hay trạng thái trực quan thực tế của lưu chất.
Đây cũng là trade-off được các tài liệu comparison của ngành nhấn mạnh: sight glass cho direct process view, trong khi MLI ưu tiên một chỉ thị mức bên ngoài chamber.
Do đó với một hệ thống đơn giản, điều kiện pressure-temperature phù hợp và nhu cầu chính là nhìn trực tiếp chất lỏng, kính thủy vẫn có lý do tồn tại rất rõ.
Xem ngay Catalog kính thủy xem mức chất lỏng tại đây
Magnetic Level Gauge có an toàn hơn kính thủy không?
Không nên biến câu hỏi này thành một kết luận tuyệt đối.
Về mặt cấu trúc, Magnetic Level Gauge có lợi thế là bộ chỉ thị không trực tiếp tạo thành pressure boundary chứa lưu chất.
Catalogue mô tả rõ chamber và float có thể nằm trong vùng process, còn magnetic display được tách khỏi measuring chamber bằng thành kín áp và kín khí.
Với kính thủy, kính và gasket là một phần của assembly ngăn lưu chất thoát ra ngoài.
Bởi vậy trong một số service:
- độc hại;
- dễ cháy;
- áp suất cao;
- nhiệt độ cao;
- có nguy cơ va đập cơ học;
người thiết kế có thể ưu tiên Magnetic Level Gauge để giảm phụ thuộc vào cửa quan sát bằng kính.
Đây cũng là một trong những lý do MLI ngày càng được dùng thay thế sight glass trong một số dự án mới hoặc retrofit công nghiệp.
Nhưng điều đó không có nghĩa một kính thủy được thiết kế, lắp đặt và vận hành đúng specification là không an toàn.
Thang đo mức từ tính có cần điện không?
Nếu chỉ cần local indication, câu trả lời là không.
Phao và dải hiển thị hoạt động nhờ từ trường.
Ngay cả khi nguồn điện của nhà máy bị mất, cột hiển thị cơ học vẫn thể hiện vị trí mức. Đây là một trong những đặc tính được catalogue nhấn mạnh.
Kính thủy cũng không cần điện để quan sát trực tiếp.
Vì vậy ở tiêu chí:
Local indication không phụ thuộc nguồn điện
cả hai công nghệ đều có lợi thế.
Khác biệt bắt đầu xuất hiện khi nhà máy muốn đưa thông tin mức về DCS.
Khi cần tín hiệu 4–20mA thì loại nào thuận tiện hơn?
Magnetic Level Gauge có lợi thế rõ ở đây.
Do phao đã mang hệ nam châm, bên ngoài chamber có thể gắn thêm:
- Reed level transmitter;
- Magnetostrictive transmitter;
- Magnetic switch.
Catalogue tham chiếu cho phép bổ sung cả level transmitter và magnetic switch như những option của hệ thống.
Như vậy cùng một assembly có thể đảm nhiệm:
local visual indication
và đồng thời:
continuous level signal về DCS
cũng như:
High / Low / High-High / Low-Low alarm
tùy cấu hình instrument.
Với kính thủy, nếu muốn có tín hiệu điện liên tục, thông thường hệ thống phải có thêm một công nghệ đo mức khác.
Đây là lý do Magnetic Level Gauge không nên chỉ được xem là “một chiếc thước thay kính”. Nó có thể trở thành platform để kết hợp chỉ thị local và instrumentation điện tử.
Tỷ trọng lưu chất là thông số đặc biệt quan trọng với Magnetic Level Gauge
Đây là khác biệt kỹ thuật dễ bị bỏ qua.
Phao Magnetic Level Gauge hoạt động dựa trên lực nổi.
Do đó cùng một chamber nhưng thay đổi lưu chất có thể làm thay đổi khả năng nổi của phao.
Product family tham chiếu có thể được thiết kế cho density từ khoảng 340 kg/m³ trở lên, nhưng phao thực tế vẫn phải được chọn theo process condition.
Catalogue top-mounted thậm chí chỉ rõ thiết kế float phụ thuộc vào:
density + pressure + temperature + insertion length.
Do đó RFQ kiểu:
Magnetic Level Gauge, 2″, Class 300, SS316
vẫn chưa đủ.
Supplier còn cần biết:
Specific Gravity / Density là bao nhiêu?
Kính thủy quan sát trực tiếp không phụ thuộc vào một magnetic float để xác định độ cao mức, nên đây là một khác biệt đáng kể giữa hai công nghệ.
Nếu lưu chất có độ nhớt cao thì sao?
Magnetic Level Gauge sử dụng phao chuyển động trong chamber.
Nếu môi chất:
- đặc;
- có độ nhớt cao;
- dễ đông;
- kết tinh;
thì khả năng chuyển động tự do của phao phải được kiểm tra.
Một giải pháp là sử dụng heating jacket hoặc heat tracing để duy trì lưu chất ở trạng thái phù hợp.
Catalogue tham chiếu có riêng cấu hình chamber với heating jacket, nhiệt độ có thể tới +450°C và áp suất chamber tới khoảng 64 bar tùy thiết kế.
Vì vậy không nên hiểu rằng Magnetic Level Gauge không cần quan tâm tới tính chất lưu chất chỉ vì phần hiển thị nằm ngoài chamber.
Measuring Range dài thì nên xem xét loại nào?
Magnetic Level Gauge dạng bypass có lợi thế khi cần một khoảng đo tương đối dài.
Cấu hình tiêu chuẩn tham chiếu có centre-to-centre khoảng 150–6.000 mm, và chiều dài lớn hơn có thể được thiết kế theo yêu cầu.
Kính thủy cũng có thể bao phủ chiều cao đáng kể, nhưng tùy thiết kế có thể phải chia thành nhiều gauge section.
Đối với bồn hoặc vessel cao, đây là một trong những yếu tố nên đưa vào so sánh ngay từ giai đoạn thiết kế.
Thang đo mức từ tính hay kính thủy phù hợp hơn?
Không nên lựa chọn chỉ theo câu hỏi “loại nào hiện đại hơn”.
Có thể định hướng ban đầu như sau:
| Yêu cầu hệ thống | Hướng nên xem xét |
|---|---|
| Cần nhìn trực tiếp chất lỏng | Kính thủy |
| Cần quan sát màu, bọt, cặn | Kính thủy |
| Chỉ cần local indication không điện | Cả hai |
| Lưu chất đục hoặc màu rất tối | Magnetic Level Gauge |
| Muốn bộ hiển thị tách khỏi process fluid | Magnetic Level Gauge |
| Cần tích hợp 4–20mA | Magnetic Level Gauge + transmitter |
| Cần báo High/Low | Magnetic Level Gauge + magnetic switch |
| Áp suất/nhiệt độ cao | Kiểm tra cấu hình MLG và gauge glass phù hợp |
| Cryogenic | Cần thiết kế chuyên dụng; MLG có các version tới -196°C |
| Chemical service | Kiểm tra compatibility của cả hai công nghệ |
| Range dài nhiều mét | Magnetic Level Gauge đáng xem xét |
| Utility đơn giản, cần giải pháp kinh tế | Kính thủy có thể phù hợp |
Bảng trên chỉ dùng để shortlist công nghệ, không thay thế process datasheet.
Có thể sử dụng cả hai cùng lúc không?
Có.
Trong những hệ thống quan trọng, nhà thiết kế không nhất thiết phải chọn một rồi loại bỏ hoàn toàn loại còn lại.
Ví dụ một thiết bị có thể sử dụng:
Magnetic Level Gauge
để cung cấp local level rõ ràng và kết hợp transmitter;
đồng thời bố trí một phương pháp đo độc lập khác nếu yêu cầu redundancy hoặc safety integrity.
Điều quan trọng là xác định vai trò của từng thiết bị:
visual indication
khác với:
continuous control measurement
và cũng khác với:
independent safety level protection.
Không nên mặc định rằng một thiết bị hiển thị local duy nhất phải đảm nhiệm toàn bộ ba chức năng.
Cần kiểm tra những thông số nào trước khi chọn?
Với Magnetic Level Gauge, các thông tin đặc biệt quan trọng gồm:
| Thông số | Vì sao cần |
|---|---|
| Lưu chất | Material compatibility |
| Density / Specific Gravity | Thiết kế phao |
| Operating pressure | Chamber + float |
| Operating temperature | Material + magnet + display |
| Measuring range | Chiều dài thiết bị |
| Centre-to-centre | Match nozzle bồn |
| Connection | Flange / thread / weld |
| Hazardous area | Chọn electrical accessories |
| 4–20mA | Có cần transmitter |
| H/L alarm | Có cần magnetic switch |
Catalogue Magnetic Level Gauge cũng yêu cầu khi đặt hàng phải xác định material, operating pressure, temperature, density, process connection, centre-to-centre distance và approvals.
Với kính thủy, ngoài pressure/temperature/material còn phải kiểm tra loại glass, gasket, chiều dài section và construction tương ứng với service.
Kết luận
Thang đo mức từ tính và kính thủy đều là giải pháp quan sát mức chất lỏng tại chỗ, nhưng chúng không cung cấp cùng một loại thông tin.
Kính thủy có ưu thế lớn nhất khi người vận hành cần:
nhìn trực tiếp chính lưu chất
để quan sát màu sắc, bọt, cặn hoặc trạng thái thực tế.
Magnetic Level Gauge có lợi thế khi yêu cầu:
cách ly bộ hiển thị khỏi lưu chất, range dài, điều kiện process khắc nghiệt hoặc tích hợp transmitter và level switch.
Đặc biệt, các cấu hình Magnetic Level Gauge hiện nay có thể mở rộng từ ứng dụng thông thường tới áp suất cao, cryogenic, nhiệt độ cao, môi chất ăn mòn và hệ thống cần tín hiệu 4–20mA, nhưng mỗi configuration phải được lựa chọn theo pressure, temperature, density và material thực tế.
Vì vậy câu hỏi đúng không phải:
“Magnetic Level Gauge hay kính thủy tốt hơn?”
mà là:
“Nhà máy cần nhìn trực tiếp lưu chất hay cần một chỉ thị mức tách biệt, có khả năng mở rộng thành hệ thống đo và cảnh báo?”
Từ câu trả lời này mới xác định được công nghệ phù hợp cho từng bồn chứa hoặc thiết bị process.
