Trong thế giới van công nghiệp, van bướm kiểu Lug được xem là một trong những thiết kế linh hoạt, dễ bảo trì và đáng tin cậy nhất. Bạn có thể thấy chúng ở khắp nơi — từ hệ thống nước sạch, đường ống PCCC, đến các nhà máy hóa chất và xử lý nước thải. Nhưng điều gì khiến loại van này được ưa chuộng đến vậy? Hãy cùng tìm hiểu chi tiết trong bài viết này nhé.

1. Van bướm dạng Lug là gì?

Định nghĩa chung

Van bướm dạng Lug (Lug Type Butterfly Valve) là loại van bướm được thiết kế với các tai lắp ren (lug) quanh thân van. Nhờ đó, nó có thể được bắt bu-lông trực tiếp với hai mặt bích ở hai đầu đường ống, tạo nên một kết nối chắc chắn và dễ tháo lắp.

Khác với dạng wafer – vốn “kẹt giữa” hai mặt bích bằng bulông xuyên qua – van Lug có tai độc lập cho mỗi bulông, giúp tháo rời một bên đường ống mà không cần ảnh hưởng đến bên còn lại. Đây là lý do tại sao loại này rất được ưa chuộng trong bảo trì, sửa chữa từng đoạn ống riêng lẻ.

So sánh với van bướm wafer và dạng mặt bích

2. Đặc điểm thiết kế nổi bật của van bướm Lug

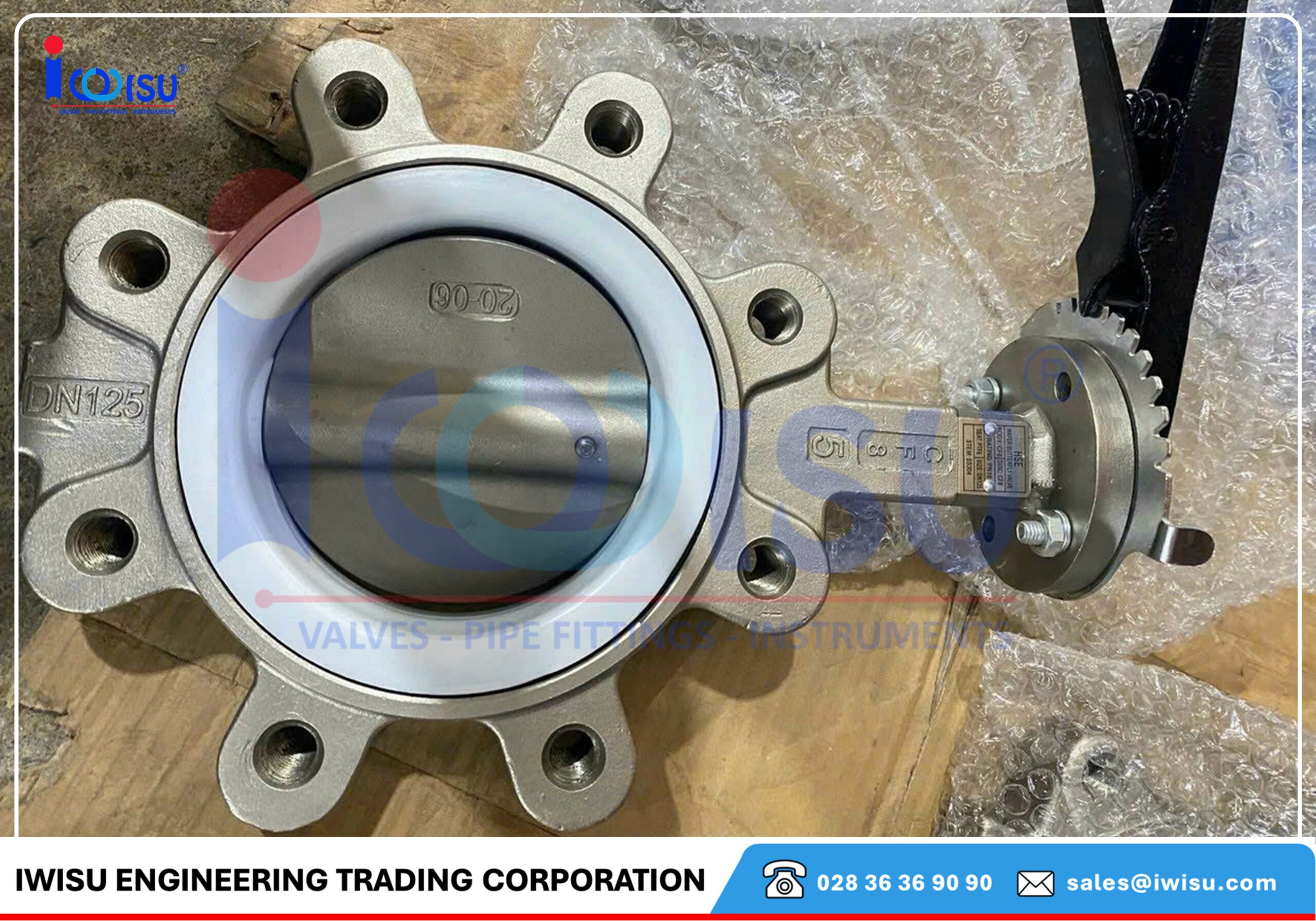

Cấu tạo phần thân và tai lắp (lug)

Thân van thường được làm từ gang, inox, hoặc thép carbon. Mỗi tai lắp (lug) có lỗ ren, giúp bulông siết trực tiếp vào, không cần xuyên qua cả van. Thiết kế này giúp van có thể lắp một chiều hoặc hai chiều tùy ứng dụng.

Cách lắp đặt giữa hai mặt bích

Van được đặt giữa hai mặt bích của đường ống, và mỗi bulông siết riêng biệt qua từng tai lắp. Điều này tạo nên sự linh hoạt trong việc tháo lắp một bên ống mà không ảnh hưởng đến lưu chất trong phần còn lại.

Ưu điểm cơ học và tính bảo trì

Nhờ có tai ren riêng biệt, van Lug chịu lực tốt hơn và dễ dàng tháo lắp trong không gian hạn chế. Đặc biệt, loại này thường được chọn cho các vị trí cần tháo rời một phía của hệ thống để bảo trì hoặc kiểm tra mà không phải ngắt toàn bộ đường ống.

3. Nguyên lý hoạt động của van bướm dạng Lug

Cấu tạo cơ bản và cách đóng/mở

Van bướm Lug có cấu tạo gồm: thân van, đĩa (disc), trục (shaft), seat (gioăng làm kín) và bộ điều khiển. Khi người vận hành xoay tay gạt hoặc tay quay, trục van quay kéo theo đĩa van xoay 90°, từ đó mở hoặc chặn dòng chảy.

Cơ chế truyền động

• Tay gạt: Dễ vận hành, thích hợp cho van DN50–DN150.

• Tay quay (gear box): Dùng cho kích thước lớn, lực mô-men cao.

• Khí nén: Đóng mở nhanh, dùng trong hệ thống tự động hóa.

• Điện: Dễ điều khiển từ xa, dùng trong dây chuyền công nghiệp.

4. Phân loại van bướm dạng Lug theo vật liệu

Thân van

• Gang dẻo (Ductile Iron): Phổ biến nhất, giá hợp lý, chịu áp tốt.

• Inox (SS304/SS316): Chống ăn mòn, phù hợp hóa chất, thực phẩm.

• Thép carbon: Dùng cho hệ thống áp lực cao, dầu khí.

Đĩa van (Disc)

Thường dùng vật liệu inox, gang mạ Ni hoặc nhôm-bronze tùy môi trường. Với chất lỏng ăn mòn như hóa chất, chọn inox 316 là giải pháp bền vững nhất.

Seat (gioăng làm kín)

• EPDM: Dùng cho nước, khí, nhiệt độ <120°C.

• PTFE (Teflon): Chống hóa chất, nhiệt độ cao.

• NBR: Chống dầu, phù hợp hệ thống khí nén.

5. Tiêu chuẩn sản xuất và kết nối

Tiêu chuẩn mặt bích

Phổ biến gồm:

• JIS 10K / 16K (Nhật Bản)

• DIN PN10 / PN16 (Châu Âu)

• ANSI 150LB / 300LB (Mỹ)

Áp suất làm việc và kích thước

• Áp suất định mức: PN10–PN16 hoặc Class 150.

• Kích thước phổ biến: DN40 đến DN600, thậm chí DN1000 cho hệ thống lớn.

6. Ưu điểm và hạn chế của van bướm dạng Lug

Ưu điểm

• Có thể tháo một bên ống mà không ngừng toàn bộ hệ thống.

• Gọn nhẹ, chi phí thấp hơn so với van cầu hoặc van bi flanged.

• Phù hợp cho hệ thống có giới hạn không gian.

• Dễ bảo trì, thay seat hoặc disc nhanh chóng.

Hạn chế

• Không phù hợp cho môi trường có áp suất quá cao (trên 20 bar).

• Khi mở một phần, dòng chảy có thể gây rung nhẹ.

• Cần chọn đúng vật liệu seat để tránh rò rỉ trong môi trường hóa chất mạnh.

7. Ứng dụng thực tế trong công nghiệp

Cấp thoát nước và xử lý nước thải

Van bướm Lug thường được dùng trong nhà máy nước, khu dân cư, và hệ thống xử lý nước thải nhờ khả năng lắp đặt linh hoạt và chi phí thấp.

Hệ thống HVAC, PCCC

Trong các tòa nhà, trung tâm thương mại, van Lug được sử dụng để điều tiết dòng nước làm mát hoặc nước chữa cháy, kết hợp với tay quay hoặc actuator điện.

Công nghiệp thực phẩm, hóa chất, dầu khí

Với vật liệu inox và gioăng PTFE, van Lug có thể chịu môi trường acid, base, dung môi, hoặc hơi nước – rất phổ biến trong các nhà máy bia, dầu ăn, hoặc hóa chất.

8. Hướng dẫn lựa chọn van bướm dạng Lug phù hợp

Dựa trên môi trường làm việc

• Nước, khí → EPDM seat, thân gang

• Hóa chất → PTFE seat, thân inox

• Hơi nước → NBR seat, thân thép

Dựa trên cơ cấu điều khiển

• Hệ thống đơn giản → tay gạt

• Cỡ lớn hoặc tự động → actuator khí nén hoặc điện

Dựa trên tiêu chuẩn đường ống

Đảm bảo tiêu chuẩn mặt bích tương thích (JIS, DIN, ANSI). Mỗi tiêu chuẩn có kích thước lỗ bulông và khoảng cách khác nhau – chọn sai có thể không lắp vừa.

9. Bảo trì và kiểm tra van trong quá trình sử dụng

Cách bảo trì định kỳ

• Kiểm tra tình trạng seat: nếu bị chai hoặc nứt, nên thay ngay.

• Tra dầu mỡ cho trục van định kỳ (6 tháng/lần).

• Nếu van điều khiển điện/khí, cần kiểm tra tín hiệu điều khiển và độ kín khi đóng.

Dấu hiệu cần thay thế

• Van đóng không kín hoàn toàn.

• Đĩa bị ăn mòn hoặc kẹt khi xoay.

• Seat bị rò rỉ khi thử áp.

10. Kết luận

Van bướm dạng Lug là lựa chọn tuyệt vời cho các hệ thống đường ống cần linh hoạt, dễ bảo trì và chi phí hợp lý. Với thiết kế đặc trưng có tai ren độc lập, van Lug giúp người dùng dễ dàng tháo rời từng đoạn mà không phải ngắt toàn bộ hệ thống – một ưu thế rõ ràng trong công nghiệp.

Dù bạn đang thiết kế hệ thống cấp nước, xử lý nước thải hay lắp đặt trong nhà máy hóa chất, việc chọn đúng vật liệu, seat, tiêu chuẩn và cơ cấu điều khiển sẽ giúp đảm bảo hiệu suất và tuổi thọ tối đa cho van.

11. Câu hỏi thường gặp (FAQ)

1. Van bướm dạng Lug có thể dùng cho hệ thống áp cao không?
Không khuyến khích dùng cho áp suất > 20 bar, nên chuyển sang van cầu hoặc van bi flanged.

2. Có thể lắp van Lug ở vị trí nằm ngang không?
Có, nhưng cần đảm bảo trục van song song với mặt đất để tránh tích tụ cặn trong thân.

3. Van Lug và van Wafer khác nhau thế nào về bảo trì?
Van Lug có thể tháo một bên ống, van Wafer thì phải tháo cả hai – do đó van Lug bảo trì tiện hơn.

4. Có thể thay seat của van Lug riêng lẻ không?
Được. Chỉ cần tháo nắp van, kiểm tra gioăng, thay mới đúng vật liệu tương ứng.

5. Van bướm Lug có dùng được cho hơi nước không?
Có, nếu chọn seat NBR hoặc PTFE chịu nhiệt, thân inox hoặc thép carbon.
