Nếu bạn đang tìm hiểu về van bướm Wafer, có lẽ bạn đã từng thấy chúng trong các hệ thống ống nước, xử lý nước thải hay nhà máy công nghiệp. Đây là loại van phổ biến bậc nhất trong nhóm van công nghiệp nhờ thiết kế nhỏ gọn, dễ lắp đặt và giá thành hợp lý. Cùng tìm hiểu chi tiết về loại van này để hiểu vì sao nó được ưa chuộng đến vậy nhé.

1. Van Bướm Dạng Wafer Là Gì?

Khái Niệm Cơ Bản

Van bướm dạng Wafer (Wafer Type Butterfly Valve) là loại van dùng để đóng, mở hoặc điều tiết dòng chảy trong đường ống. Tên gọi “Wafer” xuất phát từ kiểu kết nối dạng kẹp – van được kẹp giữa hai mặt bích của đường ống, cố định bằng bulong xuyên qua.

Khác với van bi hay van cổng, van bướm wafer hoạt động nhờ đĩa van xoay 90 độ, cho phép đóng mở nhanh, tiết kiệm không gian lắp đặt và giảm chi phí bảo trì.

So Sánh Nhanh Giữa Kiểu Wafer Và Kiểu Lug

• Van bướm Wafer: Kẹp giữa hai mặt bích, tháo lắp nhanh, giá rẻ, phù hợp với hệ thống nước và khí.

• Van bướm Lug: Có tai bắt bulong riêng, cho phép tháo từng phía đường ống, phù hợp hệ thống công nghiệp áp cao hoặc yêu cầu bảo trì linh hoạt.

2. Cấu Tạo Của Van Bướm Dạng Wafer

Một van bướm wafer tiêu chuẩn bao gồm 5 bộ phận chính:

Thân Van (Body)

Là phần khung bảo vệ toàn bộ van, thường được làm từ gang, inox, thép hoặc nhựa. Thiết kế thân mỏng giúp tiết kiệm không gian và dễ lắp đặt giữa hai mặt bích.

Đĩa Van (Disc)

Đĩa là bộ phận đóng mở dòng chảy – tương tự như “cánh bướm”. Khi xoay 90°, đĩa nằm song song với dòng chảy (mở hoàn toàn). Khi xoay vuông góc, đĩa chặn hoàn toàn dòng chảy.

Trục Van (Shaft)

Truyền chuyển động từ tay gạt hoặc bộ điều khiển đến đĩa. Trục cần có độ cứng cao, khả năng chống ăn mòn và đảm bảo độ kín trong quá trình vận hành.

Gioăng Làm Kín (Seat)

Là vòng cao su hoặc Teflon, giúp ngăn rò rỉ chất lỏng hoặc khí khi van đóng hoàn toàn. Loại seat EPDM, NBR, PTFE thường được sử dụng tùy theo môi trường.

Bộ Điều Khiển

Van bướm wafer có thể điều khiển bằng:

• Tay gạt (cho DN nhỏ)

• Tay quay vô lăng (cho DN lớn)

• Bộ truyền động khí nén hoặc điện (tự động hóa công nghiệp)

3. Nguyên Lý Hoạt Động Của Van Bướm Dạng Wafer

Vận Hành Thủ Công

Khi xoay tay gạt hoặc vô lăng, trục van xoay theo, kéo theo đĩa xoay 90°.

• Đĩa song song với dòng chảy: van mở.

• Đĩa vuông góc với dòng chảy: van đóng.

Vận Hành Tự Động

Với bộ truyền động khí nén hoặc điện, thao tác đóng mở được điều khiển tự động bằng tín hiệu điện hoặc khí nén, rất tiện cho hệ thống tự động hóa.

4. Đặc Điểm Kỹ Thuật Nổi Bật

Thiết Kế Gọn Nhẹ

Wafer có thân mỏng, trọng lượng nhẹ, giúp giảm tải trọng cho hệ thống ống.

Kết Nối Kiểu Kẹp

Không cần mặt bích riêng, chỉ cần đặt van giữa hai flange hiện có, tiết kiệm không gian và chi phí lắp đặt.

Áp Suất Và Nhiệt Độ Làm Việc

Phụ thuộc vật liệu:

• Gang: PN10–PN16

• Inox: PN16–PN25

• Nhiệt độ tối đa: 120–180°C (tùy seat)

Khả Năng Chống Rò Rỉ

Nhờ thiết kế seat đàn hồi ôm sát đĩa van, van wafer đảm bảo độ kín gần như tuyệt đối.

5. Ưu Nhược Điểm Của Van Bướm Dạng Wafer

Ưu Điểm

• Trọng lượng nhẹ, dễ lắp đặt

• Giá thành thấp hơn so với van cổng hoặc van bi

• Dễ bảo trì, dễ thay thế

• Phù hợp nhiều môi trường làm việc

Nhược Điểm

• Không thích hợp với áp suất quá cao

• Khó sử dụng cho môi trường có độ nhớt cao hoặc chứa hạt rắn

• Gioăng dễ mòn nếu vận hành liên tục ở nhiệt độ cao

6. Phân Loại Van Bướm Dạng Wafer Theo Chất Liệu

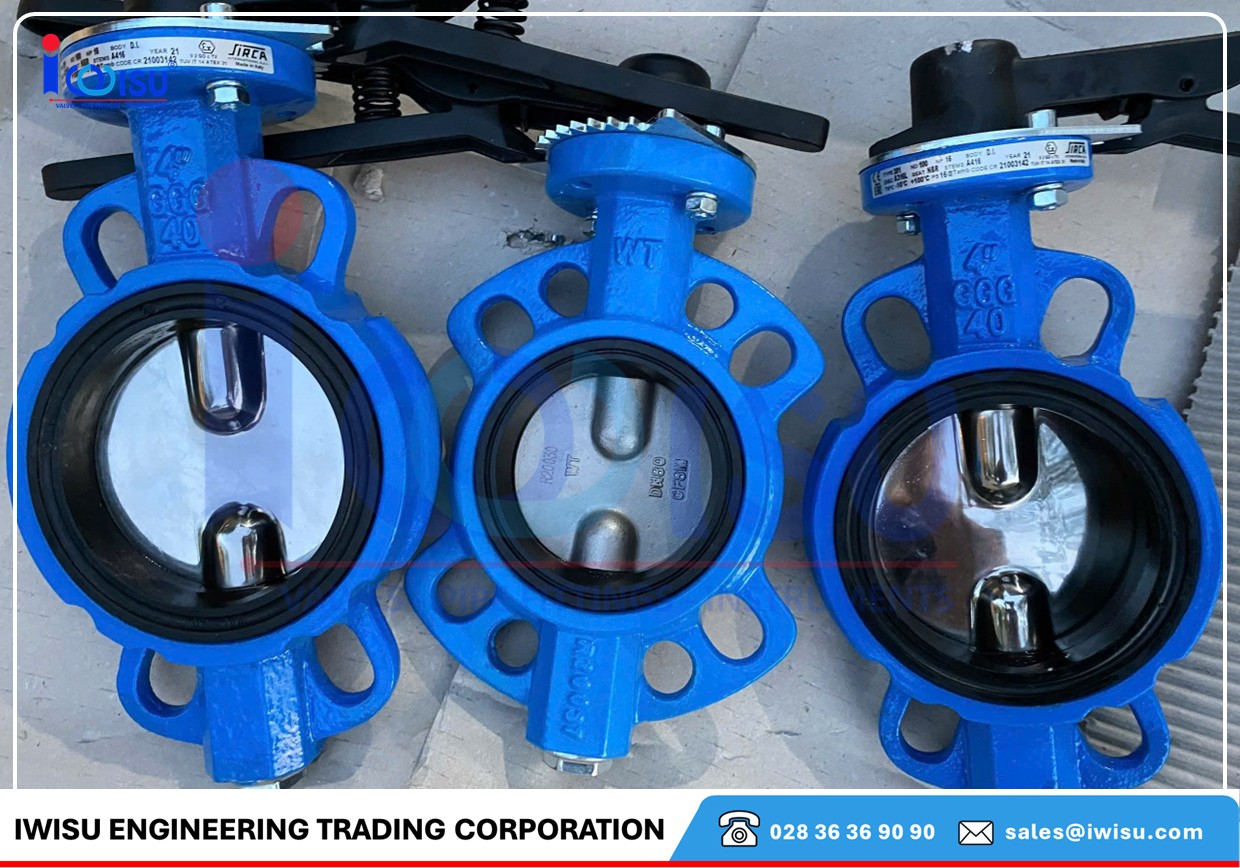

Van Bướm Wafer Thân Gang

Phổ biến nhất, dùng trong nước sạch, nước thải, PCCC.

Van Bướm Wafer Thân Inox

Chịu ăn mòn tốt, phù hợp hóa chất, thực phẩm, khí nén.

Van Bướm Wafer Thân Nhựa

Giá rẻ, nhẹ, dùng cho môi trường có tính ăn mòn nhẹ.

So Sánh Nhanh

7. Tiêu Chuẩn Kết Nối Và Kích Thước Van Bướm Wafer

Van wafer thường phù hợp với nhiều loại mặt bích khác nhau như:

• JIS 5K, 10K (Nhật Bản)

• ANSI 150, 300 (Mỹ)

• DIN PN10, PN16 (Châu Âu)

Kích thước thông dụng: DN50 → DN600 (tùy nhà sản xuất).
Lưu ý, khi chọn cần đối chiếu áp suất danh định và vật liệu seat để đảm bảo tương thích hệ thống.

8. Ứng Dụng Thực Tế Của Van Bướm Dạng Wafer

Trong Hệ Thống Xử Lý Nước

Điều tiết nước vào/ra, xả cặn, đóng ngắt dòng trong trạm bơm.

Trong Ngành HVAC Và PCCC

Kiểm soát lưu lượng nước lạnh hoặc nước chữa cháy.

Trong Ngành Hóa Chất Và Thực Phẩm

Với thân inox, seat PTFE – chịu hóa chất, an toàn cho thực phẩm.

9. Cách Lắp Đặt Và Bảo Dưỡng Van Bướm Dạng Wafer

Các Bước Lắp Đặt Chuẩn

1. Kiểm tra kích thước, tiêu chuẩn mặt bích.

2. Làm sạch bề mặt kết nối.

3. Đặt van chính giữa hai flange.

4. Xiết bulong đều tay theo đường chéo.

5. Kiểm tra hoạt động đóng mở.

Bảo Trì Định Kỳ

• Vệ sinh seat định kỳ để tránh đóng cặn.

• Kiểm tra trục, bulong, độ kín.

• Với van điều khiển tự động: kiểm tra nguồn khí/điện.

10. Kinh Nghiệm Lựa Chọn Van Bướm Dạng Wafer Phù Hợp

Lựa Chọn Theo Môi Trường Làm Việc

• Nước sạch: gang + seat EPDM.

• Khí nén: inox + seat PTFE.

• Hóa chất: inox 316 + seat Teflon.

Lựa Chọn Theo Kiểu Điều Khiển

• Tay gạt: DN50–DN150.

• Tay quay: DN200 trở lên.

• Khí nén/Điện: hệ thống tự động hóa.

KẾT LUẬN

Van bướm dạng Wafer là lựa chọn tối ưu cho những hệ thống cần van nhẹ, tiết kiệm không gian, dễ lắp đặt nhưng vẫn đảm bảo độ kín và độ bền. Với đa dạng vật liệu và kiểu điều khiển, dòng van này phù hợp cho hầu hết ngành công nghiệp – từ cấp nước, PCCC cho đến xử lý hóa chất.

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Van bướm dạng Wafer có thể lắp cho mọi loại mặt bích không?
Không hoàn toàn. Bạn cần chọn đúng tiêu chuẩn JIS, ANSI hoặc DIN tương ứng với hệ thống.

2. Van wafer có dùng cho hơi nóng không?
Có, nhưng cần chọn loại thân inox và seat chịu nhiệt như PTFE, Viton.

3. Có thể điều tiết lưu lượng bằng van wafer không?
Có thể, nhưng không chính xác tuyệt đối như van điều khiển tuyến tính. Nên dùng cho đóng/mở nhanh hoặc điều tiết thô.

4. Van wafer và van lug loại nào bền hơn?
Van lug có cấu tạo chắc chắn hơn, thích hợp cho áp cao. Van wafer nhẹ hơn, dễ tháo lắp, phù hợp hệ thống thông thường.

5. Khi nào nên chọn van bướm wafer điều khiển khí nén hoặc điện?
Khi cần tự động hóa quy trình hoặc lắp ở vị trí khó thao tác bằng tay.
