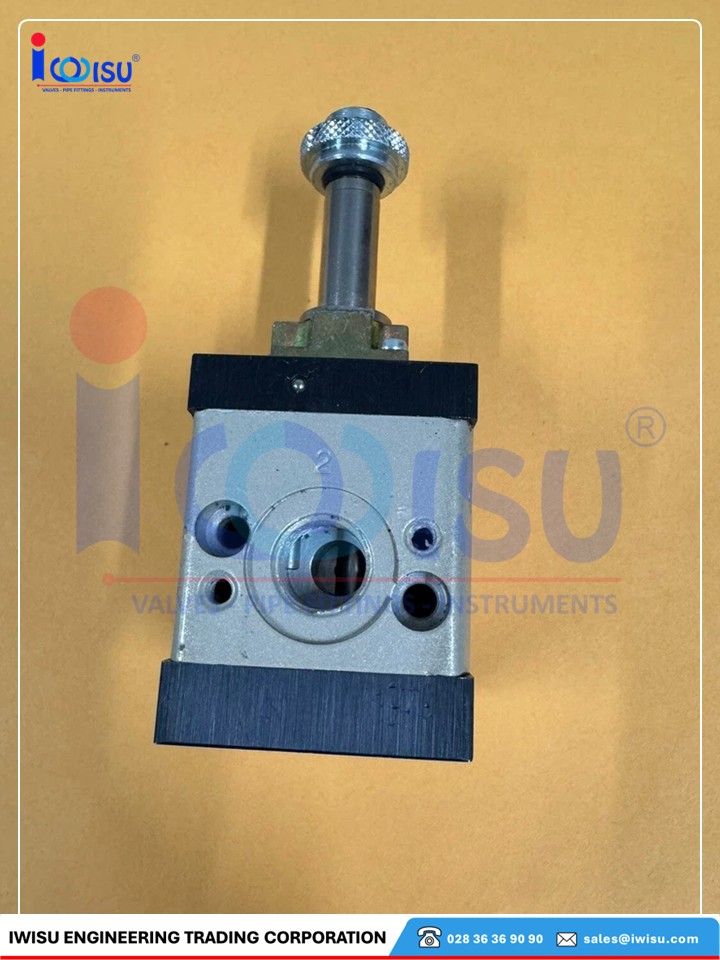

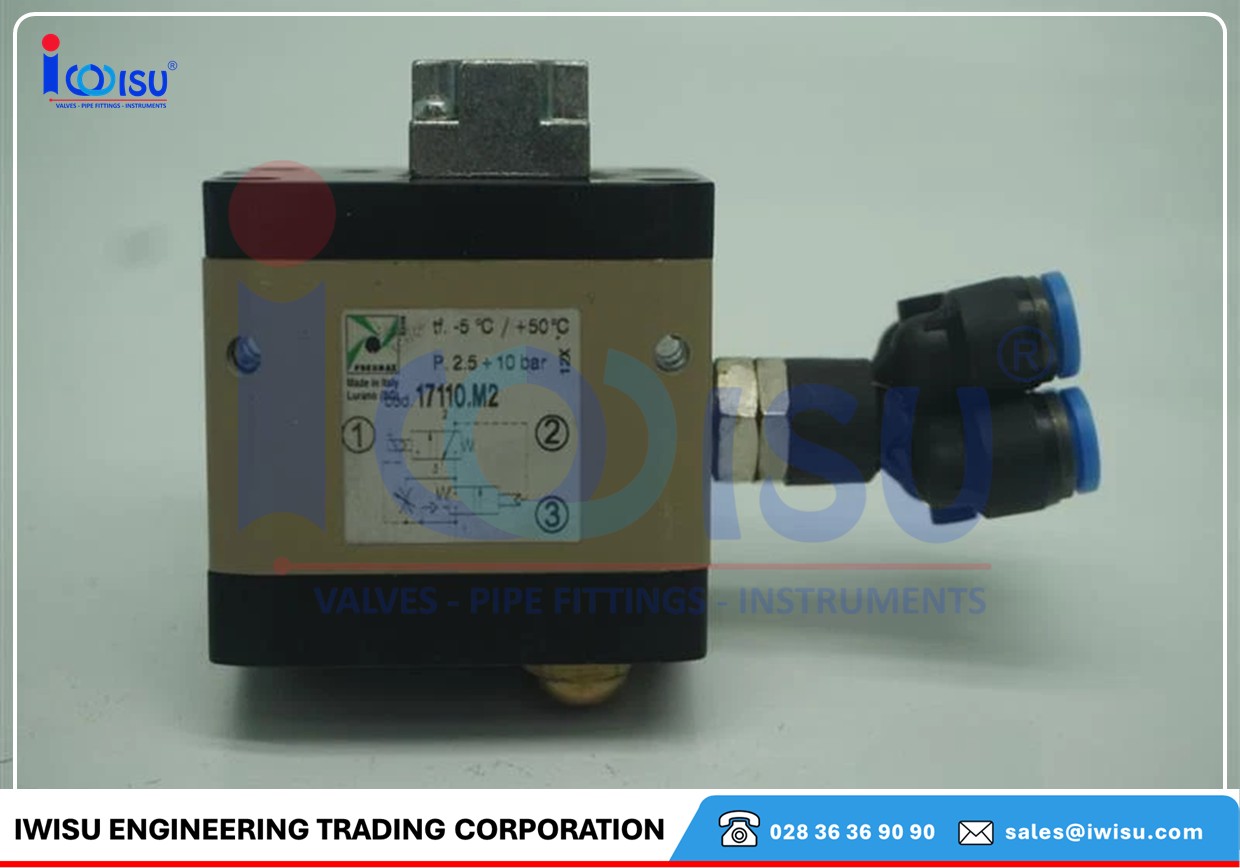

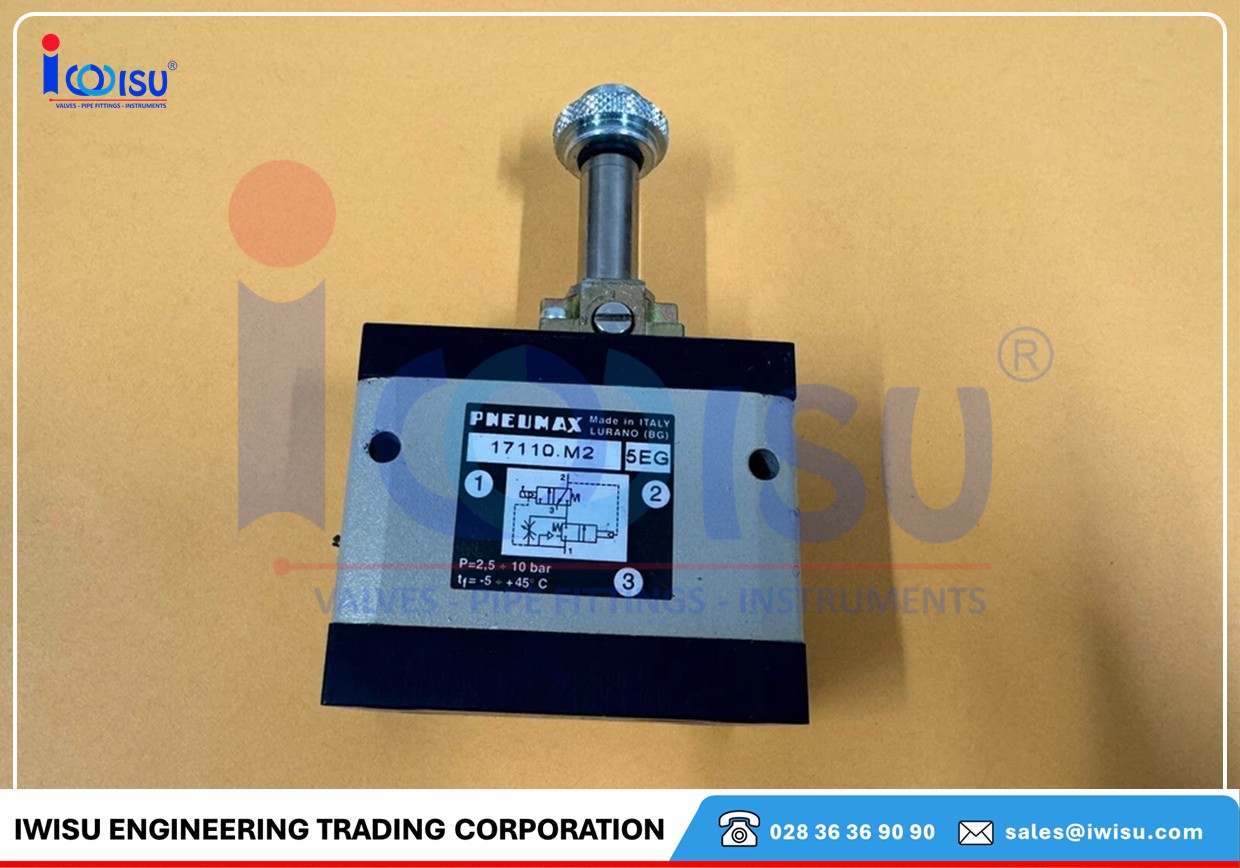

Van Khởi Động Pneumax 17110.M2 | Hàng Chính Hãng

Bạn đang tìm một giải pháp để khởi động hệ thống khí nén một cách êm ái, tránh sốc áp và có thể điều chỉnh tốc độ nạp? Van Khởi Động Pneumax 17110.M2 là một thiết bị gọn gàng, thông minh và thiết thực cho nhiều ứng dụng công nghiệp. Trong bài viết này, mình sẽ đi sâu từ khái quát đến chi tiết kỹ thuật, cách lắp đặt, vận hành và bảo trì, cùng những lưu ý thực tế mà một kỹ sư đường ống hay người mua hàng cần biết trước khi quyết định đặt hàng.

1. Giới thiệu nhanh về PNEUMAX 17110.M2

Tổng quan chức năng và ứng dụng chính

Van Khởi Động Pneumax 17110.M2 là van 3-way với double poppet, được thiết kế để điều khiển việc nạp khí theo từng bước (progressive filling) — tức là không mở toàn bộ dòng khí ngay lập tức mà cho phép dòng khí tăng dần theo thời gian được điều chỉnh. Thiết bị phù hợp cho các hệ thống cần khởi động êm: hệ cấp khí cho băng tải, máy nén nhỏ, bộ truyền động pneumatic hoặc các hệ thống nơi giảm sốc áp là quan trọng.

Điểm nổi bật so với van khởi động thông thường

• Điều chỉnh lưu lượng tinh vi bằng vít metering tích hợp.

• Có thể điều khiển bằng điện (micro-solenoid) hoặc khí — linh hoạt theo thiết kế hệ thống.

• Thân bằng nhôm anodized 2011, nhẹ nhưng bền, dễ gắn tường với ốc M4.

• Kích thước nhỏ gọn (Size 1), kết nối G 1/4″ — tiện cho lắp trên hệ ống trung tâm điều khiển.

2. Thông số kỹ thuật chính của Van Khởi Động Pneumax 17110.M2 (Technical Characteristics)

Kết nối và kích thước cơ bản

• Connections: G 1/4″ (các cổng P1, P2, P3 theo bản vẽ).

• Bố trí lỗ bulong/treo tường: dùng ốc M4 (wall mounting screws: M4).

• Kích thước tổng thể nhỏ gọn — phù hợp cho cabinet hoặc mounting trực tiếp trên thiết bị.

Áp suất làm việc, nhiệt độ, trọng lượng và lưu lượng định mức

• Max. inlet pressure: 10 bar (1 MPa).

• Min. operating pressure: 2.5 bar (0.25 MPa) — tức cần có áp tối thiểu để van hoạt động đúng progressive sequence.

• Max. ambient temperature: 50°C.

• Weight: khoảng 365 gram (gr. 365).

• Nominal flow at 6 bar (Δp = 1): 1000 Nl/min.

• Flow with adjustable metering screw (fully open): ~150 Nl/min (lưu ý: giá trị này thể hiện dòng khi vít metering đóng/điều chỉnh; khi fully open suất qua metering nhỏ hơn, dùng cho điều chỉnh từng bước).

3. Cấu tạo và nguyên lý hoạt động của Van Khởi Động Pneumax 17110.M2

Thiết kế 3-way với double poppet — lợi ích kỹ thuật

Van Khởi Động Pneumax 17110.M2 thuộc dạng 3-way double poppet: hai poppet hoạt động phối hợp để thực hiện hai chức năng cơ bản — nạp dần (filling) và xả nhanh (quick discharge) khi cần. Cấu trúc này giúp van chống rò rỉ chéo giữa hai đường và cho phép kiểm soát chính xác bước nạp.

Cơ chế progressive khi mở van

Khi van được kích hoạt (bằng solenoid hoặc pilot khí), cửa nạp không mở toàn phần ngay lập tức. Thay vào đó, dòng chảy được điều tiết qua một đường metering có vít điều chỉnh. Nhờ vậy:

• Lưu lượng tăng dần, giảm sốc áp trong đường ống.

• Thiết bị được nạp từ từ, tránh dao động hệ thống hoặc gây rung.

• Bạn có thể tinh chỉnh thời gian nạp/độ dốc bằng vít metering.

Vai trò của vít điều chỉnh (adjustable metering screw)

Vít metering là điểm then chốt: xoay vít vào — giảm lưu lượng qua khe, quá trình filling chậm hơn; xoay vít ra — tăng lưu lượng, filling nhanh hơn. Đây là cách đơn giản mà hiệu quả để tinh chỉnh hành vi van theo ứng dụng thực tế.

4. Các lựa chọn điều khiển và mã đặt hàng

Điều khiển điện — mã 17110.M2 (với M2 microsolenoid)

• Van Khởi Động PNEUMAX 17110.M2: phiên bản được điều khiển bằng điện, kèm M2 microsolenoid valve. Ưu điểm: dễ tích hợp vào hệ PLC/điều khiển trung tâm, tốc độ phản hồi nhanh, thích hợp cho ứng dụng có logic điều khiển phức tạp.

Điều khiển khí — mã 17120 (pneumatic control)

• 17120: phiên bản điều khiển bằng khí (pneumatic control) — không yêu cầu nguồn điện, phù hợp môi trường nguy cơ nổ (hazardous) hoặc hệ đã đồng nhất toàn bộ điều khiển bằng khí.

Khi nào nên chọn dạng điện hay dạng khí

• Chọn điện (17110.M2) nếu bạn cần remote control, tích hợp PLC/SCADA hoặc dùng tín hiệu điện.

• Chọn khí (17120) nếu môi trường không cho phép điện hoặc hệ thống đã dùng pilot khí hoàn toàn.

5. Vật liệu, gia công và tính bền bỉ

Thân hợp kim nhôm anodized 2011 — ưu/nhược điểm

• Ưu điểm: nhẹ, dẫn nhiệt tốt, anodized tăng độ chống mòn và thẩm mỹ; phù hợp ứng dụng không tiếp xúc các hóa chất ăn mòn mạnh.

• Nhược điểm: không phù hợp với môi trường ăn mòn cực mạnh (axit, dung môi), nơi đó inox hoặc thép mạ mới là lựa chọn tốt hơn.

Gioăng, poppet và vật liệu tiếp xúc — khuyến nghị bảo trì

• Poppet và gioăng chịu trực tiếp tác động của lưu chất; cần kiểm tra định kỳ vì hao mòn có thể dẫn đến rò rỉ hoặc hoạt động không chính xác.

• Thay thế gioăng theo chu kỳ hoặc khi phát hiện rò rỉ; dùng gioăng vật liệu tương thích (NBR, Viton tùy môi trường).

6. Ứng dụng thực tế & case-uses

Ứng dụng trong hệ nạp khí, pneumatic tools, conveyor start-up

• Khởi động từ từ các máy dùng khí: tránh đồng thời bật nhiều thiết bị gây sụt áp.

• Dùng cho hệ pneumatic tools trên dây chuyền, nơi cần nạp tuần tự.

Ứng dụng trong dây chuyền sản xuất cần giảm sốc áp và progressive filling

• Filling bẫy khí, nạp bình áp, khởi động các tank nhỏ với van đáy… mọi nơi cần tránh sốc áp.

Ví dụ thực tế: khởi động hệ khí cho máy nén, hệ hút, băng tải

• Trong một nhà máy, khi bật cùng lúc nhiều băng tải và máy phun khí, PNEUMAX 17110.M2 có thể chia nhỏ quá trình nạp, giữ áp ổn định và giúp PLC thực hiện chu trình an toàn.

7. Lắp đặt, cấu hình và lưu ý kỹ thuật khi vận hành

Vị trí lắp và phương pháp bắt vít tường (M4)

• Van Khởi Động Pneumax 17110.M2 có khả năng wall mounting bằng ốc M4 — thuận tiện để gắn vào tủ điều khiển hoặc khung.

• Khi lắp đặt, đảm bảo chiều ngang/thẳng đứng theo chỉ dẫn nhà sản xuất để poppet hoạt động đúng.

Kiểm tra áp suất tối thiểu/ tối đa trước khi vận hành

• Xác nhận áp cấp ≥ 2.5 bar (tối thiểu) và không vượt quá 10 bar. Nếu áp thấp hơn mức tối thiểu, van sẽ không đảm bảo sequence progressive.

Hướng dẫn chỉnh vít metering để đạt filling time mong muốn

• Bắt đầu ở vị trí giữa (half-open), thử vận hành, quan sát thời gian filling.

• Nếu cần chậm hơn: vặn vít theo chiều đóng dần. Nếu cần nhanh hơn: vặn vít mở dần.

• Ghi lại vị trí vít (số vòng) cho lần tinh chỉnh tiếp theo.

8. Bảo trì, xử lý sự cố và tuổi thọ

Kiểm tra định kỳ: gioăng, poppet, vít điều chỉnh

• Kiểm tra rò rỉ quanh poppet và bề mặt làm kín. Thay gioăng nếu thấy biến dạng.

• Tịnh tiến poppet, vệ sinh khi có mạt sắt hoặc bụi xâm nhập.

Các lỗi thường gặp và cách khắc phục nhanh

• Van không mở: kiểm tra nguồn solenoid (phiên bản điện) / áp pilot (phiên bản khí); kiểm tra đường ống bị nghẹt.

• Rò rỉ qua van: có thể do gioăng hỏng; thay gioăng hoặc kiểm tra seat.

• Filling quá nhanh/ quá chậm: điều chỉnh vít metering; kiểm tra áp cấp.

Lưu ý an toàn khi thao tác trên hệ khí nén

• Tháo áp toàn bộ hệ trước khi thao tác.

• Không dùng dụng cụ cứng cào bề mặt làm kín.

• Khi thay gioăng, dùng mẫu đúng mã để tránh sai kích thước.

FAQ — 5 câu hỏi thường gặp về Van Khởi Động Pneumax 17110.M2

1. Van Khởi Động PNEUMAX 17110.M2 khác gì so với van khởi động dạng on/off thông thường?
→ Điểm khác chính là cơ chế progressive: van không mở ngay toàn phần mà nạp dần thông qua metering screw, giúp giảm sốc áp và kiểm soát quá trình nạp.

2. Van cần áp tối thiểu bao nhiêu để hoạt động chính xác?
→ Min. operating pressure là khoảng 2.5 bar (0.25 MPa). Nếu áp cấp thấp hơn, van có thể không thực hiện đúng sequence progressive.

3. Tôi nên chọn mã 17110.M2 hay 17120?
→ Chọn 17110.M2 nếu bạn cần điều khiển bằng điện (solenoid) và tích hợp PLC; chọn 17120 nếu bạn muốn hệ hoàn toàn pneumatics hoặc môi trường không cho phép điện.

4. Van có chịu được môi trường ăn mòn hay nhiệt độ cao không?
→ Thân bằng nhôm anodized 2011, phù hợp môi trường chung, nhiệt độ tối đa < 50°C. Với môi trường ăn mòn mạnh bạn nên cân nhắc vật liệu khác (inox) hoặc giải pháp bọc bảo vệ.

5. Làm sao để tinh chỉnh thời gian nạp (filling time)?
→ Sử dụng vít điều chỉnh metering: vặn đóng để tăng thời gian nạp (chậm hơn), vặn mở để giảm thời gian nạp (nhanh hơn). Nên thử nghiệm với chu trình thực tế và ghi lại vị trí vít để tái lập cấu hình.
