Trong các hệ thống khí nén hiện đại, sự chính xác và độ ổn định của thiết bị điều khiển đóng vai trò then chốt. Dòng van điện từ trực tiếp PNEUMAX 305.M1 được thiết kế để đảm bảo cả hai yếu tố này – vừa gọn nhẹ, vừa bền bỉ, thích hợp cho các ứng dụng yêu cầu phản hồi nhanh và lưu lượng khí ổn định.

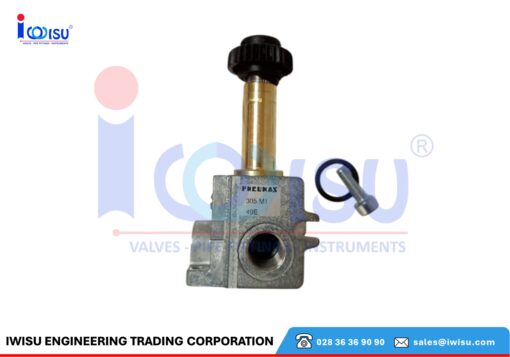

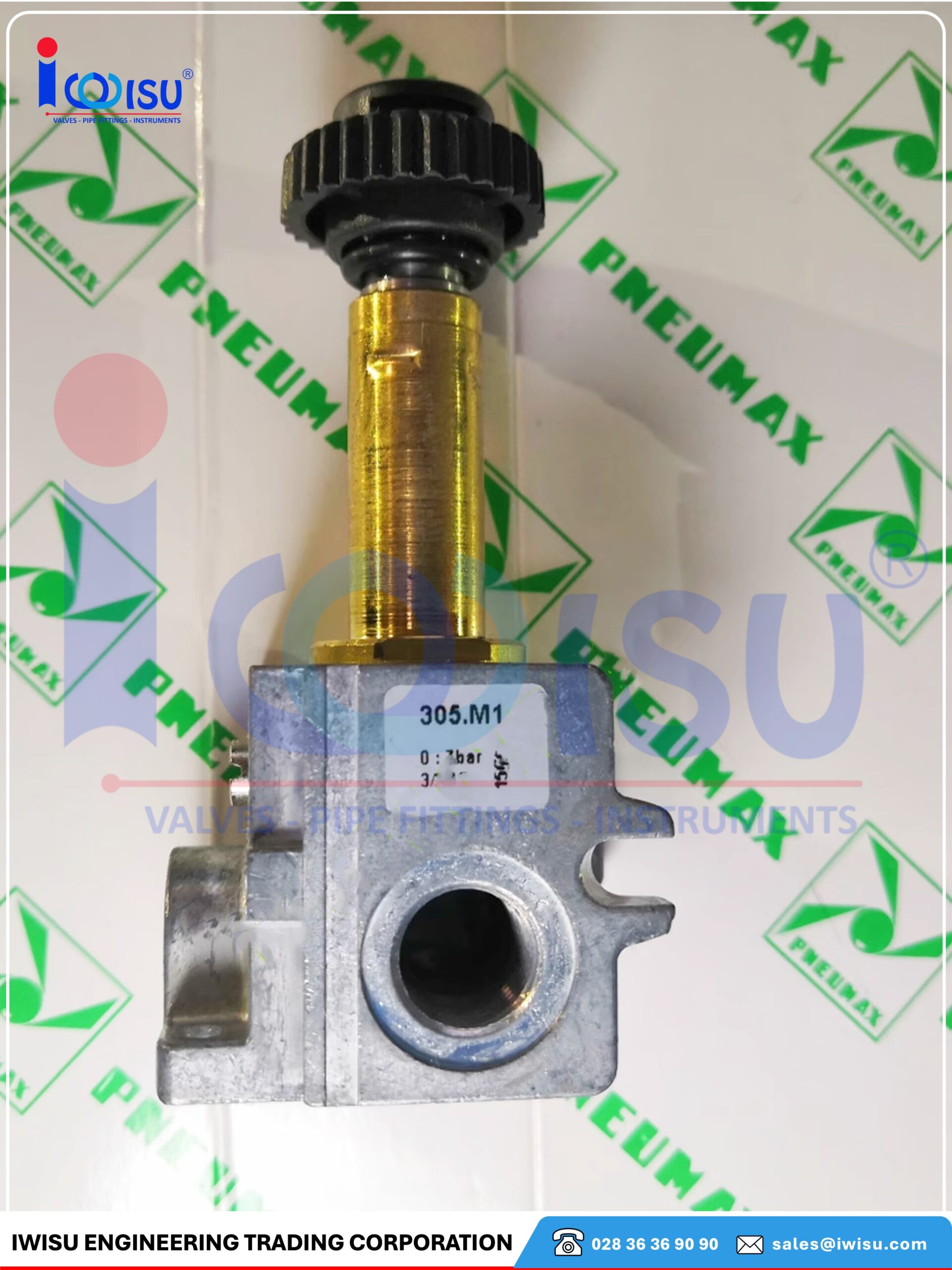

1. Tổng Quan Về Van Điện Từ Trực Tiếp PNEUMAX 305.M1
Giới thiệu thương hiệu PNEUMAX
PNEUMAX là thương hiệu hàng đầu của Ý, chuyên sản xuất thiết bị khí nén và tự động hóa. Với hơn 40 năm kinh nghiệm, PNEUMAX nổi tiếng nhờ chất lượng sản phẩm vượt trội, thiết kế tinh gọn và độ chính xác cao trong từng chi tiết cơ khí.
Vị trí của dòng 305.M1 trong hệ thống khí nén
Series 300 – bao gồm model 305.M1 – là dòng van điện từ điều khiển trực tiếp (direct operated) với kích thước nhỏ gọn chỉ 24 mm, chuyên dùng cho các ứng dụng có không gian lắp đặt hạn chế nhưng đòi hỏi tốc độ đáp ứng nhanh.
2. Cấu Tạo Chi Tiết Của Van Điện Từ PNEUMAX 305.M1
Thành phần cơ khí
Thân van được chế tạo từ hợp kim nhôm anod hóa, đi kèm poppet seal bằng NBR (cao su nitrile) và lò xo inox AISI 430F. Thiết kế này giúp van hoạt động ổn định trong môi trường có rung động hoặc bụi khí.
Thành phần điện từ (cuộn coil)
Cuộn coil được đúc bằng Technopolymer chịu nhiệt cao, có thể sử dụng điện áp 24 VDC hoặc 24 VAC, đạt chuẩn IP65 chống nước và bụi. Dây quấn bằng đồng có cách điện H-class, đảm bảo hiệu suất từ trường ổn định và tuổi thọ cao.
Vật liệu và khả năng chống ăn mòn
Toàn bộ chi tiết kim loại như ống dẫn từ, trục ty, lò xo, đế van đều được niken hóa hoặc mạ kẽm chống gỉ, giúp van chịu được môi trường ẩm, có hơi dầu hoặc khí trơ công nghiệp.

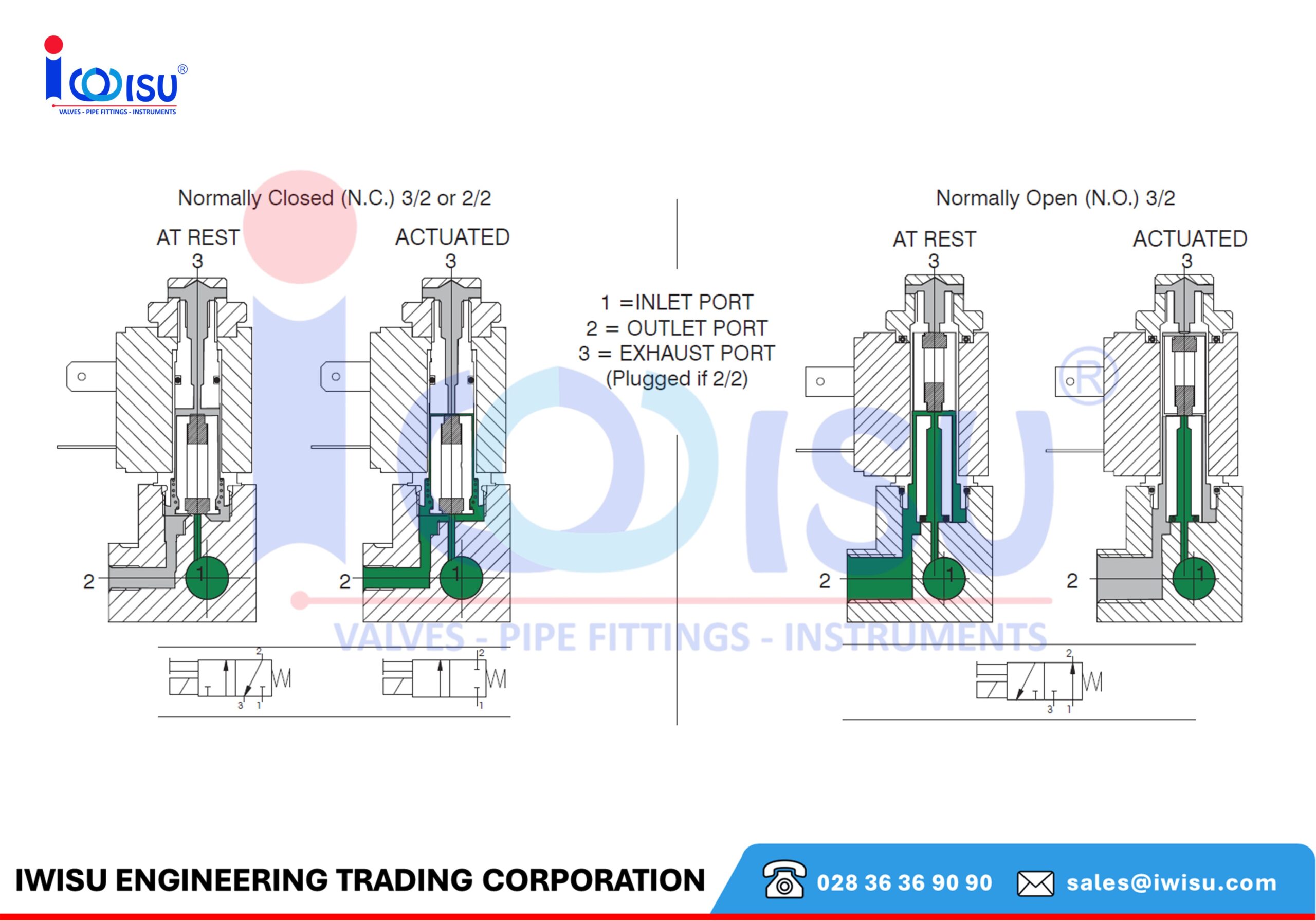

3. Nguyên Lý Hoạt Động – Van Điện Từ 3/2 Trực Tiếp
Sơ đồ nguyên lý Normally Closed (N.C)
Ở trạng thái nghỉ, cửa xả mở và cửa cấp khí đóng. Khi cấp điện cho coil, lực từ tác động nâng poppet lên, mở đường dẫn khí từ cổng 1 → 2, đồng thời đóng cửa xả.
Sơ đồ nguyên lý Normally Open (N.O)
Ngược lại, van N.O cho phép dòng khí lưu thông khi không cấp điện. Khi kích hoạt cuộn coil, dòng khí bị ngắt để đảm bảo điều khiển chính xác áp lực ra.
Ứng dụng của mỗi kiểu vận hành
-
N.C: thích hợp cho hệ thống an toàn, chỉ hoạt động khi được kích điện.
-
N.O: phù hợp với các ứng dụng yêu cầu duy trì áp lực liên tục, ngay cả khi mất điện.
4. Đặc Tính Kỹ Thuật Nổi Bật Của PNEUMAX 305.M1
Thông số khí nén (Pneumatic)
-
Áp suất làm việc: 0…10 bar
-
Lưu lượng khí: 35 Nl/phút (2 W)
-
Đường kính orifice: 1.1 mm (2W)
-
Nhiệt độ làm việc: -10°C đến +50°C
-
Tần suất đóng/mở: 700 lần/phút
Đặc tính điện (Electrical)
-
Điện áp hoạt động: 24 VDC hoặc 24 VAC
-
Công suất tiêu thụ: 2W (DC) hoặc 6VA (AC)
-
Bảo vệ coil: IP65
-
Cáp kết nối: theo DIN 43650 Industrial Form
Độ bền và tuổi thọ
Van có tuổi thọ trung bình 40–50 triệu chu kỳ, đảm bảo vận hành ổn định và ít bảo trì.
5. Lý Do Nên Chọn Van Điện Từ PNEUMAX 305.M1
Độ tin cậy và độ bền cao
Với các chi tiết cơ khí chính xác và coil chịu tải cao, van hoạt động bền bỉ ngay cả trong điều kiện áp suất thay đổi thường xuyên.
Thiết kế nhỏ gọn
Trọng lượng chỉ 95 g, dễ lắp trực tiếp lên manifold hoặc trong không gian hẹp như tủ điện điều khiển.
Tiết kiệm năng lượng
Cuộn coil tiêu thụ chỉ 2W, giảm tải cho hệ thống điều khiển, đặc biệt khi lắp hàng loạt van trong cùng cụm.
6. Ứng Dụng Thực Tế
Hệ thống điều khiển khí nén công nghiệp
Dùng trong mạch điều khiển pilot của các van xi lanh, bộ chấp hành khí, hoặc các cụm manifold điều khiển trung tâm.
Ngành thực phẩm – dược phẩm
Vật liệu chống gỉ, coil kín bụi giúp van hoạt động an toàn trong môi trường sạch, yêu cầu tiêu chuẩn cao.
Tự động hóa và robot
Van có độ phản hồi nhanh, phù hợp điều khiển xi lanh mini, cánh tay robot, hoặc thiết bị pick-and-place.
7. Cách Chọn Mã Sản Phẩm (Ordering Code)
| Mã sản phẩm | Kiểu ren | Kiểu hoạt động | Loại fitting |
|---|---|---|---|
| 305.M1/1 | G1/8″ | N.C / N.O | Ren ngoài |
| 355.M1/1 | M5 | N.C / N.O | Ren nhỏ |
| 345.M1/1 | Push-in | N.C / N.O | Ống Ø4 mm |
Người dùng có thể lựa chọn N.C hoặc N.O tùy yêu cầu logic của hệ thống điều khiển.
8. Bảo Trì Và Lưu Ý Sử Dụng
-
Làm sạch bề mặt coil định kỳ bằng khăn khô.
-
Không để hơi ẩm hoặc bụi bẩn bám vào đầu connector.
-
Nếu van không phản hồi, cần kiểm tra điện áp coil và độ sạch của orifice.
-
Khi thay coil, đảm bảo không để lực từ dư trong lõi thép gây hút lệch poppet.
9. So Sánh Với Dòng Khác Của PNEUMAX
| Tiêu chí | 305.M1 | 400 Series | 800 Series |
|---|---|---|---|
| Kích thước | 24 mm | 32 mm | 42 mm |
| Loại van | 3/2 trực tiếp | 5/2, 5/3 gián tiếp | Lưu lượng lớn |
| Công suất coil | 2 W | 3.5 W | 5 W |
| Ứng dụng | Xi lanh mini, pilot | Xi lanh trung bình | Hệ thống khí công suất cao |
10. 305.M1 PNEUMAX – Giải Pháp Tối Ưu Cho Hệ Thống Khí Nén Chính Xác
Van điện từ trực tiếp PNEUMAX 305.M1 là lựa chọn lý tưởng cho những hệ thống cần tốc độ đáp ứng cao, độ tin cậy lớn và thiết kế nhỏ gọn.
Dòng van này thể hiện đúng tinh thần “Italian Engineering Precision” – tối giản nhưng tinh tế, mạnh mẽ mà tiết kiệm năng lượng.
Nếu bạn đang tìm kiếm van điều khiển khí nén chính xác, tuổi thọ cao, dễ bảo trì, hãy liên hệ IWISU ngay để nhận báo giá và tư vấn kỹ thuật chi tiết.
FAQ – Câu Hỏi Thường Gặp
1. Van điện từ PNEUMAX 305.M1 dùng được với loại khí nào?
Van tương thích với khí nén, khí trơ hoặc chân không nhẹ (Vacuum). Không nên dùng cho khí ăn mòn.
2. Cuộn coil có thể thay riêng được không?
Có. PNEUMAX thiết kế coil dạng tháo rời chuẩn DIN 43650, dễ thay thế mà không ảnh hưởng thân van.
3. Van có thể hoạt động liên tục không?
Có. Coil chịu tải nhiệt cao, hoạt động ổn định 24/7 nếu đúng điện áp định mức.
4. Khi nào nên dùng loại N.O thay vì N.C?
Loại N.O phù hợp với ứng dụng yêu cầu dòng khí duy trì khi mất điện, như hệ thống bảo vệ hoặc purge.
5. Có thể gắn van này trên manifold nhiều vị trí không?
Có. Dòng 305.M1 tương thích với manifold PNEUMAX cùng series, dễ mở rộng thành cụm điều khiển nhiều nhánh.
