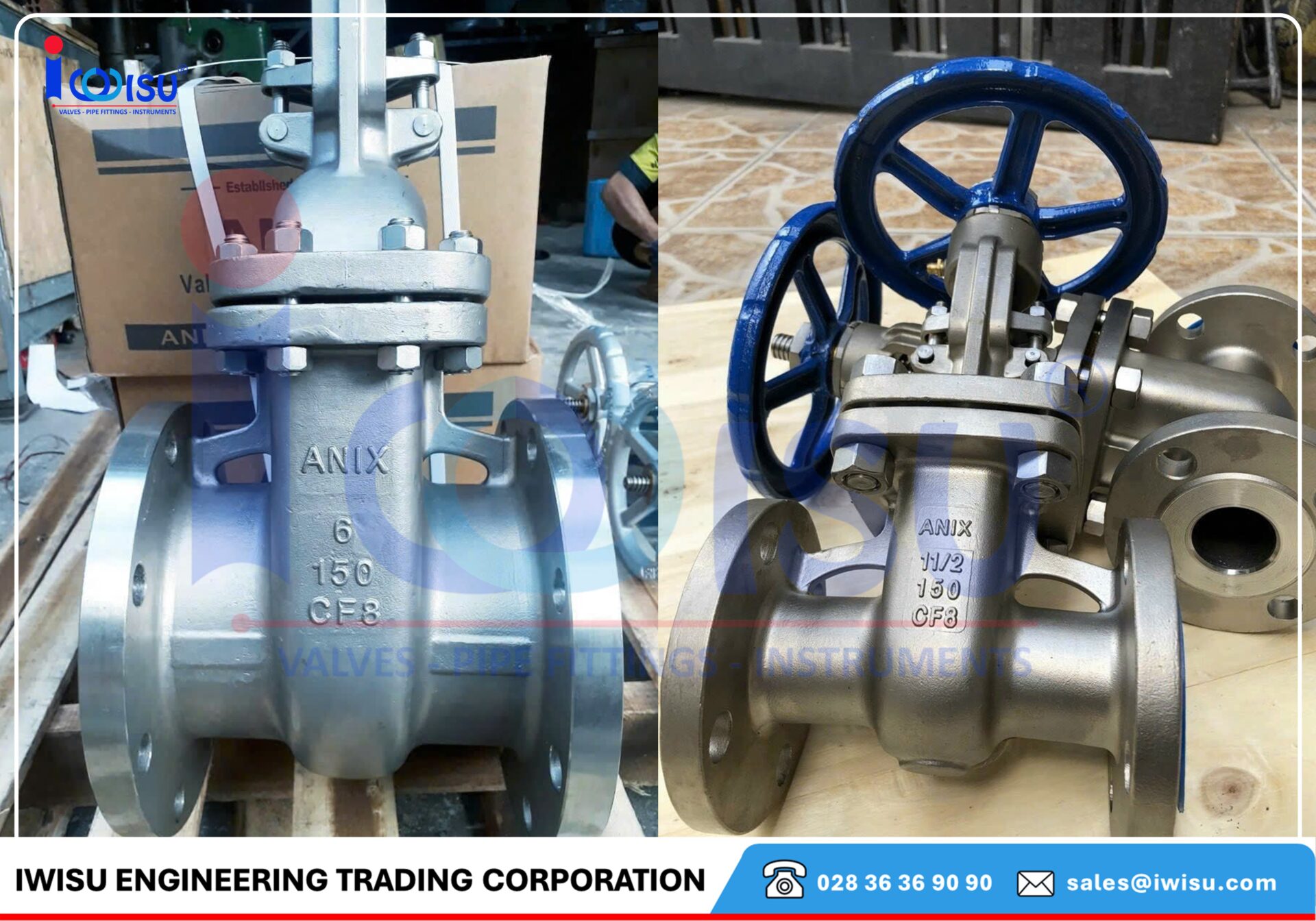

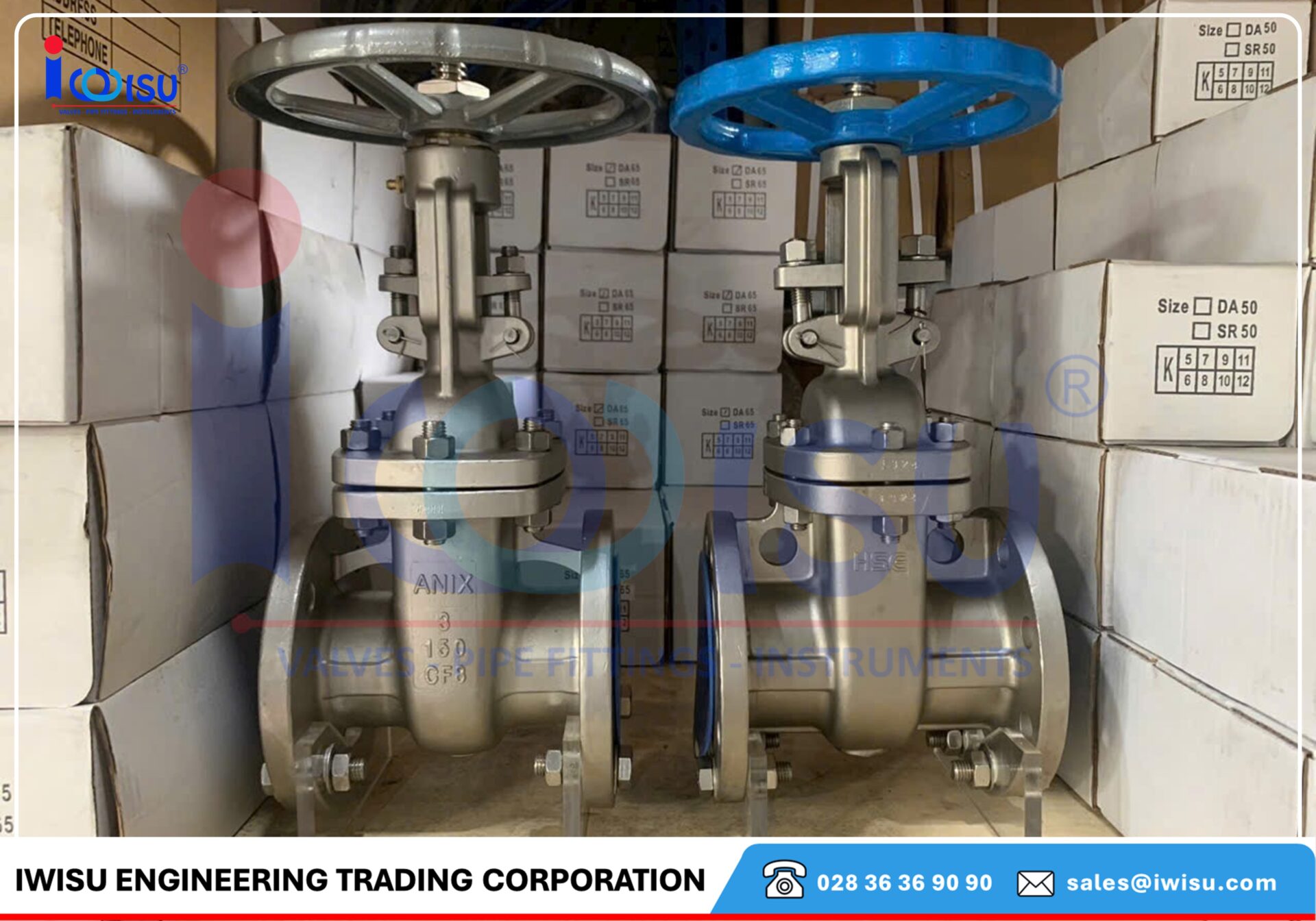

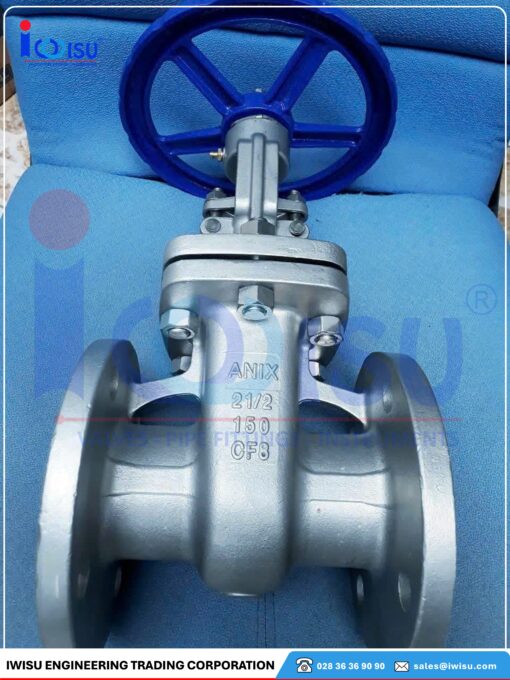

Van Cổng Ty Nổi Inox Nối Bích ANSI CLASS 150

Van Cổng Ty Nổi Inox Nối Bích ANSI Class 150 — Giới thiệu ngắn

Van cổng ty nổi inox nối bích ANSI Class 150 là loại van cô lập ON/OFF chuyên cho hệ thống nước, dầu và khí, được thiết kế theo tiêu chuẩn ASME/ANSI để dễ lắp nối bích. Nếu bạn cần một van chịu ăn mòn tốt, dễ theo dõi trạng thái đóng/mở và phù hợp với mặt bích chuẩn quốc tế — đây là lựa chọn phổ thông cho nhà máy, trạm bơm, và hệ ống công nghiệp.

Tại sao nên chọn van cổng ty nổi inox nối bích ANSI Class 150?

Ưu điểm vật liệu của Van Cổng Inox và tiêu chuẩn ANSI Class 150

Van sử dụng vật liệu thân/đĩa A351 CF8 (tương đương inox 304 theo tiêu chuẩn vật liệu đúc), ty bằng SS304, gasket SS304 + graphite và packing graphite — đảm bảo kháng ăn mòn, khả năng chịu nhiệt tốt. ANSI Class 150 cho phép tương thích flange tiêu chuẩn ASME B16.5 RF, dễ thay thế và lắp nối trong hệ ống công nghiệp theo tiêu chuẩn quốc tế.

Ứng dụng phù hợp (water, oil, gas)

Thông số thử nghiệm và bảng chỉ dẫn cho thấy sản phẩm phù hợp cho môi trường nước, dầu, khí. Với dải nhiệt độ hoạt động khoảng -29°C đến 425°C (tham khảo), van đáp ứng hầu hết ứng dụng hơi, nước nóng, hệ dầu và khí công nghiệp.

Thông số kỹ thuật chính

Vật liệu chính (A351 CF8, SS304, graphite…)

• Thân (Body): A351 CF8

• Đĩa (Disc): A351 CF8

• Ty (Stem): SS304

• Gasket: SS304 + Graphite

• Packing: Graphite

• Handwheel: QT200

Áp lực, thử áp và dải nhiệt độ

• Nominal pressure: 150 LB (ANSI Class 150)

• Test pressure: Shell test 3.0 MPa; Seal test 2.2 MPa; Gas seal test 0.6 MPa

• Applicable medium: water, oil, gas

• Applicable temperature: -29 ~ 425°C

• Standards: Design & manufacture API 603, Face to Face ASME B16.10, Flanged end ASME B16.5 RF, Pressure-temperature ratings ASTM B16.34, Pressure test API 598.

Cấu tạo chi tiết và các bộ phận quan trọng của Van Cổng Inox Nối Bích

Thân (Body) và Đĩa (Disc)

Thân đúc A351 CF8 chịu áp lực và tác động cơ khí, đĩa cùng vật liệu giúp tối ưu khả năng làm kín và chống mài mòn trong môi trường nước và dầu. Thiết kế wedge/parallel tùy model — wedge thường dùng khi cần đóng kín cao.

Ty (Stem), Packing và Gasket

Ty SS304 ty nổi giúp dễ quan sát trạng thái van (ty nhô lên khi mở). Packing graphite cung cấp khả năng làm kín thân ty cao, phù hợp với nhiệt độ cao. Gasket SS304+graphite đảm bảo mặt bích kín và chịu nhiệt.

Bonnet, Handwheel và các phụ kiện

Bonnet A351 CF8 đảm bảo kết cấu vững; handwheel QT200 cho thao tác thuận tiện. Các bulong/đai ốc A2-70/304/SS304 đảm bảo độ bền liên kết.

Kích thước tiêu chuẩn và tiêu chuẩn kết nối

Face-to-Face: ASME B16.10

Kích thước chiều dài L theo ASME B16.10 giúp đảm bảo thay thế dễ dàng giữa các nhà sản xuất.

Flange: ASME B16.5 RF

Kết nối mặt bích theo RF giúp tương thích hệ ống tiêu chuẩn quốc tế.

Hướng dẫn lắp đặt nhanh (CHECKLIST)

Kiểm tra trước khi lắp

• Đọc mã hàng: xác nhận vật liệu thân/đĩa/ty; DN và PN/CLASS.

• Kiểm tra mặt bích, vòng đệm (gasket) và không có dị vật trong đường lưu.

• Kiểm tra thử hành trình handwheel.

Vị trí lắp và lưu ý siết bu-lông mặt bích

• Lắp đúng chiều dòng chảy nếu van có hướng. Siết bu-lông đối xứng theo chữ thập để tránh vênh.

• Không dùng van cổng để điều tiết dòng liên tục — chỉ dùng ON/OFF.

Vận hành và bảo trì cơ bản

Thao tác mở/đóng đúng cách

Mở/đóng chậm, tránh đóng đột ngột gây shock thủy lực. Kiểm tra ty nổi để đảm bảo không có kẹt.

Bảo trì packing, thay seat, kiểm tra rò rỉ

• Kiểm tra packing định kỳ (6 tháng) và bôi trơn ty nếu cần.

• Thay seat hoặc gasket khi có dấu hiệu rò rỉ.

• Lưu nhật ký vận hành để dự báo thay thế.

So sánh ngắn với van gang và van inox khác

Khi nào chọn inox thay vì gang?

Chọn inox khi môi trường có ăn mòn (muối, hóa chất nhẹ), yêu cầu vệ sinh (thực phẩm/dược), hoặc khi cần tuổi thọ dài hơn dù chi phí ban đầu cao hơn.

Van cổng ty nổi vs ty chìm

Ty nổi dễ quan sát trạng thái và bảo trì packing; ty chìm tiết kiệm không gian và phù hợp với actuator.

Báo giá & chính sách mua hàng

Bảng giá Van Cổng Inox 304 CLASS 150 – Báo giá Van Cổng Inox 304 CLASS 150

Size DN	Size (Inch)	Giá (VND)
DN40	1 1/2″	3,369,600
DN50	2″	4,487,400
DN65	2 1/2″	5,308,200
DN80	3″	8,056,800
DN100	4″	10,530,000
DN125	5″	14,256,000
DN150	6″	16,740,000

Yếu tố ảnh hưởng giá

Vật liệu thân (CF8/CF8M), size DN, tiêu chuẩn mặt bích, seat đặc biệt, chứng nhận (material cert, test report), xuất xứ (EU/JP/CN).

Checklist khi yêu cầu báo giá (RFI/RFQ)

• Ghi rõ: Model, DN, CLASS (ANSI 150), vật liệu thân/seat, temp/pressure, tiêu chuẩn yêu cầu, số lượng, điều kiện giao hàng.

• Yêu cầu: catalog, material certificate, pressure test report (API 598), lead time và điều kiện bảo hành.

Kết luận

Van cổng ty nổi inox nối bích ANSI Class 150 là lựa chọn thực tế cho nhiều ứng dụng công nghiệp cần tính kháng ăn mòn, dễ lắp nối chuẩn mặt bích và yêu cầu vận hành ON/OFF tin cậy. Khi mua, hãy chú ý xác nhận vật liệu (A351 CF8, SS304), tiêu chuẩn (API 603, ASME B16.10/B16.5), và các thông số thử áp để tránh sai sót khi lắp đặt. Với dự án B2B, cung cấp đầy đủ thông số trong RFQ giúp bạn nhận được báo giá chính xác và so sánh hiệu quả.

FAQ — 5 câu hỏi thường gặp

1. Van này phù hợp cho hơi bão hòa ở 200°C không?
Van có dải nhiệt tham khảo đến ~425°C, nhưng cần kiểm tra seat và packing cụ thể theo spec để đảm bảo phù hợp cho hơi bão hòa 200°C.

2. Làm sao biết van tôi nhận được có đúng A351 CF8?
Yêu cầu nhà cung cấp cung cấp material certificate (MTC) và test report; kiểm tra mã vật liệu trên drawing/bản kê.

3. Van cổng ty nổi ANSI 150 có thể lắp actuator không?
Có, ty nổi dễ lắp actuator hoặc gearbox. Chú ý chuẩn mặt bích truyền động và kích thước handwheel/ty.

4. Bao lâu nên kiểm tra packing và gasket?
Khuyến nghị kiểm tra packing 6 tháng/lần, tăng tần suất nếu van hoạt động liên tục hoặc trong môi trường ăn mòn.

5. Tôi cần báo giá mẫu: cần gửi những thông tin gì?
Gửi: DN, CLASS (ANSI 150), vật liệu thân/seat, tiêu chuẩn yêu cầu, áp lực/nhiệt độ, số lượng, điều kiện giao hàng (FOB/CIF), và yêu cầu tài liệu test/certificate.
