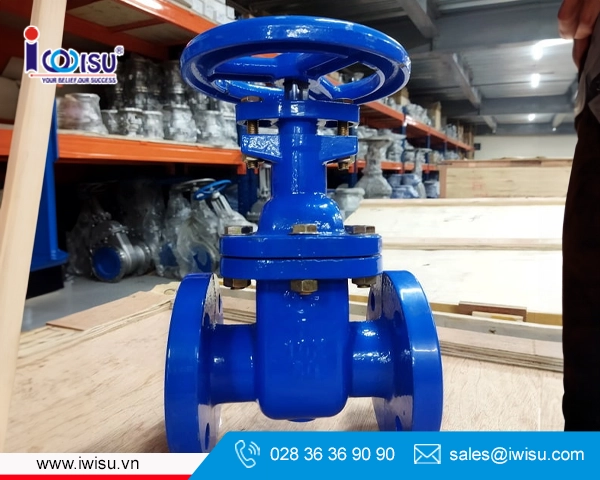

Van Cổng Gang OS&Y Mặt Bích Hàn Quốc

Tổng quan về sản phẩm Van Cổng Gang OS&Y Mặt Bích Hàn Quốc

Van Cổng Gang OS&Y là gì?

Van Cổng Gang OS&Y Mặt Bích Hàn Quốc là loại van đóng/mở dạng cổng, thân bằng gang, phần ty của van tách ra ngoài (Outside Screw & Yoke) và kết nối mặt bích theo tiêu chuẩn. Thiết kế OS&Y giúp dễ quan sát trạng thái mở/đóng (ty nhô lên khi mở) — rất phù hợp cho hệ thống ưu tiên an toàn và bảo trì, như PCCC và hệ thống hơi.

Điểm khác biệt của kiểu OS&Y (Outside Screw & Yoke)

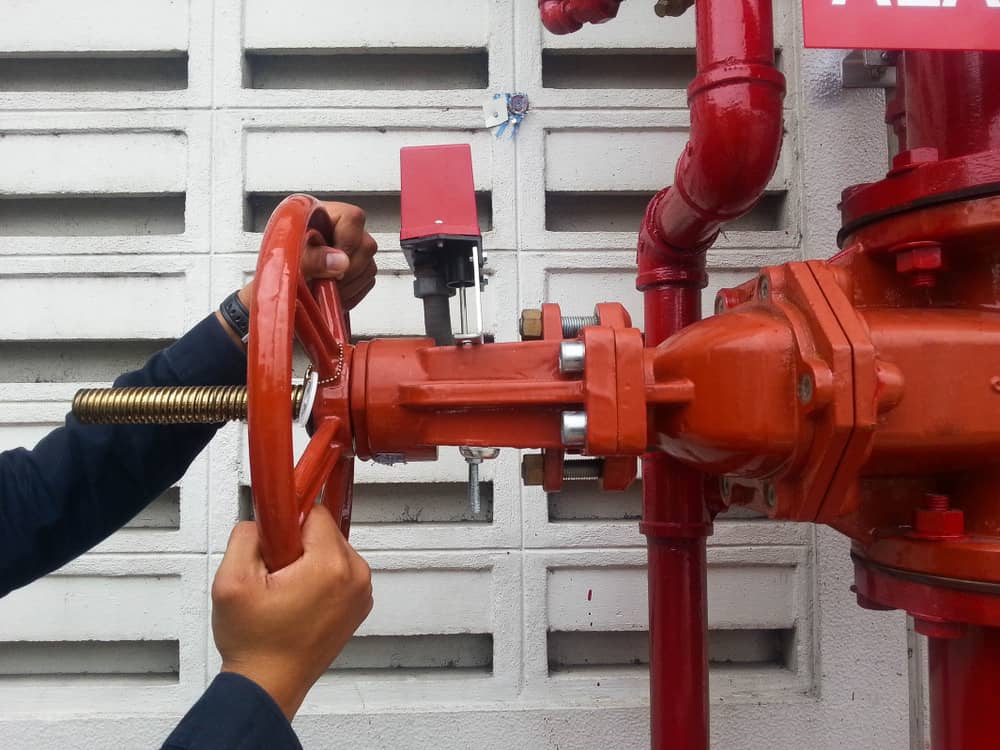

Kiểu OS&Y có cơ chế ty ngoài, khi vặn tay quay sẽ làm ty di chuyển lên xuống, cho phép nhận biết trực quan trạng thái van. So với ty chìm (NRS), OS&Y thuận tiện cho môi trường cần kiểm soát tình trạng van nhanh và có thể lắp công tắc giám sát dễ dàng.

Ứng dụng thực tế của Van Cổng Gang OS&Y Mặt Bích

Hệ thống nước sạch, cấp thoát nước công nghiệp

Van cổng gang mặt bích thường dùng cho DN lớn trong hệ cấp thoát nước nhà máy, trạm bơm, hồ chứa. Gang cho chi phí hợp lý, đủ bền với nước lạnh đến 120°C theo catalog mẫu.

Ứng dụng trong hơi, hơi quá nhiệt, và hệ thống PCCC

Với phạm vi nhiệt độ ≤120°C (theo thông tin tiêu chuẩn), van có thể dùng cho hệ hơi dưới ngưỡng giới hạn. Kiểu OS&Y rất được ưa chuộng cho van PCCC vì dễ kiểm tra trực quan và gắn công tắc giám sát trạng thái.

Cấu tạo chính và vật liệu của Van Cổng Gang OS&Y Mặt Bích Hàn Quốc

Các bộ phận chính của Van Cổng Gang

• Body (Thân): thường bằng GC200 (gang)

• Wedge (Cổng/Chốt đóng): HT200 hoặc vật liệu đã gia cố

• Stem (Trục): inox 304 giúp chống ăn mòn

• Bonnet (Nắp thân): GC200 với gioăng làm kín bằng graphite linh hoạt

• Packing gland, Packing: QT450-10 và graphite để đảm bảo kín cổ trục

Vật liệu theo bản vẽ

Bản vẽ minh họa cho thấy vật liệu tiêu biểu: Body GC200, Wedge HT200, Stem 304, các bulong/nut 304, và seal ZCuZn38Mn2Pb2 cho seat — tổ hợp khá phổ biến cho van gang Hàn Quốc.

Lợi ích của vật liệu gang trong môi trường công nghiệp

Gang cung cấp cân bằng giữa chi phí – cơ tính – khả năng gia công, phù hợp cho nước, hơi (trong giới hạn nhiệt độ) và đa số ứng dụng công nghiệp không có hóa chất ăn mòn mạnh.

Thông số kỹ thuật cơ bản (tóm tắt)

Áp lực làm việc & nhiệt độ

• Nominal Pressure: 10K (theo bản vẽ KS B 2350)

• Shell Test: 2.1 MPa

• Closure Test: 1.6 MPa

• Nhiệt độ làm việc: ≤120°C (áp dụng cho nước, hơi nhẹ)

Kích thước tham khảo

Kích thước mặt bích và chiều dài (L) thay đổi tùy DN; phổ biến DN50 → DN300 theo catalogue. Khi báo giá cần cung cấp DN, tiêu chuẩn mặt bích (JIS/DIN/ANSI) và chiều dài.

DN	L	D	D1	b	Z×Ød	Hmin	Hmax	W
40	180±1.5	140	105	20	4×Ø19	269.5	316.5	Ø190
50	180±1.5	155	120	20	4×Ø19	286.5	343	Ø190
65	190±1.5	175	140	22	4×Ø19	318	389.5	Ø190
80	200±1.5	185	150	22	8×Ø19	366.6	452	Ø210
100	230±1.5	210	175	24	8×Ø19	426.1	536.6	Ø240
125	250±1.5	250	210	24	8×Ø23	488.1	620.5	Ø260
150	270±1.5	280	240	26	8×Ø23	560.6	718	Ø270
200	290±1.5	330	290	26	12×Ø23	709	919.5	Ø300
250	330±1.5	400	355	30	12×Ø25	847.5	1112.5	Ø350
300	350±3	445	400	32	16×Ø25	995	1308	Ø390

Tiêu chuẩn & kiểm tra chất lượng

Tiêu chuẩn

Tiêu chuẩn chính trên bản vẽ: KS B 2350 (Design & Mfg). Tuy nhiên, khi đặt hàng cho thị trường Việt Nam, cần xác nhận tương thích JIS / ANSI / DIN theo yêu cầu.

Quy trình test

• Shell test (kiểm tra vỏ) để đảm bảo chịu áp lực

• Closure test để kiểm tra độ kín đóng

• Back seat test và Air test nếu yêu cầu chi tiết kín cổ trục

Lợi ích khi chọn Van Cổng Hàn Quốc Gang OS&Y Mặt Bích

Độ kín và độ bền

Với seat và wedge thiết kế đúng chuẩn, van cổng gang OS&Y đảm bảo đóng kín tốt cho ứng dụng nước và hơi nhẹ. Vật liệu inox cho trục và bulong giúp gia tăng tuổi thọ.

Dễ bảo trì và an toàn cho PCCC

Kiểu OS&Y cho phép kiểm tra trạng thái nhanh, thay packing đơn giản, và tháo lắp bonnet dễ dàng khi cần kiểm tra seat.

Hướng dẫn lựa chọn Van Cổng Mặt Bích và Vật Liệu

Chọn theo môi trường & áp lực

• Nếu làm việc ở nước lạnh hoặc hơi ≤120°C: van gang OS&Y là lựa chọn tốt.

• Nếu có môi trường ăn mòn (hóa chất) hoặc nhiệt độ cao >120°C: cân nhắc van inox hoặc thép.

Lưu ý về kích thước mặt bích và kết nối

Khi đặt hàng, cung cấp rõ: DN, Tiêu chuẩn mặt bích (JIS10K, JIS20K, ANSI 150, DIN PN16), Chiều dài lắp (L) và material yêu cầu để nhà sản xuất chuẩn bị đúng.

Lắp đặt, vận hành và bảo trì

Lắp đặt

• Đảm bảo mặt bích đối tâm, siết bulong theo mô-men đều.

• Tránh tác động ngang mạnh lên thân van; dùng gối đỡ ống nếu cần.

• Kiểm tra mặt bích, gioăng đúng kích thước trước khi siết.

Bảo trì định kỳ

• Kiểm tra packing, thay packing graphite khi xuất hiện rò rỉ.

• Kiểm tra seat và wedge nếu bị ăn mòn hoặc hở; sửa chữa hoặc thay thế.

• Vận hành thử, mở/đóng để đảm bảo không bó kẹt, bôi trơn ty nếu cần.

Tuỳ chọn & Phụ kiện: Van Cổng kèm Công tắc giám sát, bộ truyền động, lớp phủ

Công tắc giám sát (Limit Switch) — chức năng và lợi ích

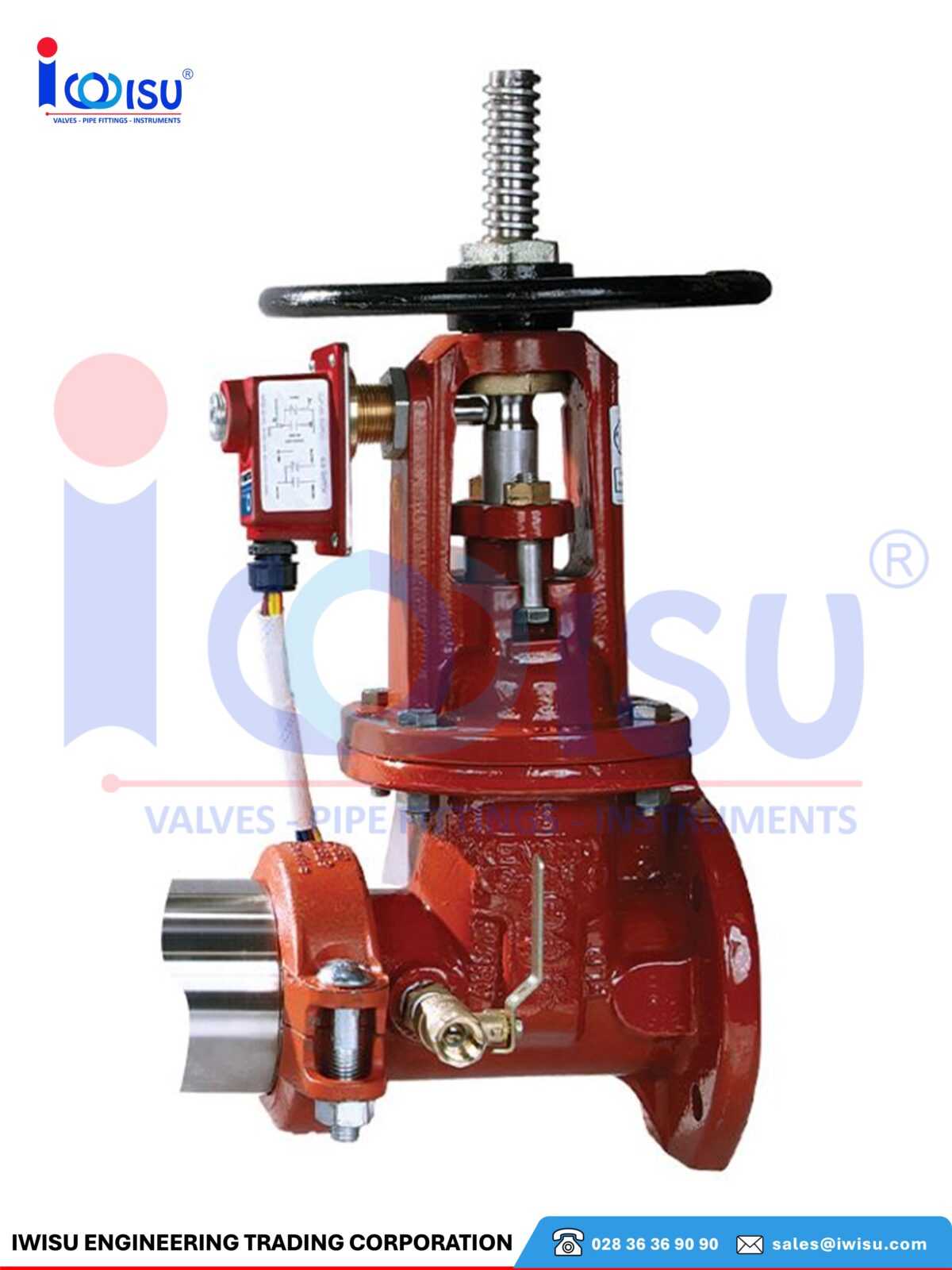

Công tắc giám sát gắn trên van báo trạng thái mở/đóng cho hệ SCADA/PCCC. Với van OS&Y, lắp công tắc dễ dàng vì ty di chuyển ra ngoài — chỉ cần gắn switch vào yoke để nhận tín hiệu khi ty đạt vị trí mở/đóng. Lợi ích:

• Giám sát từ xa trạng thái van (mở/đóng).

• Kết nối vào hệ báo động PCCC hoặc PLC để tự động hóa an toàn.

• Tăng compliance cho yêu cầu vận hành nhà máy.

Tùy chọn tự động hóa

• Bộ truyền động điện: chuyển đổi sang điều khiển từ xa, phù hợp khi cần thao tác nhiều lần.

• Bộ truyền động khí nén: phù hợp khi hệ thống có khí nén sẵn; cần chọn bản có moment đủ lớn cho kích thước DN.

Lớp phủ & xử lý bề mặt

Tùy chọn sơn epoxy nội/ngoại, mạ kẽm bulong, hoặc bề mặt chống ăn mòn nếu lắp ngoài trời hoặc môi trường ẩm mặn.

Bảng giá cho Van Cổng Hàn Quốc & Thông tin đặt hàng

Gợi ý mã hàng / thông tin cần chuẩn bị

Khi yêu cầu báo giá, cung cấp: DN, Tiêu chuẩn mặt bích (JIS/DIN/ANSI), Áp lực PN/10K, Vật liệu (Body/Seat/Stem), Cần công tắc giám sát hay bộ truyền động không, Số lượng, Yêu cầu chứng chỉ (CO/CQ).

Tài liệu cung cấp

Nhà cung cấp nên gửi catalogue, bản vẽ kích thước (FFL), và chứng chỉ test như Shell/Closure. Với van Hàn Quốc mẫu, thường có bản vẽ chi tiết và tài liệu kiểm tra đi kèm.

Bảng giá tham khảo cho Van Cổng Gang OS&Y Mặt Bích Hàn Quốc

Kích Thước (A)	DN	Inch (“)	Đơn Giá (VND)
50A	DN50	2″	1,815,000
65A	DN65	2.5″	2,255,000
80A	DN80	3″	2,761,000
100A	DN100	4″	3,982,000
125A	DN125	5″	5,280,000
150A	DN150	6″	7,205,000
200A	DN200	8″	11,220,000

Kết luận

Van Cổng Gang OS&Y Mặt Bích Hàn Quốc là lựa chọn rất phù hợp cho hệ thống nước và hơi trong phạm vi nhiệt độ ≤120°C, đặc biệt khi bạn cần độ tin cậy, chi phí hợp lý và khả năng giám sát trạng thái. Nếu hệ thống của bạn yêu cầu tích hợp với SCADA/PCCC, hãy ưu tiên phiên bản có công tắc giám sát; nếu cần thao tác tự động, thêm bộ truyền động điện/khí nén. Khi đặt hàng nhớ cung cấp DN, tiêu chuẩn mặt bích và yêu cầu tùy chọn để báo giá chính xác.

FAQs

1. Van Cổng Gang OS&Y phù hợp cho môi trường nước nóng bao nhiêu độ?
Thông thường van gang OS&Y trong bản vẽ tiêu chuẩn làm việc tới 120°C. Với nước quá nhiệt hoặc hơi áp cao, cân nhắc van vật liệu thép hoặc inox.

2. Có thể gắn công tắc giám sát cho van OS&Y không?
Có. OS&Y là kiểu lý tưởng để gắn limit switch vì ty di chuyển ra ngoài và cho vị trí dễ nhận biết. Công tắc sẽ báo trạng thái mở/đóng cho hệ điều khiển.

3. Van có thể được truyền động điện trực tiếp không?
Được. Chọn bộ truyền động có moment phù hợp với DN và lực ma sát; với van DN lớn cần bộ truyền động công suất lớn hoặc bộ giảm tốc.

4. Van gang có chịu được môi trường ăn mòn không?
Gang không phải lựa chọn tốt cho môi trường ăn mòn mạnh (hóa chất hoặc nước biển). Trường hợp đó nên dùng Inox hoặc vật liệu được xử lý bề mặt chống ăn mòn.

5. Khi đặt hàng cần chuẩn bị những thông tin gì để nhận báo giá chính xác?
Cung cấp: DN, Tiêu chuẩn mặt bích (JIS/DIN/ANSI), Áp lực (PN/10K…), Material yêu cầu, Cần công tắc giám sát hay bộ truyền động không, Số lượng, Yêu cầu chứng chỉ (CO/CQ).
