Van bi thủy lực là một loại van có thiết kế đặc biệt để hoạt động trong các điều kiện áp suất cao. Van bi thủy lực thường được ứng dụng trong các hệ thống thủy lực, các ngành công nghiệp, có tác dụng giúp kiểm soát dòng lưu chất đi qua van. Loại van này có cấu tạo khá đơn giản và được chế tạo từ nhiêu loại vật liệu khác nhau. Nếu Quý khách hàng đang có những thắc mắc như van bi thủy lực là gì? Ưu điểm và nhược điểm của van bi thủy lực so với những loại van bi khác hay mua van bi thủy lực ở đâu chính hãng giá ưu đãi thì hãy cùng IWISU tìm hiểu trong bài viết dưới đây nhé!
1. Van bi thuỷ lực là gì?
Van bi thủy lực là một loại van được thiết kế để kiểm soát dòng chảy của chất lỏng trong các hệ thống thủy lực. Van bi thủy lực được chế tạo để ứng dụng trong ngành công nghiệp sử dụng thủy lực, thường xuyên phải hoạt động trong môi trường áp suất cao và yêu cầu kiểm soát dòng chảy chính xác. Các công ty sản xuất van thường chế tạo van bi thủy lực từ vật liệu chống mài mòn và chịu được áp suất cao như thép không gỉ để đảm bảo độ bền và tính chính xác.

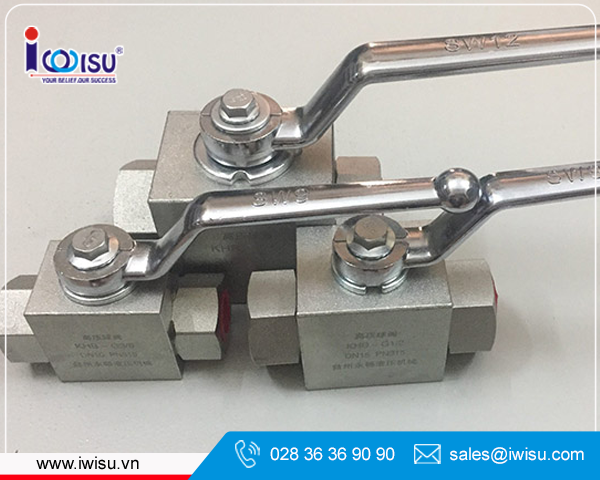

Van bi thủy lực có khẳ năng chịu áp suất cao
2. Cấu tạo của van bi thuỷ lực
Cấu tạo của van bi thủy lực khá đơn giản, được thiết kế để đảm bảo khả năng chịu áp suất cao và kiểm soát chính xác của dòng chảy. Dưới đây là cấu tạo của các sản phẩm van bi thủy lực:
Bộ điều khiển: thường sử dụng điều khiển tay gạt, dùng cơ năng để vận hành. Tuy nhiên, ở những vị trí khó lắp đặt điều khiển như khu vực quá cao hoặc những nơi có diện tích nhỏ hẹp sẽ được thay thế bằng bộ điều khiển công nghệ hóa tự động, sử dụng cơ điện hoặc khí nén để điều khiển, giúp đảm bảo sự an toàn cho người vận hành.
Thân van: thường được chế tạo từ các chất liệu inox, gang, đồng, nhựa,…Thân van giúp bảo vệ các bộ phận khác bên trong, giúp vanhoạt động ổn định và hiệu quả hơn.
Trục van: làm từ các vật liệu đồng, inox, gang, nhựa,…Đây là bộ phận có nhiệm vụ liên kết phần tay gạt với bi van, giúp hỗ trợ điều khiển đóng mở van.
Bi van: có hình dạng van bi rỗng, đây là bộ phận quan trọng nhất của van. Bi van sẽ được liên kết trực tiếp với trục van, khi trục van chuyển động, bi van sẽ nhận một lực từ trục van để đóng hoặc mở van nhằm ngăn chặn hoặc cho phép lưu chất đi qua van.
Gioăng làm kín: thường làm từ chất liệu cao su NBR, PTFE,…giúp làm kín van, tránh tình trạng lưu chất bị rò rỉ ra bên ngoài trong quá trình van hoạt động.
Cấu tạo gồm 2 bộ phận chính
3. Nguyên lý hoạt động
Nguyên lý hoạt động của bi van thủy lực rất đơn giản. Bộ phận điều khiển sẽ được liên kết với trục van, trục van được liên kết với bi van, một bộ phận có hình dạng viên bi rỗng và có một lỗ hình tròn. Khi muốn mở van, người vận hành sẽ tác động một lực vào bộ điều khiển (tay gạt, điều khiển điện, khí nén), từ đó sẽ giúp tác động một lực lên trục van tác động đến bi van. Khi đó, bi van sẽ xoay một góc 90 độ giúp lỗ bi nằm song song với dòng chảy của lưu chất, cho phép lưu chất đi qua van. Người vận hành có thể điều chỉnh góc mở của bi để điều tiết lượng lưu chất nhiều hay ít đi qua van.
Khi cần đóng van, ta sẽ tác động một lực tương tự lên bộ điều khiển và van sẽ được đóng, ngăn chặn dòng lưu chất chảy qua van.
4. Ưu nhược điểm và ứng dụng
Ưu điểm
- Có thể hoạt động tốt trong môi trường áp suất cao lên đến 500 bar
- Tốc độ đóng mở van nhanh chóng, cho phép dòng chảy đi qua van một cách dễ dàng
- Chất lượng bền bỉ do làm từ những vật liệu chắc chắc như thép, inox, đồng, gang, nhựa
- Dễ dàng lắp đặt
- Đa dạng mẫu mã, kích thước
- Khả năng rò rỉ thấp nhờ vào độ làm kín cao
- Kích thước nhỏ gọn với trọng lượng nhẹ
- Có thể sử dụng trong môi trường có nhiều tạp chất
- Đa dạng kiểu kết nối cho bạn lựa chọn như nối hàn, nối ren, nối lắp bích
- Đa dạng thương hiệu uy tín đến từ Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu,…
Nhược điểm
- Kích thước van bi thủy lực nhỏ hơn so với các loại van bi khác, chỉ thích hợp với những hệ thống có kích thước vừa, đường ống không quá DN200.
- Gioăng làm kín cần thay thế theo định kỳ vì khi sử dụng lâu ngày sẽ xuống cấp và gây ra trình trạng hở van.
- Đối với những loại van đức liền sẽ khó khăn hơn trong việc bảo trì, bảo dưỡng.
- Không phù hợp với những hệ thống lớn và cần thường xuyên đóng mở van
Ứng dụng
- Van bi thủy lực có nhiều ưu điểm vượt trội nên được ứng dụng trong nhiều ngành nghề, lĩnh vực khác nhau như:
- Ứng dụng trong các hệ thống thủy lực
- Ngành công nghiệp hóa đầu, khí đốt, hóa chất
- Hệ thống cơ khí, công nghiệp
- Sử dụng cho hệ thống thoát nước, cung cấp nước
- Những hệ thống có áp suất cao
Ứng dụng chủ yếu trong các hệ thống thủy lực
5. Phân loại van bi thuỷ lực
Van bi thủy lưc có đa dạng mẫu mã, kích cỡ, phương thức kết nối, hãy cùng IWISU tìm hiểu thêm về các loại sản phẩm van bi thủy lực phổ biến nhất trên thị trường hiện nay nhé:
Phân loại theo thiết kế
Van bi thủy 2 ngã: loại van bi 2 ngã này có thiết kế 2 lỗ khoét thông ở phần trên đầu bi, khi đóng mở van bi sẽ di chuyển một góc 90 độ để lỗ khoét nằm thẳng (giúp lưu chất đi qua van) hoặc vuông góc (ngăn chặn dòng lưu chất đi qua van).
Van bi 3 ngã: tương tự với van bi 2 ngã, van bi 3 ngã cho phép điều tiết hướng của dòng chảy thành nhiều hướng khác nhau, giúp tiết kiệm chi phí và thời gian vận hành.
Phân loại theo chất liệu
Van bi inox: chế tạo từ các vật liệu inox, có độ bền cao, hoạt động tốt trong môi trường khắc nghiệt với áp suất cao, nhiệt độ cao, có khả năng chống chịu các chất gây ăn mòn. Ngoài ra, chúng còn chống nhiễm từ và chống bám bẩn khá tốt. Tuy nhiên, giá thành van bi thủy lực inox sẽ cao hơn so với van bi thuộc chất liệu khác.
Van bi gang: vật liệu gang khá phổ biến và giá thành rẻ. Loại van bi thủy lực làm từ gang có khẳ năng chống ăn mòn và oxy hoát khá tốt, có thể hoạt động được trong nhiều môi trường khác nhau mà không gây ra nhiều tiếng ồn khó chịu. Tuy nhiên, loại chất liệu này có khả năng đàn hồi kém, dễ xuất hiện tình trạng gãy vỡ khi hoạt động công suất cao và va đập mạnh.
Van bi đồng: đặc tính của van bi đồng là có thể làm việc tốt ở môi trường có nhiệt độ cao, khả năng chống ăn mòn và dẫn nhiệt khá tốt. Van bi đồng có độ bền khá cao, khả năng đàn hồi tốt hơn van bi gang nên có thể uốn dẻo, nếu xảy ra trường hợp va đập cũng sẽ không bị vỡ. Tuy nhiên, khả năng uống dẻo đàn hồi tốt cũng khiến van bi đồng rất dễ bị biến dạng.
Van bi nhựa: đây là loại van có giá thành rẻ nhất. Van bi thủy lực nhựa thường được sử dụng trong các môi trường có nhiều chất gây ăn mòn và dễ oxy hóa vì khả năng chống ăn mòn của nhựa tốt hơn so với chất liệu từ kim loại. Mặc dù vậy, van bi nhựa sẽ có nhược điểm là khẳ năng chịu nhiệt và áp suất kém, không có khả năng đàn hồi vì vậy rất dễ vỡ khi bị va đập hoặc làm việc công suất lớn.
Phân loại theo cách kết nối
Van bi lắp bích: kết nói với các hệ thống bằng các mặt bích. Phương thức kết nối này khá chắc chắn, hạn chế tình trọng rò rỉ hay hở van trong quá trình vận hành. Van bi lắp bích có thể hoạt động tốt trong những môi trường khắc nghiệt với nhiệt độ và áp suất cao, thích hợp với các hệ thống lớn.
Van bi ren: bằng cách sử dụng các khớp ren để kết nối van với hệ thống. Phương thức kết nối này được sử dụng rộng rãi cho nhiều loại van bi vì tính dễ lắp đặt, khả năng làm kín tốt không gây rò rỉ điện, dễ dàng sửa chữa, bảo trì. Tuy nhiên, van bi kết nối ren thường chịu áp lực khá kém, vì vậy chỉ phufh ợp với các hệ thống nhỏ.
Van bi hàn kín: với phương thức kết nối này, van bi sẽ được hàn kín vào trong hệ thống để tạo thành một khối hoàn chỉnh và thống nhất. Van bi hàn chính giúp van hoạt động ổn định, không bị rò rỉ hay vỡ khi có tác động mạnh trong quá trình vận hành. Phương thức kết nối này sẽ phù hợp với những hệ thống lớn. Tuy nhiên, van bi hàn kín nên sẽ khá khó khăn và bất tiện trong việc bảo trì, sửa chữa các mối nối.
Phân loại theo phương thức vận hành
Van bi tay gạt: sử dụng thủ công. Người vận hành có thể điều khiển van đóng mở bằng cách tác động một lực vào tay gạt. Cho tính năng dễ sử dụng nên giá thành thấp nhất so với các loại khác. Tuy nhiên, sẽ có một số hạn chế là không thể điều khiển từ xa, khó điều khiển tay gạt nếu lắp đặt ở trên cao hoặc những khu vực chật hẹp.
Van bi điều khiển bằng điện: Vận hành tự động dựa vào động cơ điện. Người vận hành có thể điều khiển từ xa giúp van đóng mở dễ dàng và nhanh chóng. Van bi điều khiển điện thích hợp sử dụng trong môi trường độc hại, nguy hiểm để đảm bảo an toàn cho người vận hành. Tuy nhiên, mức giá của loại van bi này khá cao, phù hợp sử dụng cho những hệ thống lớn cần tự động hóa cao, tiết kiệm thời gian.
Van bi điều khiển khí nén: Đây là loại van bi được ưa chuộng và an toàn nhất hiện nay, quá trình vận hành đóng mở van diễn ra nhanh chóng. Phù hợp sử dụng lắp đặt ở những môi trường độc hại và không gian nhỏ hẹp. Tuy nhiên, chi phí lắp đặt của loại van này khá cao do cần cung cấp một lượng khí nén cho van để chúng có thể hoạt động được. Bảo dưỡng và vận hành khá phức tạp, yêu cầu nhân viên kĩ thuật có trình độ chuyên môn cao.
6. Hướng dẫn lắp đặt van bi thủy lực
Cần đọc kỹ hướng dẫn sử dụng trước khi lắp đặt van bi thủy lực. Ngoài ra, người vận hành cần kiểm tra đầy đủ các bộ phận trước khi lắp để tránh thiếu sót. Quá trình lắp sẽ chia ra làm 3 bước chính
Trước khi lắp:
- Kiểm tra kích thước và vật liệu có tương thích với hệ thống đường ống hay không
- Đảm bảo lắp đặt van khi không có sự tác động lực lên đường ống trong suốt quá trình thực hiện.
- Rửa sạch đường ống trước khi lắp đặt, tránh trường hợp mảnh vụn còn sót lại có thể gây ảnh hưởng đến một số bộ phận bên trong đường ống, dẫn đến sự cố khi hoạt động hoặc khiến van bị hư hỏng.
Trong quá trình lắp đặt:
- Khi lắp đặt, hãy tìm cách loại bỏ những thành phần dư thừa bên ngoài van bi vì nếu lắp vào có thể gây ma sát hoặc tác động lên van bi khiến hư hỏng.
- Khi lắp đặt ốc vít, hãy sử dụng những dụng cù thích hợp, tương thích với kích cỡ ốc.
Sau khi lắp:
- Cần kiểm tra đường ống và van đã hết sạch các tạp chât chưa, van rỗng sẽ tránh trường hợp áp suất cao gây nổ van.
- Sau khi lắp đặt, cần kiểm tra van vận hành như thế nào, có gặp sự cố như rò rỉ hay không để tìm hướng xử lý.
Đọc kĩ hướng dẫn sử dụng trước khi lắp đặt
7. Mua van bi thuỷ lực giá tốt tại IWISU
IWISU tự hào là đơn vị hàng đầu trong lĩnh vực phân phối van và thiết bị công nghiệp tại Việt Nam. Với nhiều năm kinh nghiệm và đội ngũ kỹ thuật chuyên nghiệp, chúng tôi đã trở thành nhà cung cấp uy tín cho rất nhiều doanh nghiệp lớn nhỏ trong cả nước.
Chúng tôi cam kết:
- Sản phẩm đạt tiêu chuẩn cao, kèm giấy chứng nhận CO, CQ.
- Quá trình đóng gói được thực hiện cẩn thận để đảm bảo an toàn khi vận chuyển.
- Diện tích kho bãi rộng rãi tại trung tâm TP.HCM, đáp ứng linh hoạt mọi nhu cầu của khách hàng.
- Giá van bi thủy lực giá tốt nhất trên thị trường nhờ nhập khẩu trực tiếp từ nhà sản xuất mà không qua trung gian.
- Đội ngũ tư vấn nhiều năm kinh nghiệm, giúp Quý khách lựa chọn sản phẩm phù hợp
- Đội ngũ kỹ thuật chyên môn cao, hỗ trợ lắp đặt và bảo trì
- Sản phẩm đa dạng mẫu mã, kích thước, hãng sản xuất,…
- Bảo hành lên đến 12 tháng theo tiêu chuẩn từ nhà sản xuất
Để mua được sản phẩm van bi thủy lực giá rẻ chính hãng. Quý khách hàng vui lòng liên hệ trực tiếp Công ty IWISU thông qua:
- Hotline: 028.36.36.90.90 (8h – 17h, T2 – T6) (8h-12h, T7)
- Website: https://iwisu.vn/
- Mail: sales@iwisu.com
Liên hệ ngay để được tư vấn báo giá miễn phí
Hy vọng thông qua bài viết trên, Quý khách có thể tự giải đáp được những thông tin cơ bản tổng quan về van bi thủy lực. Từ đó, có thể chọn lựa cho mình sản phẩm phù hợp với tài chính, quy mô của hệ thống. Nếu Quý khách cần thêm sự hỗ trợ, tư vấn từ đội ngũ nhân viên nhiệt tình của IWISU, hãy gọi ngay vào số Hotline của công ty đê được hỗ trợ tư vấn báo giá van bi thủy lực chính xác nhất nhé!
