Van bi 3 thân inox 316 hay van bi 3 mảnh inox 316 là cấu hình ball valve được quan tâm nhiều trong các hệ thống đường ống kích thước nhỏ và trung bình khi cần Full Port, khả năng tháo bảo trì thuận tiện và vật liệu inox 316. Với một specification hoàn chỉnh, cần xác định thêm kết nối NPT hay hàn, pressure rating, seat và tiêu chuẩn kiểm tra thay vì chỉ ghi “van bi inox 316”.
Một cấu hình thực tế IWISU cung cấp là ANIX BV13R6N/1000, van bi 3 mảnh Full Port bằng stainless steel 316, kết nối NPT theo B1.20.1, dải 1/4–4 inch, áp suất 1000 PSI, stem chống bật, tay gạt khóa và seat PTFE/R-PTFE hoặc High-Temperature PTFE. ANIX công bố thiết kế theo ASME B16.34 và kiểm tra theo API 598.
Van bi 3 thân, van bi 3 mảnh và van bi 3PC có khác nhau không?
Trong RFQ và catalogue, ba cách gọi dưới đây thường cùng chỉ một nhóm construction:
| Cách gọi | Thuật ngữ tiếng Anh |
|---|---|
| Van bi 3 thân | Three-Piece Ball Valve |
| Van bi 3 mảnh | 3-Piece Ball Valve |
| Van bi 3PC | 3PC Ball Valve |
Điểm quan trọng không phải cách gọi mà là construction thực tế của valve.
Thân van gồm phần body trung tâm chứa bi và seat, kết hợp với hai end connection ở hai phía. Khi bảo trì, sau khi đường ống đã được cô lập và xả áp đúng quy trình, phần thân giữa có thể được tiếp cận để kiểm tra hoặc thay các chi tiết làm kín mà không nhất thiết phải tháo hai đầu connection khỏi piping.
Đây là ưu điểm đặc biệt hữu ích với van nối hàn, vì hai đầu weld end có thể duy trì trên đường ống trong khi phần trung tâm được tháo phục vụ bảo trì theo hướng dẫn của manufacturer.

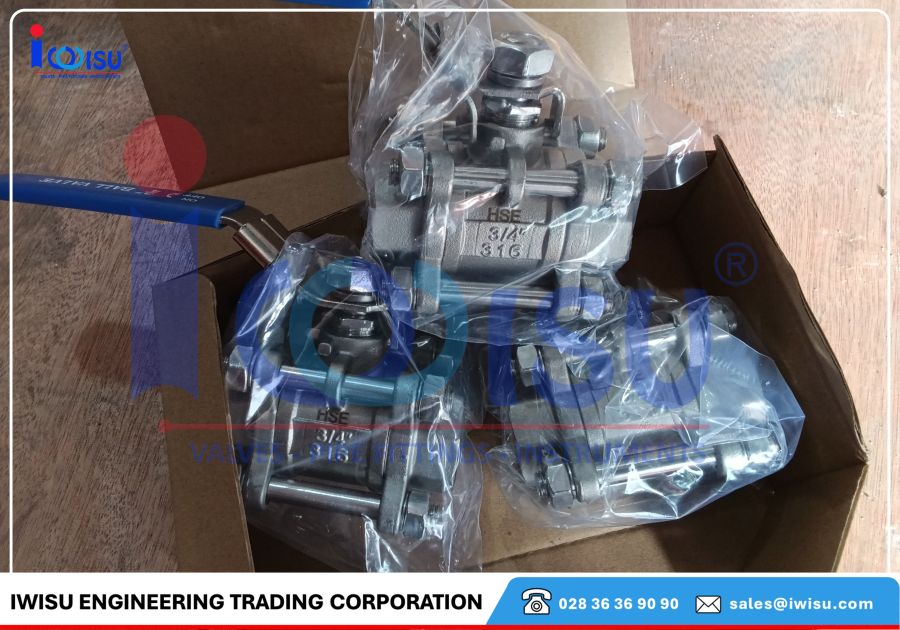

Van bi 3 thân inox 316 ANIX BV13R6N/1000
Đối với page này, ANIX BV13 là một reference product rất phù hợp vì specification gần như trùng hoàn toàn với nhóm keyword cần target.
| Thông số | ANIX BV13R6N/1000 |
|---|---|
| Construction | Three Piece |
| Port | Full Port |
| Body material | 316 Stainless Steel |
| Phương pháp chế tạo | Investment Casting |
| Connection | Female NPT |
| Thread standard | ANSI/ASME B1.20.1 |
| Size | 1/4–4 inch |
| Pressure | 1000 PSI / 1000 WOG |
| Seat | PTFE / R-PTFE / High-Temp PTFE |
| Stem | Blow-Out-Proof |
| Handle | Lockable |
| Valve design | ASME B16.34 |
| Inspection/Test | API 598 |
| Model | BV13R6N/1000 Series |
Đây là thông số được ANIX công bố trực tiếp cho BV13R6N/1000.
IWISU hiện có riêng page cho cấu hình này tại Van Bi 3 Thân Nối Ren ANIX.
Inox 316 và CF8M trên van bi 3 thân nên hiểu thế nào?
Đây là chỗ rất dễ bị viết quá đơn giản.
SS316/SUS316 và ASTM A351 CF8M không nên được xem là hai ký hiệu hoàn toàn đồng nhất.
CF8M là một grade stainless steel dùng cho sản phẩm đúc theo ASTM A351, có chemistry thuộc nhóm tương ứng với stainless steel 316. Trong khi đó SUS316/SS316 có thể được sử dụng trong các hệ tiêu chuẩn và dạng sản phẩm khác.
Vì thân van bi dạng này được chế tạo bằng investment casting, RFQ thực tế thường gặp các cách mô tả như:
BODY: ASTM A351 CF8M
hoặc:
BODY: SS316
Khi project yêu cầu chính xác ASTM grade, nên đối chiếu MTC và material specification của manufacturer, không chỉ kết luận theo chữ “Inox 316”.
ANIX cũng phân nhóm product line stainless steel của hãng dưới các mô tả SS316 / CF8M, đồng thời công bố các van bi 3 mảnh threaded, Socket Weld và Butt Weld trong cùng nhóm stainless product range.
Van bi 3 thân inox 316 Full Port có ý nghĩa gì?
Full Port có nghĩa đường thông qua bi được thiết kế với tiết diện lớn, hạn chế việc thu hẹp dòng qua valve so với Reduced Port construction.
Đối với hệ thống cần:
- hạn chế pressure loss;
- duy trì lưu lượng;
- làm sạch hoặc flushing đường ống;
- piping water/oil/gas kích thước nhỏ;
Full Port thường là configuration được ưu tiên kiểm tra.
ANIX xác định rõ BV13 là Three Piece Full Port Ball Valve, không phải reduced-port valve.
Điều này cũng quan trọng khi so sánh quotation. Hai supplier cùng chào:
BALL VALVE 1 inch SS316 1000 WOG
nhưng một bên là Full Port và một bên Reduced Port thì chưa phải technical equivalence hoàn toàn.
1000 WOG trên van bi có nghĩa là gì?
WOG = Water, Oil, Gas.
Với ANIX BV13, manufacturer công bố working pressure 1000 PSI cho Water, Oil hoặc Gas.
Vì vậy:
1000 WOG
không nên được diễn giải thành:
Van luôn chịu được 1000 PSI với mọi môi chất và mọi nhiệt độ.
Pressure capability thực tế cần đọc cùng:
temperature + seat material + medium + manufacturer pressure-temperature data.
Đặc biệt, không nên tự suy từ 1000 WOG sang:
- 1000 PSI steam;
- 1000 PSI hóa chất;
- hoặc 1000 PSI ở nhiệt độ tối đa của seat.
Nếu RFQ có steam hoặc process temperature cao, cần lấy P-T curve/datasheet của đúng model trước khi xác nhận.
Đây là điểm nên kiểm tra rất kỹ khi so sánh các quotation ghi chung “1000 PSI”.
Van bi 3 thân inox 316 NPT
Với phiên bản ANIX BV13, connection là female NPT theo B1.20.1.
NPT là ren ống côn. Nếu RFQ đã chỉ định:
NPT
không nên tự thay bằng:
BSPT
chỉ vì hai connection có cùng nominal size.
Ví dụ:
1 inch NPT
và:
1 inch BSPT
không phải hai chuẩn ren có thể coi là giống nhau để lắp trực tiếp.
Cấu hình NPT phù hợp khi hệ thống đã sử dụng piping/threaded components theo tiêu chuẩn Mỹ, đặc biệt ở small-bore piping, utility, khí, dầu và các line phù hợp với threaded connection.
Xem thêm page generic của IWISU về Van Bi Inox 304, 316 Nối Ren NPT/BSPT nếu cần phân biệt hai chuẩn kết nối.

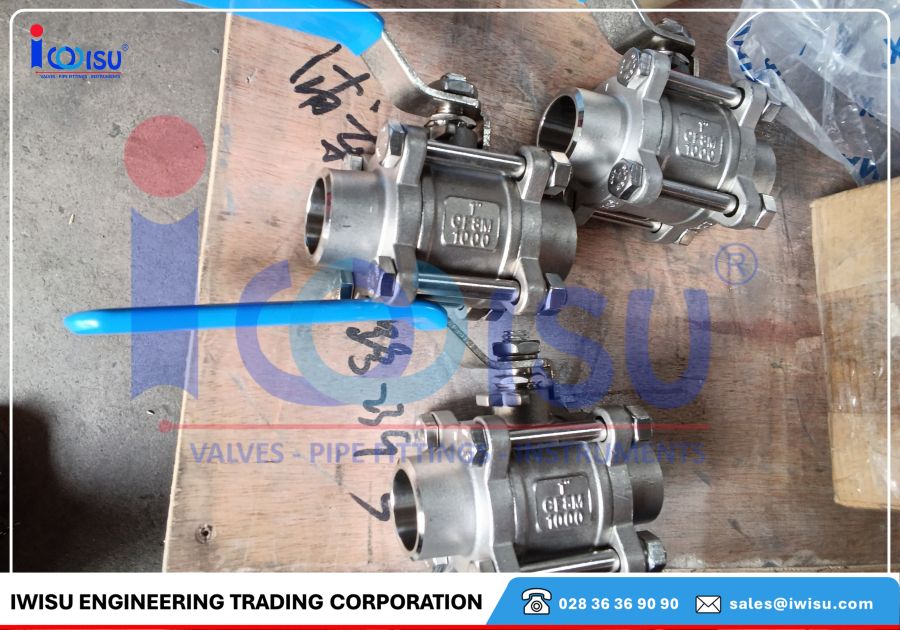

Van bi 3 thân inox 316 nối hàn
Khi piping specification không cho phép connection ren hoặc cần welded joint, van bi 3 thân có thể chuyển sang Butt Weld hoặc các welded-end construction tương ứng.
ANIX có riêng BV63R6B/1000 Series, cấu hình:
| Thông số | ANIX BV63 |
|---|---|
| Construction | 3 mảnh |
| Port | Full Port |
| Material | Stainless Steel 316 |
| Connection | Butt Weld |
| Size | 1/4–4 inch |
| Pressure | 1000 PSI |
| Seat | PTFE / High-Temperature PTFE tùy configuration |
| Design | ASME B16.34 |
| Test | API 598 |
IWISU có riêng sản phẩm tại Van Bi 3 Thân Nối Hàn ANIX.
Khi nào chọn NPT, khi nào chọn Butt Weld?
| Điều kiện | NPT | Butt Weld |
|---|---|---|
| Lắp đặt nhanh | Tốt | Cần welding |
| Tháo connection thuận tiện | Tốt | Không |
| Hệ thống threaded small bore | Phù hợp | Không cần thiết |
| Piping specification yêu cầu welded joint | Không | Phù hợp |
| Tránh interface ren | Không | Có |
| Yêu cầu WPS/welder | Không | Có |
Không nên kết luận rằng Butt Weld “luôn kín hơn” hoặc NPT “luôn dễ rò rỉ”. Khả năng làm kín còn phụ thuộc installation, design, thread/welding quality và điều kiện vận hành.
Van bi 3 thân khác van bi 2 thân ở đâu?
Đây là quyết định thực tế hơn nhiều so với việc chỉ so sánh “loại nào tốt hơn”.
| Tiêu chí | Van bi 2 thân | Van bi 3 thân |
|---|---|---|
| Construction | 2 phần thân chính | 3 phần thân |
| Kích thước tổng thể | Thường compact | Có thể lớn hơn |
| Bảo trì internals | Có thể phải tháo valve nhiều hơn | Thuận tiện tiếp cận center body |
| Welded-end service | Có | 3 mảnh có lợi thế bảo trì |
| Chi phí | Thường thấp hơn | Thường cao hơn |
| Full Port | Có thể có | Có thể có |
| NPT | Có | Có |
| Automation | Có | Có, đặc biệt bản mounting pad |
Nếu chỉ cần một ball valve NPT phổ thông, ít phải bảo trì, 2 mảnh có thể đã đủ.
Nếu project ưu tiên:
maintainability + welded connection + khả năng thay seat/seal + automation
thì 3 mảnh trở nên đáng cân nhắc hơn.
Không nên ghi chung:
“Van 3 mảnh chịu áp cao hơn van 2 mảnh.”
Pressure rating phải được so bằng model/rating thực tế, không suy ra từ số lượng body pieces.
PTFE hay R-PTFE?
ANIX cung cấp BV13 với PTFE, R-PTFE hoặc High-Temperature PTFE tùy cấu hình.
PTFE
PTFE có hệ số ma sát thấp và khả năng tương thích tốt với nhiều môi chất công nghiệp.
R-PTFE
R-PTFE là reinforced PTFE, trong đó PTFE được gia cường nhằm thay đổi các đặc tính cơ học so với virgin PTFE.
Trong RFQ, nếu khách chỉ định:
RPTFE SEAT
không nên đổi thành:
PTFE
mà không có technical approval.
Tương tự, cụm:
“High-Temperature PTFE”
phải được đọc theo datasheet của đúng model, không nên biến thành một nhiệt độ cố định áp dụng cho mọi van bi.
Blow-Out-Proof Stem có tác dụng gì?
ANIX công bố BV13 sử dụng Blow-Out-Proof Stem Design.
Ý nghĩa chính của construction này là stem được bố trí để hạn chế khả năng bị pressure bên trong đẩy bật khỏi valve body.
Đây là một chi tiết đáng kiểm tra trên van bi áp lực, đặc biệt khi RFQ có yêu cầu về valve construction chứ không chỉ vật liệu và size.
ANIX cũng sử dụng lockable handle, cho phép khóa vị trí tay gạt để hạn chế thao tác ngoài ý muốn.
ASME B16.34, B1.20.1 và API 598 đóng vai trò gì?
Ba tiêu chuẩn trong cùng một specification không có cùng chức năng.
| Tiêu chuẩn | Vai trò trong ANIX BV13 |
|---|---|
| ASME B16.34 | Design/rating requirements của valve |
| ASME/ANSI B1.20.1 | Quy cách ren NPT |
| API 598 | Inspection và pressure testing |
ANIX công bố BV13 tuân theo ASME B16.34, connection NPT theo B1.20.1 và được kiểm tra theo API 598.
Do đó một RFQ:
BALL VALVE 1", NPT, 1000 WOG, SS316
vẫn chưa giống hoàn toàn với:
BALL VALVE 1", 3-PC, FULL PORT, SS316, NPT ASME B1.20.1, 1000 WOG, ASME B16.34, TEST API 598
Dòng thứ hai xác định product construction rõ hơn đáng kể.
Kích thước van bi 3 thân inox 316
ANIX công bố BV13 trong dải 1/4–4 inch.
Bảng quy đổi NPS/DN thường dùng khi đọc RFQ:
| NPS | DN |
|---|---|
| 1/4 inch | DN8 |
| 3/8 inch | DN10 |
| 1/2 inch | DN15 |
| 3/4 inch | DN20 |
| 1 inch | DN25 |
| 1-1/4 inch | DN32 |
| 1-1/2 inch | DN40 |
| 2 inch | DN50 |
| 2-1/2 inch | DN65 |
| 3 inch | DN80 |
| 4 inch | DN100 |
Khi thay thế một valve hiện hữu, không nên chỉ đối chiếu NPS/DN. Với NPT cần kiểm tra đúng thread standard; với welded valve cần kiểm tra end preparation và piping requirement.
Dimension cuối cùng nên lấy từ certified drawing hoặc catalogue đúng model/revision thay vì lấy kích thước của một van 3 mảnh khác rồi áp dụng.
Một số dòng RFQ thường gặp
Các mô tả dưới đây đều có commercial intent rõ hơn nhiều so với chỉ tìm “van bi inox”:
| RFQ | Thông tin chính |
|---|---|
BALL VALVE 1", 3-PC, SS316, FULL PORT, NPT, 1000 WOG |
1 inch, 3 mảnh, inox 316, NPT |
BALL VALVE 2", 3-PIECE, CF8M, RPTFE, FNPT, 1000 PSI |
Có thêm material/seat |
BALL VALVE 1/2", SS316, 3PC, NPT, API 598 |
Có test requirement |
BALL VALVE 1", 3PC, SS316, BW, 1000 WOG |
Butt Weld |
BALL VALVE 2", FULL PORT, SS316, NPT B1.20.1 |
Khóa rõ thread standard |
Với dòng:
BALL VALVE 1", 3-PC, SS316, FULL PORT, NPT, 1000 WOG
ANIX BV13R6N/1000 là một cấu hình phù hợp để đối chiếu vì manufacturer xác nhận đầy đủ 3-Piece, Full Port, 316 Stainless Steel, NPT và 1000 PSI.
Nếu RFQ đổi thành:
... BUTT WELD ...
thì cần chuyển sang series welded tương ứng như BV63R6B/1000, không nên báo BV13 threaded rồi chỉ thay mô tả connection trên quotation.
Khi nào cần van bi 3 thân có ISO 5211 Mounting Pad?
Nếu valve được dự kiến chuyển sang điều khiển điện hoặc khí nén, nên kiểm tra ngay từ đầu xem valve có direct mounting pad theo ISO 5211 hay không.
ANIX có riêng BVH13R6N/1000, vẫn là:
3 mảnh + SS316 + Full Port + NPT + 1000 PSI
nhưng bổ sung Direct Mounting Pad ISO 5211 để phục vụ automation.
Điều này khác với BV13R6N/1000 tay gạt tiêu chuẩn.
Nếu RFQ đã có:
PNEUMATIC ACTUATED
hoặc:
ELECTRIC ACTUATED
thì nên kiểm tra mounting interface và torque ngay từ lúc chọn bare-shaft valve thay vì chọn van tay gạt trước rồi mới tìm cách gá actuator sau.
Xem thêm Van Bi 3 Thân Nối Ren Mounting Pad ANIX.
Van bi 3 thân inox 316 dùng cho môi chất nào?
Đối với ANIX BV13, manufacturer xác nhận application medium là:
Water / Oil / Gas.
Với hóa chất, không nên chỉ nhìn chữ SS316 rồi kết luận valve tương thích.
Cần kiểm tra đồng thời:
body + ball/stem + seat + seal + concentration + temperature + pressure.
Một van có body stainless steel phù hợp nhưng seat không tương thích với lưu chất thì vẫn không phải lựa chọn đúng.
Đây là lý do trên RFQ hóa chất, tên medium và operating temperature có giá trị hơn rất nhiều so với một dòng chung chung:
SS316 BALL VALVE.
Những thông tin nên kiểm tra trước khi đặt hàng
Một specification đủ tốt cho nhóm sản phẩm này nên trả lời được:
3-Piece hay 2-Piece? → SS316/CF8M? → Full Port? → NPT hay BW? → Size? → Pressure? → Seat? → Standard/Test?
Ví dụ:
BALL VALVE, 1 inch, 3-PIECE, FULL PORT, SS316, NPT ASME B1.20.1, R-PTFE SEAT, 1000 WOG, ASME B16.34, API 598
chặt chẽ hơn đáng kể so với:
Van bi inox 316 DN25.
Nếu project yêu cầu MTC, country of origin, test certificate hoặc drawing, nên đưa requirement này vào inquiry ngay từ đầu để supplier xác nhận cùng quotation.
Van bi 3 thân inox 316 ANIX tại IWISU
IWISU cung cấp các cấu hình van bi 3 thân inox 316 ANIX cho nhiều kiểu connection và phương thức vận hành.
Đối với connection ren, BV13R6N/1000 là reference series 3 mảnh, Full Port, NPT, 1000 WOG. Anix USA
Đối với piping nối hàn, ANIX có BV63R6B/1000 Butt Weld, cũng sử dụng construction 3 mảnh, Full Port và stainless steel 316. Anix USA
Đối với hệ thống dự kiến tự động hóa, có thể sử dụng phiên bản Direct Mount ISO 5211 thay vì cấu hình tay gạt tiêu chuẩn. Anix USA
Có thể xem thêm:
Van Bi 3 Thân Mounting Pad ANIX
Danh mục Van Bi Inox tại IWISU
Với RFQ chưa xác định hoàn chỉnh, chỉ cần gửi size + môi chất + pressure + temperature + kiểu kết nối + yêu cầu vận hành, IWISU có thể đối chiếu tiếp material, seat, standard và model phù hợp trước khi báo giá.
