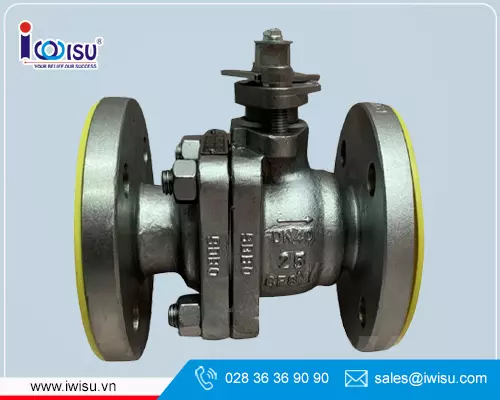

Van bi thép PN25 hay còn gọi là van bi thép mặt bích PN25, là dòng van bi được sản xuất từ chất liệu thép ASTM A216 WCB hoặc thép A105, với 2 bên thân van được kết nối với hệ thống đường ống bằng kiểu lắp bích tiêu chuẩn EN1092-1 PN25 RF. Dòng van bi này có tác dụng đóng mở hoặc điều tiết dòng chảy lưu chất trong đường ống bằng cơ chế xoay theo góc của viên bi.
Van bi thép mặt bích PN25 với được làm từ thép ASTM A216 WCB hoặc thép A105 nên có khả năng chịu áp lực và nhiệt độ cao, khả năng đóng mở và làm kín tốt. Ngoài ra, 2 bên thân van được lắp mặt bích EN1092-1 PN25 RF, nên có thể chịu được áp suất lên đến 25bar và giúp cho người vận hành dễ dàng tháp lắp, vận hành và bảo dưỡng.
1. Đặc điểm của van bi thép PN25
Kích thước van
Dựa vào loại vật liệu thép mà van bi thép mặt bích PN25 có các tiêu chuẩn kích cỡ như:
- Kích thước van bi thép WCB PN25: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000.
- Kích thước van bi thép A105 PN25: DN8, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
Đặc điểm cấu tạo
Van bi thép PN25 có cấu tạo đơn giản tương tự các loại van bi thép khác, gồm các bộ phận chính sau đây:
- Thân van: Được làm bằng thép ASTM A216 WCB hoặc thép A105 có khả năng chịu áp lực và nhiệt độ cao. Thân van được kết nối với hệ thống đường ống bằng mặt bích EN1092-1 PN25 RF.
- Bi van: Được làm bằng SS304 (CF8) hoặc SS316 (CF8M) tránh tình trạng bám bẩn và ăn mòn trong quá trình vận hành.
- Ron bít hay còn gọi là gioăng: Được làm bằng PTFE hoặc R-PTFE (Teflon) để chịu được nhiệt độ cao và trơn trượt.
- Trục van: Được làm bằng inox 304 hoặc inox 316.
- Bộ phận vận hành: Thường sử dụng kiểu vận hành tay gạt, điều khiển điện hoặc điều khiển khí nén.
- Kiểu kết nối: Mặt bích EN1092-1 PN25 RF với áp suất làm việc max 25bar.
- Dạng van bi thông dụng: Van bi thép PN25 thường được thiết kế dạng van bi 2 thân hoặc 3 thân. Dạng van này có ưu điểm dễ dàng tháo lắp và bảo dưỡng.
Môi trường làm việc
- Nhiệt độ làm việc: Từ -29 độ C đến 150 độ C
- Áp lực max: 25bar
Ứng dụng
Với ưu điểm là chịu được nhiệt độ và áp lực cao, khả năng đóng mở và làm kín tốt, nên van bi thép nối bích PN25 thường được sử dụng cho các hệ thống như: đường dẫn xăng dầu, hệ thống lò hơi, hơi nóng, hệ thống đóng tàu, PCCC, cấp thoát nước, xử lý nước, nhiệt điện, thủy điện, xi măng và các ngành khai thác khoáng sản…
Nguyên lý hoạt động
Van bi thép PN25 hoạt động dựa vào tay quay, tay gạt hoặc bộ điều khiển bằng điện, khí nén. Trục van bi sẽ truyền động momen xoắn làm bi quay một góc nhất định, khi lỗ khoét của bi trùng với hướng dòng chảy của lưu chất khi đó dòng chảy là lớn nhất. Ngược lại lỗ khoét của bi vuông góc với hướng dòng chảy van được đóng hoàn toàn. Lưu lượng dòng chảy được điều chỉnh với góc quay nhỏ hơn 90o.
Xuất xứ và thương hiệu
- Xuất xứ: Được nhập khẩu từ các nước như Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc.
- Thương hiệu: Một số thương hiệu van mà IWISU cung cấp: Anix, Bonney Forge, DKM, Asco, HSE, JC, JDV, Asung, Pekos, Prosave, Swissfluid, Valmac, Zuercher, Wika, KVC Nhật Bản.
- Bảo hành: 12 tháng
2. Một số loại van bi thép mặt bích PN25
- Van bi thép 2 thân WCB PN25
- Van bi thép A105 mặt bích PN25
- Van bi thép 3 thân nối bích PN25
- Van bi thép 2 thân nối bích PN25
- Van bi thép lắp bích PN25 tay gạt
- Van bi thép mặt bích PN25 tay quay
- Van bi thép mặt bích PN25 điều khiển điện
- Van bi thép mặt bích PN25 điều khiển khí nén
3. Mua van bi thép lắp bích PN25 tại IWISU
IWISU – Nhà phân phối van công nghiệp và thiết bị công nghiệp hàng đầu Việt Nam – tự hào mang đến giải pháp van bi thép WCB PN25 hoàn hảo cho mọi công trình. Với hơn 10 năm kinh nghiệm, chúng tôi đã cung cấp van công nghiệp cho hàng ngàn dự án lớn nhỏ trong và ngoài nước, khẳng định vị thế nhà cung cấp uy tín và tin cậy.
IWISU cam kết tất cả các sản phẩm van công nghiệp đều được nhập khẩu từ các thương hiệu uy tín thế giới, đầy đủ giấy tờ CO, CQ, đảm bảo độ bền bỉ, an toàn và hiệu suất vượt trội. Thêm vào đó, với việc nhập khẩu tận gốc từ nước ngoài, IWISU mang đến cho khách hàng mức giá rẻ nhất thị trường, cùng với chính sách bảo hành dài hạn và chiết khấu hấp dẫn khi mua số lượng lớn.
Ngoài ra, quý khách còn được tư vấn tận tình bởi đội ngũ kỹ sư giàu kinh nghiệm, giúp quý khách lựa chọn sản phẩm phù hợp nhất. Giao hàng nhanh chóng, đáp ứng mọi nhu cầu cấp bách. Hỗ trợ kỹ thuật 24/7, đảm bảo vận hành trơn tru.
Hãy để IWISU trở thành đối tác đáng tin cậy của quý khách trong việc lựa chọn và cung cấp van bi thép PN25. Liên hệ ngay qua Hotline: 028.36.36.90.90 hoặc gửi yêu cầu về Mail: sales@iwisu.com để được tư vấn chi tiết và hỗ trợ. Chúng tôi sẵn sàng phục vụ quý khách!
