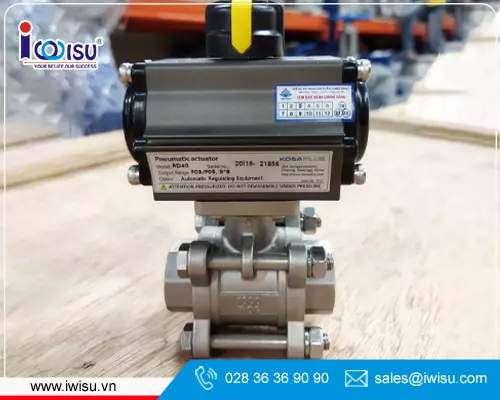

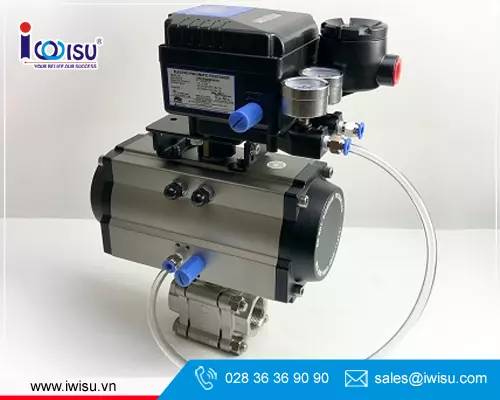

Van bi ren điều khiển khí nén tuyến tính

Van bi nối ren điều khiển khí nén tuyến tính là dòng van bi với phần thân van được kết nối với hệ thống đường ống bằng nối ren tiêu chuẩn và sử dụng bộ điều khiển khí nén khí nén tuyến tính để vận hành đóng mở hoặc điều tiết dòng chảy lưu chất trong đường ống. Dòng van bi này được sản xuất bằng chất liệu inox, thép, gang, nhựa,…

Loại van bi nối ren này có ưu điểm dễ dàng kết nối với hệ thống đường ống, chắc chắn. Ngoài ra, với khả năng đóng mở tự động bằng bộ vận hành khí nén tuyến tính, giúp van bi nối ren điều khiển khí nén tuyến tính đóng mở nhanh chóng, chính xác và tiết kiệm thời gian.

1. Đặc điểm của van bi nối ren điều khiển khí nén tuyến tính

Kích thước van

Van bi nối ren điều khiển khí nén tuyến tính được sản xuất với nhiều kích thước khác nhau tùy theo kích thước đường ống. Một số tiêu chuẩn kích thước phổ biến bao gồm: DN8, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.

Đặc điểm cấu tạo

Van bi nối ren điều khiển khí nén tuyến tính có cấu tạo đơn giản tương tự các dòng van bi nối ren khác, chỉ khác là sử dụng bộ vận hành khí nén tuyến tính. Cấu tạo gồm các bộ phận chính sau đây:

• Thân van: Là phần chứa quả bi và các ron bít có chức năng bảo về và cố định các thiết bị bên trong van. Thân van được làm bằng chất liệu thép WCB, thép A105, GS-C25, inox 304, inox 316, inox 316L, gang, nhựa,… và được kết nối với đường ống bằng nối ren.
• Quả bi: Là phần điều khiển dòng chảy bằng cách quay theo góc nhất định. Quả bi có một lỗ tròn ở giữa để cho chất lỏng hoặc khí đi qua. Quả bi hay còn được gọi là bi van thường được làm bằng Inox 304 (CF8) hoặc inox 316 (CF8M) hoặc inox 316L (CF3M) tránh tình trạng bám bẩn và ăn mòn trong quá trình vận hành.
• Ron bít hay còn gọi là gioăng: Là phần tạo khe hở giữa quả bi và thân van để ngăn chặn sự rò rỉ của chất lỏng hoặc khí. Ron bít được làm bằng PTFE hoặc R-PTFE (Teflon) hoặc ron kim loại để chịu được nhiệt độ cao và trơn trượt.
• Trục van: Là phần kết nối quả bi với tay gạt. Trục van được làm bằng inox 304 hoặc inox 316.

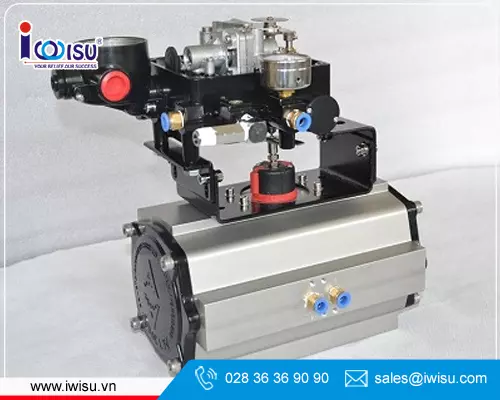

• Đầu khí nén tuyến tính (Pneumatic Actuator): Bằng đầu khí nén (Pneumatic Actuator) khí nén tuyến tính gồm kiểu Double Acting và Single Acting. Khí cấp vào đầu khí nén 3-8 Bar. Tiêu chuẩn ISO 5211 & NAMUR
• Kiểu kết nối: Van bi nối ren điều khiển khí nén tuyến tính có 2 đầu thân van kết nối với đường ống bằng nối ren tiêu chuẩn Ren NPT; Ren BSPT

Môi trường làm việc

• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp suất van bi nối ren thông dụng: 1000 WOG; 600 WOG; 2000
• Ứng dụng: Hoá chất, dầu, khí nén tuyến tính, nước nóng

Nguyên lý hoạt động

Khi cấp khí nén vào cửa vào của bộ truyền động, lúc này piston trong xy lanh sẽ di chuyển, tạo ra lực tác động lên trục van. Lực này làm cho trục van quay, dẫn động bi van xoay một góc 90 độ. Nếu bi van xoay theo chiều kim đồng hồ thì van sẽ mở, cho phép lưu chất đi qua. Nếu bi van xoay ngược chiều kim đồng hồ, thì van sẽ đóng, chặn dòng chảy của lưu chất.

Khi ngắt khí nén, lò xo trong bộ truyền động sẽ kéo piston về vị trí ban đầu. Trục van quay ngược lại, đưa bi van về vị trí đóng hoặc mở ban đầu.

Người vận hành có thể cài đặt và kiểm soát quá trình đóng hoặc mở của van, giúp nâng cao hiệu suất làm việc, tiết kiệm thời gian và công sức.

Xuất xứ và thương hiệu

• Xuất xứ: Được nhập khẩu từ các nước như Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc.
• Thương hiệu: Một số thương hiệu van mà IWISU cung cấp: Anix, Bonney Forge, DKM, Asco, HSE, JC, JDV, Asung, Pekos, Prosave, Swissfluid, Valmac, Zuercher, Wika, KVC Nhật Bản.

2. Một số loại van bi nối ren điều khiển khí nén tuyến tính

• Van bi 2 thân nối ren điều khiển khí nén tuyến tính
• Van bi 3 thân nối ren điều khiển khí nén tuyến tính
• Van bi 3 ngã nối ren điều khiển khí nén tuyến tính
• Van bi inox 304 nối ren điều khiển khí nén tuyến tính
• Van bi inox 316 nối ren điều khiển khí nén tuyến tính
• Van bi thép WCB nối ren điều khiển khí nén tuyến tính
• Van bi thép A105 nối ren điều khiển khí nén tuyến tính
• Van bi nhựa nối ren điều khiển khí nén tuyến tính
• Van bi gang nối ren điều khiển khí nén tuyến tính
• Van bi đồng nối ren điều khiển khí nén tuyến tính

3. Mua van bi nối ren điều khiển khí nén tuyến tính nhập khẩu tại IWISU

IWISU là nhà phân phối van công nghiệp và thiết bị công nghiệp hàng đầu Việt Nam, Chúng tôi đã cung cấp van công nghiệp cho hàng ngàn dự án lớn nhỏ trong và ngoài nước. Các dòng van bi nối ren được IWISU nhập khẩu từ những thương hiệu lớn trên thế giới, đảm bảo chất lượng và giá thành cạnh tranh nhất thị trường.

Để mua được dòng van bi nối ren điều khiển khí nén tuyến tính, quý khách hàng vui lòng liên hệ trực tiếp Công ty IWISU. Tại IWISU, quý khách sẽ được:

• Mua hàng chính hãng với giá cả cạnh tranh. IWISU cam kết cung cấp hàng hóa đúng tiêu chuẩn, có đầy đủ giấy tờ CO, CQ. Hàng hóa được đóng gói cẩn thận trong quá trình vận chuyển.
• Nhận hàng nhanh chóng và tiện lợi. Với diện tích kho hàng lớn tại trung tâm TPHCM, IWISU có thể đáp ứng nhanh nhất yêu cầu của khách hàng. IWISU cũng có hệ thống giao hàng toàn quốc để phục vụ khách hàng ở xa.
• Được tư vấn và hỗ trợ kỹ thuật tận tình. Đội ngũ nhân viên của IWISU có nhiều kinh nghiệm và kiến thức về các loại van công nghiệp sẽ giúp quý khách lựa chọn sản phẩm phù hợp nhất với yêu cầu và ngân sách của quý khách.
• Mua hàng đa dạng và linh hoạt. IWISU có đầy đủ các loại van bi nối ren JIS10K, từ các kiểu van bi nối ren, van bi nối bích, đến các kiểu van bi 3 ngã, van bi 3 thân,… Quý khách có thể mua hàng theo số lượng, theo đơn hàng, hoặc theo hợp đồng dài hạn. Bạn cũng có thể mua hàng theo xuất xứ.

Hãy để IWISU trở thành đối tác đáng tin cậy của quý khách trong việc lựa chọn và cung cấp van bi nối ren điều khiển khí nén tuyến tính. Liên hệ ngay qua Hotline: 028.36.36.90.90 hoặc gửi yêu cầu về Mail: sales@iwisu.com để được tư vấn chi tiết và hỗ trợ. Chúng tôi sẵn sàng phục vụ quý khách!
