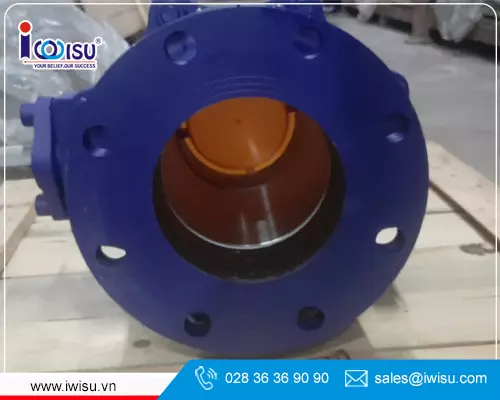

Van bi gang mặt bích PN25 là một loại van bi gang được sản xuất bằng chất liệu gang dẽo hoặc gang xám (Ductile Iron, Cast Iron, GG25, FC200) và kết nối với hệ thống đường ống bằng mặt bích theo tiêu chuẩn EN1092-1 PN25 của Nhật Bản. Được làm từ gang nên loại van bi này có khả năng chịu được nhiệt độ cao, áp lực cao. Ngoài ra, van được lắp mặt bích PN25 nên có khả năng chịu được mức áp lực 25bar hay 25kg/cm2.
Van bi gang mặt bích PN25 được sử dụng để điều khiển dòng chảy của các chất lỏng hoặc khí bằng cách xoay quả bi có lỗ tròn ở giữa bằng bộ vân hành tay gạt, điều khiển khí nén, hoặc điều khiển điện. Được ứng dụng rộng rãi trong các ngành công nghiệp hóa chất, dầu khí, nước nóng, và khí nén.
1. Đặc điểm của van bi gang mặt bích PN25
Kích thước van
Tiêu chuẩn kích thước sau: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200.
Đặc điểm cấu tạo
Van bi gang PN25 gồm có các bộ phận chính sau:
- Thân van: Là phần chứa quả bi và các bộ phận khác của van. Thân van được làm từ Ductile Iron, Cast Iron, GG25, FC200 và được kết nối với hệ thống đường ống bằng kiểu mặt bích chuẩn PN25.
- Bi van: Là phần quan trọng nhất của van, có hình dạng tròn và có một lỗ trên bề mặt. Quả bi được làm bằng SS304 (CF8) Hoặc SS325 (CF8M), có độ cứng cao và chịu được ma sát tốt.
- Ron van: Là phần tiếp xúc với quả bi để tạo ra sự kín khít khi van đóng. Ron được làm bằng PTFE hoặc R-PTFE (Teflon) hoặc PPT, có độ linh hoạt cao và chịu được nhiệt độ cao.
- Trục van: Là phần nối giữa quả bi và tay gạt hoặc đầu điều khiển. Trục được làm bằng inox 304 hoặc inox 325, có độ chính xác cao và chống xoắn tốt.
- Bộ vận hành: Là phần dùng để vận hành van bằng cách quay trục và quả bi. Van bi gang mặt bích EN1092-1 PN25 sử dụng bộ vận hành tay gạt, điều khiển điện hoặc điều khiển khí nén tuỳ theo nhu cầu sử dụng.
- Kiểu kết nối: Van bi được kết nối với hệ thống đường ống bằng mặt bích tiêu chuẩn EN1092-1 PN25 của Nhật Bản, với mức áp lực tối đa 25bar hay 25kg/cm2.
Môi trường làm việc
- Nhiệt độ làm việc: -29 độ C đến 220 độ C
- Áp lực max: 25 bar
- Ứng dụng: Hoá chất, dầu, khí nén, nước nóng
Nguyên lý hoạt động
Van bi gang mặt bích PN25 hoạt động dựa vào tay quay, tay gạt hoặc bộ điều khiển bằng điện, khí nén. Trục van bi sẽ truyền động momen xoắn làm bi quay một góc nhất định, khi lỗ khoét của bi trùng với hướng dòng chảy của lưu chất khi đó dòng chảy là lớn nhất. Ngược lại lỗ khoét của bi vuông góc với hướng dòng chảy van được đóng hoàn toàn. Lưu lượng dòng chảy được điều chỉnh với góc quay nhỏ hơn 90o.
Xuất xứ và thương hiệu
- Xuất xứ: Được nhập khẩu từ các nước như Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc.
- Thương hiệu: Một số thương hiệu van mà IWISU cung cấp: Anix, Bonney Forge, DKM, Asco, HSE, JC, JDV, Asung, Pekos, Prosave, Swissfluid, Valmac, Zuercher, Wika, KVC Nhật Bản.
2. Một số loại van bi gang mặt bích PN25

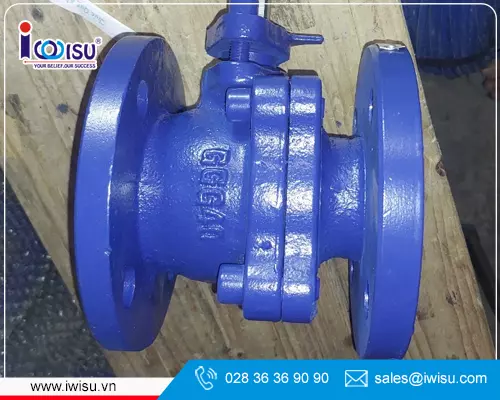

- Van bi gang 2 thân lắp bích PN25

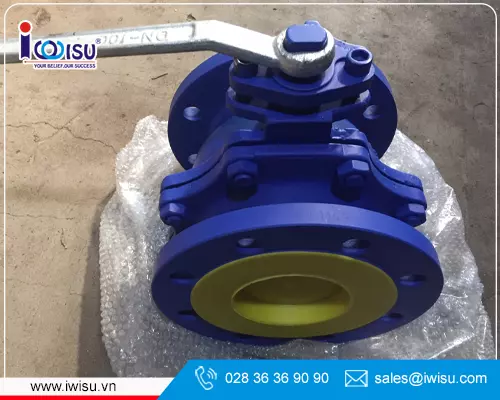

- Van bi gang mặt bích PN25 tay gạt
- Van bi gang mặt bích PN25 điều khiển điện

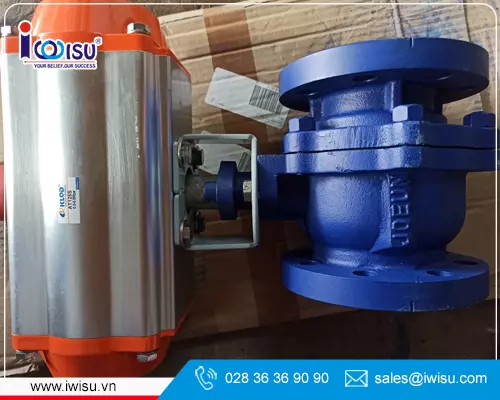

- Van bi gang mặt bích PN25 điều khiển khí nén
3. Mua van bi gang mặt bích PN25 tại IWISU
IWISU là nhà phân phối van công nghiệp và thiết bị công nghiệp hàng đầu Việt Nam, với nhiều năm hoạt động trong lĩnh vực. Cùng đội ngũ kỹ thuật lắp đặt, bảo trì và đội ngũ kinh doanh luôn sẵn sàng phục vụ khi có yêu cầu.
Năm 2022 IWISU lọt top 10 thương hiệu mạnh ASEAN, và là đại lý độc quyền của các hãng van lớn trên thế giới. Đặc biệt với thương hiệu van ANIX là thương hiệu nhận được giải thưởng thương hiệu tin dùng và chất lượng nhất của năm 2023.
Với kho hàng rộng hơn 1000m2 toạ lạc tại đường Phạm Văn Đồng ngay trung tâm Thành phố Thủ Đức nên giáp các quận 12, Tân Bình, Bình Thạnh, Gò Vấp, Bình Tân, Quốc lộ 1A, Giáp Bình Dương, Đồng Nai, Vũng Tàu nên thuận lợi cho việc di chuyển.
Chúng tôi cam kết hàng hoá đạt tiêu chuẩn chất lượng, có đầy đủ CO, CQ, MTC, Packing List nhập khẩu. Hàng hoá được chúng tôi nhập khẩu chính hãng từ những thương hiệu nổi tiếng trên thế giới, luôn hoàn thành và bàn giao đơn hàng theo đúng hợp đồng quy định, đảm bảo tiến độ công trình cho khách hàng.
Mọi nhu cầu đặt mua van bi gang mặt bích PN25, quý khách hàng vui lòng liên hệ Hotline: 028 36 36 90 90 hoặc gửi yêu cầu về Mail: sales@iwisu.com để nhận được tư vấn.
