Mặt bích Inox SUS304 JIS 16K

Mặt bích Inox SUS304 JIS 16K

Tên tiếng Anh thường dùng: SORF Flange SUS304 JIS 16K, SUS304 JIS 16K SORF Flange; SWRF Flange SUS304 JIS 16K, SUS304 JIS 16K SWRF flange; WNRF Flange SUS304 JIS 16K, SUS304 JIS 16K WNRF flange; SUS304 JIS 16K Blind Flange, SUS304 JIS 16K BLRF flange; Threaded flange SUS304 JIS 16K.

1. Mặt bích Inox SUS304 JIS 16K

Chuẩn mặt bích JIS là tiêu chuẩn đến từ Nhật Bản, trong đó JIS viết tắt tiếng anh của “Japan Industrial Standard” nghĩa là Tiêu chuẩn công nghiệp Nhật Bản. Đây là bộ các tiêu chuẩn được sử dụng rộng rãi tại Nhật Bản và một số nước Châu Á. Chuẩn mặt bích JIS được chia ra nhiều phân loại con như: JIS 5K, JIS 10K, JIS 16K, JIS 20K.

Mặt bích inox SUS304 JIS16K là loại mặt bích được sản xuất theo tiêu chuẩn JIS (Japanese Industrial Standards), đáp ứng khả năng chịu áp lực định danh tới 16Kgf/cm². Được làm từ thép không gỉ 304, sản phẩm này nổi tiếng với khả năng chống ăn mòn, tính thẩm mỹ cao và độ bền vượt trội.

Mặt bích inox 304 JIS16K là lựa chọn hoàn hảo cho các hệ thống dẫn chuyền yêu cầu độ an toàn và độ bền trong nhiều lĩnh vực như công nghiệp, hóa chất, và thực phẩm.

Mặt bích inox 304 JIS16K thích hợp cho các ứng dụng trong điều kiện:

• Áp suất làm việc: Lên đến 16 kgf/cm² ở nhiệt độ thường. Cần lưu ý rằng áp suất làm việc giảm khi nhiệt độ tăng.
• Nhiệt độ: Thường được sử dụng trong phạm vi nhiệt độ từ -196°C đến 800°C, tuy nhiên, áp suất làm việc cần được điều chỉnh theo nhiệt độ cụ thể.
• Môi chất: Phù hợp với nhiều loại môi chất, bao gồm nước, hóa chất, thực phẩm, dược phẩm, và các môi trường ăn mòn nhẹ. Khả năng chống ăn mòn tốt giúp mặt bích hoạt động bền bỉ trong nhiều điều kiện.

2. Các kiểu Mặt bích Inox SUS304 JIS 16K

2.1. Mặt bích hàn cổ (Welding neck flange):

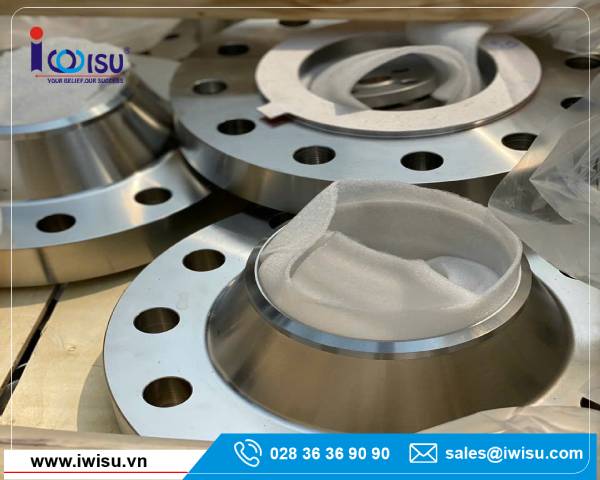

Mặt bích hàn cổ Welding Neck flange là loại mặt bích có cổ và cổ được hàn với đầu ống hoặc phụ kiện fitting bằng phương pháp hàn vát mép (butt weld – hàn chữ V). Được sử dụng chủ yếu cho các ứng dụng quan trọng nơi mà mối hàn cần được kiểm tra chất lượng bằng phương pháp siêu âm, chụp chiếu.

Welding Neck flange là lựa chọn phổ biến cho các hệ thống đường ống áp lực cao do sự chắc chắn của mối hàn butt weld và thiết kế mặt bích giúp giảm tránh việc tập trung áp suất.

Welding Neck flange thường được chế tạo bằng phương pháp rèn, mỏng hơn so với hầu hết các mặt bích khác cùng kích thước ống nhưng nó thật sự vững chắc, tin cậy và hiệu quả.

2.2. Mặt bích hàn lồng (Socket weld flange):

Mặt bích hàn lồng (Socket Weld flange) là loại mặt bích gắn kết với đường ống bằng duy nhất một mối ghép hàn ở một phía, thường được sử dụng cho đường ống có kích thước nhỏ áp lực cao.

Khác với mặt bích hàn cổ Welding Neck flange, ống được đưa vào bên trong mặt bích hàn lồng (socket weld) cho đến khi đầu ống cách phần bọc đúc một khoảng vừa phải (khoảng cách này gọi là expansion gap) và mối hàn điền đầy (filled weld) được thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống. Kinh nghiệm tạo khoảng cách expansion gap: ống được đưa vào mặt bích đến độ sâu tối đa, sau đó rút ra khoảng 1/16” (1.6mm).



2.3. Mặt bích hàn trượt (Slip-on Flange):

Không có phần bọc đúc như mặt bích Socket Weld flange, mặt bích hàn trượt Slip-on flange có đường kính trong lớn hơn đường kính ống một chút để có thể trượt thoải mái trên đường ống. Mặt bích hàn trượt Slip-on flange là loại mặt bích gắn kết với đường ống bằng cách hàn cả mặt ngoài và mặt trong mặt bích.

• Mối hàn điền đầy mặt ngoài (filled weld outside) được thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống tương tự như mối hàn của mặt bích socket weld.
• Mối hàn điền đầy mặt trong (filled weld inside) được thực hiện ở phần tiếp xúc bên trong của mặt bích và đầu ống. Khi đưa ống vào bên trong mặt bích cần chú ý: đầu ống không quá sát với bề mặt mặt bích (như hình bên) mà cần có một khoảng hở để không gây hư hỏng mặt bích, thông thường khoảng cách này bằng với độ dày thành ống cộng thêm 3mm.

2.4. Mặt bích ren (Thread Flange):

Mặt bích ren Threaded flange là loại mặt bích gắn kết với đường ống bằng mối ghép ren: mặt bích là ren trong còn ống là ren ngoài. Ren phổ biến nhất là NPT hoặc BSP

Mối ghép ren khá yếu và dễ rò rỉ khi phải chịu áp lực cao nhưng mặt bích ren Threaded flange là loại mặt bích được dùng trong các đường ống mà tại đó việc hàn nối không thể thực hiện được, thường được sử dụng cho đường ống có kích thước nhỏ và các khu vực dễ cháy mà việc hàn là rất nguy hiểm.

Khi sử dụng mặt bích ren thì lưu ý đến độ dày thành ống: thành ống dày giúp dễ dàng gia công bước ren mà không làm mỏng ống gây đứt gãy vị trí nối ren với mặt bích.

2.4. Mặt bích mù (Blind Flange):

Mặt bích mù Blind flange là loại mặt bích phổ biến, không có lỗ ở giữa và thường được sử dụng để đóng kín các đầu ống chờ tạm thời mà có thể tháo lắp trở lại dễ dàng bất cứ lúc nào.

Mặt bích mù được sử dụng làm kín các đường ống, giúp cho quá trình thử áp hệ thống tiến hành một cách dễ dàng hơn.







3. Bảng thành phần hóa học và chất liệu của Inox

Mặt bích Inox 304/316 là thành phần thiết yếu để bịt kín an toàn các đường ống và bình chịu áp suất trong nhiều ngành công nghiệp khác nhau. Với khả năng chống ăn mòn và độ bền cơ học vượt trội, các mặt bích này mang lại hiệu suất đáng tin cậy trong cả môi trường tiêu chuẩn và khắc nghiệt. Inox 304 là lựa chọn tiết kiệm cho mục đích sử dụng chung, trong khi Inox 316 lý tưởng cho các điều kiện khắc nghiệt hơn.

Sự khác biệt chính: Hàm lượng Molypden của Inox 316 làm cho nó có khả năng chống ăn mòn do clorua gây ra tốt hơn, do đó trở thành lựa chọn tốt hơn cho môi trường biển và hóa chất.

Thành phần	Inox 304	Inox 316
Carbon (C)	≤ 0.08	≤ 0.08
Chromium (Cr)	18.0–20.0	16.0–18.0
Nickel (Ni)	8.0–10.5	10.0–14.0
Molybdenum (Mo)	–	2.0–3.0
Manganese (Mn)	≤ 2.0	≤ 2.0
Silicon (Si)	≤ 0.75	≤ 0.75
Phosphorus (P)	≤ 0.045	≤ 0.045
Sulfur (S)	≤ 0.03	≤ 0.03

4. Bảng kích thước Mặt bích Inox SUS304 JIS 16K

			JIS	16 kgf/cm2
Size	d	D	C	No.	h	t	Weight (kg)
mm							Type 1	Type 2
10	17.8	90	65	4	15	12	0.51	0.53
15	22.2	95	70	4	15	12	0.56	0.60
20	27.7	100	75	4	15	14	0.72	0.79
25	34.5	125	90	4	19	14	1.13	1.23
32	43.2	135	100	4	19	16	1.46	1.66
40	49.1	140	105	4	19	16	1.56	1.81
50	61.1	155	120	8	19	16	1.70	2.10
65	77.1	175	140	8	19	18	2.40	3.10
80	90.0	200	160	8	23	20	3.50	4.50
90	102.6	210	170	8	23	20	3.70	5.00
100	115.4	225	185	8	23	22	4.50	6.30
125	141.2	270	225	8	25	22	6.50	9.20
150	166.6	305	260	12	25	24	8.70	12.80
175	–	–	–	–	–	–	–	–
200	218.0	350	305	12	25	26	10.90	18.60
250	269.5	430	380	12	27	28	18.00	30.60
300	321.0	480	430	16	27	30	21.50	40.70
350	358.1	540	480	16	33	34	30.80	57.80

400	409.0	605	540	16	33	38	42.80	82.20
450	460.0	675	605	20	33	40	55.10	107.60
500	511.0	730	660	20	33	42	65.10	133.10
550	562.0	795	720	20	39	44	77.90	164.10
600	613.0	845	770	24	39	46	86.00	193.20
650	664.0	895	820	24	39	48	96.30	227.50
700	715.0	960	875	24	42	50	114.10	272.60
750	766.0	1020	935	24	42	52	132.70	321.90
800	817.0	1085	990	24	48	54	152.10	375.60
900	919.0	1185	1090	28	48	58	178.10	481.80
1000	1021.0	1320	1210	28	56	62	235.30	636.00

5. Ứng dụng, ưu điểm và hạn chế của Mặt bích Inox SUS304 JIS 16K

5.1. Ứng dụng:

Mặt bích inox 304 JIS16K được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Công nghiệp thực phẩm và đồ uống: Hệ thống đường ống dẫn nước, sữa, nước giải khát, rượu bia,…
• Công nghiệp hóa chất: Hệ thống đường ống dẫn hóa chất (trừ các hóa chất ăn mòn inox 304 như axit clohidric, axit sulfuric đậm đặc,…).
• Công nghiệp dược phẩm: Hệ thống đường ống dẫn nước cất, dung dịch thuốc,…
• Hệ thống xử lý nước thải: Hệ thống đường ống dẫn nước thải.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Hệ thống đường ống dẫn nước lạnh, nước nóng.
• Các ứng dụng dân dụng: Hệ thống đường ống nước sinh hoạt.
• Ngành dầu khí: Kết nối các đường ống vận chuyển dầu mỏ và khí gas.
• Ngành công nghiệp tổng hợp: Sử dụng trong hệ thống dẫn chuyền nước, hóa chất, và các ứng dụng đòi hỏi độ bền cao.

5.2. Ưu điểm:

• Khả năng chống ăn mòn tốt: Inox 304 có khả năng chống ăn mòn trong nhiều môi trường, giúp kéo dài tuổi thọ của hệ thống.
• Vệ sinh an toàn: Inox 304 không gỉ, dễ vệ sinh, đảm bảo an toàn vệ sinh thực phẩm và dược phẩm.
• Độ bền cao: Inox 304 có độ bền cơ học tốt, chịu được áp lực và va đập.
• Dễ dàng gia công và lắp đặt: Mặt bích được gia công chính xác, dễ dàng lắp đặt và kết nối với các thiết bị khác.
• Tính thẩm mỹ cao: Bề mặt sáng bóng của inox 304 mang lại tính thẩm mỹ cho hệ thống.

5.3. Hạn chế:

• Giá thành cao hơn so với mặt bích thép cacbon: Inox 304 có giá thành cao hơn thép cacbon, tuy nhiên, chi phí này được bù đắp bởi tuổi thọ cao và khả năng chống ăn mòn tốt.
• Không phù hợp với môi trường ăn mòn mạnh: Inox 304 không chống được một số hóa chất ăn mòn mạnh như axit clohidric, axit sulfuric đậm đặc,… Trong môi trường này, cần sử dụng các loại inox khác như 316, 316L.
• Khả năng chịu áp lực hạn chế: JIS16K chỉ phù hợp với các hệ thống có áp suất trung bình. Đối với hệ thống áp suất cao hơn, cần sử dụng mặt bích có tiêu chuẩn cao hơn.

Mặt bích inox 304 JIS16K là lựa chọn lý tưởng cho nhiều ứng dụng trong các ngành công nghiệp đòi hỏi khả năng chống ăn mòn và vệ sinh cao. Mặc dù có giá thành cao hơn so với mặt bích thép cacbon, nhưng những ưu điểm về độ bền, tuổi thọ và khả năng chống ăn mòn mang lại giá trị kinh tế lâu dài. Cần lựa chọn và sử dụng mặt bích phù hợp với điều kiện làm việc cụ thể để đảm bảo hiệu suất và an toàn cho hệ thống.
