Phân Biệt Các Mác Vật Liệu Van Thép Rèn: A105N, A182 F11, F304, F316

Tổng Quan Nhanh 5 Mác Thép Rèn Công Nghiệp

Dữ liệu nhiệt độ và thành phần vật liệu được tổng hợp từ tiêu chuẩn ASTM, ASME B16.34 và tài liệu kỹ thuật luyện kim van công nghiệp.

A105N — Thép Carbon Nền Tảng, Giới Hạn 425°C

A105N là thép carbon rèn theo tiêu chuẩn ASTM A105 được xử lý nhiệt thường hóa (Normalizing), phù hợp cho dịch vụ áp suất cao ở nhiệt độ từ -29°C đến 425°C.

Thành phần hóa học chính gồm:

• Carbon tối đa 0.35%
• Manganese 0.60–1.05%
• Silicon 0.10–0.35%

Normalizing là quá trình nhiệt luyện nung thép trên nhiệt độ chuyển pha rồi làm nguội trong không khí tĩnh. Mục tiêu là tinh chỉnh grain structure và loại bỏ residual stress sau quá trình forging.

Graphitization là hiện tượng carbide trong thép bị phân hủy thành graphite tự do khi vận hành lâu dài ở nhiệt độ cao. Hiện tượng này làm giảm đáng kể độ bền cơ học và khả năng chịu áp của thân van.

Bảng áp suất – nhiệt độ theo ASME B16.34 (Class 1500)

⚠️ A105N không phù hợp cho hơi quá nhiệt vận hành liên tục trên 425°C. Trong thực tế QC nhà máy nhiệt điện, nhiều thân van A105N xuất hiện micro-crack tại vùng stress concentration sau thời gian dài làm việc gần ngưỡng graphitization.

F11 — Thép Chrome-Moly Cho Hơi Quá Nhiệt

ASTM A182 F11 là thép hợp kim thấp chứa Chromium và Molybdenum, được thiết kế cho dịch vụ nhiệt độ cao tới 550°C.

Thành phần hóa học chính:

• Chromium 1.00–1.50%
• Molybdenum 0.44–0.65%

Creep Resistance là khả năng chống biến dạng dẻo chậm dưới tải trọng liên tục ở nhiệt độ cao. Đây là tính chất sống còn với steam piping và superheater valve.

Chromium tạo lớp oxide ổn định chống oxy hóa bề mặt, còn Molybdenum giúp ổn định carbide phase trong mạng tinh thể thép. Hai nguyên tố này phối hợp để làm chậm quá trình creep deformation.

Bảng áp suất – nhiệt độ Class 1500

⚠️ F11 yêu cầu preheat và PWHT (Post Weld Heat Treatment) nghiêm ngặt khi hàn. Nếu kiểm soát nhiệt không đúng, vùng HAZ có thể xuất hiện hard zone gây nứt delayed cracking sau vận hành.

F22 — Alloy Steel Chuyên Dụng Cho Hơi Cao Áp

ASTM A182 F22 là thép hợp kim 2.25Cr-1Mo với khả năng chịu creep và hydrogen attack vượt trội, phù hợp tới 595°C.

Thành phần hóa học:

• Chromium 2.00–2.50%
• Molybdenum 0.87–1.13%

Hydrogen Attack là hiện tượng hydro khuếch tán vào cấu trúc thép ở nhiệt độ và áp suất cao, phản ứng với carbide tạo methane nội sinh. Điều này gây mất độ bền nghiêm trọng tại grain boundary.

Deep Hardening là khả năng duy trì độ cứng và cơ tính xuyên suốt chiều dày vật liệu sau nhiệt luyện. Đây là lý do F22 thường được dùng cho block valve thân dày trong oil & gas upstream.

Bảng áp suất – nhiệt độ Class 1500

⚠️ F22 thường bị giả mạo PMI nhiều nhất trong các dự án EPC. Hàm lượng Chromium và Molybdenum sai lệch nhỏ vẫn có thể pass visual inspection nhưng sẽ thất bại khi vận hành lâu dài dưới điều kiện creep.

F304 — Austenitic Stainless Steel Đa Dụng

ASTM A182 F304 là thép không gỉ Austenitic chứa khoảng 18% Chromium và 8% Nickel, hoạt động ổn định từ -268°C đến 649°C.

Thành phần hóa học:

• Chromium 18.0–20.0%
• Nickel 8.0–11.0%
• Carbon tối đa 0.08%

Austenitic Structure là cấu trúc tinh thể FCC (Face-Centered Cubic) duy trì độ dẻo cao ngay cả ở nhiệt độ cryogenic. Điều này giúp F304 không bị brittle fracture như carbon steel.

Pitting Corrosion là dạng ăn mòn rỗ cục bộ do ion chloride phá hủy passive layer trên bề mặt inox. Khi pit initiation xảy ra, tốc độ ăn mòn bên trong hố rỗ tăng rất nhanh.

Bảng đặc tính chính

⚠️ F304 không phù hợp cho môi trường chloride liên tục như cooling seawater. Trong thực tế offshore, F304 thường xuất hiện pitting tại flange face và stem area chỉ sau vài năm vận hành.

F316 — Stainless Steel Chống Chloride Và Acid

ASTM A182 F316 là biến thể Austenitic Stainless Steel bổ sung 2–3% Molybdenum, giúp tăng đáng kể khả năng chống chloride và acid nhẹ.

Thành phần hóa học:

• Chromium 16.0–18.0%
• Nickel 10.0–14.0%
• Molybdenum 2.0–3.0%

PREN (Pitting Resistance Equivalent Number) là chỉ số đánh giá khả năng chống ăn mòn rỗ của inox. Giá trị PREN tăng khi hàm lượng Chromium, Molybdenum và Nitrogen tăng.

Sensitization là hiện tượng Chromium Carbide kết tủa tại grain boundary trong khoảng nhiệt độ 450–850°C. Hiện tượng này làm giảm Chromium tự do dưới mức bảo vệ chống ăn mòn liên hạt.

Bảng đặc tính chính

⚠️ F316 vẫn có thể bị SCC (Stress Corrosion Cracking) trong môi trường chloride nóng trên 60°C. Đây là lỗi thường thấy tại heat exchanger valve của các nhà máy hóa chất.

So Sánh Theo Kịch Bản Công Nghiệp Thực Tế

Hệ thống hơi nước và nồi hơi

Với steam line dưới 425°C, A105N vẫn là lựa chọn kinh tế và đủ an toàn. Tuy nhiên, khi nhiệt độ vượt 500°C, creep deformation bắt đầu trở thành rủi ro thực tế đối với carbon steel.

→ Chọn F11 hoặc F22 vì khả năng chống creep và duy trì pressure rating tốt hơn đáng kể ở nhiệt độ cao.

Lọc hóa dầu và sour service

Trong refinery chứa H₂S hoặc hydro nóng áp suất cao, carbon steel dễ bị hydrogen attack và sulfide stress cracking nếu độ cứng vượt ngưỡng theo NACE MR0175.

→ Chọn F22 vì hàm lượng Chromium-Molybdenum cao giúp chống hydrogen attack tốt hơn F11 và A105N.

Hóa chất và phân bón

Các dòng chloride, sulfuric acid loãng hoặc fertilizer process thường gây pitting corrosion và crevice corrosion rất mạnh lên inox tiêu chuẩn.

→ Chọn F316 vì hàm lượng Molybdenum 2–3% giúp tăng khả năng chống chloride và acid process tốt hơn F304.

Cryogenic và LNG

Ở nhiệt độ LNG khoảng -162°C, carbon steel chuyển sang brittle fracture rất nhanh do mất ductility. Austenitic stainless steel vẫn duy trì toughness nhờ cấu trúc FCC.

→ Chọn F304L hoặc F316L vì độ dẻo dai cryogenic và khả năng chống nứt giòn vượt trội.

Bảng Vật Liệu Tương Đương Của Van Thép Rèn – Van Thép Đúc

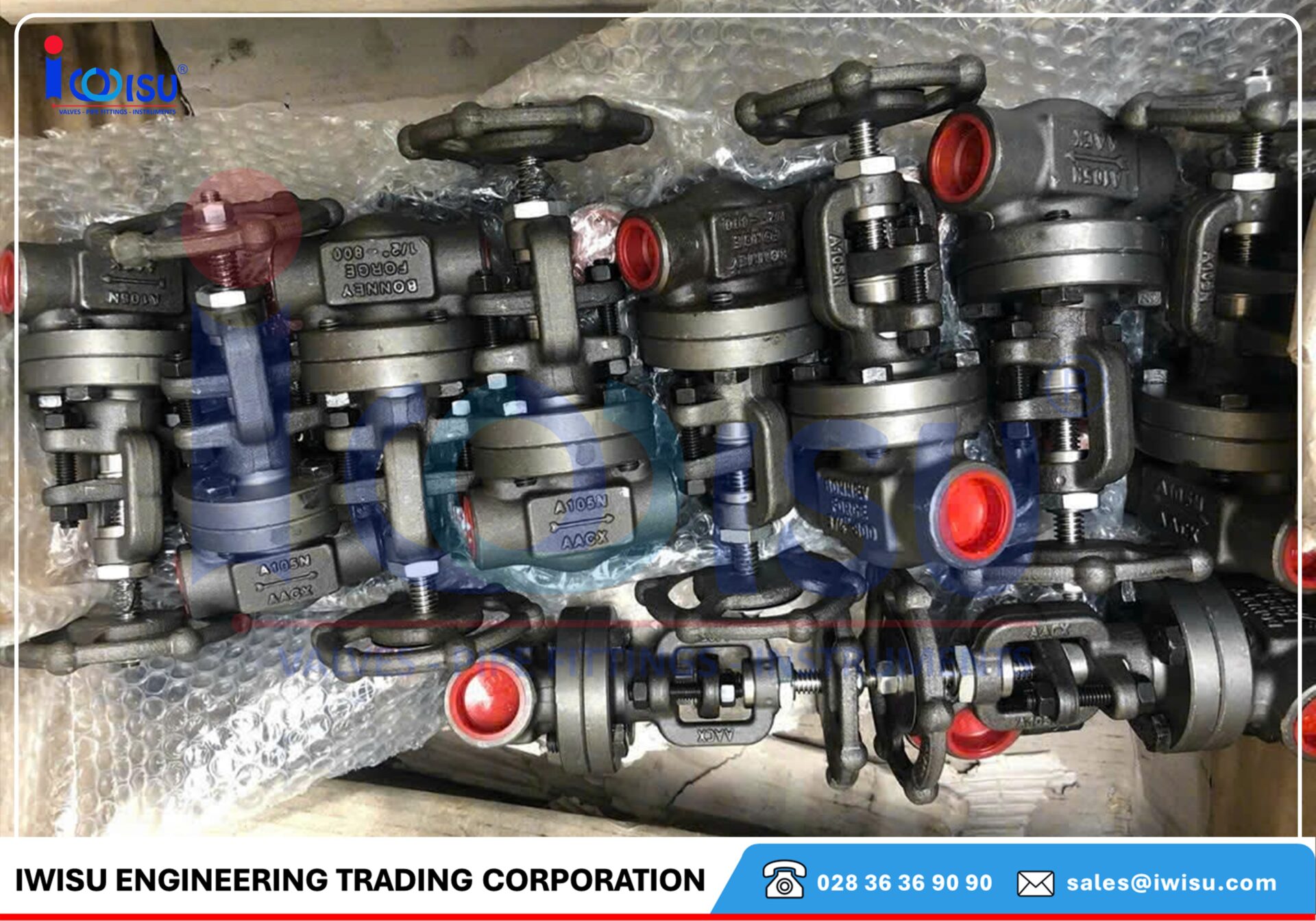

Van thép rèn thường được dùng cho kích thước nhỏ dưới NPS 2 nhưng áp suất rất cao như Class 1500 hoặc 2500. Forging giúp tạo grain flow liên tục và giảm nguy cơ shrinkage cavity hoặc gas porosity.

Van thép đúc phù hợp hơn cho kích thước lớn vì casting cho phép tạo hình phức tạp với chi phí hợp lý hơn. Tuy nhiên, casting yêu cầu NDT nghiêm ngặt như RT hoặc UT để kiểm soát internal defect.

FAQ

A105N và A105 khác nhau như thế nào?

A105N là A105 đã qua quá trình nhiệt luyện thường hóa (Normalizing). Quá trình này giúp tinh chỉnh grain structure, giảm residual stress và cải thiện toughness tốt hơn A105 trạng thái rèn thô.

F304 và F316 dùng loại nào cho môi trường có clorua?

F316 phù hợp hơn cho môi trường chloride vì chứa thêm 2–3% Molybdenum. F304 rất dễ xuất hiện pitting corrosion khi tiếp xúc liên tục với ion Cl⁻.

F304L và F316L khác F304/F316 ở điểm gì?

F304L và F316L có hàm lượng Carbon tối đa chỉ 0.03%. Carbon thấp giúp giảm sensitization và intergranular corrosion tại vùng HAZ sau hàn.

Khi nào bắt buộc phải dùng F22 thay vì F11?

F22 nên được sử dụng khi nhiệt độ vận hành vượt khoảng 550°C hoặc có hydrogen nóng áp suất cao. Hàm lượng Chromium và Molybdenum cao hơn giúp tăng creep resistance và chống hydrogen attack tốt hơn F11.

Thép rèn và thép đúc loại nào tốt hơn cho van áp suất cao?

Van thép rèn thường tốt hơn cho áp suất cao vì có grain flow liên tục và ít khuyết tật nội tại hơn thép đúc. Đây là lý do van API 602 Class 1500–2500 thường ưu tiên forging body.
