Van Cổng OS&Y là gì? Giải Thích Đơn Giản

1. Van Cổng OS&Y là gì?

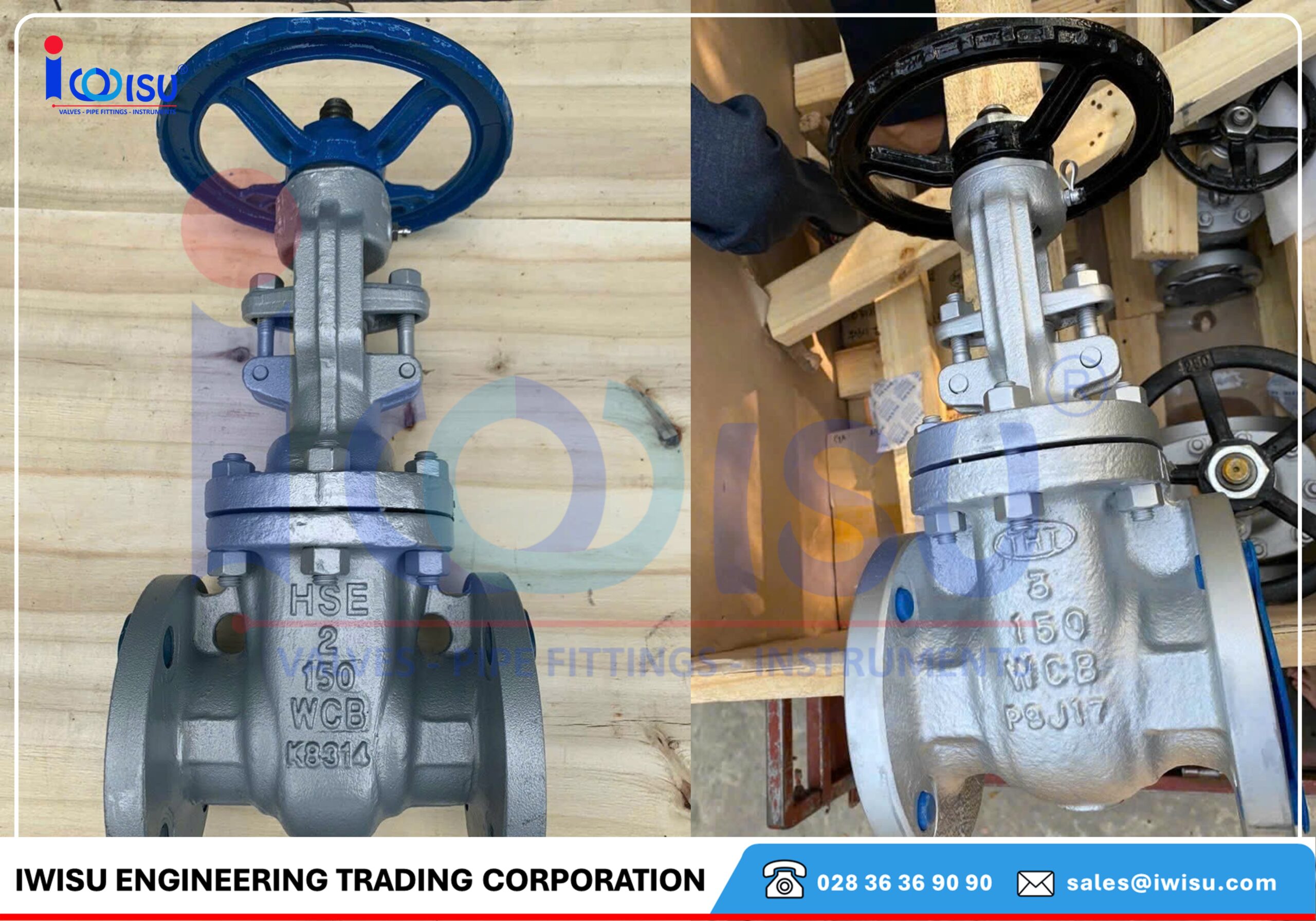

Van Cổng OS&Y (Outside Screw & Yoke) là loại van cổng ty nổi – van cổng có trục ren (stem) nằm bên ngoài thân van và sẽ trồi lên – thụt xuống theo hành trình đóng mở. Khi van mở, trục ren nổi cao; khi van đóng, trục hạ xuống, cho phép người vận hành quan sát trực quan trạng thái van chỉ bằng mắt thường. Thiết kế OS&Y gồm trục ren ngoài, khung yoke đỡ trục, nêm/cửa van và seat bên trong thân. Loại van này đặc biệt ưu tiên trong hệ thống chữa cháy, nước công nghiệp, hơi và các đường ống cần kiểm tra trạng thái van nhanh chóng, đồng thời thuận lợi cho bảo trì vì trục nằm lộ, dễ tra dầu và thay packing.

2. Cấu tạo chi tiết của Van Cổng OS&Y/Gate Valve OS&Y

2.1. Thân van (Body) và nắp van (Bonnet)

Thân van chịu lực chính, có khoang để đặt nêm và seat. Bonnet giữ trục và tạo kín phía trên. Vật liệu thân thường tuỳ theo ứng dụng: gang, thép cacbon, inox… Kiểu nối phổ biến: lắp bích (flanged), lắp ren (threaded), hoặc hàn (butt weld).

2.2. Trục ren ngoài (Outside Screw)

Đây là điểm đặc trưng: trục ren không nằm trong khoang chảy mà nằm ngoài, kết nối với nêm bằng mối ghép ở mức bonnet. Khi vận hành, trục ren quay khiến nêm di chuyển lên/xuống. Do nằm lộ, trục dễ quan sát, làm sạch, và bôi trơn.

2.3. Yoke và bộ truyền động (Yoke & Actuator)

Yoke (khung) cố định trên bonnet, làm điểm tựa cho trục. Trên yoke có thể gắn tay quay, tay quay có bộ bánh răng reducer, hoặc gắn actuator điện/khí nén để điều khiển tự động.

2.4. Nêm van (Wedge) / cửa van (Gate) và seat

Nêm có thể là solid wedge, flexible wedge, hoặc split wedge. Seat là bề mặt tiếp xúc kín giữa nêm và thân. Thông thường seat kim loại cho nhiệt độ/áp lực cao; seat mềm (PTFE, NBR) cho kín tốt với áp suất thấp và môi trường sạch.

3. Nguyên lý hoạt động của Van Cổng OS&Y

3.1. Vị trí đóng / mở — quan sát bằng mắt thường

Khi trục ren nổi lên (visible stem raised), van ở trạng thái mở; khi trục thấp, van đóng. Vì vậy nhân viên vận hành chỉ cần nhìn trạng thái trục để biết van đang mở bao nhiêu — rất thuận tiện cho kiểm tra nhanh hoặc trong hệ cứu hoả nơi cần biết van có mở hay không.

3.2. So sánh vận hành với van cổng dạng NRS (cụt trục)

Van NRS (non-rising stem) có trục không thay đổi vị trí khi mở/đóng — trục quay trong thân và nêm dịch chuyển nhưng trục không nổi. NRS gọn chiều cao hơn nhưng không thể quan sát trực tiếp trạng thái van. OS&Y thuận tiện hơn ở khía cạnh quan sát, sửa chữa trục, và bôi trơn.

4. Ứng dụng phổ biến của Van Cổng OS&Y

4.1. Hệ nước lạnh và nước nóng

Van OS&Y thường dùng trong cấp nước, xử lý nước, vì dòng chảy lớn và yêu cầu ON/OFF rõ ràng. Khả năng chịu nhiệt tùy vật liệu; với thân inox/carbon steel có thể dùng cho nước nóng.

4.2. Hệ hơi, bồn chứa, nhà máy công nghiệp

Do khả năng chịu áp lực cao, van OS&Y thường có mặt trong hệ hơi, hơi quá nhiệt, các hệ áp lực công nghiệp. Phù hợp cho đường ống chính nơi cần đóng hoàn toàn trong bảo dưỡng.

4.3. Ứng dụng trong Piping công trình hạ tầng và chữa cháy

Trong hệ chữa cháy, OS&Y rất phổ biến vì trục nổi cho biết rõ ràng van mở/đóng — điều quan trọng trong kiểm tra định kỳ và sự cố. Ngoài ra, dùng cho van cổng chính trên đường truyền cấp/flange.

5. Vật liệu chế tạo và tiêu chuẩn thường gặp

5.1. Vật liệu thân: Cast Iron, Ductile Iron, Carbon Steel, Stainless Steel

• Cast Iron: chi phí thấp, dùng cho áp lực thấp, ứng dụng nước.

• Ductile Iron: chịu va đập tốt hơn cast iron.

• Carbon Steel: áp lực/ nhiệt độ cao hơn, phổ biến trong công nghiệp.

• Stainless Steel: kháng ăn mòn cho môi trường hoá chất, thực phẩm.

5.2. Vật liệu seat và nêm: Metal vs Soft seat

• Metal seat (Kim loại): chịu nhiệt/áp lực cao, nhưng kín kém hơn.

• Soft seat (PTFE, NBR): kín tốt, nhưng giới hạn nhiệt độ. Thường dùng cho nước, hơi bão hoà thấp.

5.3. Một số tiêu chuẩn thường gặp (API, ANSI, JIS, BS)

Van OS&Y thường sản xuất theo tiêu chuẩn ANSI/ASME, API, JIS, BS tuỳ thị trường. Khi chọn van cần chú ý class (150, 300, 600…), kích thước (DN/inch), và tiêu chuẩn kết nối (RF/RTJ/PN…).

6. Ưu điểm của Van Cổng OS&Y

6.1. Quan sát trực tiếp trạng thái van

Điểm mạnh lớn nhất: trục ren nổi cho phép biết nhanh van mở/đóng — rất hữu ích trong hệ chữa cháy, đường ống chính, hoặc khi cần kiểm tra nhanh bằng mắt.

6.2. Dễ bảo trì, dễ bơm tra và điều chỉnh

Trục lộ giúp thao tác bôi trơn, tra packing, và tháo lắp easier so với NRS. Nếu cần thay packing, thao tác đơn giản hơn vì trục nằm ngoài.

6.3. Phù hợp cho hệ áp suất cao và nhiệt độ cao

Với cấu trúc nêm và seat phù hợp, OS&Y có thể dùng cho những hệ có điều kiện khắc nghiệt, đặc biệt khi chọn vật liệu kim loại.

7. Nhược điểm và giới hạn của Van Cổng OS&Y

7.1. Kích thước chiếm không gian (chiều cao trục nổi)

Vì trục phải có hành trình nổi, van OS&Y cần khoảng trống phía trên — không phù hợp cho vị trí nơi không gian theo chiều cao hạn chế (ví dụ hố ga, không gian kỹ thuật chật hẹp).

7.2. Rò rỉ trục khi không có packing tốt

Trục lộ làm tăng rủi ro rò rỉ dọc trục nếu packing không tốt hoặc bị mòn. Cần bảo trì packing định kỳ.

7.3. Không phù hợp cho dịch lưu chất có nhiều cặn

Van cổng dạng nêm có khe hẹp; nếu lưu chất nhiều cặn rắn, nêm và seat dễ kẹt, gây đóng mở khó hoặc không kín. Trong trường hợp nhiều cặn, van bi hoặc van bướm có thể phù hợp hơn.

8. So sánh ngắn gọn: Van Cổng OS&Y vs Van Cổng NRS

8.1. Điểm khác biệt cơ bản

• Trục: OS&Y — trục nổi (visible stem); NRS — trục không nổi (non-rising).

• Quan sát: OS&Y cho biết trạng thái bằng mắt; NRS thì không.

• Không gian lắp đặt: NRS gọn chiều cao hơn, phù hợp nơi chật hẹp.

• Bảo trì: OS&Y thuận lợi cho bảo trì trục và packing; NRS khó thao tác hơn.

• Ứng dụng: OS&Y phổ biến trong fire mains, đường chính; NRS dùng khi cần tiết kiệm không gian.

8.2. Khi nào nên chọn OS&Y, khi nào nên chọn NRS

• Chọn OS&Y nếu cần: quan sát nhanh trạng thái, dễ bảo trì, hệ có không gian phía trên, ứng dụng chữa cháy hoặc áp lực/ nhiệt độ cao.

• Chọn NRS nếu: không gian chiều cao bị giới hạn, muốn giải pháp gọn hơn, hoặc khi kết nối trong cọc/ hố kín.

Xem ngay Van Cổng NRS là gì tại đây!

9. Hướng dẫn chọn kích thước, kiểu, và lắp đặt Van Cổng OS&Y

9.1. Lựa chọn kích thước theo lưu lượng & tốc độ dòng

Van cổng không dùng để điều tiết nhưng kích thước vẫn phải phù hợp với đường ống để giảm tổn thất áp suất. Thường chọn DN tương ứng với đường ống — nếu cần giảm tốc độ có thể chọn nhỏ hơn nhưng không khuyến khích dùng van cổng như van điều tiết.

9.2. Kiểm tra áp lực làm việc (PN/ANSI class)

Chọn class phù hợp: hệ nước sạch thường ANSI 150 (PN16) hoặc PN10/16; hệ hơi/áp lực cao cần ANSI 300/600. Luôn kiểm tra nhiệt độ và chọn vật liệu seat phù hợp.

9.3. Vị trí lắp đặt và khoảng cách bảo trì

• Đảm bảo có đủ không gian để trục ren nổi khi mở tối đa (chiều cao trục = hành trình trục).

• Lắp van sao cho bonnet/trục ở phía trên, tránh để trục nằm ngang trong môi trường có nhiều bụi/cặn.

• Lắp van ở vị trí dễ tiếp cận để kiểm tra packing và tra bôi trơn.

10. Bảo trì, kiểm tra định kỳ và khuyến nghị vận hành

10.1. Kiểm tra packing và gioăng trục

Packing bị mòn là nguyên nhân rò rỉ phổ biến. Kiểm tra định kỳ, siết packing nếu cần, hoặc thay packing đúng vật liệu (graphite cho nhiệt độ cao, PTFE cho môi trường ăn mòn).

10.2. Vệ sinh nêm/cửa van và seat

Nếu có dấu hiệu không kín, mở van (sau khi cô lập lưu chất) để kiểm tra seat và nêm. Vệ sinh cặn, kiểm tra bề mặt tiếp xúc, mài nhẹ nếu cần (theo quy định kỹ thuật).

10.3. Thay thế phụ tùng và ghi chép bảo trì

Ghi chép lịch sử bảo trì: ngày thử, kết quả leak test, thay packing, thay seat… Điều này rất quan trọng cho hệ B2B và khi cần chứng minh cho khách hàng/kiểm toán an toàn.

Kết luận

Van Cổng OS&Y là một lựa chọn truyền thống, đáng tin cậy cho các ứng dụng cần đóng/mở hoàn toàn với khả năng quan sát trạng thái trực tiếp và thuận lợi cho bảo trì. Ưu điểm lớn của OS&Y nằm ở trục ren lộ (visible stem) và tính phù hợp với hệ áp lực/nhiệt độ cao, cùng lợi thế khi cần kiểm tra bằng mắt trong hệ chữa cháy. Tuy nhiên, hạn chế về chiều cao lắp đặt và yêu cầu bảo trì packing là điểm cần lưu ý. So với van cổng NRS, OS&Y phù hợp khi bạn có không gian trống phía trên và cần khả năng quan sát; nếu không gian hạn chế thì NRS có thể là lựa chọn thay thế. Với yêu cầu của bạn là informational, phần so sánh này giữ gọn để dành không gian cho bài viết về Van Cổng NRS sắp tới.

FAQs — 5 câu hỏi thường gặp

1. Van Cổng OS&Y có thể dùng cho hệ lỏng chứa cặn không?
Không nên. Khi lưu chất có nhiều cặn, nêm và seat dễ kẹt hoặc mòn nhanh. Nên cân nhắc van bi hoặc van bướm thiết kế đặc biệt cho cặn.

2. Trục lộ của OS&Y có dễ bị ăn mòn hay rò rỉ không?
Trục lộ cần bảo trì packing và bôi trơn định kỳ. Nếu chọn vật liệu trục và packing phù hợp (ví dụ inox + graphite/PTFE), rủi ro sẽ giảm nhiều.

3. OS&Y có thể gắn actuator tự động không?
Có. Yoke của OS&Y thường thiết kế để gắn gearbox, actuator điện hoặc khí nén — phù hợp cho các hệ cần điều khiển từ xa.

4. Nên chọn metal seat hay soft seat cho OS&Y?
Nếu áp lực/ nhiệt độ cao hoặc có xâm thực ăn mòn, chọn metal seat. Nếu ưu tiên kín tuyệt đối ở áp lực thấp và môi trường sạch, soft seat (PTFE) là lựa chọn tốt.

5. Khi lắp van OS&Y trong hệ chữa cháy cần lưu ý gì?
Đảm bảo trục hướng lên, dễ quan sát; tuân thủ tiêu chuẩn chữa cháy địa phương; kiểm tra vận hành định kỳ (thường 1 lần/tháng hoặc theo quy định) để đảm bảo van ở trạng thái sẵn sàng.
