Van Cầu Hơi là gì? Tại sao Van Cầu thường sử dụng cho hệ thống hơi?

VAN CẦU CHO HỆ THỐNG HƠI NÓNG

Van cầu cho hơi nóng không nên được chọn chỉ bằng DN và PN/Class. Một specification đúng phải bắt đầu từ áp suất thiết kế, nhiệt độ hơi, kích thước đường ống, chế độ vận hành và yêu cầu về rò rỉ, sau đó mới xác định WCB, A105, F22 hay inox, Bellows Seal hay gland packing, trim 13Cr hay Stellite và kiểu kết nối phù hợp.

Đây cũng là lý do hai van cùng ghi “DN25 Class 800” nhưng có thể được thiết kế cho những duty hoàn toàn khác nhau nếu body, packing, trim hoặc connection khác nhau.

Nếu cần nhìn toàn bộ hệ thống boiler/steam trước khi chọn từng valve, có thể xem thêm Van Cho Hệ Thống Hơi Công Nghiệp.

Chọn van cầu cho hơi nóng nên bắt đầu từ đâu?

Bốn thông số cần khóa trước là pressure, temperature, size và duty của van.

Một van dùng để cô lập tuyến hơi chính không nhất thiết có cùng cấu hình với van dùng để throttling ở bypass, drain hoặc steam branch.

Bảng dưới đây là cách đọc specification thực tế:

Do đó câu hỏi đúng không phải:

“Van hơi dùng WCB được không?”

mà là:

“Steam 24 barg, 380°C, DN25, thường xuyên throttling: body, Class, trim và stem seal nào phù hợp?”

WCB, A105, F22 hay inox cho van cầu hơi nóng?

Không có một material duy nhất tốt nhất cho mọi hệ hơi.

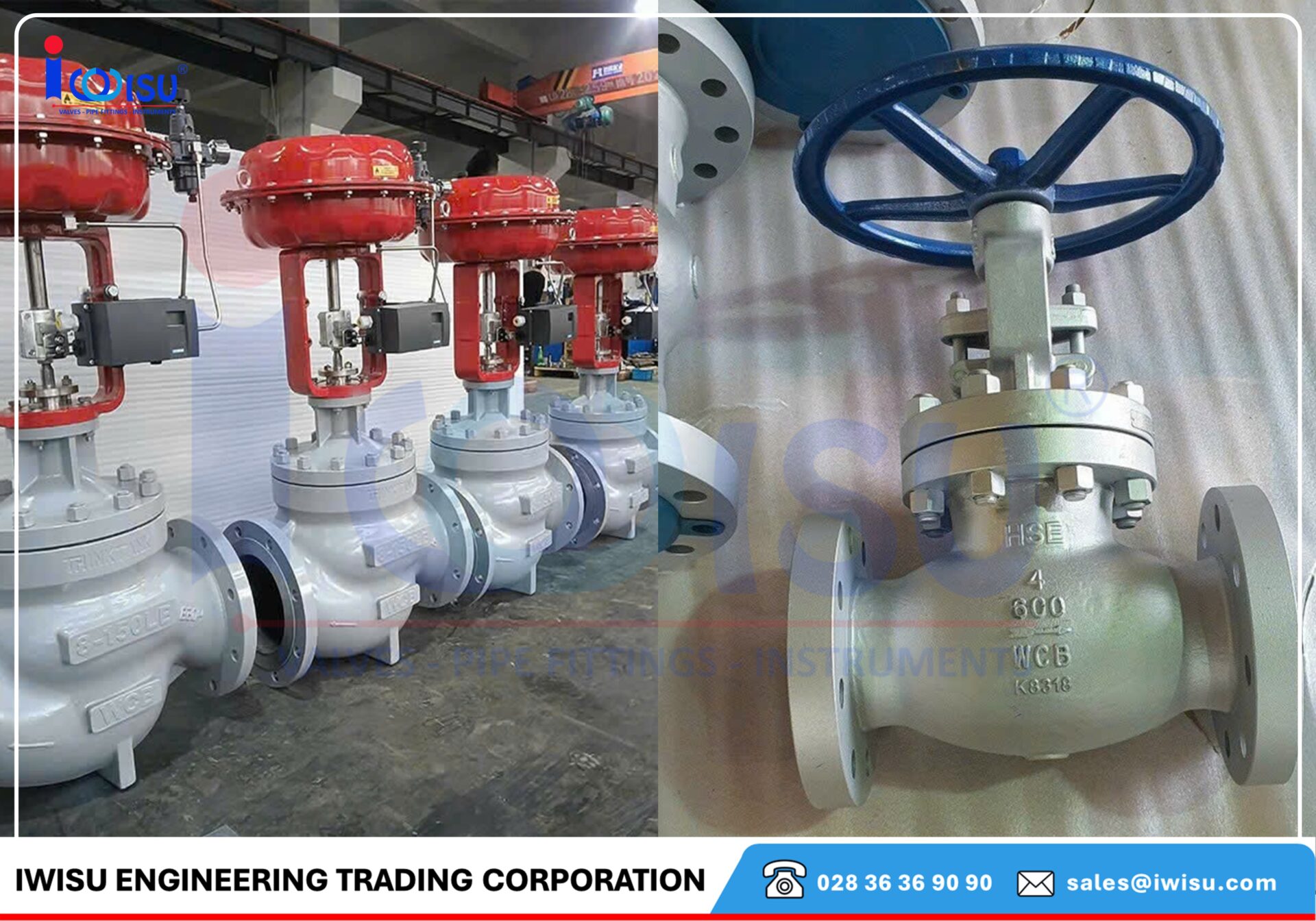

WCB – lựa chọn phổ biến cho van cầu thép đúc

ASTM A216 WCB là carbon steel cast material thường gặp trên globe valve mặt bích có kích thước trung bình và lớn.

WCB phù hợp với nhiều steam service khi pressure-temperature rating của model đáp ứng điều kiện thiết kế.

Trên chính danh mục IWISU, dòng BVALVE BV25065 sử dụng A216 WCB, có phiên bản PN40 tới khoảng 400°C và dòng ANSI Class 150/300/600 cho nhiệt độ cao hơn tùy cấu hình.

Flanged valve + kích thước lớn hơn + maintenance thuận tiện + chi phí tối ưu.

Có thể xem thêm nhóm Van Cầu Thép tại IWISU.

A105/A105N – small bore nhưng áp suất cao

ASTM A105/A105N là forged carbon steel thường gặp ở globe valve kích thước nhỏ và Pressure Class cao.

Ví dụ Bonney Forge có globe valve A105N Class 800, kích thước 1/2 inch đến 2 inch, với Graphite packing và hard-faced/Stellite seat.

Trên IWISU cũng đã có cấu hình A105N Class 800, DN15–DN50, kết nối Socket Weld, NPT hoặc Butt Weld tùy yêu cầu.

Do đó trong steam line:

Điểm quan trọng là A105 không phải “WCB loại tốt hơn”. Hai vật liệu thuộc hai phương pháp chế tạo và product architecture khác nhau.

Phần forged globe valve đã được phân tích riêng tại Các Loại Van Cầu Thép Rèn Sử Dụng Cho Hệ Thống Áp Lực Lớn.

Khi nào F11 hoặc F22 bắt đầu có ý nghĩa?

F11 và F22 là nhóm Cr-Mo low-alloy forged steel được xem xét khi nhiệt độ và creep requirement vượt phạm vi mà project cho phép đối với carbon steel.

Không nên đặt một mốc nhiệt độ duy nhất rồi kết luận rằng cứ vượt mốc đó là phải đổi sang F22. Việc chuyển material phải căn cứ vào piping material specification, design code và pressure-temperature rating.

Thực tế các hãng forged valve lớn cung cấp cùng một globe valve architecture với các body material A105N, F11, F22 và F91. Bonney Forge chẳng hạn có material configuration từ A105N tới F11, F22 và F91 cho các dịch vụ khác nhau.

Vì vậy một RFQ kiểu:

GLOBE VALVE, 1 inch, CLASS 1500, F22, SW

không chỉ đơn giản là “A105 nâng cấp lên F22”; toàn bộ body, bonnet, bolting, trim, welding và heat-treatment requirements cần được đồng bộ theo specification.

Inox F304/F316 có phải tốt hơn cho hơi nóng?

Không. Inox không tự động là lựa chọn tốt hơn chỉ vì nhiệt độ hơi cao.

F304/F316 hữu ích khi hệ thống còn có yêu cầu về corrosion resistance, contamination, condensate chemistry hoặc điều kiện process đặc biệt.

Nếu môi chất đơn thuần là steam sạch và carbon/low-alloy steel đã phù hợp với pressure-temperature rating, việc chuyển sang stainless steel có thể chỉ làm tăng chi phí mà không giải quyết vấn đề kỹ thuật chính.

Ngược lại, trong một số hệ hóa chất, chloride hoặc môi trường đặc thù, F316/F316L có thể được chỉ định vì corrosion requirement chứ không phải vì “chịu nóng hơn”.

Van cầu thép đúc hay thép rèn cho hệ hơi?

Hai cấu hình không nên được lựa chọn bằng cách so sánh chung chung “rèn bền hơn đúc”.

Bài Van Thép Rèn Và Thép Đúc giải thích sâu hơn về grain flow, casting defect và construction; bài hiện tại chỉ sử dụng sự khác biệt đó để quyết định cấu hình cho steam service.

PN16, PN40, Class 150, 300 và Class 800 có chọn theo áp suất hơi trực tiếp được không?

Không nên lấy con số PN/Class làm pressure rating cố định ở mọi nhiệt độ.

Ví dụ một van Class 800 carbon steel có rating cao ở nhiệt độ môi trường, nhưng allowable pressure sẽ thay đổi khi temperature tăng. Bonney Forge công bố Class 800 A105N 1 inch ở 100°F có rating 1975 psi; đây chỉ là một điểm trên pressure-temperature envelope, không phải áp suất được giữ nguyên ở mọi nhiệt độ.

Vì vậy một kỹ sư cần kiểm tra:

Body material + Class + design temperature + applicable standard.

Không nên chỉ ghi:

“Steam 20 bar → chọn PN25.”

mà bỏ qua temperature.

Bellows Seal hay Gland Packing cho van cầu hơi nóng?

Đây là một trong những quyết định quan trọng nhất nếu hệ thống quan tâm tới rò rỉ ở stem.

Gland Packing

Gland packing dùng vật liệu nén quanh stem để hạn chế môi chất thoát ra ngoài.

Ở steam temperature cao, graphite packing là cấu hình phổ biến.

Ưu điểm là construction đơn giản, chi phí thấp hơn và maintenance quen thuộc. Điểm yếu là packing có thể cần điều chỉnh hoặc thay thế theo thời gian do stem movement, wear và thermal cycling.

Bellows Seal

Bellows Seal sử dụng một bellows kim loại hàn kín để cách ly process fluid khỏi vùng stem chuyển động.

Bellows đi theo hành trình stem nên không cần dựa hoàn toàn vào ma sát của packing để giữ kín stem.

Spirax Sarco đánh giá bellows sealed arrangement có stem sealing tốt nhất trong ba lựa chọn packing mà họ so sánh, nhưng cũng có chi phí cao nhất. Họ cũng lưu ý bellows valve thường vẫn có một bộ packing truyền thống phía trên làm secondary seal.

Đây là chi tiết rất quan trọng: Bellows Seal không có nghĩa van không có packing.

Khi nào Bellows Seal đáng tiền?

Trong steam systems, bellows sealed globe valve rất nên dùng cho nhiều vị trí isolation, đặc biệt ở các kích thước trung bình/lớn hoặc khi ưu tiên leakage và energy saving.

IWISU hiện có nhiều cấu hình Bellows Seal từ PN16/25/40 tới Class 150/300/600 trong Danh Mục Van Cầu và BVALVE tại IWISU.

Packing graphite có còn cần khi van đã có bellows?

Có thể có, và trong nhiều thiết kế nó chính là lớp làm kín dự phòng.

Ví dụ dòng BVALVE dùng bellows inox nhưng vẫn sử dụng Graphite packing ở stuffing box. Dòng BV25065 WCB và BV25066 CF8M đều thể hiện cấu trúc này.

Nếu bellows bị damage trong quá trình vận hành, packing giúp tạo secondary containment trong thời gian xử lý sự cố.

Vì vậy specification tốt hơn là:

BELLOWS SEALED GLOBE VALVE WITH SECONDARY GRAPHITE PACKING

thay vì chỉ ghi:

BELLOWS VALVE

Seat 13Cr hay Stellite?

Body chịu pressure chưa chắc là nơi hỏng trước.

Trong van cầu làm throttling, vùng seat và disc có thể chịu velocity cao và ΔP lớn. Đây là nơi erosion, wear và galling cần được quan tâm.

13Cr / martensitic stainless trim

Các cấu hình steam thông dụng có thể dùng 13Cr hoặc vật liệu stainless tương đương cho disc, seat và stem.

Ví dụ một số BVALVE WCB sử dụng CA15/13Cr hard-facing ở plug và seat.

Stellite / CoCr hard-facing

Hard-facing bằng cobalt-chromium alloy được sử dụng khi cần tăng khả năng chống wear, erosion và galling tại seating surface.

Bonney Forge dùng Stellite integral seat trên A105N Class 800 globe valve, còn Velan sử dụng CoCr hard-faced seat/disc cho các globe valve high-pressure/high-temperature.

Nên cân nhắc Stellite khi có sự kết hợp của:

ΔP cao + throttling thường xuyên + steam velocity lớn + cycling cao + yêu cầu tuổi thọ seat dài.

Chi tiết về cấu hình Trim 5, Trim 8, Trim 10 và hard-facing có thể xem tại Trim Van Cầu, Van Cổng Là Gì?.

Z-pattern hay Y-pattern cho hơi nóng?

Z-pattern là cấu trúc globe valve phổ biến, còn Y-pattern được dùng khi cần giảm mức cản dòng so với flow path truyền thống.

Z-pattern buộc dòng thay đổi hướng mạnh qua seat, vì vậy cho khả năng throttling tốt nhưng tạo pressure drop đáng kể hơn.

Y-pattern đặt stem/seat nghiêng theo flow path, tạo đường dòng ít đổi hướng hơn.

Trong high-pressure/high-temperature steam service, Y-pattern thường xuất hiện vì mục tiêu giảm pressure loss và erosion qua valve body.

Do đó:

Không nên mặc định Y-pattern luôn “tốt hơn”. Nếu duty cần precise throttling và pressure loss không phải vấn đề chính, Z-pattern vẫn rất phù hợp.

Van cầu hơi nên dùng mặt bích, Socket Weld hay Butt Weld?

Connection cũng phản ánh cách hệ thống được thiết kế.

Flanged

Flanged globe valve phù hợp khi cần tháo van để bảo trì hoặc khi kích thước lớn hơn.

Đây là construction thường gặp trên WCB cast valves Class 150/300/600 hoặc PN16/25/40.

Socket Weld

SW thường gặp ở forged small-bore valves.

Cấu hình kiểu:

1 inch A105N Class 800 SW

rất phổ biến ở branch, drain, bypass và high-pressure utility.

Butt Weld

BW tạo permanent welded joint và được dùng khi piping design ưu tiên integrity của mối nối.

Nó phù hợp với nhiều high-temperature/high-pressure systems nhưng maintenance yêu cầu cắt/hàn lại nếu phải tháo valve.

NPT

Threaded connection vẫn có mặt trên forged valve kích thước nhỏ, nhưng project piping specification sẽ quyết định có được phép dùng hay không.

Bonney Forge cung cấp cùng forged globe valve với NPT, Socket Weld và Butt Weld connections.

Một số cấu hình van cầu cho hệ hơi thường gặp

Bảng dưới đây mang tính cấu hình kỹ thuật điển hình, không thay thế pressure-temperature calculation hoặc project specification.

Ví dụ đọc RFQ van cầu hơi nóng

Trường hợp 1

GLOBE VALVE, DN100, CLASS 300 RF, A216 WCB, GRAPHITE PACKING

Đây là van thép đúc mặt bích, phù hợp để bắt đầu đánh giá cho steam service DN100. Kỹ sư vẫn phải kiểm tra design temperature, trim và P-T rating trước khi xác nhận.

Trường hợp 2

GLOBE VALVE, 1 inch, CLASS 800, SW, A105N, API 602

Đây là forged small-bore globe valve cho hệ áp cao. IWISU hiện có product tương ứng tại Van Cầu Thép Rèn A105N Class 800.

Trường hợp 3

BELLOWS SEALED GLOBE VALVE, DN50, PN40, WCB, FLANGED

Cấu hình này phù hợp khi steam system yêu cầu giảm stem leakage nhưng vẫn muốn carbon steel body. Dòng BV25065 của IWISU sử dụng WCB, Bellows Seal và secondary graphite packing.

Trường hợp 4

GLOBE VALVE, 1 inch, CLASS 1500, F22, BW, STELLITED TRIM

Đây là severe/high-temperature small-bore service. Body F22, pressure class, welding procedure và trim phải được kiểm tra đồng bộ với piping specification.

Những thông tin cần gửi khi hỏi giá van cầu cho hơi

Để không phải báo giá lại nhiều lần, RFQ nên cung cấp DN/NPS, design pressure, design temperature, loại steam, body material, pressure class/PN, connection, trim, stem sealing, operation và quantity.

Nếu material chưa khóa, khách hàng có thể gửi:

Steam: 22 barg / 360°C / DN40 / isolation / flange

IWISU có thể dựa trên điều kiện vận hành đó để đối chiếu body material, Class, trim và sealing arrangement trước khi quotation.

Van cầu cho hơi nóng tại IWISU

IWISU cung cấp nhiều cấu hình globe valve cho steam service, từ van cầu thép đúc WCB mặt bích đến forged globe valve A105N Class 800 và Bellows Sealed Globe Valve.

Các nhóm hiện có gồm Van Cầu Thép, Van Cầu Thép Rèn, Van Cầu BVALVE và các model Bellows Seal PN16–PN40, Class 150–600.

Với các dự án hơi nóng, IWISU khuyến nghị không lựa chọn van chỉ dựa trên DN và nominal pressure. Pressure, temperature, material, trim và stem sealing cần được xem như một cấu hình thống nhất để tránh trường hợp body đáp ứng nhưng packing, seat hoặc connection lại trở thành điểm giới hạn của van.
