Nếu bạn đang cần một giải pháp van điều khiển mượt mà, gọn nhẹ và cực kỳ nhạy cho hệ thống khí nén hay nước công nghiệp – thì van bướm điều khiển khí nén chính là “chân ái”. Trong bài viết này, tôi sẽ hướng dẫn bạn từ A đến Z: từ cấu tạo, cách hoạt động, đến cách chọn sao cho phù hợp với hệ thống của bạn.

Tổng quan về van bướm điều khiển khí nén

Van bướm điều khiển khí nén là gì?

Đây là loại van công nghiệp dùng khí nén để điều khiển cánh bướm đóng/mở dòng chảy trong hệ thống đường ống. Khí nén được cấp vào bộ truyền động, tạo ra lực xoay làm xoay đĩa van — từ đó kiểm soát dòng nước, hơi, hóa chất… trong hệ thống.

Các tên gọi tiếng Anh phổ biến

• Pneumatic Butterfly Valve

• Air Actuated Butterfly Valve

• Butterfly Valve With Pneumatic Actuator

Vai trò trong hệ thống đường ống công nghiệp

Van này thường dùng ở những nơi cần đóng mở nhanh, điều khiển tự động, độ bền cao, như:

• Nhà máy xử lý nước

• Hệ thống PCCC

• Lò hơi – Nồi hơi

• Dây chuyền sản xuất thực phẩm, dược phẩm, hóa chất

Cấu tạo chi tiết của van bướm điều khiển khí nén

Cấu tạo thân van bướm

• Thân van: gang, inox, hoặc nhựa — tùy môi chất

• Cánh van (đĩa van): quay quanh trục chính để mở hoặc chặn dòng

• Seat (đệm kín): thường là EPDM, PTFE, Viton – tạo độ kín

Cấu tạo bộ điều khiển khí nén

Gồm phần thân hợp kim nhôm, bên trong chứa piston hoặc cơ cấu bánh răng – khi cấp khí sẽ sinh lực xoay.

Bộ phận truyền động & các phụ kiện đi kèm

Hạn vị điện (Limit Switch Box)

Giúp phát tín hiệu xác nhận van đang mở hay đóng về tủ điều khiển trung tâm.

Van điện từ khí nén (Solenoid Valve)

Chuyển tín hiệu điện thành tín hiệu khí → điều khiển mở/đóng.

Bộ lọc khí nén & điều áp (FRL)

Lọc bụi, tách nước, ổn định áp suất khí trước khi cấp vào bộ điều khiển.

Nguyên lý hoạt động từ của Van Bướm Điều Khiển Khí Nén

Cách hoạt động của van khi có khí nén cấp

Khi cấp khí vào đầu vào, áp lực khí làm piston hoặc bánh răng quay, từ đó quay trục van → xoay cánh van → đóng/mở dòng chảy.

Tác động đơn và tác động kép khác nhau thế nào?

• Tác động đơn (Single Acting): chỉ cấp khí 1 chiều, chiều còn lại dùng lò xo để trả về.

• Tác động kép (Double Acting): cần cấp khí cả 2 chiều (mở và đóng).

Khi mất khí nén thì chuyện gì xảy ra?

• Với loại tác động đơn: van sẽ tự đóng hoặc mở (tuỳ cấu hình lò xo).

• Với tác động kép: van sẽ dừng ở trạng thái hiện tại (mở/dừng).

Các loại van bướm điều khiển khí nén phổ biến

Phân loại theo vật liệu

• Gang (WCB): chịu áp trung bình, giá rẻ

• Inox 304/316: dùng cho hóa chất, thực phẩm, nước biển

• Nhựa (UPVC, CPVC): dùng cho axit nhẹ, nước thải

Phân loại theo kết nối

• Wafer: kẹp giữa 2 mặt bích, nhỏ gọn

• Lug: dạng tai bắt bulong, dễ tháo lắp

• Hai mặt bích (Flanged): chắc chắn, dùng cho hệ lớn

Phân loại theo cơ chế điều khiển

• ON/OFF: chỉ đóng – mở hoàn toàn

• Tuyến tính: điều tiết lưu lượng theo % góc mở

Ưu điểm nổi bật so với các loại van khác

Gọn nhẹ – phù hợp hệ thống có không gian hẹp

Van bướm có cấu tạo đơn giản, nhẹ hơn van cầu hay van bi cùng size.

Phản hồi nhanh – điều khiển chính xác

Bộ khí nén phản hồi gần như tức thì khi có tín hiệu điện → đóng/mở chuẩn xác.

Giá thành tối ưu cho hệ thống lớn

Với hệ thống nhiều nhánh, nhiều điểm điều khiển – van khí nén rẻ hơn van điện.

Ứng dụng thực tế trong công nghiệp

Hệ thống PCCC – vì sao nên dùng van bướm khí nén?

• Mở cực nhanh khi có cháy

• Không phụ thuộc điện (an toàn cháy nổ)

• Dễ bảo trì, tuổi thọ cao

Ngành xử lý nước, hóa chất, thực phẩm

• Thân inox chống ăn mòn

• Cấu tạo tuyến tính giúp điều chỉnh dòng chảy chuẩn

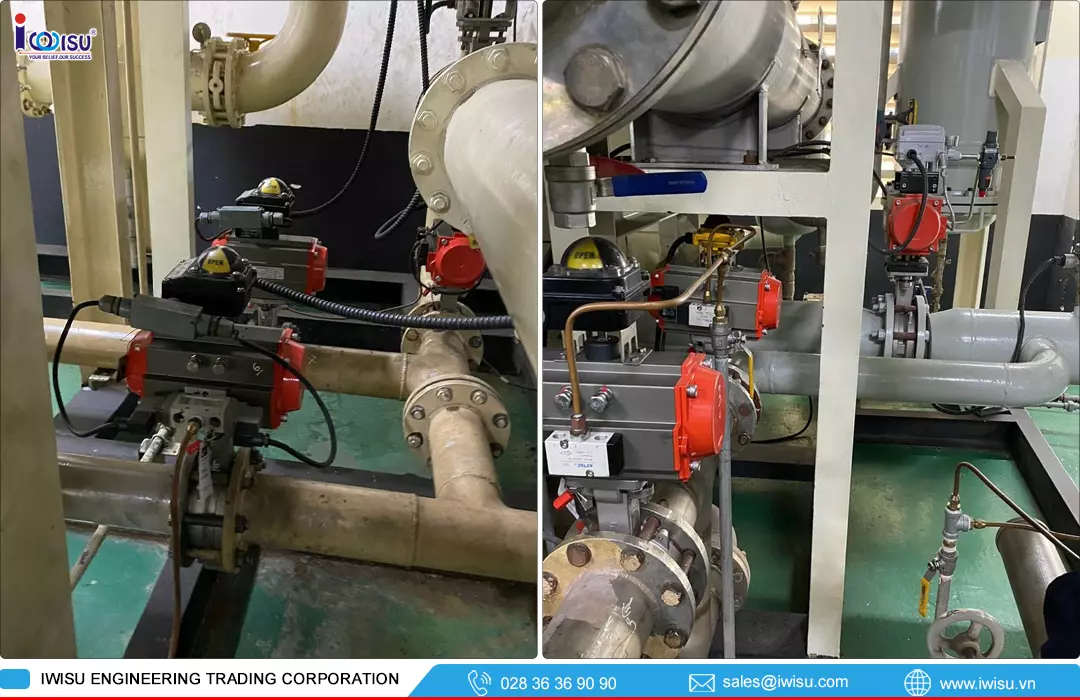

Nhà máy sản xuất, nhà máy điện, lò hơi

• Phản hồi nhanh, độ bền cao

• Đáp ứng yêu cầu điều khiển trung tâm SCADA/PLC

Cách chọn van bướm điều khiển khí nén phù hợp

Theo áp suất, nhiệt độ và môi chất

• Nước sạch: gang + EPDM

• Hơi nóng: inox + PTFE

• Hóa chất mạnh: inox + Viton hoặc nhựa

Theo vật liệu thân van và đệm kín

• Gang → rẻ, nhẹ

• Inox → bền, chống ăn mòn

• Nhựa → chống hoá chất nhưng áp thấp

Lưu ý về nguồn cấp khí nén và tiêu chuẩn kết nối

• Áp khí nén tối ưu: 4–6 bar

• Nguồn khí nên có lọc nước, tách dầu

• Chọn đúng tiêu chuẩn mặt bích: JIS10K, ANSI150, DIN PN16…

Những sai lầm thường gặp khi sử dụng

Dùng sai loại van trong môi trường ăn mòn

Lắp van gang vào hệ có hóa chất → nhanh hỏng seat.

Lắp đặt không đúng hướng khí

Dẫn khí nhầm chiều có thể làm hỏng piston, kẹt hành trình.

Không bảo trì định kỳ gây kẹt van

Dầu nước, bụi bẩn làm van phản hồi chậm, sai góc mở.

Kinh nghiệm lắp đặt và bảo trì từ kỹ sư

Cách căn chỉnh bộ điều khiển

Phải căn hành trình mở/đóng khớp với góc 0–90º của van.

Lưu ý về độ kín và moment siết bulong

Không siết quá chặt → làm hỏng seat
Không siết lệch tâm → gây rò rỉ

Cách xử lý sự cố van không đóng/mở hết hành trình

• Kiểm tra khí nén đủ áp chưa

• Van điện từ hoạt động không?

• Bộ giới hạn hành trình bị lệch?

Kết luận

Van bướm điều khiển khí nén là một trong những thiết bị không thể thiếu trong các hệ thống tự động hoá công nghiệp hiện đại. Với khả năng đóng/mở nhanh, vận hành ổn định, chi phí hợp lý – nó phù hợp từ hệ thống PCCC, xử lý nước đến hóa chất hay thực phẩm. Tuy nhiên, để sử dụng hiệu quả, người kỹ thuật cần hiểu rõ cấu tạo, nguyên lý và chọn đúng loại phù hợp từng môi trường.

Câu hỏi thường gặp (FAQ)

1. Van bướm khí nén có dùng được cho hơi nóng không?

Có, nhưng cần chọn thân inox và seat PTFE hoặc Viton để chịu nhiệt tốt.

2. Van bướm tác động đơn có ưu điểm gì?

Tự động đóng/mở khi mất khí, phù hợp hệ thống an toàn (fail safe).

3. Bao lâu cần bảo trì van bướm khí nén 1 lần?

Nên kiểm tra 3–6 tháng/lần, tuỳ mức độ sử dụng và môi trường.

4. Van điện hay van khí nén bền hơn?

Van khí nén bền hơn trong môi trường rung, bụi, ẩm; van điện phù hợp nơi không có khí nén.

5. Có nên lắp van điện từ và hạn vị cho van bướm khí nén không?

Nên lắp, để điều khiển và giám sát chính xác trạng thái van.
