Tổng Hợp Các Vật Liệu Sử Dụng Cho Van & Đường Ống Dầu Khí

Vật liệu dùng cho đường ống, mặt bích và van trong ngành dầu khí được lựa chọn dựa trên nhiệt độ, áp suất, môi chất và vị trí trong hệ thống. Phần lớn hệ thống sử dụng thép carbon và thép hợp kim thấp do điều kiện vận hành không quá khắc nghiệt. Chỉ tại các khu vực đặc biệt như hệ thống hơi, lò gia nhiệt, refinery, môi trường H₂S hoặc cryogenic, các vật liệu chuyên dụng như Cr-Mo, duplex, nickel alloy hoặc vật liệu theo tiêu chuẩn NACE mới được sử dụng nhằm đảm bảo an toàn và độ bền lâu dài.

Mục lục bài viết

Vì Sao Ngành Dầu Khí Phải Phân Loại Vật Liệu Cho Van Và Đường Ống Rất Chi Tiết?

Nếu nhìn từ bên ngoài, hệ thống dầu khí có vẻ chỉ là “đường ống dẫn dầu, dẫn khí”. Nhưng với người trong nghề, mỗi đoạn ống, mỗi cái bích, mỗi cái van đều mang một mức độ rủi ro khác nhau.

Dầu khí không nguy hiểm ở mọi nơi

Sự thật là 90% đường ống trong nhà máy dầu khí không làm việc ở điều kiện khắc nghiệt. Chúng chỉ vận hành ở nhiệt độ trung bình, áp suất ổn định, môi chất quen thuộc như dầu thô, khí, nước kỹ thuật.

Vật liệu chỉ “đặc biệt” ở những điểm đặc biệt

Vật liệu đặc biệt không nằm rải rác, mà tập trung ở:

Điểm nhiệt cao
Điểm áp suất lớn
Điểm có H₂S, hydrogen
Điểm mà nếu sự cố xảy ra sẽ gây shutdown hoặc tai nạn nghiêm trọng

Hiểu được điều này, bạn sẽ hiểu vì sao không bao giờ người ta dùng cùng một loại vật liệu cho toàn bộ hệ thống.

Nhóm Vật Liệu Phổ Biến Nhất Trong Đường Ống Dầu Khí

Thép Carbon – Xương sống của hầu hết hệ thống

Đây là vật liệu chiếm tỷ trọng lớn nhất trong dầu khí, áp dụng cho ống và phụ kiện đường ống (ASTM A106 Gr.B, ASTM A53 Gr.B, API 5L Gr.B…), bích (ASTM A105, A234 WPB) và van (ASTM A216 WCB).

Ứng dụng cho ống, bích và van

Thép carbon thường xuất hiện ở:

Đường ống process thông thường
Pipeline dẫn dầu, khí
Van on-off, van cách ly
Mặt bích kết nối tiêu chuẩn

Đây là lựa chọn cân bằng giữa kỹ thuật – kinh tế – khả năng thay thế.

Giới hạn nhiệt độ và lý do vẫn được dùng rộng rãi

Thép carbon làm việc tốt trong khoảng nhiệt độ trung bình. Dù có giới hạn về nhiệt và ăn mòn, nhưng vì đa số hệ thống không chạm tới ngưỡng nguy hiểm, nên nó vẫn là lựa chọn tối ưu.

IWISU là Đại lý phân phối các sản phẩm van thép đúc chính hãng từ Bonney Forge

Thép hợp kim thấp – Khi carbon steel bắt đầu không đủ

Khi nào cần chuyển sang Cr – Mo

Khi nhiệt độ vận hành tăng cao và duy trì liên tục, carbon steel bắt đầu mất ổn định cơ học. Lúc này, thép hợp kim thấp chứa Cr và Mo trở thành lựa chọn bắt buộc. Các mã vật liệu thép hợp kim thấp phổ biến cho bích là ASTM A182 F11/F22/F5, Van là ASTM A217 WC6/WC9, Ống là ASTM A335 P11/P22

Các hệ thống thường sử dụng

Thép hợp kim thấp xuất hiện nhiều trong:

Hệ thống hơi quá nhiệt
Đường ống gần lò gia nhiệt
Khu vực refinery có nhiệt độ cao

Nhóm Vật Liệu Chịu Ăn Mòn Trung Bình

Thép không gỉ (Stainless Steel)

Khi inox (ASTM A351 CF8/CF8M, ASTM A182 F304/F316, ASTM A240 304/316/316L) là lựa chọn hợp lý

Inox phù hợp khi hệ thống có:

Nước
Môi trường ẩm
Ăn mòn nhẹ
Yêu cầu vệ sinh hoặc tuổi thọ cao

Khi inox lại là lựa chọn sai

Inox không phải vật liệu vạn năng. Trong môi trường chloride cao hoặc H₂S, inox có thể gặp các dạng ăn mòn nguy hiểm mà nhiều người không lường trước.

Duplex và Super Duplex

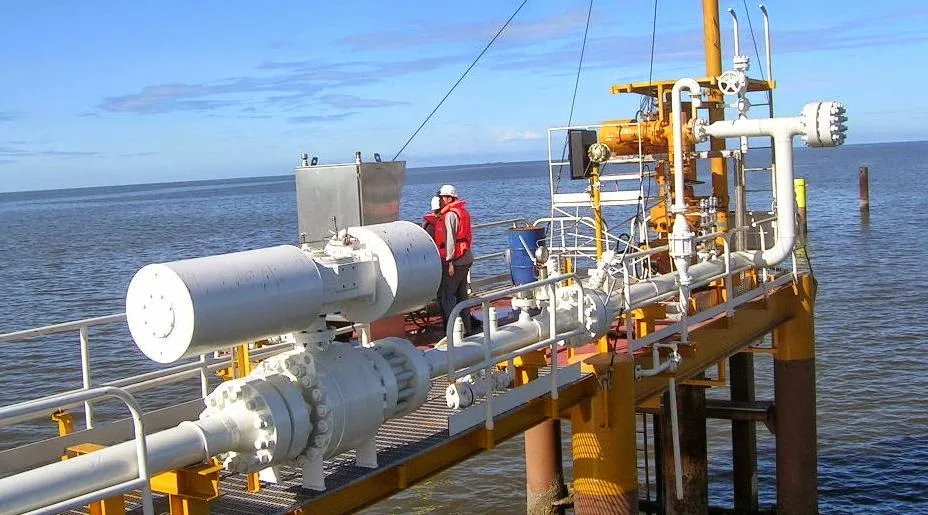

Ứng dụng offshore và nước biển

Duplex và Super Duplex được dùng nhiều ở:

Giàn khoan
Hệ thống nước biển
Offshore pipeline

Vì sao không dùng đại trà

Chi phí cao, yêu cầu kiểm soát hàn nghiêm ngặt và không cần thiết cho hệ thống thông thường khiến nhóm vật liệu này chỉ xuất hiện ở vị trí bắt buộc.

Nhóm Vật Liệu Cho Môi Trường Nguy Hiểm

Vật liệu theo tiêu chuẩn NACE

Trong môi trường có H₂S, vật liệu phải đáp ứng các tiêu chuẩn nghiêm ngặt để tránh nứt do hydrogen. Điều này áp dụng cho cả ống, bích và van.

Forged steel cho line nhỏ nhưng rủi ro cao

Rất nhiều line nhỏ như drain, vent, bypass lại dùng vật liệu forged steel vì độ kín và độ an toàn cao hơn, dù kích thước rất nhỏ.

Nhóm Vật Liệu Chịu Nhiệt Cao Trong Refinery

Cr-Mo Steel trong hệ thống hơi và lò

Đây là khu vực vật liệu đặc biệt phát huy vai trò rõ rệt nhất:

Lò gia nhiệt
Steam main
Turbine

Nickel Alloy cho cracking và reforming

Ở những nơi nhiệt độ và môi chất vượt ngưỡng thép hợp kim, nickel alloy là lựa chọn gần như duy nhất.

Vật Liệu Cho Hệ Thống Nhiệt Độ Thấp (Cryogenic)

LNG, LPG lạnh sâu

Nhiệt độ thấp làm thép thường trở nên giòn. Vì vậy hệ thống cryogenic buộc phải dùng vật liệu đặc biệt.

Vì sao thép thường bị loại bỏ

Không phải vì yếu, mà vì tính chất cơ học thay đổi khi nhiệt độ xuống thấp.

Vì Sao Van, Bích, Ống Vật Liệu Đặc Biệt Thường Có Size Nhỏ?

Logic thiết kế hệ thống dầu khí

Điểm nguy hiểm nhất không phải là đường ống to, mà là:

Điểm điều tiết
Điểm xả
Điểm tiêm hóa chất
Điểm bypass

Những vị trí “nhỏ nhưng nguy hiểm”

Chính vì vậy, vật liệu tốt nhất thường tập trung ở những vị trí này, dù kích thước nhỏ.

Bản Đồ Vật Liệu Theo Từng Khu Vực Nhà Máy Dầu Khí

Upstream

Áp suất cao
Nhiệt trung bình
Ưu tiên NACE và forged steel – thép đúc

Midstream

Điều kiện ổn định
Thép Carbon – Carbon steel là chủ đạo

Downstream

Nhiệt cao
Vật liệu hợp kim và đặc biệt

Kết Luận

Trong dầu khí, vật liệu không được chọn theo cảm tính. Mỗi loại ống, bích, van đều phản ánh mức độ rủi ro tại vị trí đó. Hiểu đúng vật liệu không chỉ giúp hệ thống an toàn hơn, mà còn tránh lãng phí khi dùng vật liệu “quá xịn” ở nơi không cần thiết.

FAQ – Câu hỏi thường gặp

1. Có thể dùng cùng một vật liệu cho toàn bộ hệ thống dầu khí không?
Không. Điều kiện vận hành thay đổi theo từng khu vực nên vật liệu phải được phân loại.

2. Vì sao vật liệu đặc biệt thường xuất hiện ở refinery?
Vì refinery là nơi nhiệt độ và phản ứng hóa học cao nhất.

3. Inox có thay thế được thép carbon không?
Không phải lúc nào cũng phù hợp, đặc biệt trong môi trường H₂S hoặc chloride cao.

4. Vì sao van forged thường nhỏ nhưng rating cao?
Vì chúng nằm ở line rủi ro cao, yêu cầu độ kín và độ bền tuyệt đối.

5. Hiểu sai vật liệu thường gây hậu quả gì?
Ăn mòn nhanh, nứt vỡ, rò rỉ và shutdown toàn hệ thống.
