Trong lĩnh vực tự động hóa khí nén, xi lanh khí nén PNEUMAX 1319 được xem là một trong những dòng xi lanh bền bỉ và linh hoạt nhất hiện nay. Sản phẩm được sản xuất theo tiêu chuẩn ISO 15552 / VDMA 24562, đảm bảo tương thích với hầu hết phụ kiện và thiết bị điều khiển trên thị trường.
Với cấu trúc vỏ nhôm anodized, pít-tông kép, ty mạ cứng chống mài mòn và tùy chọn nam châm cảm biến hành trình, PNEUMAX 1319 phù hợp cho cả máy móc công nghiệp, dây chuyền lắp ráp, robot khí nén, và các ứng dụng tự động hóa chính xác.

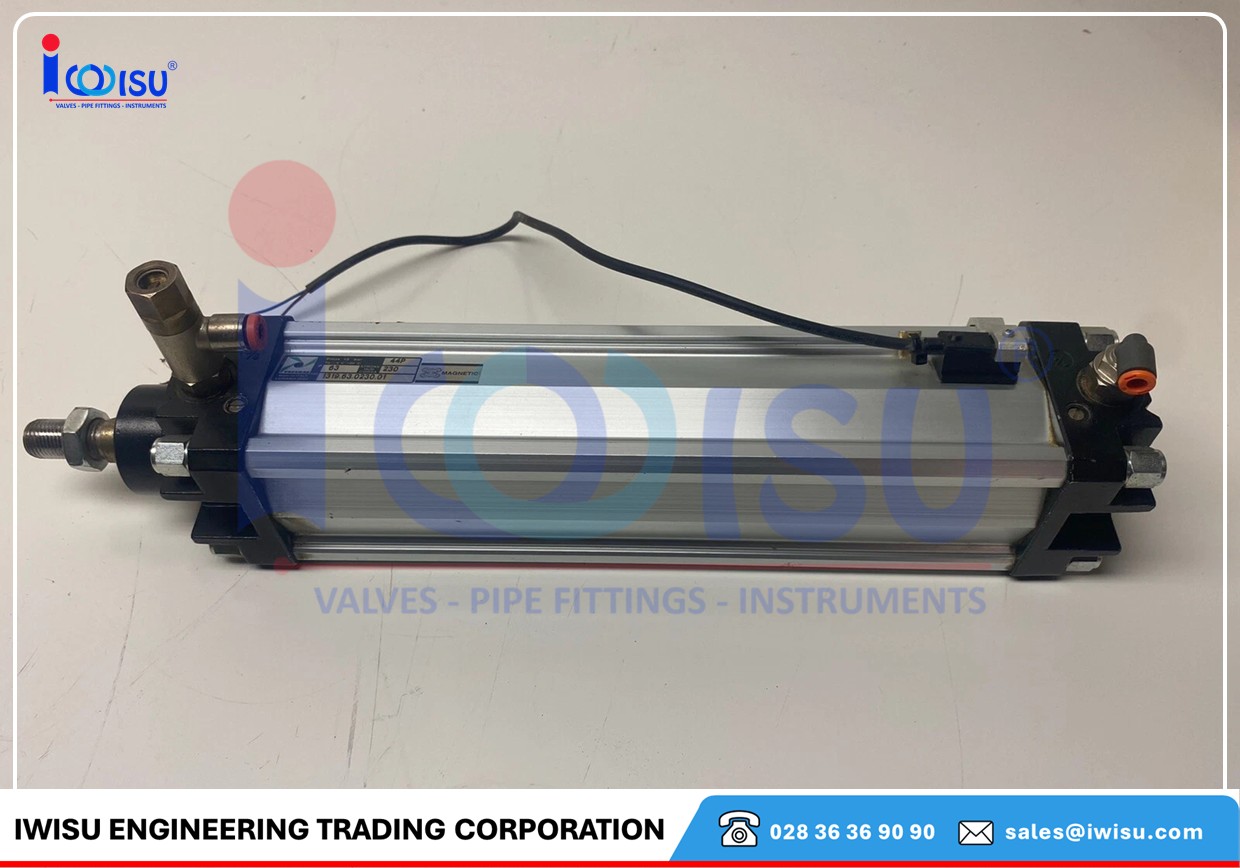

1. Tổng quan về Xi Lanh Khí Nén PNEUMAX 1319
PNEUMAX Series 1319 là dòng xi lanh tiêu chuẩn (ISO Standard Cylinder) – thiết kế mô-đun, có thể kết hợp nhiều kiểu đầu ty và cấu hình khác nhau, giúp người dùng dễ dàng lựa chọn theo nhu cầu.

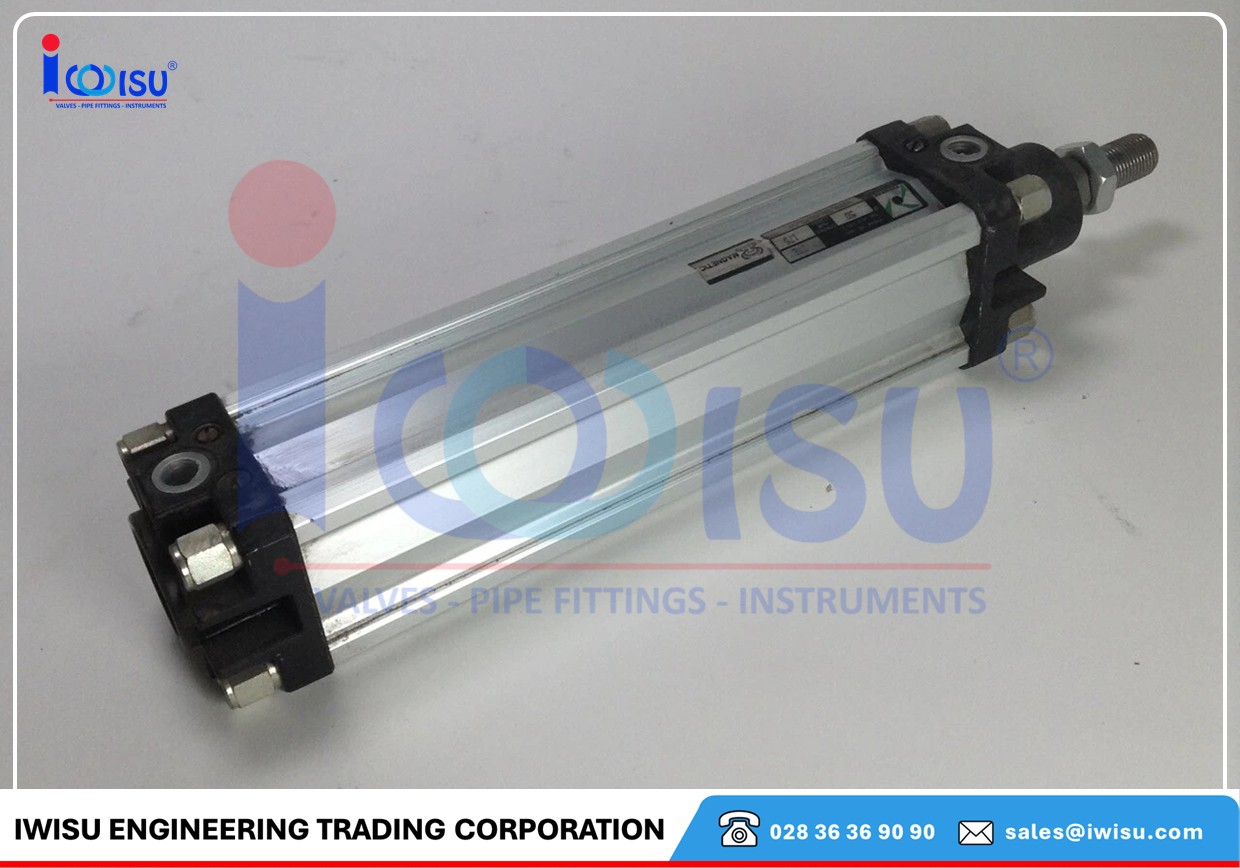

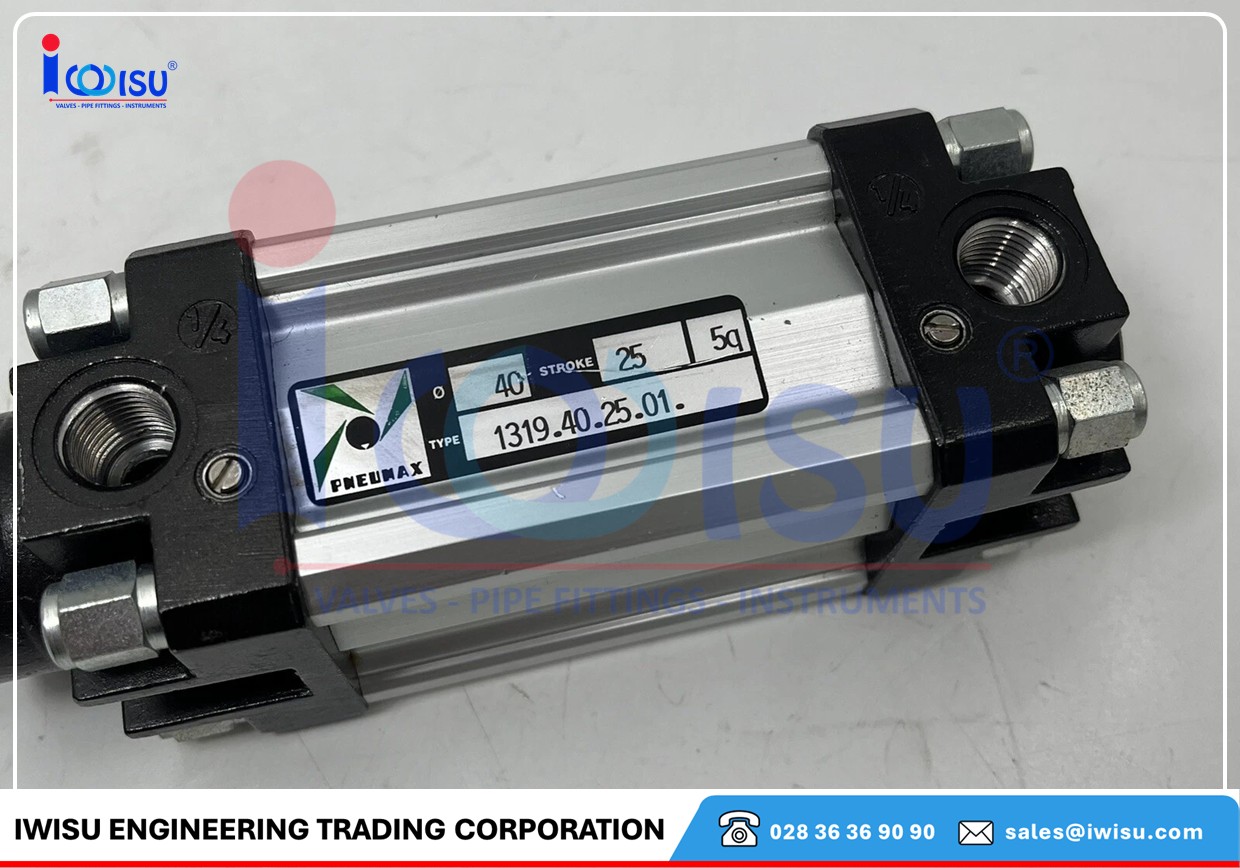

Sản phẩm có thể được nhận diện qua mã model 1319, đi kèm ký hiệu về kích thước, hành trình (stroke) và kiểu ty (magnetic / non-magnetic, double acting / spring return…).
Điểm nổi bật của dòng PNEUMAX 1319
-
Tuân thủ tiêu chuẩn quốc tế ISO/VDMA → dễ dàng thay thế và tương thích cao.
-
Kết cấu vỏ nhôm nguyên khối, ty mạ crôm cứng chống ăn mòn.
-
Hành trình tùy chọn, độ chính xác cao, hoạt động ổn định.
-
Có thể lắp cảm biến từ (magnetic sensor) để theo dõi hành trình piston.
-
Đa dạng kiểu cấu hình: cơ bản, xuyên trục, tandem, ty kép đối nhau…

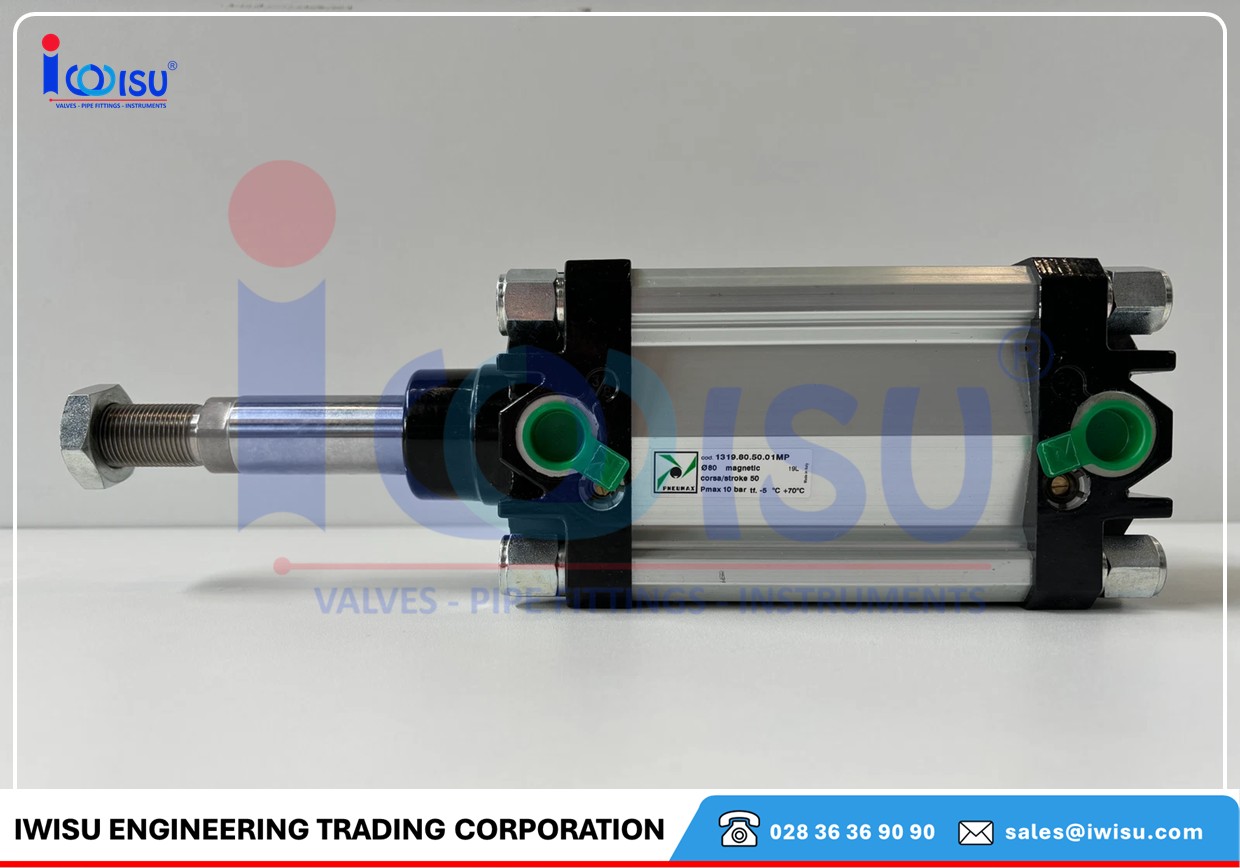

2. Cấu trúc mã sản phẩm PNEUMAX 1319
| Ví dụ mã sản phẩm | Giải nghĩa cấu trúc |
|---|---|
| 13V.Ø.stroke.01GM | Xi lanh khí nén chuẩn ISO, đường kính Ø, hành trình tùy chọn, kiểu cơ bản “01”, có lò xo kép, ty từ. |
Giải nghĩa các ký hiệu chính:
| Ký hiệu | Mô tả / Ý nghĩa |
|---|---|
| 13 | Dòng xi lanh tiêu chuẩn ISO VDMA (Series 1319) |
| V | Loại ty (rod type) – 19: ty thép mạ crôm có từ, 20: ty inox, 21: ty mạ crôm không từ |
| Ø | Đường kính piston (32, 40, 50, 63, 80, 100, 125, 160, 200 mm) |
| stroke | Hành trình pít-tông (10 – 1000 mm) |
| 01, 02, D, E, F, G | Kiểu cấu hình xi lanh (xem phần bên dưới) |
| M | Loại hoạt động: double acting, spring return hoặc có lò xo hai đầu |
3. Các phiên bản xi lanh thuộc dòng PNEUMAX 1319
Dòng PNEUMAX 1319 được phân thành nhiều cấu hình, đáp ứng các mục đích khác nhau trong hệ thống khí nén:

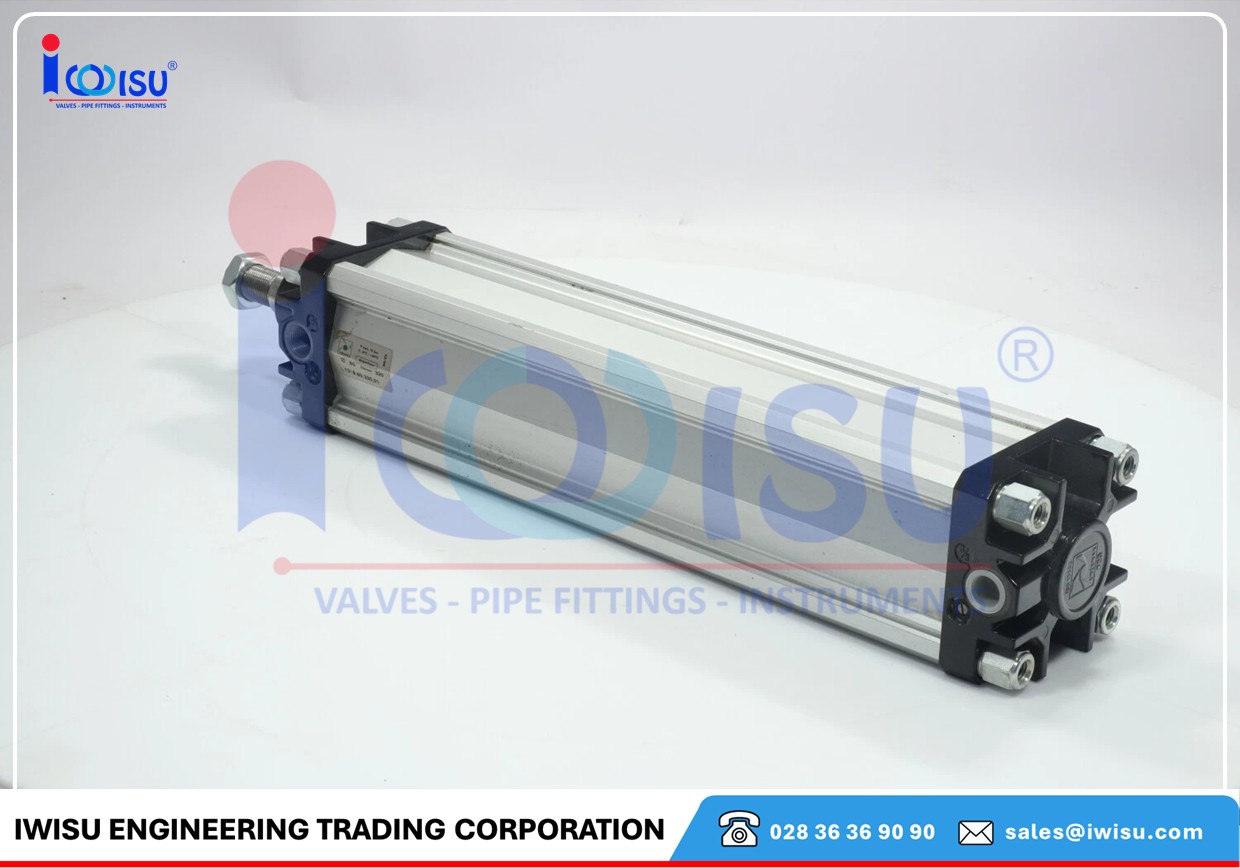

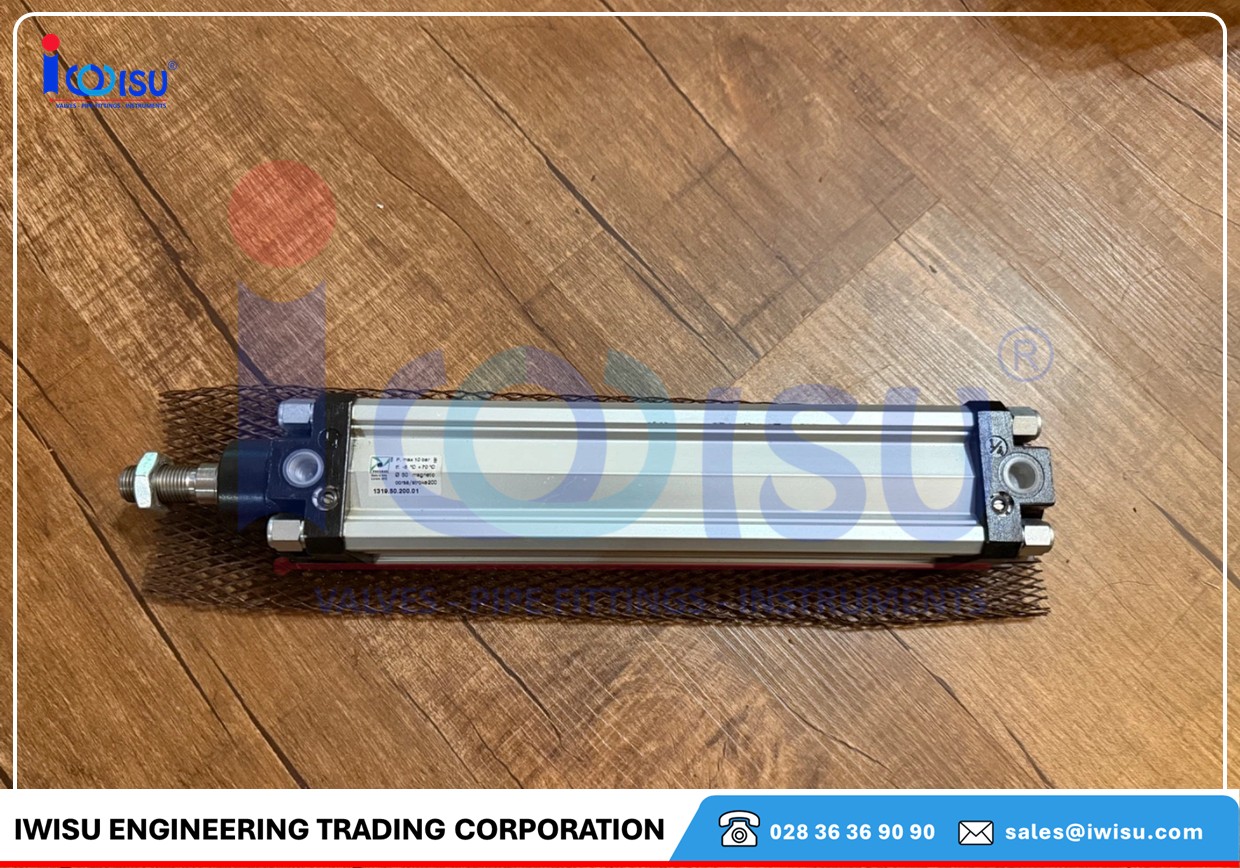

3.1. Basic Version “01” – Xi lanh tiêu chuẩn cơ bản
-
Cấu hình tiêu chuẩn ISO-VDMA.
-
Tác động kép (Double Acting), piston đẩy hai chiều.
-
Có thể lắp nam châm cảm biến từ.
-
Lắp trực tiếp bằng bốn ren ở đầu nắp sau.
-
Đường kính: Ø32–Ø200 mm
-
Ứng dụng: Dây chuyền lắp ráp, cơ cấu đẩy – kéo tiêu chuẩn.
3.2. Through Rod Version “02” – Xi lanh xuyên trục
-
Ty xuyên qua cả hai đầu xi lanh.
-
Di chuyển đồng thời hai đầu – giúp lực cân bằng.
-
Phù hợp cho ứng dụng yêu cầu độ chính xác vị trí cao hoặc đối xứng chuyển động.
3.3. Tandem Push “G” – Xi lanh nối tầng cùng trục
-
Hai xi lanh lắp nối tiếp chung một ty → tăng gấp đôi lực đẩy.
-
Thích hợp cho máy ép, kẹp hoặc đẩy tải nặng.
-
Đường kính vẫn nhỏ gọn nhưng lực gấp 2–3 lần loại thường.
3.4. Tandem Independent “F” – Xi lanh nối tầng độc lập
-
Hai xi lanh hoạt động độc lập trên cùng thân.
-
Mỗi buồng có hành trình riêng, điều khiển riêng biệt.
-
Dùng trong hệ thống yêu cầu 2 cấp lực hoặc 2 giai đoạn di chuyển.
3.5. Opposed Tandem “D” – Xi lanh đối hướng chung trục
-
Hai xi lanh đối nhau, lực tác động cân bằng trên cùng một trục trung tâm.
-
Giúp giảm rung và tạo độ ổn định khi làm việc tốc độ cao.
3.6. Tandem Opposed “E” – Xi lanh ty đối xứng độc lập
-
Hai ty đối nhau, hoạt động song song hoặc riêng rẽ.
-
Ứng dụng trong máy phân loại, robot gắp – thả, cơ cấu đảo chiều.
4. Thông số kỹ thuật tiêu chuẩn
| Thông số kỹ thuật | Giá trị / Tùy chọn |
|---|---|
| Đường kính piston (Bore) | Ø32 – Ø200 mm |
| Áp suất làm việc tối đa | 10 bar |
| Nhiệt độ hoạt động | -20°C đến +80°C |
| Loại tác động | Double Acting / Spring Return |
| Hành trình tiêu chuẩn | 10 – 1000 mm |
| Vật liệu thân xi lanh | Nhôm anodized (Aluminium Alloy) |
| Ty piston | Thép mạ crôm / Inox 304 / Không từ |
| Gioăng (Seal) | NBR tiêu chuẩn hoặc FPM tùy chọn |
| Piston ring | Polyurethane chống mài mòn |
| Tùy chọn cảm biến từ (Magnetic Rod) | Có |
| Tùy chọn lò xo hồi (Spring) | Trước (MA) hoặc Sau (MP) |
| Lực đẩy danh định (theo Ø63 @ 6 bar) | ~1700 N |
| Tiêu chuẩn lắp đặt | ISO 15552 / VDMA 24562 |

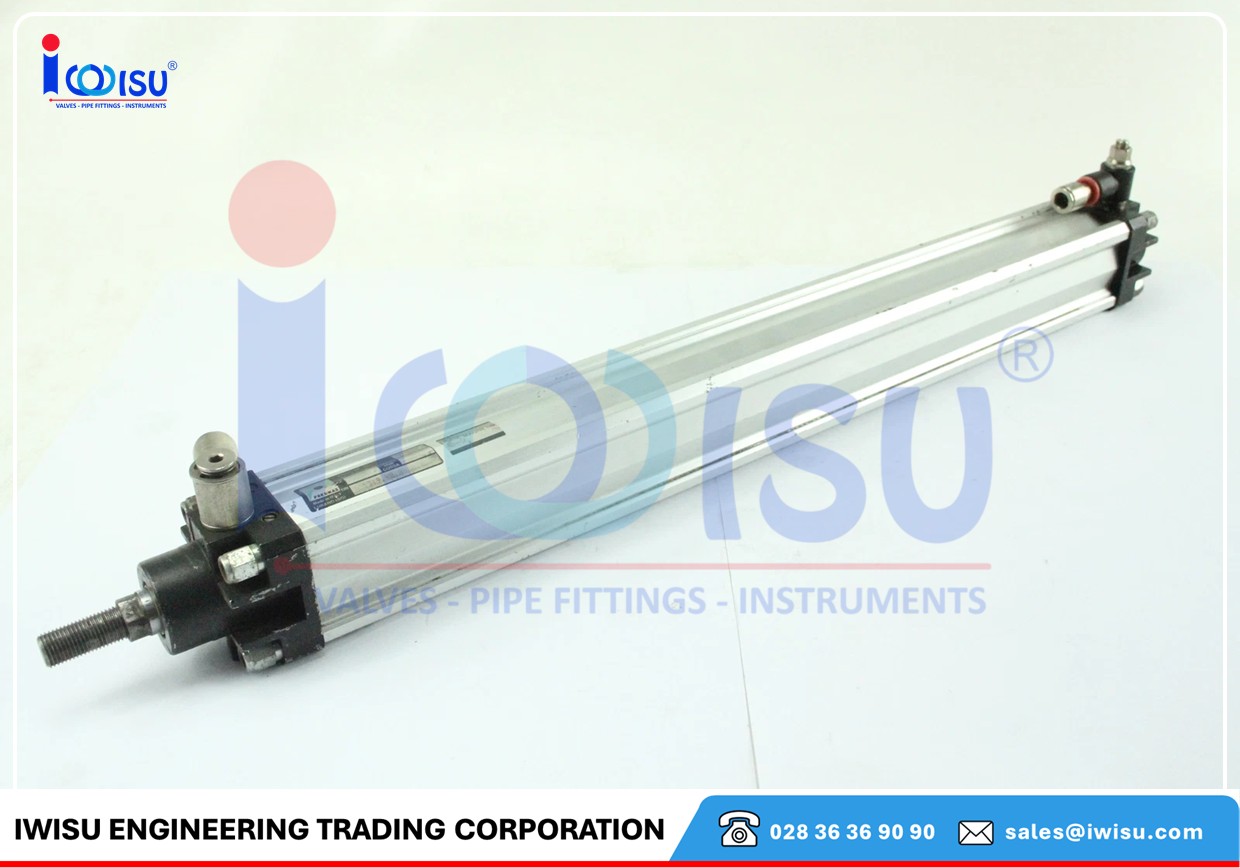

5. Cấu tạo và nguyên lý hoạt động
Cấu tạo chung
-
Thân xi lanh (Cylinder Barrel):
-
Làm từ nhôm định hình anodized, nhẹ, bền và chống ăn mòn.
-
-
Ty (Piston Rod):
-
Mạ crôm hoặc inox tùy chọn, tăng độ cứng và chống gỉ.
-
-
Piston:
-
Gắn seal NBR hoặc FPM đảm bảo độ kín tuyệt đối.
-
-
Nắp đầu và đuôi (End Cap):
-
Nhôm đúc hoặc thép, có ren lắp phụ kiện và bu-lông neo.
-
-
Lò xo hồi (Spring):
-
Có thể bố trí ở đầu hoặc đuôi, giúp van tự hồi khi mất khí.
-
Nguyên lý hoạt động
-
Khí nén được cấp vào buồng trước → đẩy piston tiến ra.
-
Khi cấp khí vào buồng sau → piston rút về.
-
Cấu trúc pít-tông kép giúp lực đẩy và lực kéo đều mạnh, di chuyển ổn định và chính xác.
-
Phiên bản từ tính (Magnetic Rod) cho phép lắp cảm biến hành trình để theo dõi vị trí piston theo thời gian thực.
6. Ưu điểm kỹ thuật của Xi Lanh PNEUMAX 1319
-
Chuẩn ISO quốc tế → thay thế dễ dàng giữa các hãng (SMC, Festo, Airtac…).
-
Thiết kế mô-đun → tháo lắp và bảo trì nhanh.
-
Tùy chọn đa dạng: ty kép, xuyên trục, tandem, spring return, magnetic sensor.
-
Hoạt động ổn định, lực lớn, độ kín cao.
-
Vật liệu cao cấp: thân nhôm, ty thép không gỉ, seal chịu nhiệt.
-
Tuổi thọ cao: trung bình >15 triệu chu kỳ hoạt động.
7. Ứng dụng phổ biến
Xi lanh khí nén PNEUMAX 1319 được sử dụng rộng rãi trong:
-
Dây chuyền sản xuất tự động: máy ép, máy hàn, robot gắp – thả.
-
Công nghiệp bao bì: đóng gói, dán nhãn, phân loại sản phẩm.
-
Thiết bị cơ khí – chế tạo: cơ cấu nâng hạ, kẹp, xoay.
-
Ngành thực phẩm, dược phẩm: nhờ vật liệu inox và seal FPM chịu nhiệt.
-
Máy gia công CNC, tự động hóa công nghiệp.
Kết luận
Xi lanh khí nén PNEUMAX 1319 là lựa chọn tối ưu cho các hệ thống khí nén hiện đại cần độ chính xác cao, tuổi thọ dài và độ tương thích linh hoạt.
Từ cấu trúc cơ bản đến các phiên bản tandem, xuyên trục hoặc đối hướng, dòng 1319 luôn duy trì chất lượng, độ bền và độ tin cậy vượt trội – xứng đáng là “trái tim” của các cơ cấu chuyển động trong tự động hóa công nghiệp.
FAQ – Câu hỏi thường gặp
1. PNEUMAX 1319 có những kích cỡ nào?
→ Đường kính từ Ø32 mm đến Ø200 mm, hành trình tùy chỉnh theo yêu cầu.
2. Xi lanh 1319 có tương thích với tiêu chuẩn ISO không?
→ Có, dòng này đạt chuẩn ISO 15552 / VDMA 24562, tương thích hầu hết phụ kiện quốc tế.
3. Loại xi lanh này có thể lắp cảm biến từ không?
→ Có, chọn phiên bản ty có từ (Magnetic Chromed Rod – code 19) để gắn cảm biến hành trình.
4. Xi lanh có thể dùng cho môi trường ẩm hoặc thực phẩm không?
→ Có, chọn ty inox (code 20) và gioăng FPM để chống ăn mòn, an toàn vệ sinh.
5. Thời gian bảo hành và tuổi thọ trung bình bao lâu?
→ Tuổi thọ trung bình hơn 15 triệu chu kỳ, bảo hành 12 tháng theo tiêu chuẩn Pneumax.
