Van một chiều áp lực cao Class 800–1500 là dòng van dùng để ngăn dòng chảy ngược trong các hệ thống hơi nóng, dầu khí, hóa chất, khí nén và đường ống công nghiệp áp suất cao. Van thường được chế tạo bằng thép rèn ASTM A105/A105N, thiết kế nhỏ gọn, phù hợp với các size phổ biến từ DN15-DN50.
Chức năng chính của van là bảo vệ bơm, máy nén, lò hơi và thiết bị đo khỏi hiện tượng dòng chảy đảo chiều. Khi dòng chảy đi đúng hướng, đĩa van, piston hoặc bi mở ra. Khi dòng giảm hoặc đảo chiều, cơ cấu bên trong đóng lại để chặn hồi lưu.
Dòng Class 800 thường dùng cho các tuyến áp cao phổ biến. Class 1500 phù hợp với hệ thống có áp suất thiết kế cao hơn hoặc yêu cầu biên an toàn lớn hơn. Trong cả hai trường hợp, áp suất làm việc thực tế phải đối chiếu theo nhiệt độ, vật liệu thân van và tiêu chuẩn ASME B16.34.

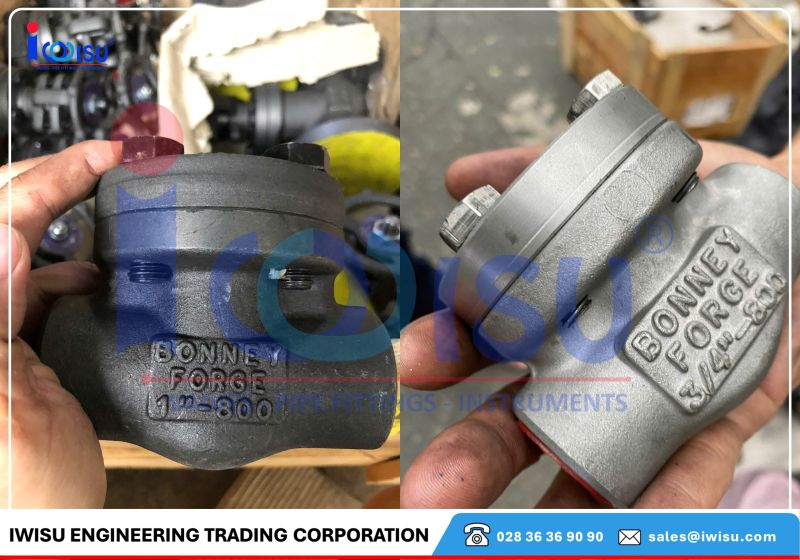

Van một chiều áp lực cao Class 800–1500 – Forged Check Valve Class 800 là gì?

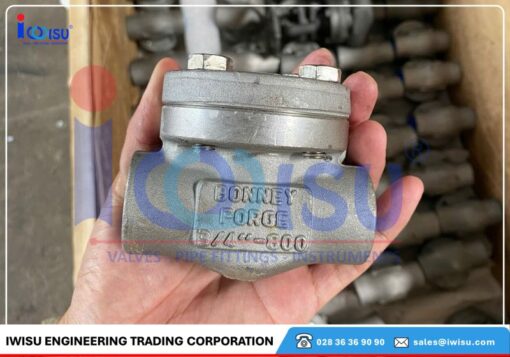

Van một chiều áp lực cao Class 800–1500 (Forged Check Valve Class 800) là check valve thép rèn chuyên dùng cho các tuyến ống nhỏ nhưng chịu áp lực lớn. Van chỉ cho lưu chất đi theo một chiều và tự đóng khi xuất hiện dòng chảy ngược.
Khác với van cổng, van bi hoặc van cầu, van một chiều không cần người vận hành đóng mở bằng tay. Cơ chế làm việc của van phụ thuộc vào áp lực dòng chảy, trọng lực, lò xo hoặc cơ cấu bản lề tùy từng thiết kế.
Nhóm van này thường xuất hiện trong các hệ thống cần độ kín, độ bền cơ học và khả năng chịu áp cao. Các tiêu chuẩn quan trọng thường gặp gồm API 602, ASME B16.34 và API 598.
Van một chiều dùng để làm gì trong hệ thống công nghiệp?
Van một chiều dùng để ngăn dòng chảy ngược, tránh làm hỏng thiết bị hoặc gây mất ổn định hệ thống. Trong các tuyến áp lực cao, dòng chảy ngược có thể gây búa nước, hỏng bơm, hỏng máy nén hoặc làm sai lệch quá trình vận hành.
Các vị trí thường lắp gồm:
- Sau đầu đẩy bơm áp lực cao.
- Sau máy nén khí hoặc máy nén gas.
- Tuyến hơi nóng và nước ngưng.
- Đường dầu nóng, dầu thô, hydrocarbon.
- Đường gas, khí nhiên liệu, xăng dầu.
- Đường châm hóa chất áp lực cao.
- Nhánh phụ trong nhà máy hóa chất, nhiệt điện, lọc hóa dầu.
Trong hệ hơi và condensate, van giúp ngăn dòng hồi ngược về bẫy hơi, bơm hoặc lò hơi. Trong hệ dầu khí, van giúp bảo vệ tuyến bơm và giảm rủi ro sốc áp khi hệ thống dừng đột ngột.
Cấu tạo chính của van một chiều áp lực cao
Van một chiều áp lực cao gồm thân van, nắp van, đĩa hoặc piston, seat, gasket và bộ phận dẫn hướng. Cấu tạo cụ thể phụ thuộc vào loại van: piston check, swing check hoặc ball check.
Các bộ phận chính gồm:
- Thân van thép rèn A105/A105N hoặc inox 316: chịu áp lực chính của hệ thống.
- Nắp van Bolted Cover hoặc Welded Cover: làm kín khoang trong van.
- Đĩa, piston hoặc bi: đóng mở theo dòng chảy.
- Seat/bệ đỡ: bề mặt làm kín ngăn dòng ngược.
- Gasket graphite hoặc spiral wound: làm kín giữa thân và nắp.
- Lò xo hỗ trợ: giúp đóng nhanh ở một số dòng piston check.
- Đầu nối ren, Socket Weld hoặc Butt Weld: liên kết với đường ống.
Thân thép rèn giúp van có cấu trúc vật liệu đặc chắc hơn thép đúc. Điều này quan trọng với các tuyến áp lực cao, nơi khuyết tật vật liệu có thể trở thành điểm yếu gây rò rỉ hoặc nứt vỡ.
Piston check, swing check và ball check khác nhau thế nào?
Ba loại piston check, swing check và ball check khác nhau ở cơ cấu đóng mở và điều kiện dòng chảy phù hợp. Chọn đúng kiểu van giúp giảm rung, giảm mòn seat và hạn chế tổn thất áp không cần thiết.
| Loại van | Đặc điểm | Phù hợp với |
|---|---|---|
| Piston/Lift Check | Đóng nhanh, đĩa/piston chuyển động tịnh tiến | Hơi nóng, khí nén, dòng xung động |
| Swing Check | Lá van xoay quanh bản lề, tổn thất áp thấp | Chất lỏng ổn định, lưu tốc đều |
| Ball Check | Bi tự đóng/mở theo dòng | Lưu chất nhớt hoặc có hạt nhẹ |
Piston check phù hợp với hơi, khí nén và dòng có dao động áp vì cơ cấu đóng nhanh hơn. Nếu có lò xo hỗ trợ, van có thể giảm nguy cơ dòng ngược và búa nước.
Swing check phù hợp hơn với dòng chất lỏng ổn định. Nhưng nếu lắp gần bơm, co cút hoặc nơi dòng chảy rối, lá van có thể rung và va đập liên tục vào seat.
Ball check phù hợp với lưu chất có độ nhớt hoặc có hạt lơ lửng nhẹ. Cơ chế bi tự xoay giúp hạn chế bám cặn trên bề mặt tiếp xúc.
Nên chọn Class 800 hay Class 1500?
Nên chọn Class 800 khi áp suất và nhiệt độ vận hành nằm trong giới hạn cho phép của cấp này. Nên chọn Class 1500 khi hệ thống có áp suất thiết kế cao hơn, môi chất nguy hiểm hơn hoặc tiêu chuẩn dự án yêu cầu biên an toàn lớn hơn.
| Tiêu chí | Class 800 | Class 1500 |
|---|---|---|
| Mức áp tham khảo | ~138 bar | ~259 bar |
| Ứng dụng thường gặp | Hơi, condensate, dầu khí áp cao | Hơi cao áp, gas, dầu khí áp rất cao |
| Trọng lượng | Nhẹ hơn | Nặng hơn |
| Chi phí | Tối ưu hơn | Cao hơn |
| Khi nên chọn | Hệ áp cao phổ biến | Hệ áp rất cao hoặc spec nghiêm ngặt |
Không nên chọn Class 1500 chỉ vì nghĩ rằng cấp cao hơn luôn tốt hơn. Van Class cao hơn thường nặng hơn, đắt hơn và cần đồng bộ với đường ống, fitting, mặt bích hoặc mối hàn tương ứng.
Nên chọn kết nối Socket Weld, ren hay Butt Weld?
Nên chọn Socket Weld cho đa số hệ áp lực cao cỡ nhỏ vì kết nối gọn, kín và chắc hơn ren. Kết nối ren phù hợp với tuyến nhỏ dễ tháo lắp, còn Butt Weld phù hợp với tuyến quan trọng yêu cầu độ kín và độ bền mối nối cao hơn.
| Kiểu kết nối | Ưu điểm | Lưu ý |
|---|---|---|
| Ren NPT/BSPT | Dễ lắp, dễ thay | Phải đúng chuẩn ren |
| Socket Weld | Kín, chắc, gọn | Cần chừa khe hở co ngót khi hàn |
| Butt Weld | Bền, ít rò rỉ cơ học | Thi công phức tạp hơn |
Với Socket Weld, thợ hàn cần để khoảng hở co ngót nhiệt trước khi hàn. Nếu ống chạm đáy bọng hàn, giãn nở nhiệt có thể tạo ứng suất lớn và làm nứt mối hàn sau thời gian vận hành.
Với kết nối ren, cần phân biệt rõ NPT và BSPT. Hai hệ ren này có thể vặn vào nhau trong một số size, nhưng không ăn khớp hoàn toàn và có thể gây rò rỉ ở hệ áp lực cao.
Vật liệu và trim nên chọn theo môi chất nào?
Vật liệu và trim nên chọn theo môi chất, nhiệt độ, mức ăn mòn và nguy cơ xâm thực. Với hơi, condensate và dầu không chua, A105/A105N kết hợp trim thép không gỉ hoặc Stellite thường là lựa chọn phổ biến.
| Môi trường | Cấu hình nên cân nhắc | Lý do |
|---|---|---|
| Hơi bão hòa, condensate | A105/A105N + Trim 8 | Phù hợp ứng dụng phổ biến |
| Xả cặn lò hơi | Trim 5, Stellite | Chống mài mòn tốt hơn |
| Hóa chất ăn mòn nhẹ | F316/F316L | Kháng ăn mòn tốt hơn |
| Khí chua có H2S/CO2 | Inconel/Incoloy, NACE | Giảm nguy cơ nứt giòn |
| Nhiệt độ rất cao | F11/F22/F91 | Ổn định hơn ở nhiệt cao |
Không nên chọn van chỉ theo Class. Trong hệ áp lực cao, seat và đĩa là các bộ phận quyết định độ kín lâu dài của van.
Ứng dụng thực tế trong hệ hơi, dầu khí và hóa chất
Van một chiều áp lực cao được dùng trong các hệ thống có rủi ro lớn khi dòng chảy đảo chiều. Các ngành thường gặp là nhiệt điện, lò hơi, dầu khí, hóa chất, gas, khí nén và các trạm bơm áp lực cao.
Ứng dụng phổ biến gồm:
- Tuyến hơi nóng và hơi quá nhiệt.
- Tuyến nước ngưng hồi về lò hơi.
- Đường sau bơm dầu, bơm hóa chất, bơm nước nóng.
- Đường sau máy nén khí hoặc máy nén gas.
- Tuyến xăng dầu, hydrocarbon, khí nhiên liệu.
- Nhánh phụ áp lực cao trong nhà máy lọc hóa dầu.
- Tuyến có yêu cầu test và chứng từ nghiêm ngặt.
Trong hệ hơi và nước ngưng, van thường phải chịu nhiệt độ cao, chu kỳ đóng mở liên tục và nguy cơ búa nước. Vì vậy, piston check có lò xo hỗ trợ thường được cân nhắc khi cần đóng nhanh.
Case study: Tuyến nước ngưng 60 bar trong hệ lò hơi
Một dự án trong tài liệu sử dụng van một chiều Class 800 DN25 trên tuyến nước ngưng siêu nóng hồi về bể khử khí lò hơi. Điều kiện vận hành gồm áp suất làm việc 60 bar, nhiệt độ khoảng 410°C, môi chất là hỗn hợp hơi nước và nước ngưng nhiệt độ cao.
Tại mức nhiệt này, kỹ sư phải kiểm tra áp suất cho phép theo phương pháp derating. Kết quả tính toán cho thấy van Class 800 thân A105N tại 410°C vẫn đáp ứng áp suất làm việc 60 bar với hệ số an toàn khoảng 2.15.
Giải pháp được chọn là piston check có lò xo hỗ trợ. Lò xo giúp piston đóng nhanh khi dòng thuận giảm, hạn chế dòng nóng quay ngược và giảm nguy cơ búa nước.
Bài học của case này là: với hơi và condensate áp cao, không chỉ chọn theo Class; phải kiểm tra nhiệt độ, kiểu van, trim và biên an toàn thực tế.
Lắp đặt cần lưu ý gì để tránh hỏng van?
Lắp đặt đúng giúp van đóng kín, giảm rung và kéo dài tuổi thọ seat. Lắp sai có thể gây valve chatter, mòn seat, gãy lò xo hoặc làm van mất khả năng ngăn dòng ngược.
Checklist lắp đặt:
- Kiểm tra mũi tên dòng chảy trên thân van.
- Không lắp ngược chiều dòng.
- Tránh đặt van quá gần đầu bơm, co cút hoặc van điều tiết.
- Ưu tiên đoạn ống thẳng trước và sau van.
- Với swing check, tránh dòng xung động mạnh.
- Với đường đứng, ưu tiên dòng đi từ dưới lên.
- Với Socket Weld, chừa khoảng hở co ngót khi hàn.
- Với ren, kiểm tra đúng chuẩn NPT/BSPT.
- Test rò rỉ trước khi vận hành.
Hiện tượng cần tránh nhất là valve chatter. Đây là tình trạng đĩa hoặc piston rung liên tục do dòng chảy rối, gây mòn seat và làm giảm tuổi thọ van rất nhanh.
Van một chiều cần kiểm tra theo tiêu chuẩn nào?
Van một chiều áp lực cao nên được kiểm tra theo API 598 trước khi giao hàng hoặc lắp đặt. Các bài test chính gồm thử thân, thử kín seat áp cao và thử kín bằng khí áp thấp.
Các kiểm tra quan trọng:
- Shell Test: kiểm tra thân và nắp van.
- High-Pressure Closure Test: kiểm tra độ kín seat.
- Low-Pressure Air Test: phát hiện rò rỉ nhỏ bằng khí nén.
- Kiểm tra vật liệu và kích thước.
- Kiểm tra chiều dòng chảy.
- Kiểm tra CO, CQ, test report nếu dùng cho dự án.
Với hệ thống áp lực cao, kiểm tra ngoại quan là chưa đủ. Hồ sơ test giúp giảm rủi ro khi nghiệm thu và vận hành.
Cách chọn van một chiều áp lực cao đúng kỹ thuật
Cách chọn đúng là xác định điều kiện vận hành trước, sau đó mới chọn Class, kiểu van, vật liệu, trim và kết nối. Không nên chọn chỉ theo tên gọi sản phẩm.
Quy trình chọn nhanh:
- Xác định môi chất: hơi, dầu, gas, hóa chất, nước ngưng.
- Xác định áp suất làm việc và áp suất thiết kế.
- Xác định nhiệt độ vận hành liên tục.
- Chọn Class theo rating thực tế.
- Chọn kiểu piston, swing hoặc ball check.
- Chọn vật liệu thân phù hợp.
- Chọn trim theo mức ăn mòn, xâm thực và cặn.
- Chọn kết nối: ren, Socket Weld, Butt Weld hoặc mặt bích.
- Kiểm tra tiêu chuẩn API 602, ASME B16.34, API 598.
- Yêu cầu CO/CQ và test report khi dùng cho dự án.
Khi cần báo giá, nên gửi đủ size, kết nối, môi chất, áp suất và nhiệt độ. Những dữ liệu này giúp chọn đúng cấu hình thay vì chỉ báo nhanh theo DN.
FAQ
Van một chiều Class 800 chịu áp bao nhiêu bar?
Van Class 800 thường được hiểu ở mức khoảng 138 bar theo giá trị tham khảo, nhưng áp suất làm việc thực tế phụ thuộc vào nhiệt độ và vật liệu. Khi nhiệt độ tăng, áp suất cho phép sẽ giảm theo bảng ASME B16.34.
Class 1500 khác gì Class 800?
Class 1500 có cấp áp lực cao hơn Class 800, thường dùng cho hệ áp cao hơn hoặc yêu cầu biên an toàn lớn hơn. Class 1500 cũng thường có thân dày, trọng lượng và chi phí cao hơn.
Van dùng cho hơi nóng được không?
Van dùng được cho hơi nóng nếu vật liệu, trim và pressure-temperature rating phù hợp. Với hơi quá nhiệt nhiệt độ cao, cần kiểm tra kỹ vật liệu A105N hoặc chuyển sang F11/F22/F91.
Nên chọn piston hay swing check?
Nên chọn piston check cho hơi, khí nén, dòng xung động hoặc vị trí cần đóng nhanh. Nên chọn swing check cho chất lỏng ổn định, lưu tốc đều và cần tổn thất áp thấp hơn.
Kết nối ren có an toàn không?
Kết nối ren có thể dùng an toàn nếu đúng chuẩn ren, lắp đúng kỹ thuật và điều kiện vận hành phù hợp. Với hơi nóng, rung động hoặc môi chất nguy hiểm, Socket Weld thường an toàn hơn.
Có cần test API 598 không?
Có. Van áp lực cao nên được test theo API 598 để kiểm tra thân van và độ kín seat. Với dự án công nghiệp, nên yêu cầu CO, CQ và test report trước khi nghiệm thu.
