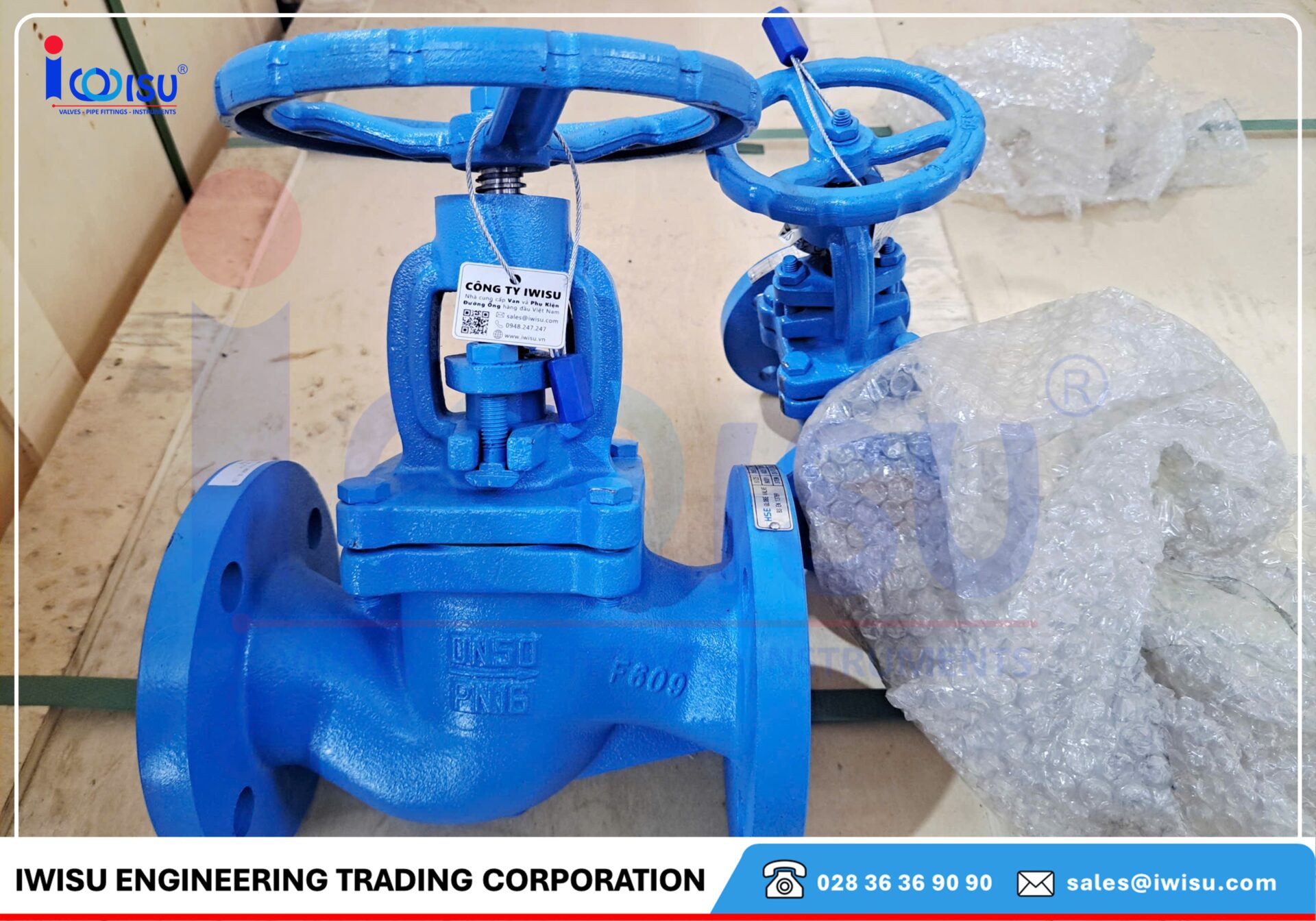

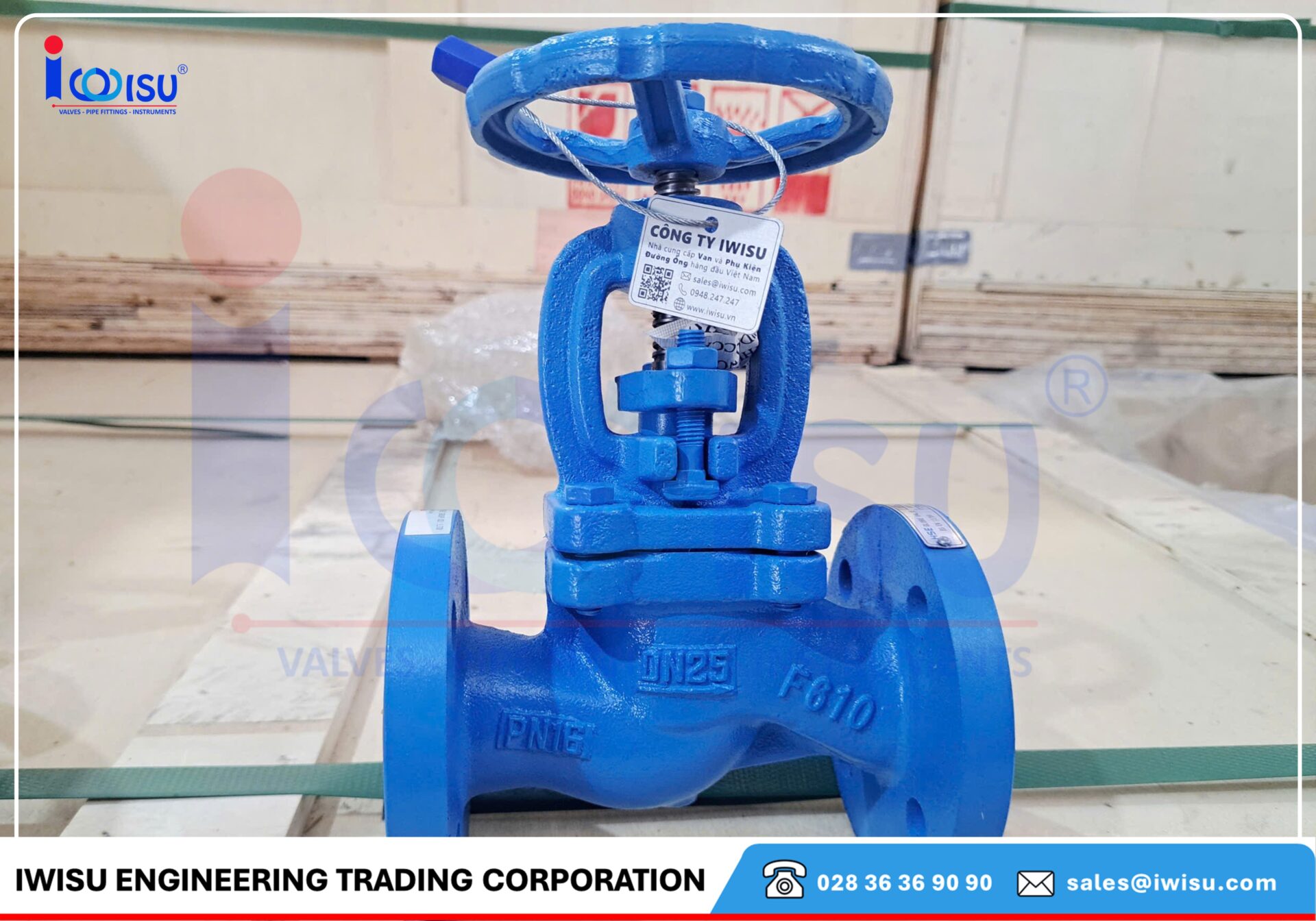

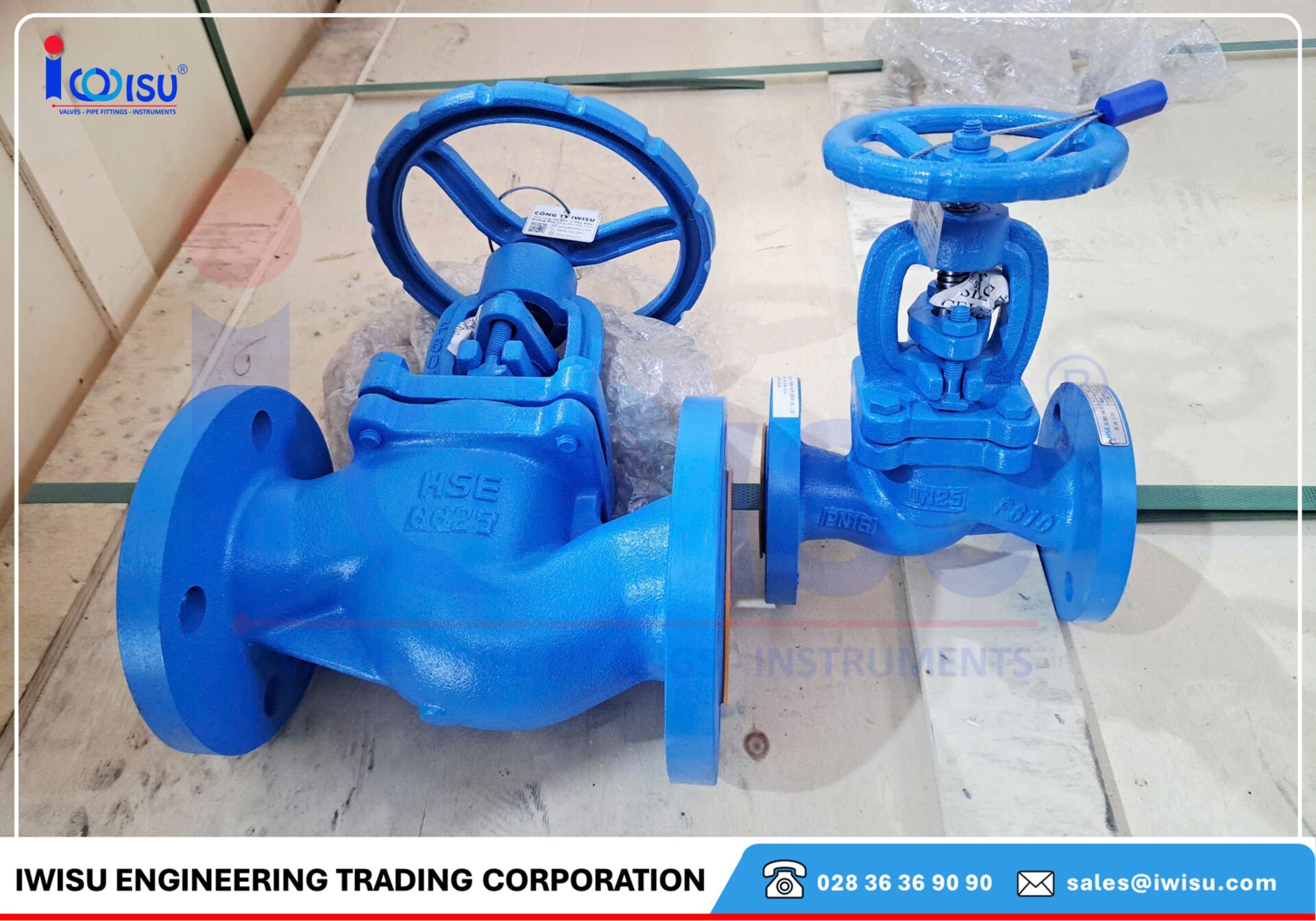

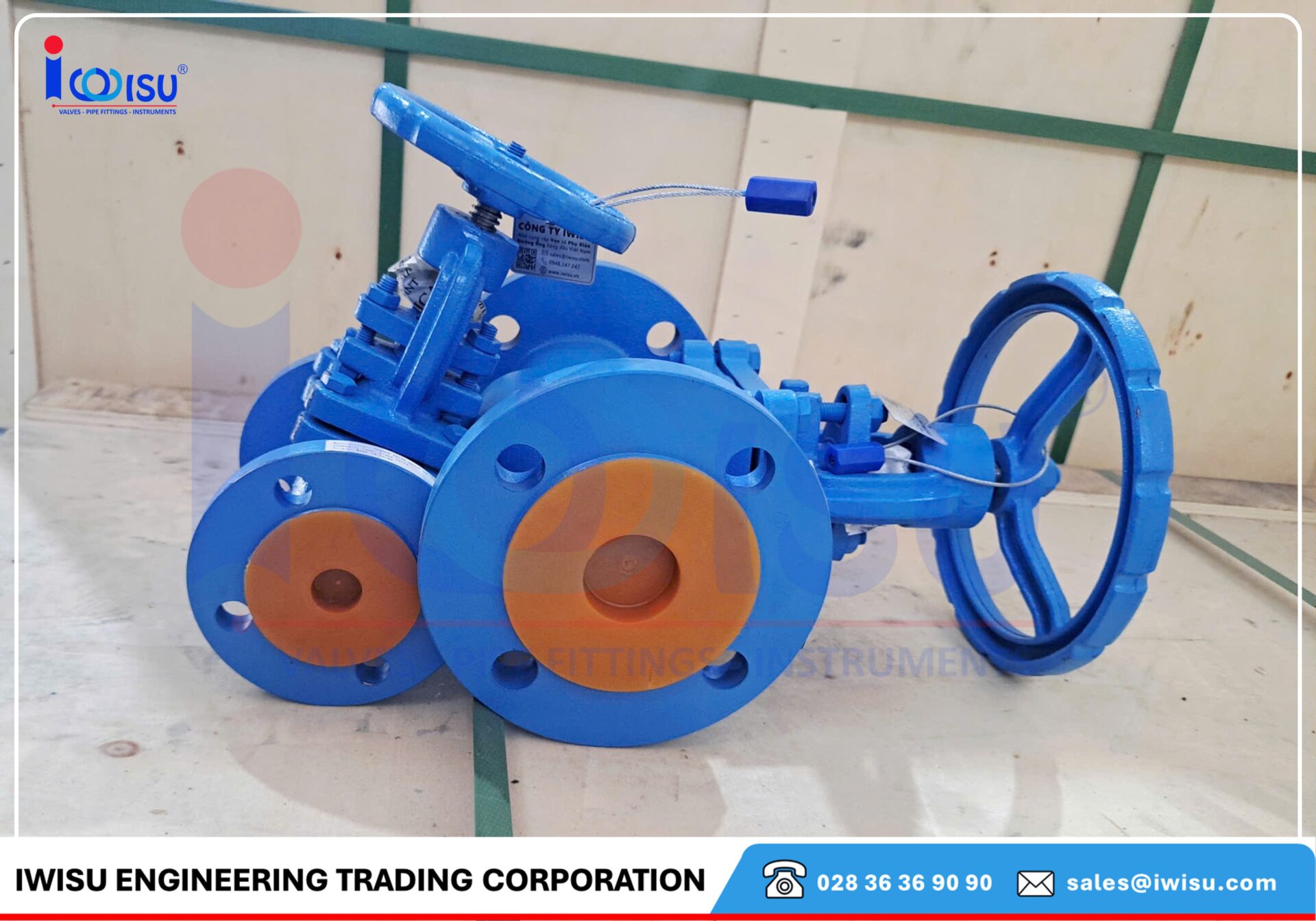

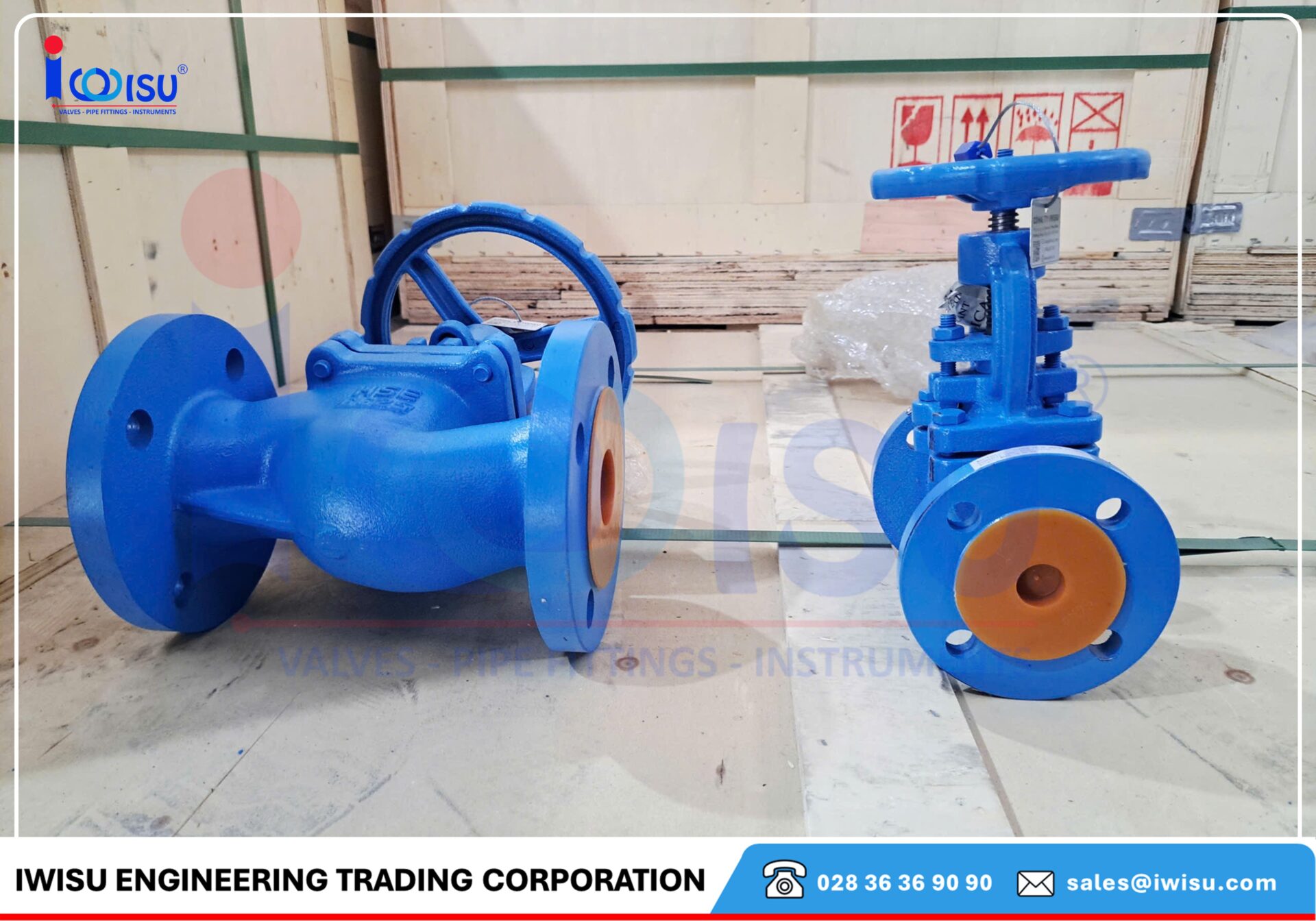

Van Cầu Gang Gland Packing Nối Bích PN16 là một trong những dòng van cầu được sử dụng phổ biến nhất trong nhà máy công nghiệp, đặc biệt là hệ hơi, nước nóng và dầu truyền nhiệt. Không quá phức tạp, không quá đắt đỏ, nhưng đủ bền và đủ ổn định – đó chính là lý do loại van này vẫn được chọn rất nhiều dù thị trường có thêm nhiều công nghệ mới.
Nếu bạn đang tìm một loại van dễ thay thế, dễ bảo trì, chi phí hợp lý, thì đây gần như là lựa chọn “an toàn” nhất.
Van Cầu Gang Gland Packing Nối Bích PN16 Là Gì?
Khái niệm ngắn gọn, dễ hiểu
Van cầu gang gland packing PN16 là loại van cầu:
-
Thân van bằng gang
-
Kết nối mặt bích
-
Làm kín trục van bằng packing graphite
-
Chịu áp suất danh định PN16
Van được dùng để đóng, mở hoặc điều tiết lưu lượng trong đường ống theo phương chuyển động thẳng đứng của trục van.
Gland packing là gì và vai trò trong van cầu
Gland packing là cụm vật liệu làm kín được nén quanh trục van. Khi trục van di chuyển lên xuống, packing giữ nhiệm vụ:
-
Ngăn lưu chất rò rỉ ra ngoài
-
Cho phép trục vận hành trơn tru
Hiểu đơn giản, packing giống như gioăng mềm ôm sát trục, vừa kín vừa linh hoạt.
Van cầu gland packing khác gì van bellow sealed?
Khác biệt lớn nhất nằm ở cách làm kín trục van.
Van gland packing dùng graphite nén, còn van bellow sealed dùng bellow kim loại kín hoàn toàn.
Van gland packing:
-
Giá thấp hơn
-
Dễ sửa chữa
-
Phù hợp hệ không yêu cầu zero leakage tuyệt đối
Cấu Tạo Van Cầu Gang Gland Packing PN16
Thân và nắp van bằng gang chịu lực
Thân và bonnet thường làm từ gang tiêu chuẩn JIS hoặc tương đương, chịu áp lực PN16 tốt, giảm rung và có độ bền cơ học ổn định trong hệ hơi và nước nóng.
Gang không thích hợp cho môi trường ăn mòn mạnh, nhưng với hệ thông thường thì hoàn toàn đáp ứng.
Đĩa van, seat và trục van bằng thép hợp kim
Các bộ phận tiếp xúc trực tiếp với dòng chảy như:
-
Seat
-
Disc
-
Stem
được chế tạo từ thép hợp kim Cr cao, giúp:
-
Chịu mài mòn tốt
-
Chịu nhiệt cao
-
Giảm xước bề mặt làm kín
Cụm gland packing graphite
Packing graphite là lựa chọn tiêu chuẩn cho hệ hơi vì:
-
Chịu nhiệt cao
-
Không bị lão hóa nhanh
-
Dễ thay thế
Vì sao graphite được dùng làm packing phổ biến nhất?
Graphite giống như “cao su chịu nhiệt” của ngành van:
-
Chịu nhiệt tốt hơn PTFE
-
Ít bị chai cứng
-
Giá thành hợp lý
Nguyên Lý Hoạt Động Của Van Cầu Gang Gland Packing
Chuyển động tuyến tính của trục và đĩa van
Khi xoay tay quay:
-
Trục van di chuyển lên xuống
-
Đĩa van đóng hoặc mở khỏi seat
-
Dòng chảy được kiểm soát
Đây là nguyên lý rất ổn định, dễ kiểm soát lưu lượng.
Cách gland packing làm kín trục van
Packing được nén bởi gland, tạo áp lực vừa đủ để:
-
Ngăn rò rỉ
-
Không làm kẹt trục
Khi packing mòn, chỉ cần siết nhẹ lại hoặc thay mới.
Thông Số Kỹ Thuật Chính Của Van Cầu Nối Bích PN16 Bằng Gang
Áp suất danh định PN16
Van được thiết kế cho hệ thống có áp suất làm việc tối đa 16 bar, phù hợp với phần lớn hệ hơi và nước nóng trong nhà máy.
Dải nhiệt độ làm việc
Tùy cấu hình vật liệu, van có thể làm việc:
-
Lên tới 350°C
-
Hoặc cao hơn với cấu hình đặc biệt
Tiêu chuẩn kết nối và kiểm tra
-
Kết nối mặt bích tiêu chuẩn
-
Dễ lắp đặt, dễ thay thế
-
Phù hợp hệ thống đường ống phổ biến
Phân Tích Vật Liệu – Điểm Mạnh Thực Tế Khi Sử Dụng
Thân và bonnet bằng gang tiêu chuẩn
Gang giúp:
-
Giá thành thấp
-
Giảm rung
-
Phù hợp môi trường công nghiệp thông thường
Seat, disc, stem bằng thép không gỉ Cr cao
Giúp van chịu mài mòn tốt hơn trong dòng chảy có hơi nóng và cặn nhẹ.
Packing graphite và gioăng graphite + inox
Đảm bảo:
-
Độ kín ổn định
-
Dễ thay thế
-
Không phụ thuộc quá nhiều vào tay nghề lắp đặt
Ứng Dụng Thực Tế Của Van Cầu Gang Gland Packing PN16
Hệ hơi bão hòa và hơi nóng
Đây là ứng dụng phổ biến nhất. Van hoạt động ổn định, dễ bảo trì.
Hệ nước nóng, dầu truyền nhiệt
Van chịu nhiệt tốt, ít biến dạng, phù hợp vận hành lâu dài.
Nhà máy công nghiệp thông thường
Giấy, thực phẩm, dệt, hóa chất nhẹ – nơi không yêu cầu zero leakage.
Khi Nào Nên Chọn Van Cầu Gang Nối Bích Gland Packing Thay Vì Van Bellow Sealed
Bài toán chi phí đầu tư
Nếu hệ thống có nhiều van, chi phí là yếu tố quan trọng. Van gland packing giúp giảm đầu tư ban đầu đáng kể.
Yêu cầu độ kín trong vận hành thực tế
Không phải hệ nào cũng cần kín tuyệt đối. Với rò rỉ cho phép rất nhỏ, van gland packing là đủ dùng.
Hướng Dẫn Chọn Van Cầu Gang Gland Packing PN16 Đúng Cách
Chọn theo nhiệt độ làm việc
Luôn ưu tiên kiểm tra nhiệt độ thực tế, không chỉ áp suất.
Chọn theo môi chất
Không nên dùng cho môi chất độc, dễ bay hơi.
Những lỗi chọn sai thường gặp
-
Dùng cho hệ yêu cầu zero leakage
-
Không kiểm tra nhiệt độ vận hành
-
Siết packing quá chặt gây kẹt trục
So Sánh Van Cầu Gang Gland Packing Và Van Cầu Thông Thường
Van cầu gang gland packing:
-
Độ kín ổn định
-
Dễ bảo trì
-
Giá hợp lý
Van cầu thường chất lượng thấp:
-
Nhanh rò rỉ
-
Giảm tuổi thọ hệ thống
Bảng Giá Tham Khảo Van Cầu Gang Gland Packing Nối Bích PN16
| STT | Size | Đơn giá – VND |
|---|---|---|
| 1 | DN15 | 475.000 |
| 2 | DN20 | 545.000 |
| 3 | DN25 | 634.000 |
| 4 | DN32 | 990.000 |
| 5 | DN40 | 1.199.000 |
| 6 | DN50 | 1.645.000 |
| 7 | DN65 | 2.120.000 |
| 8 | DN80 | 2.852.000 |
| 9 | DN100 | 3.704.000 |
| 10 | DN125 | 5.694.000 |
| 11 | DN150 | 7.198.000 |
| 12 | DN200 | 11.386.000 |
Kết Luận
Van Cầu Gang Gland Packing Nối Bích PN16 là lựa chọn cân bằng giữa chi phí – độ bền – khả năng vận hành. Với các hệ hơi, nước nóng và dầu truyền nhiệt thông thường, đây là giải pháp kinh tế, dễ thay thế và dễ bảo trì trong suốt vòng đời sử dụng.
FAQ – Câu Hỏi Thường Gặp
1. Van cầu gang gland packing PN16 có dùng cho hệ hơi nóng không?
Có, trong giới hạn nhiệt độ cho phép của vật liệu.
2. Packing graphite có cần thay thường xuyên không?
Không, chỉ cần siết lại định kỳ và thay khi mòn.
3. Van có dùng cho hóa chất không?
Chỉ phù hợp với hóa chất nhẹ, không ăn mòn mạnh.
4. Van gland packing có kín tuyệt đối không?
Không, độ kín tốt nhưng không đạt zero leakage.
5. Khi nào nên nâng cấp lên van bellow sealed?
Khi hệ thống yêu cầu an toàn cao và không cho phép rò rỉ.
