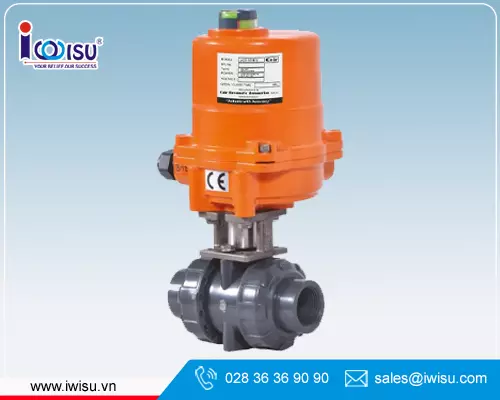

Van bi điều khiển điện

Van bi điều khiển điện là một dòng van tự động trong công nghiệp, chúng được vận hành hoàn toàn tự động bởi điện ấp. Đây là dòng van được sử dụng phổ biến trên thị trường hiện nay bởi giá cả hợp lý, bảo đảm chất lượng ổn định và độ bền cao. Hãy cùng IWISU tìm hiểu thêm về tổng quan của sản phẩm van bi điều khiển điện trong bài viết dưới đây nhé!

1. Van bi điều khiển điện là gì?

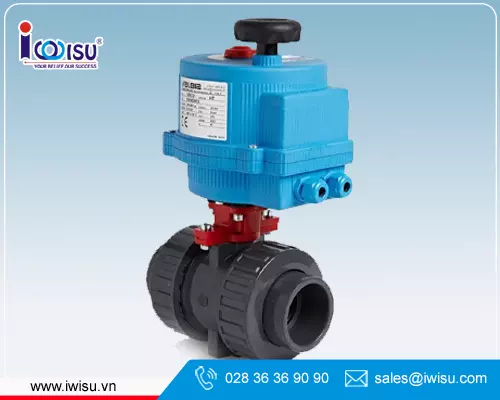

Van bi điều khiển điện hay còn gọi là Electric Actuator Ball Valve là một dòng van tự động được vận hành thông qua bộ phận điều khiển bằng điện hoặc những thiết bị truyền động để đóng mở van bi. Loại van này cũng có thiết kế tương tự như những loại van khác, tuy nhiên phần đĩa của van thì lại có hình dáng như một viên bi rỗng xuyên tâm, chúng có thể quay theo nhiều góc khác nhau để thực hiện nhiệm vụ đóng mở van.

2. Thông số kỹ thuật van bi điều khiển điện

Kích thước: DN6, DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000

Vật liệu thân van: Inox 304, Inox 316, Gang, Nhựa, Thép, Đồng

Vật liệu bi van: Inox 304 (CF8) / inox 316 (CF8M); inox 316L (CF3M)

Vật liệu ron: PTFE hoặc R-PTFE (Teflon) hoặc Ron Kim loại

Vật liệu trục van: Inox 304 hoặc inox 316 hoặc Inox 316L

Kiểu van:

• Van bi 2 thân nối ren, van bi 3 thân nối ren, van bi 1 thân nối ren.
• Van bi 2 thân nối bích, van bi 3 thân nối bích, van bi 3 ngã

Kiểu vận hành: Điều khiển bằng đầu điện dạng Đóng Ngắt On-Off hoặc Đóng mở tuyến tính

• Nguồn cấp đầu điều khiển dạng đóng mở On/Off: 220VAC/24VDC
• Nguồn cấp đầu điều khiển dạng đóng mở tuyến tính: 220VAC/24VDC
• Tín hiệu đầu vào: 4 – 20 mA, 0-10 VDC, 2-10 VDC, 0-5 VDC, 1 – 5 VDC
• Tín hiệu đầu ra: 4 – 20 mA
• Vật liệu: Nhôm
• Chỉ sổ bảo vệ: Weatherproof IP67
• Nhiệt độ làm việc: -20°C -> +70°C
• Kết nối: Chuẩn ISO 5211
• Xuất xứ: Đầu điện được nhập khẩu từ Trung Quốc/ Hàn Quốc / Mỹ / Ý

Kiểu kết nối:

• Nối hàn: Butweld (Hàn đối đầu) hoặc Socket weld (Hàn lồng)
• Nối ren: Ren NPT, BSPT, PT
• Lặt bích: JIS10K, JIS20K, PN16, PN25, PN40, ansi 150Lb, ansi 300lb, ansi 600Lb

Chế độ đóng, mở: ON/OFF, tuyến tính

Áp lực làm việc: 16 bar đến 200 bar

Nhiệt độ làm việc theo chất liệu:

• Inox: Từ -29 độ C đến 150 độ C
• Gang: Từ -29 độ C đến 220 độ C
• Nhựa: Từ -29 độ C đến 200 độ C
• Thép: Từ -29 độ C đến 450 độ C
• Đồng: Từ -29 độ C đến 150 độ C

Môi trường làm việc: Chất lỏng (nước, xăng dầu, hoá chất,…), khí, hơi

Xuất xứ: Malaysia, châu Âu, Hàn Quốc, Trung Quốc, Nhật Bản, Đài Loan,…

3. Cấu tạo van bi điều khiển điện

Van bi điều khiển bằng điện có cấu tạo gồm 2 phần chính là van bi cơ học và bộ điều khiển điện. Hãy cùng IWISU tìm hiểu thêm về các bộ phận của 2 phần chính này nhé!

3.1 Van bi cơ học

Phần van bi thường được làm từ các vật liệu như inox, gang, và nhựa. Thiết kế sử dụng phổ biến nhất hiện nay là kết nối bằng kiểu ren hoặc bích. Cấu tạo cụ thể của từng bộ phận trong van bi gồm:

• Phần thân van: là bộ phận bên ngoài có tác dụng chứa đựng, bảo vệ những bộ phận, chi tiết bên trong nhờ vào khả năng được áp lực lớn và nhiệt độ cao. Phần thân thường được làm từ các vật liệu như inox, gang hoặc nhựa. Phần van bi thường được thiết kế với nhiều kiểu dáng khác nhau nhằm mang lại sự linh hoạt trong quá trình sử dụng, phổ biến nhất là loại van bi 2 ngã, van bi 3 ngã, van bi 2 mảnh,…Thiết kế sử dụng phổ biến nhất hiện nay là kết nối bằng kiểu ren hoặc bích do các loại này thường dễ dàng tháo lắp vào đường ống, tạo sự chắc chắn trong mối nối, hạn chế tình trạng rò rỉ lưu chất ra bên ngoài môi trường.
• Trục van: là bộ phận  phận nằm giữa bộ điều khiển và đĩa van, giúp truyền động lực từ bộ phận điều khiển đến bi van để thực hiện góc xoay cho bi van và đóng mở van. Trục van thường làm những vật liệu cứng, bền, có khả năng chống chịu tốt như inox, thép,…
• Đĩa van: hay còn có tên gọi khác là bi van, đây là một bộ phận quan trọng không thể thiếu nằm bên trong van, chúng có chức năng đóng mở nhằm đưa lượng lưu chất đi qua van hoặc ngăn cản lượng lưu chất này. Do đĩa van tiếp xúc trực tiếp với áp lực dòng chảy của lưu chất nên thường được làm bằng các loại vật liệu bền bỉ, có khả năng chống ăn mòn tốt như inox, thép,…Đĩa van sẽ được gắn với trục van và nhận mọt lực từ trục van để chuyển động quay một góc bằng hoặc nhỏ hơn 90 độ, giúp thực hiện nhiệm vụ điều tiết lưu chất. Đĩa van cần đóng kín tuyệt đối để tránh rò rỉ lưu chất khi van ở cả 2 trạng thái đóng và mở.
• Bi (bóng rỗng): được sản xuất bằng vật liệu inox, nhựa, thép,… với thiết kế có hình dạng tròn và khoét lỗ xuyên tâm.
• Gioăng làm kín: được sản xuất bằng các bật liệu đàn hồi như cao su, NBR, PTFE, Teflon,…giúp làm kín tuyệt đối, tránh rò rỉ lưu chất trong quá trình vận hành van. Gioăng làm kín có thể tháo lắp dễ dàng và thay đổi khi gioăng đã cũ. Ngoài ra, chúng còn có tác dụng giúp van vận hành êm hơn, giảm tiếng ồn trong quá trình sử dụng.

Ngoài ra van bi còn được cấu thành từ các bộ phận khác như: bulong, vít, mặt bích kết nối,…

3.2 Bộ phận điều khiển

Bộ phận điều khiển tên tiếng Anh là Electric Actuator (Thiết bị truyền động điện), thường được làm từ hợp kim nhôm bên ngoài được phủ một lớp epoxy, chống bám bụi, chống thấm nước. Được sản xuất theo những model khác nhau để có thể lắp đặt với từng kích thước phần thân van bi, tạo ra độ ổn định và hoạt động một cách chính xác nhất. Chúng có chức năng chuyển hóa năng lượng từ điện biến thành cơ năng để vận hành van. Bộ phận này thường sử dụng dòng điện llà 24V, 110V, 220V, 380V,…

Bộ điều khiển bằng điện gồm các thành phần sau:

• Motor điện: chuyển đổi điện năng thành cơ năng, tạo ra chuyển động quay cho bộ truyền động.
• Hộp số truyền động: chứa các bánh răng ăn khớp, giảm tốc độ quay và tăng momen xoắn của motor để vận hành van.
• Manual worm: cho phép điều khiển thủ công bằng tay khi mất điện.
• Worm gear: bánh răng có rãnh ăn khớp, nhận truyền động từ hộp số để quay trục cam.
• Trục cam: trục chính kết nối với trục van cơ, dẫn động trục van để thay đổi trạng thái của van.
• Công tắc giới hạn: ngắt điện khi van đóng hoặc mở tối đa, được kích hoạt bởi hai vấu vuông góc 90º trên trục cam.

4. Phân loại van bi điều khiển bằng điện

Van bi điều khiển điện được sản xuất đa dạng nhằm đáp ứng nhu cầu sử dụng thực tế. Tuy nhiên van bi điều khiển bằng điện có thể chia làm 2 nhóm sản phẩm chính là: van bi điều khiển điện kiểu On/Off và van bi điều khiển điện tuyến tính.

• Van bi điện On/Off: loại van này có hai trạng thái chính là đóng hoàn toàn hoặc mở hoàn toàn. Van sẽ thay đổi trạng thái khi người sử dụng cung cấp nguồn điện cho van. Van bi điều khiển điện On/Off thường được sử dụng trong các hệ thống có lưu chất chảy thẳng theo một hướng, không cần điều chỉnh dòng chảy.
• Van bi điều khiển điện điện tuyến tính: giúp van có thể đóng mở theo nhiều góc độ khác nhau từ 0 đến 90 độ, giúp điều tiết lưu chất một cách linh hoạt theo nhu cầu. Van bi điều khiển điện tuyến tính có bảng mạch điện nhận tín hiệu 4-20mA để vận hành và hiển thị góc mở trên màn hình LCD. Tín hiệu 4-20mA cũng có thể gửi về tủ điều khiển PLC để điều khiển từ xa và theo dõi hệ thống.

5. Nguyên lý hoạt động của van bi điện

Van bi điều khiển bằng điện cũng có nguyên lý hoạt động tương tự như những loại van bi khác, tuy nhiên van bi đóng mở bằng điện này sẽ hoạt động khi được cung cấp một nguồn điện tương ứng  từ 24V- 380V vào đầu bộ điện, khi đó motor sẽ chuyển động và kéo theo chuỗi liên kết bánh răng quay theo tác động lên trục van. Đồng thời, kéo theo đĩa van quay thành một chuỗi liên kết với góc độ từ 0 – 90 độ và ngược lại 90 – 0 độ từ đó tạo nên hiện tượng đóng mở van.  Lưu lượng lưu chất đi qua van sẽ nhiều hay íy phụ thuộc vào góc độ đóng mở van lớn hay nhỏ.

Van bi sẽ hoạt động khi được cung cấp nguồn điện

Khi van bi không được cung cấp điện, van sẽ ở trạng thái đóng hoàn toàn, lỗ xuyên tâm của bi van sẽ nằm vị trí vuông góc với dòng chảy lưu chất nhằm ngăn chặn hoàn toàn đường lưu thông.

Khi muốn đóng van đang mở, người vận hành chỉ cần cấp một nguồn đượng tương tự khi mở để chuyển mạch, ngăn chặn dòng lưu chất chảy qua van.

6. Ưu và nhược điểm của van bi đóng mở bằng điện

Ưu điểm:

• Vận hành tự động nhờ vào nguồn điện, giúp tiết kiệm thời gian và công sức.
• Khả năng vận chuyển và điều tiết dòng chảy của lưu chất qua van hiệu quả, không gây rò rỉ lưu chất ra ngoài.
• Van bỉ dụng phương thức kết nối ren hoặc mặt bích thông dụng, dễ lắp đặt, tháo lắp để phục vụ cho việc bảo trì, sửa chữa.
• Sử dụng nhiều mức điện áp khác nhau phụ thuộc vào từng hệ thống như van bi điều khiển điện 24V, 110V, 220V, 240V, 380V,…
• Phần thân van được sản xuất, chế tạo từ các loại vật liệu bền bỉ, chắc chắn, có khả năng chịu đựng áp lực tốt như inox, đồng, thép gan. Điều này cho phép van làm việc hiệu quả hơn trong môi trường áp lực lớn lên đến PN16, PN25…, có chứa các loại hóa chất gây ăn mòn, oxy hóa, môi trường có nhiệt độ cao lên đén 220 độ C.
• Cấu tạo đơn giản, dễ lắp đặt, kiểm tra và bảo dưỡng, có thể điều khiển từ xa giúp người vận hành hạn chế tiếp xúc với chất độc hại, nguy hiểm.
• Bộ truyền động được chế tạo từ hợp kim nhôn, nhựa và được sơn thêm một lớp tĩnh điện đạt tiêu chuẩn IP67, nâng cao khả năng chống thấm nước, nhiễm từ, nhiễm bụi.
• Có 2 phương thức đóng mở On/Off và tuyến tính tùy thuộc vào nhu cầu sử dụng của khách hàng.

Nhược điểm

• Giá thành cao hơn so với những loại van khác
• Chi phí lắp đặt cao
• Kích thước hạn chế nhỏ hơn DN200
• Trọng lượng nặng hơn van bướm cùng kích thước
• Thời gian đóng mở chậm hơn van điều khiển bằng khí nén
• Có thể gây cháy nổ, chập điện neus bộ điều khiển điện bị hư hỏng
• Tốn chi phí điện năng mỗi tháng

7. Ứng dụng của van bi điều khiển điện

Van bi đóng mở bằng điện thường được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vào khả năng đóng mở tự động tiện lợi, tiết kiệm thời gian, nâng cao năng suất làm việc, an toàn cho người sử dụng. Van bi đóng mở điện thường được ứng dụng trong các ngành công nghiệp khác nhau như:

• Hệ thống cung cấp nước sạch, hệ thống thoát nước, xử lý nước thải
• Trong ngành công  nghiệp hoá chất, các phòng thí nghiệm hóa học, vi sinh
• Lọc dầu, xăng, hơi, khí gas,..
• Các hệ thống máy bơm tự động, hệ thống tưới tiêu,…
• Các nhà máy sản xuất (bột giấy, giấy, vật liệu kim loại, vật liệu xây dựng,…)
• Các hệ thống phòng cháy, chữa cháy
• Các nhà máy sản xuất dược phẩm, mỹ phẩm và thực phẩm
• Nhà máy thủy điện và nhiệt điện
• Khai thác khoáng sản
• Các hệ thống điều hòa làm mát, làm lạnh
• Đóng tàu

Được ứng dụng rộng rãi trong nhiều lĩnh vực

8. Báo giá các loại van bi điều khiển điện nhập khẩu mới nhất 2023

Van bi inox nối ren điều khiển điện

Thông số kỹ thuật:

• Kích thước: DN6 – DN100
• Kiểu van: Van bi 1PC, 2PC, 3PC
• Vật liệu: Inox 304, inox 316
• Kiểu kết nối: Nối ren
• Chuẩn kết nối: Ren NPT; Ren BSPT
• Kiểu vận hành: Bằng đầu điện dạng ON/OFF hoặc tuyến tính
• Nguồn cấp: 220VAC/24VDC
• Tín hiệu đầu vào: 4 – 20 mA, 0-10 VDC, 2-10 VDC, 0-5 VDC, 1 – 5 VDC
• Tín hiệu đầu ra: 4 – 20 mA
• Vật liệu đầu điện: Nhôm
• Chỉ sổ bảo vệ: Weatherproof IP67
• Nhiệt độ làm việc đầu điện: -20°C -> +70°C
• Kết nối: Chuẩn ISO 5211
• Xuất xứ đầu điện: Trung Quốc/ Hàn Quốc / Mỹ / Ý
• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp lực làm việc: 16 bar
• Giá bán: Liên hệ

Van bi inox 3 thân điều khiển điện

Thông số kỹ thuật:

• Kích thước: DN6 – DN100
• Kiểu van: Van bi 3 thân, van bi 3 thân nối ren
• Vật liệu: Inox 304, inox 316, inox 316L;
• Kiểu kết nối: Nối ren
• Chuẩn kết nối: Ren NPT; Ren BSPT
• Kiểu vận hành: Bằng đầu điện dạng ON/OFF hoặc tuyến tính
• Nguồn cấp: 220VAC/24VDC
• Tín hiệu đầu vào: 4 – 20 mA, 0-10 VDC, 2-10 VDC, 0-5 VDC, 1 – 5 VDC
• Tín hiệu đầu ra: 4 – 20 mA
• Vật liệu đầu điện: Nhôm
• Chỉ sổ bảo vệ: Weatherproof IP67
• Nhiệt độ làm việc đầu điện: -20°C -> +70°C
• Kết nối: Chuẩn ISO 5211
• Xuất xứ đầu điện: Trung Quốc/ Hàn Quốc / Mỹ / Ý
• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp suất làm việc: 600 WOG; 1000 WOG; 2000 WOG
• Giá bán: Liên hệ

Van bi inox điều khiển bằng điện

Thông số kỹ thuật:

• Kích thước: DN6 – DN1000
• Vật liệu: Inox 304, inox 316, inox 316L;
• Kiểu kết nối: Nối ren, mặt bích
• Nối ren: Áp suất: 600 WOG; 1000 WOG; 2000 WOG;
• Nối bích: JIS10K; JIS20K; DIN EN1092-1 PN16; PN25; PN40; ANSI Class 150; Class 300
• Chuẩn kết nối ren: Ren NPT; Ren BSPT
• Kiểu vận hành: Bằng đầu điện dạng ON/OFF hoặc tuyến tính
• Nguồn cấp: 220VAC/24VDC
• Tín hiệu đầu vào: 4 – 20 mA, 0-10 VDC, 2-10 VDC, 0-5 VDC, 1 – 5 VDC
• Tín hiệu đầu ra: 4 – 20 mA
• Vật liệu đầu điện: Nhôm
• Chỉ sổ bảo vệ: Weatherproof IP67
• Nhiệt độ làm việc đầu điện: -20°C -> +70°C
• Kết nối: Chuẩn ISO 5211
• Xuất xứ đầu điện: Trung Quốc/ Hàn Quốc / Mỹ / Ý
• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp suất làm việc: 16 bar
• Giá bán: Liên hệ

Van bi thép điều khiển bằng điện

9. Những điều cần cân nhắc khi mua van bi điều khiển điện

Cần lưu ý và cân nhắc những điều sau khi mua van bi điều khiển băng điện:

• Điện áp động cơ: lựa chọn mức điện áp phù hợp cho bộ truyền động điện của van bi điều khiển điện để tránh sự cố chập điện. Các mức điện áp thường sử dụng là van bi điều khiển điện 220V, 380V hoặc 24V.
• Vật liệu sản xuất: tùy thuộc vào đặc tính của lưu chất sẽ chọn vật liệu van bi phù hợp. Đối với những hệ thống có dòng lưu chất mang tính ăn mòn cao nên sử dụng van bi inox, đồng, gang,…Sử dụng trong môi trường áp lực cao nên chọn vật liệu sản xuất làm từ thép.
• Kích thước: cần lựa chọn kích thước phù hợp cho từng loại đường ống khác nhau.
• Cách kết nối: Xem xét kiểu kết nối phù hợp như kết nối mặt bích, kết nối ren, kết nối hàn, hoặc kết nối clamp dựa trên nhu cầu và ưu điểm của từng kiểu. Thông thường, các đường ống có kích thước nhỏ hơn DN50 thường sử dụng kết nối ren, nếu kích thước lớn hơn DN50 sẽ sử dụng kết nối mặt bích.
• Lựa chọn nhà cung cấp uy tín, chính hãng: trên thị trường có vô số nhà cung cấp sản phẩm kém chất lượng, hàng giả, đạo nhái gây ảnh hưởng nghiêm trọng đến quá trình sản xuất. Vì vậy Quý khách hàng cần lựa chọn nhà phân phối uy tín để đảm bảo chất lượng sản phẩm tốt nhất.

10. Tại sao nên mua van bi điều khiển điện tại IWISU

• Mẫu mã và kích thước đa dạng: quý khách hàng có thể lựa chọn van bi điều khiển điện với kích cỡ từ DN15 đến DN1200, được làm từ các vật liệu như in inox, gang, thép, nhựa, đồng,…đảm bảo đáp ứng được nhu cầu của Quý khách hàng.
• Đầy đủ các phương thức kết nối van thông dụng: kết nối bích phù hợp với các hệ thống đường ống áp suất và nhiệt độ cao, kết nối ren giá thành thấp phù hợp cho các đường ống vừa và nhỏ với nhiệt độ và áp suất trung bình. Ngoài ra, còn có các phương thức kết nối như kẹp clamp, nối rắc co,…
• Thương hiệu, xuất xứ đa dạng: IWISU hiện đang là nhà cung cấp van công nghiệp của các thương hiệu lớn từ nhiều quốc gia khác nhau bao gồm van bi điều khiển điện Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Trung Quốc và Châu Âu. Một số thương hiệu phổ biến có thể kể đến như: như ANIX, JDV CONTROL, SWISS FLUID, BONNEY FORGE, ASCO, LINOR, HSE, DKM, PEKOS, JS, ZUERCHER, TECHNIK, SAMWOO, ST, ROSEMOUNT, ROTORK-YTC, DK-LOK, SUPERLOK,…
• Hệ thống kho bãi và hàng hoá lớn: Diện tích kho hàng lên đến 2000m2, IWISU tự hào là một trong những kho hàng van công nghiệp hàng đầu, đảm bảo sẵn sàng phục vụ khách hàng trên khắp cả nước từ Hà Nội, TPHCM, Biên Hoà, Bình Dương, Đà Nẵng,…với mức giá cực rẻ, cam kết đóng gói và giao hàng nhanh chóng trên toàn quốc.
• Sản phẩm có giấy tờ CO, CQ: IWISU đặt uy tín lên hàng đầu, cam kết nhập khẩu trực tiếp các sản phẩm van bi điều khiển điện chính hãng, đầy đủ các loại giấy tờ, chứng nhận chất lượng. Khách hàng có thể yên tâm tin tưởng và chọn mua sản phẩm tại IWISU – nói không với hàng kém chất lượng, hàng giả.
• Bảo hành sản phẩm lên đến 12 tháng: tất cả các sản phẩm van bi điện đều được bảo hành theo chế độ 12 tháng của nhà sản xuất. Đối với một số trường hợp thời gian bảo hành có thể kéo dài lên đến 18-24 tháng. Đồng thời, đối với đơn hàng lớn hoặc khách hàng thân thiết, chúng tôi cũng cung cấp hỗ trợ bảo hành đặc biệt.
• Đội ngũ tư vấn và kỹ thuật viên chuyên nghiệp, nhiều năm kinh nghiệm: với đội ngũ nhân viên và kỹ thuật viên giàu kinh nghiệm, được đào tạo chuyên sâu từ các hãng sản xuất hàng đầu sẽ giúp Quý khách lựa chọn đúng sản phẩm với nhu cầu, giúp tiết kiệm chi phí và nâng cao hiệu suất làm việc. IWISU tự hào mang đến sản phẩm và dịch vụ tốt nhất cho các đối tác, khách hàng là nhà máy sản xuất, các công trình trong đa dạng lĩnh vực như hóa chất, thực phẩm, dầu khí, nhiệt điện, đóng tàu, nước thải,…

Van bi điều khiển điện với nhiều ưu điểm, giúp tiết kiệm thời gian tối ưu, bảo vệ sự an toàn cho người sử dụng nên chúng được ứng dụng rộng rãi trên thị trường. Vì vậy, có rất nhiều sản phẩm mang thương hiệu, xuất xứ khác nhau cho dòng sản phẩm này. Khách hàng cần lựa chọn nhà phân phối uy tín khi chọn mua sản phẩm van bi điều khiển điện để đảm bảo chất lượng, lựa chọn được sản phẩm với giá thành phù hợp với nhu cầu.
