Giới thiệu về Bẫy hơi phao BV500 PN25
Bẫy Hơi Phao là gì?
Bẫy hơi phao (Float Trap) là một loại thiết bị được sử dụng trong hệ thống hơi nước để tách nước ngưng tụ khỏi hơi mà không làm thất thoát hơi nước. Các bẫy hơi phao hoạt động dựa trên cơ chế phao nổi, nơi phao sẽ di chuyển lên xuống tùy thuộc vào lượng nước ngưng tụ có trong bẫy. Khi có nước ngưng, phao nổi sẽ kích hoạt van mở và xả nước ngưng tụ ra ngoài. Điều này giúp duy trì hiệu quả của hệ thống và ngăn ngừa tình trạng tắc nghẽn.
Nguyên lý hoạt động của bẫy hơi phao
-
Ban đầu, không khí được xả nhanh chóng qua van thoát khí. Nước ngưng tụ lạnh đi vào bẫy, làm phao nổi lên và mở van. Nước ngưng tụ lạnh được xả qua van mở và van thoát khí.
-
Khi nhiệt độ bão hòa đạt đến, van thoát khí đóng lại và lúc này nước ngưng tụ chỉ được xả qua van chính. Mất hơi do sự hình thành lớp ngưng tụ bên trong thân bẫy ngăn không cho hơi thoát ra.
-
Mức độ mở van phụ thuộc vào mức độ nước ngưng tụ trong van. Nước ngưng tụ được xả liên tục. Khi hơi vào bẫy, nhiệt độ giảm xuống, kích hoạt van thoát khí mở một chút dưới nhiệt độ bão hòa. Tại điểm này, không khí sẽ được xả ra khỏi bẫy.
Bẫy hơi phao được thiết kế cho những ứng dụng yêu cầu sự phản ứng nhanh và liên tục trong việc xả ngưng tụ, chẳng hạn như trong các máy trao đổi nhiệt, bồn chứa, nồi hấp, lò nướng, và các xi lanh sấy. Nhờ vào thiết kế dòng chảy trực tiếp và thân bẫy hơi theo dạng thẳng, bẫy hơi giúp loại bỏ nước ngưng tụ hiệu quả và có khả năng chịu được các sự thay đổi áp suất mà không làm ảnh hưởng đến hiệu suất.
Giới thiệu về Bẫy Hơi Phao BV500 PN25
Bẫy hơi phao BV500 PN25 là một loại bẫy hơi sử dụng cơ chế phao và van nhiệt, với thiết kế thân thẳng, giúp loại bỏ sự cần thiết của hệ thống ống dẫn bị lệch như các loại bẫy hơi truyền thống. Thiết bị này có thể sử dụng cho các ứng dụng với yêu cầu phản ứng nhanh và xả ngưng tụ liên tục, như trong các hệ thống trao đổi nhiệt, bồn chứa, và các thiết bị sấy.
Đặc điểm nổi bật của Bẫy hơi phao BV500 PN25
-
Thiết kế thân thẳng: Loại bỏ ống dẫn bị lệch, giúp việc lắp đặt dễ dàng và tiết kiệm không gian.
-
Khả năng xả liên tục: Bẫy hơi BV500 có khả năng xả nước ngưng tụ liên tục và không bị ảnh hưởng bởi các thay đổi áp suất đột ngột.
-
Vật liệu bền bỉ: Thân bẫy hơi làm từ gang dẻo GGG 40.3 và các bộ phận quan trọng từ inox 304 giúp đảm bảo độ bền và khả năng chống ăn mòn trong môi trường làm việc khắc nghiệt.
-
Phản ứng nhanh: Thiết kế giúp bẫy hơi phản ứng nhanh chóng với lượng nước ngưng tụ thay đổi.
Ứng Dụng của Bẫy Hơi Phao BV500 PN25
Bẫy hơi phao BV500 PN25 thích hợp cho các ứng dụng yêu cầu sự loại bỏ ngưng tụ liên tục, chẳng hạn như:
-
Máy trao đổi nhiệt: Đảm bảo việc xả ngưng tụ trong các hệ thống trao đổi nhiệt mà không làm gián đoạn quá trình truyền tải hơi.
-
Bồn chứa và nồi hấp: Giúp duy trì hiệu quả hoạt động của các bồn chứa và nồi hấp, xả ngưng tụ liên tục mà không làm ảnh hưởng đến nhiệt độ hệ thống.
-
Lò nướng và xi lanh sấy: Tối ưu hóa quá trình sấy và nấu nướng, giúp xả nước ngưng tụ mà không gây tắc nghẽn.
Bẫy hơi BV500 PN25 là lựa chọn lý tưởng cho những hệ thống công nghiệp yêu cầu hiệu suất cao và khả năng xả ngưng tụ liên tục.
Cấu tạo và thông số kỹ thuật của Bẫy hơi phao BV500 PN25
Đối với Bẫy hơi phao BV500 PN25 nối bích
| DN | 15 | 20 | 25 | 40 | 50 |
|---|---|---|---|---|---|
| A | 150 | 150 | 160 | 320 | 320 |
| B | 108,5 | 108,5 | 123 | 237,4 | 262,2 |
| C | 156 | 156 | 170 | 276,7 | 290,2 |
| D | 81,5 | 81,5 | 99,5 | 245,2 | 252,2 |
| E | 74,5 | 74,5 | 70,5 | 31,5 | 38 |
| F | 114 | 114 | 128 | 203 | 205 |
| Khối lượng | 3,2 | 3,2 | 4,7 | 17,6 | 22 |

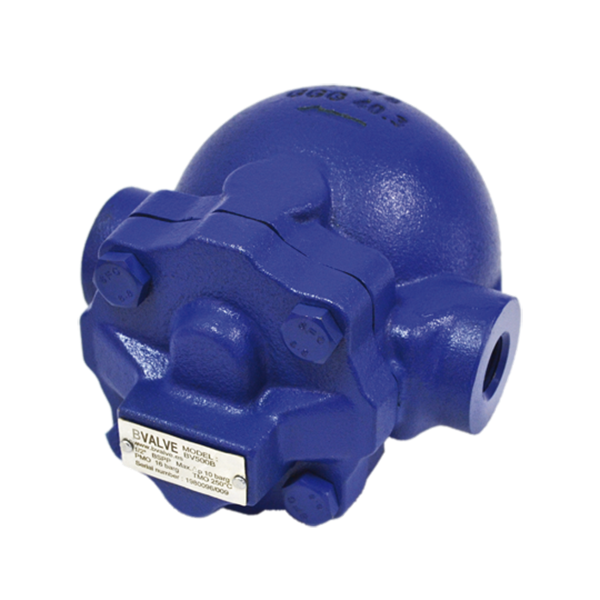

Đối với Bẫy hơi phao BV500 PN25 nối ren
| DN | 1/2″ | 3/4″ | 1″ | 1-1/2″ | 2″ |
|---|---|---|---|---|---|
| A | 145 | 145 | 145 | 270 | 300 |
| B | 120 | 120 | 120 | 237,4 | 262,2 |
| C | 167 | 167 | 167 | 280,2 | 292,2 |
| D | 92,5 | 92,5 | 92,5 | 245,2 | 252,2 |
| E | 74,5 | 74,5 | 74,5 | 35 | 40 |
| F | 125 | 125 | 125 | 203 | 205 |
| Khối lượng | 3,2 | 3,2 | 4,7 | 17,6 | 22 |
