Phụ kiện ren NPT ASME B16.11 là nhóm forged fittings sử dụng đầu ren côn NPT cho các tuyến small-bore piping, với các cấp Class 2000, Class 3000 và Class 6000. Nhóm này thường được chế tạo bằng thép rèn ASTM A105/A105N hoặc inox ASTM A182 F304/F316, dùng cho các đường khí, dầu, steam, utility, instrumentation và nhiều hệ thống công nghiệp không thuận tiện cho thi công hàn.
IWISU cung cấp forged threaded fittings, trong đó có các dòng của Bonney Forge, cùng nhiều cấu hình A105, F304 và F316 cho dự án công nghiệp. Danh mục tổng thể có thể xem tại Phụ Kiện Áp Lực – Forged Fittings tại IWISU.
Phụ kiện ren NPT ASME B16.11 là gì?
Forged Threaded Fittings theo ASME B16.11 là phụ kiện rèn có đầu nối ren, trong đó ren NPT được gia công theo ASME B1.20.1.
ASME B16.11 quy định các yêu cầu về rating, kích thước, dung sai, marking và các đặc tính liên quan của forged fittings dạng Threaded và Socket Weld. Với đầu ren, ASME B1.20.1 là reference quan trọng cho hình học ren NPT. Bonney Forge cũng công bố Screwed Ends theo ASME B1.20.1, còn phần fitting được kiểm tra theo ASME B16.11.
Cần phân biệt rõ:
Threaded / NPT → Class 2000, 3000, 6000
và:
Socket Weld → Class 3000, 6000, 9000.
Bonney Forge xác nhận trên các dòng Tee và Cross rằng threaded fittings được cung cấp ở Class 2000, 3000 và 6000, trong khi Socket Weld có Class 3000, 6000 và 9000.
Class 2000, 3000 và 6000 của phụ kiện ren NPT
Class 2000, 3000 và 6000 là Pressure Class designation của forged fitting, không phải giá trị áp suất làm việc cố định tính trực tiếp bằng psi.
Tài liệu kỹ thuật ASME B16.11 được đối chiếu trong nghiên cứu của IWISU cho quan hệ tham khảo giữa threaded fitting và wall thickness của pipe như sau: Catalogue Forged Fittings Chuẩn
| Phụ kiện ren NPT | Pipe wall / Schedule tham chiếu |
|---|---|
| Class 2000 | Schedule 80 / XS |
| Class 3000 | Schedule 160 |
| Class 6000 | XXS |
Vì vậy dòng RFQ:
ELBOW 90°, NPT, CLASS 3000
không nên được diễn giải thành:
Elbow chịu áp 3000 psi
mà không kiểm tra thêm vật liệu, nhiệt độ, pipe schedule và piping code.
Phần quan hệ giữa Class và Schedule đã được IWISU phân tích riêng tại Phụ Kiện Áp Lực Class 3000–9000.
NPT là loại ren gì?
NPT – National Pipe Taper là hệ ren ống côn, trong đó đường kính ren thay đổi theo chiều dài của phần ren để tạo hiệu ứng nêm khi vặn hai chi tiết vào nhau.
Tài liệu kỹ thuật sử dụng trong cluster này quy định các threaded forged fittings theo B16.11 sử dụng ren NPT được chuẩn hóa theo ASME B1.20.1. Các thông số quan trọng gồm:
- Outside Diameter
- Threads per Inch
- Pitch
- Hand-tight engagement
- Effective thread length
- Pitch diameter
Catalogue Forged Fittings Chuẩn
NPT không nên được nhầm với BSP, BSPT hoặc BSPP. Nếu RFQ ghi BSPT hoặc BSPP, IWISU cần kiểm tra lại catalogue của manufacturer thay vì tự động chào NPT.
Bảng kích thước ren NPT ASME B1.20.1 tham khảo
Các kích thước dưới đây hữu ích khi kiểm tra thread specification của forged fittings:
| NPS | OD danh nghĩa | Threads/Inch | Pitch | Hand-tight L1 |
|---|---|---|---|---|
| 1/8 inch | 10.29 mm | 27 | 0.941 mm | 4.10 mm |
| 1/4 inch | 13.72 mm | 18 | 1.411 mm | 5.79 mm |
| 3/8 inch | 17.15 mm | 18 | 1.411 mm | 6.10 mm |
| 1/2 inch | 21.34 mm | 14 | 1.814 mm | 8.13 mm |
| 3/4 inch | 26.67 mm | 14 | 1.814 mm | 8.61 mm |
| 1 inch | 33.40 mm | 11.5 | 2.209 mm | 10.16 mm |
| 1-1/4 inch | 42.16 mm | 11.5 | 2.209 mm | 10.67 mm |
| 1-1/2 inch | 48.26 mm | 11.5 | 2.209 mm | 10.67 mm |
| 2 inch | 60.33 mm | 11.5 | 2.209 mm | 11.07 mm |
| 3 inch | 88.90 mm | 8 | 3.175 mm | 19.46 mm |
| 4 inch | 114.30 mm | 8 | 3.175 mm | 20.83 mm |
Catalogue Forged Fittings Chuẩn
Bảng này dùng để đối chiếu thread geometry. Kích thước body của Elbow, Tee, Coupling hoặc các fitting khác vẫn phải tra riêng theo Class và drawing của manufacturer.

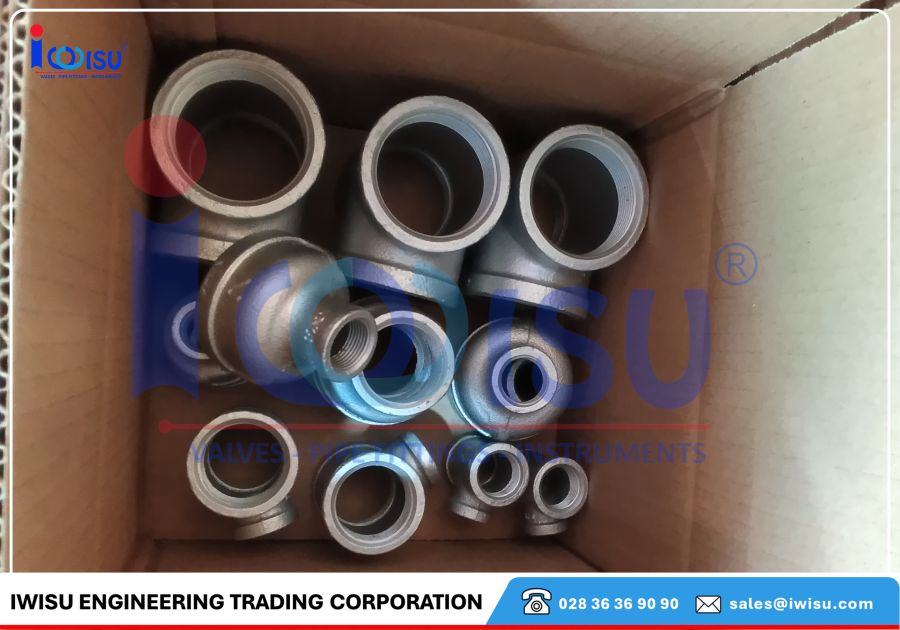

Các loại phụ kiện ren NPT phổ biến
Threaded fitting là một nhóm sản phẩm, không phải một fitting duy nhất.
| Sản phẩm | Tên tiếng Anh | Chức năng |
|---|---|---|
| Co 90° | Threaded 90° Elbow | Đổi hướng dòng 90° |
| Co 45° | Threaded 45° Elbow | Đổi hướng dòng 45° |
| Tê đều | Threaded Tee | Chia ba hướng |
| Tê giảm | Reducing Tee | Chia nhánh và giảm size |
| Cross | Threaded Cross | Chia bốn hướng |
| Măng xông | Threaded Coupling | Nối hai đoạn ống |
| Half Coupling | Threaded Half Coupling | Tạo một đầu branch/threaded connection |
| Reducing Coupling | Threaded Reducing Coupling | Nối hai size khác nhau |
| Cap | Threaded Cap | Bịt đầu ống |
| Plug | Threaded Plug | Bịt lỗ ren trong |
| Bushing | Threaded Bushing | Giảm size đầu ren |
Bonney Forge có các dòng 90° Elbow, 45° Elbow, Tee, Cross, Coupling, Half Coupling, Reducing Coupling, Cap, Plug và Bushing trong nhóm forged steel fittings.
Co 90° ren NPT Class 2000, 3000, 6000
90° Threaded Elbow là một trong những forged threaded fittings phổ biến nhất trong piping small bore.
Bonney Forge có riêng catalogue/CAD cho 90° Threaded Elbow. Ví dụ một 1 inch A105 Class 2000 được hãng công bố với:
- Connection: Threaded
- Material: Carbon Steel A105
- Class: 2000
- Dimension A: 1-1/2 inch
- Dimension B: 1-27/32 inch
- Weight: khoảng 1.08 lb
Catalogue Bonney Forge đồng thời có các size lớn hơn; ví dụ 1-1/2 inch Class 2000 A105 có A khoảng 2 inch và B khoảng 2-1/2 inch.
Những thông số này thể hiện một điểm quan trọng: khi buyer hỏi một fitting NPT, size và Class đều ảnh hưởng trực tiếp đến dimension và weight.
Măng xông ren NPT – Threaded Coupling
Threaded Coupling được dùng để nối hai đầu ống ren cùng size hoặc, với Reducing Coupling, hai đầu có kích thước khác nhau.
Bonney Forge cung cấp Threaded Coupling ở Class 3000 và 6000. Ví dụ 1 inch A105 Class 3000 trong hệ CAD của hãng có:
- Material: A105
- Connection: Threaded
- Class: 3000
- A: 2-3/8 inch
- B: 1-3/4 inch
- Weight: khoảng 0.85 lb
IWISU hiện cũng có trang Măng Xông Thép A105 ASME B16.11, bao gồm cấu hình Threaded NPT và Socket Weld.
Plug và Bushing ren NPT
Plug và Bushing là hai nhóm phụ kiện nhỏ nhưng xuất hiện rất thường xuyên trong instrumentation và utility piping.
Plug dùng để bịt một đầu ren trong chưa sử dụng. Các dạng phổ biến gồm:
- Hex Head Plug
- Square Head Plug
- Round Head Plug tùy catalogue
Bushing dùng để chuyển từ một female threaded opening lớn xuống kích thước ren nhỏ hơn.
Bonney Forge công bố forged steel Plugs & Bushings tới NPS 4 inch, với screwed ends theo ASME B1.20.1.
IWISU hiện có Nút Bịt Thép A105 ASME B16.11 dạng Threaded NPT để đối chiếu theo từng SKU. IWISU
Phụ kiện ren ASTM A105 và A105N
ASTM A105/A105N là vật liệu carbon steel forged phổ biến nhất trong nhóm threaded fittings dùng cho industrial piping.
ASTM A105 áp dụng cho các piping component bằng carbon steel rèn phục vụ điều kiện nhiệt độ môi trường và nhiệt độ cao. Catalogue Forged Fittings Chuẩn
Các specification điển hình:
TEE, 1 inch, NPT, CL3000, ASTM A105, ASME B16.11
ELBOW 90°, 1/2 inch, NPT, CL6000, ASTM A105N, ASME B16.11
HEX PLUG, 3/4 inch, NPT, ASTM A105, ASME B16.11
Nếu project ghi rõ A105N, quotation và MTC nên giữ đúng grade/heat-treatment condition thay vì chỉ ghi chung A105.
Phụ kiện ren inox F304 và F316
ASTM A182 F304/F304L và F316/F316L được sử dụng khi piping yêu cầu forged stainless steel fittings thay cho carbon steel.
ASTM A182 bao phủ nhiều forged alloy/stainless piping components; F304, F304L, F316 và F316L là các Austenitic grades phổ biến. Catalogue Forged Fittings Chuẩn
F316/F316L có bổ sung molybdenum, giúp cải thiện khả năng chống pitting và crevice corrosion trong nhiều môi trường có chloride so với F304. Catalogue Forged Fittings Chuẩn
Các dòng RFQ có thể gặp:
90° ELBOW, 1 inch NPT, CL3000, ASTM A182 F316
hoặc:
COUPLING, 1/2 inch NPT, CL6000, ASTM A182 F304
IWISU hiện có các product page F304/F316 theo ASME B16.11 như Co 90 A182 F304 và Co 90 A182 F316.
Bonney Forge – Forged Threaded Fittings tại IWISU
IWISU cung cấp sản phẩm Bonney Forge, bao gồm nhóm Fittings & Unions và các forged piping components cho dự án công nghiệp. Trang Bonney Forge của IWISU hiện liệt kê rõ Fittings & Unions và Branch Connections trong danh mục hãng. IWISU
Bonney Forge có dải forged threaded fittings rất rộng:
- 90° Elbow
- 45° Elbow
- Tee
- Cross
- Coupling
- Half Coupling
- Reducing Coupling
- Cap
- Plug
- Bushing
- Union và các specialty fittings
Các dòng Tee và Cross của hãng được công bố threaded ở Class 2000 / 3000 / 6000, đầu NPT theo ASME B1.20.1. Bonney Forge
Có thể xem thêm Bonney Forge tại IWISU.
Khi project chỉ định Bonney Forge trong Approved Vendor List, IWISU có thể đối chiếu part type, size, Class, material và document requirement theo RFQ trước khi báo giá.
Rắc co ren NPT có thuộc ASME B16.11 không?
Không nên gom Pipe Union vào ASME B16.11 như Elbow hoặc Tee.
Forged Pipe Union được chuẩn hóa riêng theo MSS SP-83, với các Class 3000 và 6000 cho Threaded hoặc Socket Weld. Catalogue Forged Fittings Chuẩn
Vì vậy specification nên ghi:
UNION, 1 inch, NPT, CL3000, ASTM A105, MSS SP-83
thay vì:
UNION ASME B16.11
Bonney Forge cũng tách riêng SP-83 Union Class 3000 và 6000 trong catalogue forged fittings của hãng. Bonney Forge
Threadolet có phải threaded fitting ASME B16.11 không?
Threadolet có đầu nhánh ren NPT nhưng product standard chính của Olet là MSS SP-97, không phải ASME B16.11.
Bonney Forge – hãng gắn liền với dòng Olet – công bố Thredolet ở Class 3000 và 6000, với design theo MSS SP-97. Bonney Forge
Do đó:
Threaded Elbow / Tee / Coupling → ASME B16.11
nhưng:
Threadolet → MSS SP-97 + NPT ASME B1.20.1.
Phân biệt chi tiết giữa các standard có tại ASME B16.9, B16.11 & MSS SP-97 – Cách Đọc Spec Phụ Kiện.
Phụ kiện ren NPT khác Socket Weld thế nào?
| Tiêu chí | Threaded NPT | Socket Weld |
|---|---|---|
| Kiểu nối | Ren côn | Hàn lồng |
| Standard fitting | ASME B16.11 | ASME B16.11 |
| End standard | ASME B1.20.1 | ASME B16.11 |
| Class | 2000 / 3000 / 6000 | 3000 / 6000 / 9000 |
| Thi công hàn | Không | Có |
| Tháo lắp | Thuận tiện hơn | Mối nối cố định |
| Small-bore piping | Phổ biến | Phổ biến |
Phụ kiện ren thuận tiện tại các vị trí không muốn thực hiện welding operation hoặc cần tháo lắp thiết bị, tuy nhiên lựa chọn cuối cùng phải theo piping class/specification của dự án, không nên tự thay Socket Weld bằng NPT hoặc ngược lại.
Với nhóm hàn lồng, xem riêng Phụ Kiện Socket Weld ASME B16.11 – Class 3000 6000 9000.
Cách đọc một RFQ phụ kiện ren NPT
Một specification tốt nên thể hiện:
Fitting type → Size → NPT → Class → Material → Standard → Quantity
Ví dụ:
| RFQ | Cách hiểu |
|---|---|
90 ELBOW, 1 inch, NPT, CL3000, A105, B16.11 |
Co 90 A105 ren NPT Class 3000 |
TEE, 3/4 inch, NPT, CL6000, F316, B16.11 |
Tee inox F316 ren Class 6000 |
COUPLING, 1/2 inch, NPT, CL3000, A105N, B16.11 |
Măng xông A105N nối ren |
HEX PLUG, 1 inch, NPT, A105, B16.11 |
Nút bịt lục giác |
UNION, 1 inch, NPT, CL3000, A105, MSS SP-83 |
Rắc co thép rèn |
Nếu fitting là reducing type, cần ghi đầy đủ cả run size và reduced size.
Marking và MTC cần kiểm tra gì?
Khi nhận forged threaded fittings cho dự án, nên đối chiếu:
- Manufacturer / logo
- Size
- Material grade
- Pressure Class
- Heat Number nếu áp dụng
- Thread type
- Standard
- MTC / Material Certificate
Bonney Forge công bố marking forged fittings theo MSS SP-25 và end thread NPT theo ASME B1.20.1. Bonney Forge
Nếu PO yêu cầu EN 10204 Type 3.1, PMI, NACE, impact test hoặc kiểm tra bổ sung, các yêu cầu này cần được làm rõ ngay trong inquiry thay vì yêu cầu sau khi hàng đã sản xuất.
Phụ kiện ren NPT tại IWISU
IWISU cung cấp forged threaded fittings ASME B16.11 bằng ASTM A105/A105N và ASTM A182 F304/F316, với Class 2000, 3000 và 6000 tùy loại sản phẩm và kích thước.
IWISU đồng thời cung cấp Bonney Forge cho các dự án yêu cầu manufacturer cụ thể, cùng các dòng forged fittings khác theo Approved Vendor List và yêu cầu xuất xứ.
Khách hàng có thể gửi trực tiếp BOM, piping material specification hoặc từng dòng RFQ. IWISU sẽ kiểm tra lại:
NPT/BSP → Class → material → size → standard → manufacturer → chứng từ
