Bạn đã bao giờ thấy một hệ thống đo mức hoạt động hoàn toàn bình thường, rồi đột nhiên số liệu nhảy loạn xạ mà không rõ lý do? Trong nhiều trường hợp, thủ phạm chính là những sai sót nhỏ trong khâu lựa chọn hoặc lắp đặt kính thủy từ — magnetic level gauge. Thiết bị này trông đơn giản, nhưng để dùng đúng cách thì lại đòi hỏi khá nhiều kiến thức kỹ thuật mà không phải tài liệu nào cũng nói rõ.
Bài viết này tổng hợp 5 “điểm chạm” thực tế quan trọng nhất mà các kỹ sư và người vận hành cần nắm rõ — từ những lưu ý khi đặt hàng cho đến cách bảo trì định kỳ. Tất cả đều được đúc kết từ tài liệu kỹ thuật của các hãng hàng đầu như KSR KUEBLER, WIKA và Magnetrol.
Kính thủy từ là gì và tại sao nó quan trọng?
Kính thủy từ (hay còn gọi là magnetic level gauge, thước đo mức từ tính) là thiết bị đo mức chất lỏng hoạt động dựa trên nguyên lý từ trường — không cần điện, không cần tín hiệu phức tạp, hiển thị trực tiếp bằng mắt tại chỗ. Đó là lý do nó được ưa chuộng rộng rãi trong công nghiệp, từ hóa chất, dầu khí cho đến xử lý nước và hơi nóng.
Nguyên lý hoạt động cơ bản của kính thủy từ

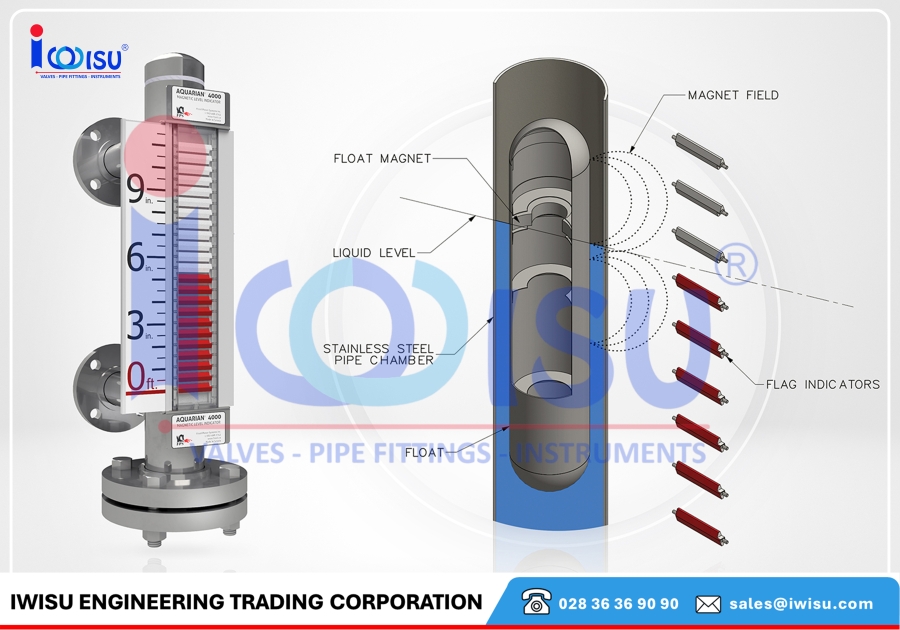

Bên trong buồng chứa (chamber) có một phao từ tính nổi theo mức chất lỏng. Khi phao di chuyển lên xuống, từ trường của nó tác động lên các lá cờ nhỏ (indicator flags) gắn bên ngoài thân thước, khiến chúng lật màu để chỉ thị mức hiện tại.
Nguyên lý này tưởng như đơn giản, nhưng thực tế lại tiềm ẩn nhiều sai số nếu không hiểu rõ cách vận hành.
Lưu ý số 1: Tỷ trọng chất lỏng quyết định độ chính xác của phao
Đây là điều quan trọng nhất nhưng thường bị bỏ qua. Hầu hết kỹ sư khi đặt hàng chỉ quan tâm đến kích thước mặt bích và áp suất làm việc, nhưng quên mất thông số nền tảng là tỷ trọng chất lỏng (Specific Gravity — SG).
Tại sao Specific Gravity (SG) lại quan trọng?
Phao từ tính được thiết kế riêng cho một mức SG cụ thể. Nếu sử dụng sai:
- Phao không nổi đúng vị trí thiết kế ban đầu
- Sai số đo mức có thể tăng rất đáng kể
- Không có cảnh báo lỗi rõ ràng cho người vận hành
Ví dụ thực tế: Nếu dùng thước thiết kế cho nước (SG = 1.0) để đo dầu (SG ≈ 0.8), phao sẽ chìm sâu hơn và báo mức thấp hơn thực tế.
Cách kiểm tra lại phao khi thay đổi môi chất
- Tra cứu thông số SG trong bảng dữ liệu hoặc SDS của hóa chất
- So sánh SG thực tế với SG thiết kế của thiết bị hiện tại
- Nếu chênh lệch vượt quá mức cho phép kỹ thuật
- Liên hệ nhà sản xuất để thay phao phù hợp hơn
- Khi đặt hàng mới cần cung cấp SG tối thiểu chính xác
Lưu ý số 2: Hiện tượng Flashing và cách xử lý
Flashing là hiện tượng chất lỏng bốc hơi đột ngột trong buồng đo, thường gặp trong hệ nước nóng hoặc dầu nhiệt.
Flashing gây ra những vấn đề gì?
- Phao bị dao động liên tục không ổn định
- Cờ hiển thị lật sai vị trí gây đọc nhầm mức
- Tăng mài mòn cơ khí bên trong buồng chứa
- Có thể gây kẹt hoặc hỏng hệ hiển thị
Giải pháp thiết kế hiệu quả
- Sử dụng buồng chứa có đường kính lớn hơn tiêu chuẩn
- Tăng thể tích để bong bóng khí dễ thoát ra ngoài
- Giảm tác động trực tiếp của hơi lên phao
- Ổn định chuyển động của phao trong quá trình đo
Lưu ý số 3: Khoảng cách từ tính khi lắp đặt
Do hoạt động bằng từ trường, thiết bị rất nhạy với môi trường xung quanh.
Nguồn gây nhiễu từ trường phổ biến
- Dầm thép kết cấu lớn đặt gần vị trí lắp đặt
- Động cơ điện công suất lớn hoạt động liên tục
- Đường ống thép carbon chưa xử lý cách từ
- Biến tần hoặc máy biến áp công suất cao
Khoảng cách an toàn cần đảm bảo
- Giữ khoảng cách tối thiểu từ 100 đến 150 mm
- Tránh đặt gần các vật liệu có tính từ mạnh
- Kiểm tra lại sau khi thay đổi layout hệ thống
- Duy trì khoảng cách trong suốt vòng đời thiết bị
Lưu ý số 4: Chứng chỉ và tiêu chuẩn vật liệu theo ngành
Trong nhiều ngành đặc thù, việc chọn vật liệu không chỉ dừng lại ở inox.
Ngành đóng tàu (Marine)
- Bắt buộc phải có chứng chỉ đăng kiểm hợp lệ
- Phải đáp ứng tiêu chuẩn của các tổ chức quốc tế
- Đảm bảo chịu rung lắc và môi trường biển khắc nghiệt
- Không có chứng chỉ sẽ không được chấp nhận
Ngành dầu khí và hóa chất
- Phải tuân thủ tiêu chuẩn NACE MR0175 cho môi trường H₂S
- Kiểm tra tiêu chuẩn mặt bích phù hợp hệ thống hiện hữu
- Đảm bảo đồng bộ tiêu chuẩn JIS, ANSI hoặc DIN
- Yêu cầu đầy đủ chứng chỉ vật liệu từ nhà sản xuất
Lưu ý số 5: Khả năng nâng cấp tự động hóa
Kính thủy từ không chỉ là thiết bị hiển thị đơn giản mà còn là nền tảng cho automation.
Reed Switch – giải pháp đơn giản
- Hoạt động dựa trên nguyên lý đóng mở bằng từ trường
- Không cần nguồn điện riêng cho công tắc
- Dễ lắp đặt và chi phí đầu tư thấp
- Phù hợp với hệ thống cần báo mức đơn giản
Magnetostrictive Transmitter – giải pháp nâng cao
- Đo mức liên tục với độ chính xác cao
- Xuất tín hiệu chuẩn công nghiệp 4–20mA hoặc HART
- Tích hợp dễ dàng với hệ thống PLC hoặc SCADA
- Không cần khoan thêm lỗ trên bồn chứa
Mẹo bảo trì thực tế: Xử lý lỗi cờ hiển thị
Sau một thời gian vận hành, bạn có thể thấy cờ hiển thị hoạt động không chính xác.
Nguyên nhân phổ biến
- Cặn kim loại bám vào phao từ tính
- Mạt sắt từ đường ống đi vào buồng chứa
- Phao trở nên nặng hơn so với thiết kế
- Di chuyển không ổn định trong quá trình đo
Giải pháp thực tế
- Lắp thêm van xả tại đáy buồng chứa ngay từ đầu
- Định kỳ xả cặn mỗi 3 đến 6 tháng
- Giữ cho buồng đo luôn sạch và thông thoáng
- Tránh phải tháo toàn bộ thiết bị để vệ sinh
Kết luận
Kính thủy từ là thiết bị bền bỉ và đáng tin cậy, nhưng chỉ khi bạn lựa chọn đúng và lắp đặt đúng ngay từ đầu.
Năm yếu tố quan trọng gồm: tỷ trọng chất lỏng, hiện tượng Flashing, khoảng cách từ trường, tiêu chuẩn vật liệu và khả năng nâng cấp — đây là những kiến thức mà bất kỳ kỹ sư nào cũng cần nắm rõ để hệ thống vận hành ổn định lâu dài.
Nếu bạn cần tư vấn thêm về lựa chọn thiết bị phù hợp, đội ngũ kỹ thuật của IWISU luôn sẵn sàng hỗ trợ từ khâu chọn cấu hình đến lắp đặt và bảo trì.
FAQs — Câu hỏi thường gặp
1. Kính thủy từ có dùng cho môi chất ăn mòn không?
Có, nhưng cần chọn đúng vật liệu phù hợp như inox 316L hoặc hợp kim đặc biệt. Với môi trường có H₂S, bắt buộc phải tuân thủ tiêu chuẩn NACE MR0175.
2. Vì sao hiển thị mức thấp hơn thực tế?
Nguyên nhân phổ biến là do tỷ trọng chất lỏng không đúng với thiết kế phao, hoặc phao bị bám cặn làm sai lệch trọng lượng.
3. Có thể gắn thêm transmitter không?
Hoàn toàn có thể nếu thiết bị có kết cấu phù hợp. Transmitter có thể gắn ngoài mà không cần can thiệp vào buồng chứa.
4. Bao lâu cần bảo trì một lần?
Thông thường nên kiểm tra và xả cặn mỗi 3–6 tháng, kiểm tra tổng thể hệ hiển thị mỗi năm một lần.
5. Khác gì so với kính thủy thông thường?
Kính thủy từ không tiếp xúc trực tiếp với chất lỏng qua kính, an toàn hơn trong môi trường áp suất cao và có thể tích hợp hệ thống tự động hóa.
