Khớp Nối Mềm Cao Su Để Làm Gì? Giải Thích Đơn Giản

Giới thiệu tổng quan về khớp nối mềm cao su

Trong các hệ thống đường ống công nghiệp — từ cấp thoát nước, HVAC cho đến cứu hỏa — gần như bạn sẽ luôn bắt gặp khớp nối mềm cao su. Đây là một thiết bị nhỏ nhưng đóng vai trò cực kỳ quan trọng: giảm rung, triệt ồn, bù giãn nở và bảo vệ toàn bộ đường ống khỏi hư hỏng.

Nếu hình dung hệ thống đường ống là “bộ xương sống” của nhà máy hoặc tòa nhà, thì khớp nối mềm chính là “đốt sống linh hoạt” giúp toàn hệ thống vận hành êm ái, tránh những cú sốc bất ngờ.

Vậy khớp nối mềm cao su được cấu tạo như thế nào? Hoạt động ra sao? Và tại sao trong những công trình lớn, thiết bị này gần như luôn luôn bắt buộc phải có? Chúng ta cùng đi sâu từng phần.

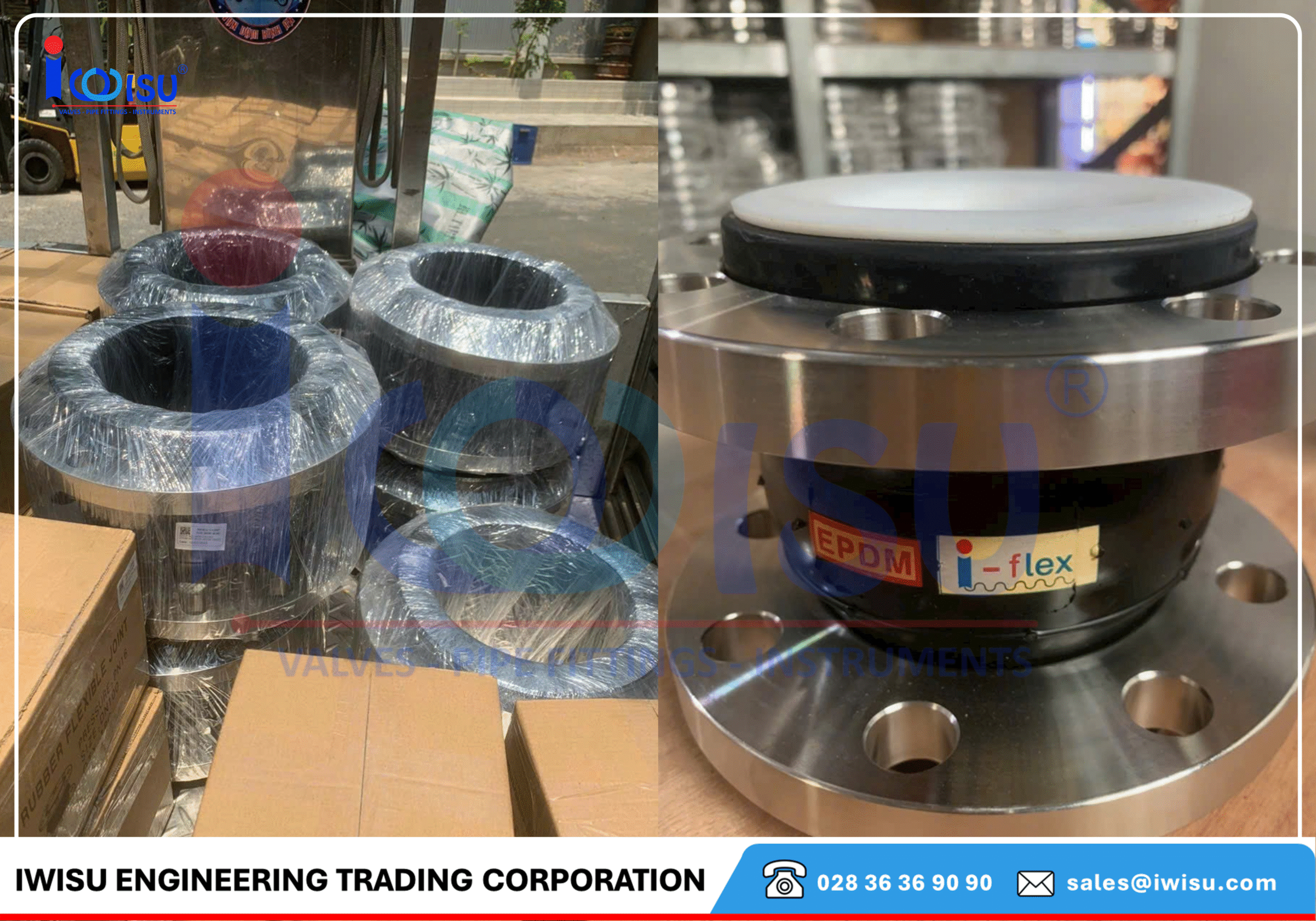

Cấu tạo chi tiết của khớp nối cao su mặt bích

Khớp nối mềm cao su nhìn đơn giản nhưng thực tế được cấu thành từ nhiều lớp vật liệu chuyên dụng, mỗi phần đảm nhiệm một chức năng riêng.

Thân khớp bằng cao su EPDM / NBR / Neoprene

Phần quan trọng nhất chính là thân cao su — nơi chịu toàn bộ biến động rung, áp lực và chuyển vị.
Tùy môi trường, nhà sản xuất sẽ sử dụng:

• EPDM – chịu nhiệt tốt, kháng ozone, thích hợp cho nước sạch, HVAC.

• NBR – kháng dầu, kháng nhiên liệu.

• Neoprene – cân bằng giữa kháng hóa chất và độ bền thời tiết.

Lớp bố vải gia cường chịu áp

Bên trong cao su có 2–4 lớp bố vải (hoặc nhiều hơn), làm nhiệm vụ gia cường để khớp chịu được áp lực lên đến PN10 – PN16, thậm chí PN25 tùy model.

Mặt bích thép hoặc inox

Hai đầu khớp kết nối với đường ống bằng mặt bích thép A105 / SS304 / SS316.
Mặt bích ép chặt vào thân cao su để tạo độ kín, đồng thời giữ cố định khớp trong hệ thống.

Các dạng cấu hình: single sphere, double sphere

• Single sphere – 1 bóng cao su, phổ biến nhất.

• Double sphere – 2 bóng, hấp thụ rung mạnh hơn (nhưng chiều dài lắp đặt lớn hơn).

Nguyên lý hoạt động của khớp nối mềm

Cơ chế của khớp nối mềm cao su khá thú vị — toàn bộ công năng dựa vào khả năng đàn hồi và biến dạng của cao su.

Cơ chế hấp thụ rung động

Khi bơm, quạt, máy nén hoạt động, chúng tạo ra rung động truyền dọc theo đường ống.
Khớp nối mềm đóng vai trò như miếng đệm cao su lớn, hấp thụ rung ngang, dọc và xoay.
Kết quả: đường ống ít rung hơn, tiếng ồn giảm rõ rệt.

Cơ chế bù giãn nở – co ngót

Khi nhiệt độ trong hệ thống thay đổi, vật liệu ống sẽ giãn nở. Nếu không có điểm bù, mối hàn và các kết nối rất dễ nứt.
Khớp nối mềm cao su bù được 5–20 mm tùy kích thước — đủ để tránh hư hại.

Cân bằng sai lệch lắp đặt

Với những công trình lớn, thi công thực tế có thể khiến ống lệch vài mm hoặc sai tâm nhẹ.
Khớp nối giúp “cân” lệch này mà không gây áp lực cho mặt bích.

Phân loại khớp nối mềm cao su phổ biến

Thị trường có rất nhiều dòng khớp nối mềm, nhưng có thể chia theo ba nhóm lớn.

Theo vật liệu cao su

• EPDM – nước sạch, nước lạnh, HVAC

• NBR – dầu, nhiên liệu

• NR – nước thông thường, giá rẻ

• Neoprene – hóa chất nhẹ

Theo dạng kết nối

• Mặt bích (phổ biến nhất)

• Ren (dùng cho DN50 trở xuống)

Theo cấu tạo

• Single sphere

• Double sphere

• Loại tăng cường áp lực (reinforced type)

Ưu điểm nổi bật của khớp nối mềm cao su

Những lợi ích dưới đây là lý do vì sao thiết bị này luôn có mặt trong mọi công trình.

Khả năng giảm rung – giảm ồn cực tốt

Cao su có đặc tính đàn hồi cao, triệt tiêu rung động vượt trội hơn inox hoặc kim loại.

Tăng tuổi thọ thiết bị & đường ống

Nhờ giảm rung và giảm chấn, bơm – van – thiết bị cơ khí ít bị mỏi hoặc hư hỏng sớm.

Giảm áp lực nước va (water hammer)

Khi đóng mở van nhanh, áp suất đột ngột tăng gây va đập mạnh. Cao su hấp thụ lực này, giảm nguy cơ vỡ ống.

Lắp đặt dễ dàng, nhẹ, linh hoạt

Không nặng nề như khớp nối kim loại và có khả năng bù lệch nên thi công nhanh, ít lỗi.

Hạn chế và những lưu ý khi sử dụng

Không có thiết bị nào hoàn hảo. Khớp nối mềm cao su cũng vậy.

Không phù hợp môi trường hóa chất mạnh

Axit, kiềm mạnh có thể phá hủy cao su rất nhanh.

Giới hạn nhiệt độ và áp suất

• Nhiệt độ tối đa khoảng 80–120°C tùy vật liệu

• Áp suất thường PN10 – PN16

Không để giãn nở quá mức

Nếu kéo giãn vượt mức cho phép, tuổi thọ sẽ giảm đáng kể.

Ứng dụng thực tế của khớp nối mềm cao su

Khớp nối mềm xuất hiện ở mọi công trình, vì gần như hệ thống nào cũng có rung động.

Hệ thống HVAC – điều hòa không khí

Lắp tại đầu vào – ra của chiller, AHU, bơm nước lạnh.

Trạm bơm cấp thoát nước

Giảm rung từ bơm truyền vào đường ống dài.

Nhà máy xử lý nước thải

Hấp thụ dao động do bơm bùn, nước thải có lưu lượng không đều.

Nhà máy thực phẩm – dược – hóa chất nhẹ

Các hệ thống ít hóa chất mạnh thường dùng EPDM hoặc Neoprene.

Công trình dân dụng, cao tầng, chung cư

Hệ thống PCCC, cấp nước sinh hoạt, HVAC… đều yêu cầu khớp nối mềm.

So sánh khớp nối mềm cao su với khớp nối inox và các thiết bị chống rung khác

Khớp nối cao su vs khớp nối inox

Khớp nối mềm cao su vs Lò xo chống rung

• Khớp nối cao su hấp thụ rung trực tiếp trên đường ống

• Lò xo chống rung tách riêng thiết bị khỏi bệ lắp

→ Thực tế, nhiều hệ thống dùng cả hai để đạt hiệu quả tối đa.

Khi nào nên dùng loại nào?

• Nhiệt độ cao trên 150°C → chọn inox

• Hóa chất mạnh → inox hoặc PTFE

• Giảm rung mạnh → cao su

• Công trình dân dụng → cao su

Cách lựa chọn khớp nối mềm cao su đúng kỹ thuật

Đừng bao giờ chỉ chọn theo “DN và giá”, đó là sai lầm phổ biến.

Chọn theo đường kính và áp suất hệ thống

Kiểm tra PN10, PN16 hay PN25.

Chọn theo môi trường lưu chất

• Nước sạch → EPDM

• Có dầu → NBR

• Nhiệt cao → Neoprene hoặc cao su đặc biệt

Chọn theo tiêu chuẩn mặt bích

JIS 10K, BS PN16 hay ANSI 150?

Xác định vị trí lắp đặt

Nơi rung mạnh → ưu tiên double sphere
Không gian hẹp → single sphere

Hướng dẫn lắp đặt khớp nối mềm cao su mặt bích

Đây là phần quan trọng nhưng thường bị bỏ qua.

Vị trí lý tưởng

Ngay sau bơm, trước van, hoặc tại điểm giãn nở của hệ thống.

Siết bulong đúng lực

Quá chặt → biến dạng cao su
Quá lỏng → rò rỉ

Tránh xoắn – kéo lệch – căng quá mức

Khớp nối mềm chỉ bù lệch vài mm, không phải là “chữa cháy” cho ống lệch nhiều.

Bảo trì và kiểm tra định kỳ

Kiểm tra bề mặt cao su

Nứt, phồng, biến dạng → dấu hiệu lão hóa.

Kiểm tra biến dạng bất thường

Khớp bị kéo dài, co lại hoặc phình to → nên thay.

Thời điểm thay mới

Thông thường 3–5 năm tùy môi trường và điều kiện vận hành.

Kết luận

Khớp nối mềm cao su là một thiết bị nhỏ nhưng đóng vai trò cực kỳ quan trọng trong hệ thống đường ống. Từ việc giảm rung, giảm tiếng ồn, bảo vệ thiết bị cho đến bù giãn nở nhiệt — tất cả tạo nên một hệ thống vận hành ổn định và bền bỉ hơn.

Nếu bạn đang thiết kế, thi công hoặc vận hành hệ thống nước, HVAC hay PCCC, thì việc sử dụng đúng loại khớp nối mềm sẽ giúp tiết kiệm rất nhiều chi phí bảo trì và ngăn ngừa hỏng hóc ngoài ý muốn.

FAQs – Giải đáp nhanh về khớp nối mềm cao su

1. Khớp nối mềm cao su chịu nhiệt tối đa bao nhiêu?

Tùy vật liệu nhưng phổ biến 80–120°C.

2. Có dùng khớp nối mềm cho dầu được không?

Được, nhưng phải dùng cao su NBR.

3. Khi nào nên dùng double sphere?

Khi đường ống bị rung mạnh hoặc cần hấp thụ chuyển vị lớn hơn.

4. Lắp khớp nối mềm có cần gioăng không?

Không, vì mặt bích cao su đã tự tạo kín.

5. Bao lâu cần thay khớp nối mềm?

Khoảng 3–5 năm tùy điều kiện vận hành.
