Nếu bạn đang vận hành một hệ thống bồn chứa xăng dầu, nhà máy hoá chất, hay đường ống dẫn khí dễ cháy — câu hỏi “van chống cháy ngược là gì và tôi cần loại nào?” không phải câu hỏi học thuật. Đó là câu hỏi an toàn sống còn. Một sự cố flashback hay detonation không được chặn đứng kịp thời có thể biến toàn bộ hệ thống đường ống thành một quả bom chờ nổ.

IWISU hiểu điều đó. Và đó chính là lý do IWISU là nhà cung cấp chính thức van chống cháy ngược nhập khẩu Hàn Quốc tại Việt Nam, phân phối hai thương hiệu uy tín KSPC và PROSAVE – chuyên cho các sản phẩm van dùng cho bồn chứa công nghiệp.

Van chống cháy ngược là gì? Tại sao hệ thống của bạn không thể thiếu nó?

Van chống cháy ngược — tên tiếng Anh là Flame Arrester — là thiết bị được lắp đặt trên đường ống hoặc miệng bồn chứa để ngăn ngọn lửa đang lan truyền xâm nhập vào bên trong. Nguyên lý hoạt động dựa trên một cơ chế đơn giản nhưng hiệu quả tuyệt đối: khi khí cháy đi qua lớp phần tử kim loại dạng tổ ong (element bank), nhiệt lượng bị hấp thụ và nhiệt độ ngọn lửa bị kéo xuống dưới điểm bốc cháy tự nhiên — ngọn lửa tắt ngay lập tức.

Hãy tưởng tượng nó như một tấm lưới kim loại siêu mịn đặt giữa nguồn lửa và khu vực cần bảo vệ. Khí vẫn lưu thông bình thường, nhưng ngọn lửa thì không thể vượt qua.

Khi nào bắt buộc phải lắp van chống cháy ngược?

Trong thực tế vận hành, có bốn tình huống mà kỹ sư QC hoặc an toàn cần đặt ngay câu hỏi này:

• Bồn chứa dung môi hữu cơ, xăng, dầu diesel hoặc bất kỳ chất lỏng nào có điểm bốc cháy dưới 65°C
• Đường ống dẫn khí dễ cháy đến lò đốt (flare shell) hoặc lò thiêu huỷ (incinerator)
• Hệ thống thu hồi hơi (vapour recovery) tại kho bãi xăng dầu
• Đường ống nạp/xả tại trạm chiết rót nhiên liệu lỏng

Trong cả bốn trường hợp trên, thiếu van chống cháy ngược đồng nghĩa với việc bạn đang để ngỏ cánh cửa cho thảm họa.

KSPC — Thương hiệu Hàn Quốc với chứng nhận FM Approval và ISO 9001

KSPC là ai?

K.S.P.C là nhà sản xuất van chống cháy ngược tại Gimpo-si, Gyeonggi-Do, Hàn Quốc — một trong số ít nhà máy châu Á đạt đồng thời chứng nhận FM Approved và ISO 9001. Toàn bộ sản phẩm được thiết kế, chế tạo và kiểm tra theo tiêu chuẩn API 2000 / BS 7244 (EN12874) và kiểm tra flashback theo nhóm IIA / IIB / IIC của EN ISO 16852 trước khi xuất xưởng.

Phần tử dập lửa (flame element) của KSPC được chế tạo từ dải băng kim loại cuộn xoắn dạng gợn sóng (spiral wound crimped ribbon), vật liệu A240-316L — chống ăn mòn vượt trội trong môi trường hoá chất.

Dòng sản phẩm Deflagration Flame Arrester của KSPC

KSPC cung cấp bốn kiểu van chống nổ bùng (deflagration) phù hợp với từng cấu hình lắp đặt:

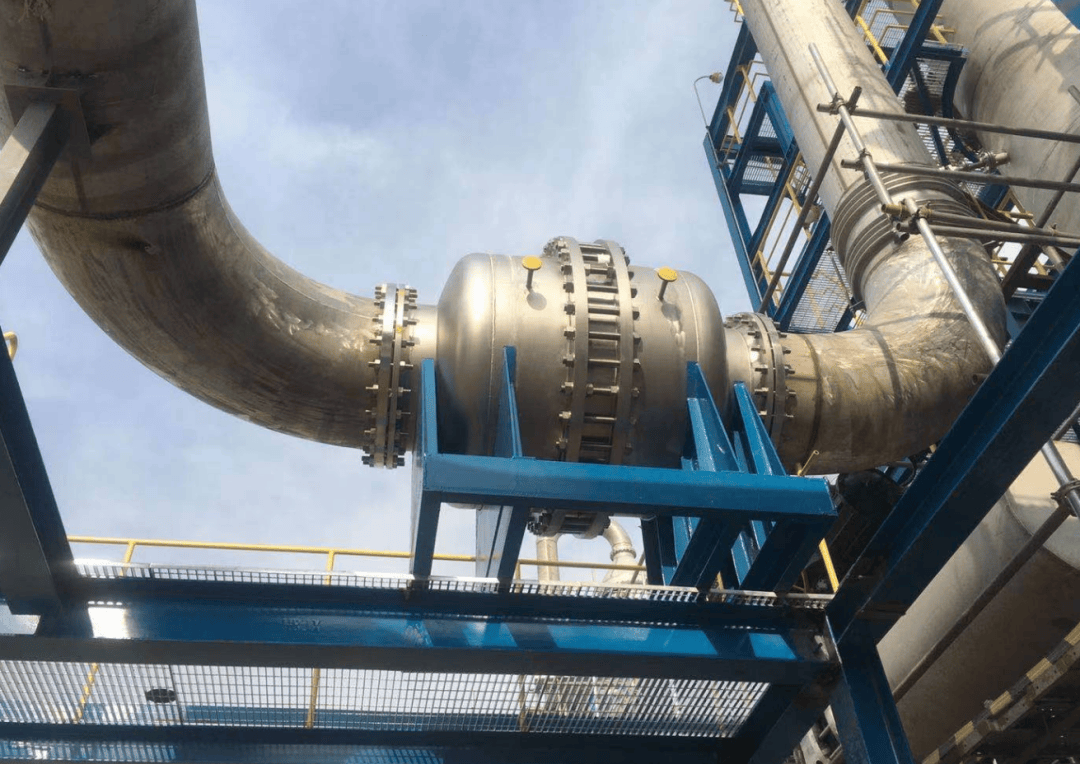

• KSFI Type — In-Line, lắp ngang hoặc đứng: Thiết kế 2 mặt bích đối xứng, không phụ thuộc chiều dòng khí, phù hợp cho đường ống dẫn khí dễ cháy đến lò đốt hoặc đường xả hơi. Body tháo lắp đơn giản gồm 5 chi tiết: Body, Element, Element Ring, Hex Bolt/Nut, Gasket.
• KSFH Type — In-Line, hiệu suất cao: Tương tự KSFI nhưng có thêm Cover để bảo vệ element bank, phù hợp môi trường có điều kiện thời tiết khắc nghiệt hoặc rung động cao.
• KSFL Type — In-Line, kết cấu nhỏ gọn: Phù hợp cho không gian lắp đặt hạn chế, element bank có thể thay thế độc lập mà không cần tháo toàn bộ body.
• KSFE Type — End-Line, lắp đầu đường ống hở: Lắp thẳng đứng tại miệng bồn, thường kết hợp cùng van thở áp suất và chân không (PVRV — Pressure Vacuum Relief Valve) theo cấu hình KSBB/KSBS/KSBG/KSGS. Đây là giải pháp tiêu chuẩn cho bồn chứa xăng dầu áp suất thấp.

Dòng sản phẩm Detonation Flame Arrester của KSPC

Khi khoảng cách từ điểm đánh lửa đến van vượt quá giới hạn cho phép của deflagration arrester, ngọn lửa có thể tăng tốc vượt quá vận tốc âm thanh — trở thành detonation. KSPC cung cấp các model chuyên xử lý tình huống này:

• KFD Type: In-line, cấu trúc flange 2 đầu, element bank dày hơn, chịu sóng áp lực detonation
• KSFLD Type: In-line, horizontal, phù hợp đường ống dẫn khí dài
• KSFD Type: Cấu trúc triple-wall, chịu áp lực detonation cực cao, thường gặp trong nhà máy hoá chất cấp độ nguy hiểm cao
• KSFM Type: End-line, kết hợp PVRV, tích hợp cơ cấu chống detonation tại miệng bồn

Chu kỳ bảo dưỡng khuyến nghị của KSPC: kiểm tra lần đầu sau 6 tháng vận hành, sau đó định kỳ ít nhất 6 tháng/lần. Khi khe quenching gap bị lão hoá hoặc biến dạng, phải thay thế toàn bộ element bank ass’y ngay lập tức để tránh nguy cơ flashback.

PROSAVE — Chứng nhận ATEX, đáp ứng API 2000 và ISO 16852:2016

PROSAVE — Khi tiêu chuẩn châu Âu sản xuất ngay tại châu Á

PROSAVE Co., Ltd., có trụ sở tại Gimhae-si, Gyeongsangnam-do, Hàn Quốc, là nhà sản xuất flame arrester được chứng nhận ATEX (European Directive 94/9/EC) và IMO — hai chứng nhận an toàn khắt khe nhất hiện nay cho thiết bị trong vùng nguy hiểm nổ. Toàn bộ sản phẩm đáp ứng API 2000 và ISO 16852:2016, đồng thời được thử nghiệm theo nhóm nổ IIA, IIB3, IIC.

PROSAVE là lựa chọn của các dự án yêu cầu chứng nhận châu Âu nhưng cần tối ưu chi phí so với nhập khẩu từ các nhà sản xuất Đức hay Hà Lan.

Dòng sản phẩm PROSAVE Flame Arrester

• FA Type — In-Line Deflagration Flame Arrester (ATEX): Phù hợp hai chiều dòng khí (bi-directional), lắp ngang hoặc đứng. Kích thước từ 25A đến 600A (FA-1 đến FA-24). Body có ba lựa chọn vật liệu: Carbon Steel, SS304, SS316/316L. Element ring và flame element đều từ SS304 hoặc SS316/316L. Trọng lượng từ 12 kg (25A) đến 340 kg (600A).
• FE Type — End-Line Deflagration Flame Arrester (ATEX): Lắp đầu đường ống hở, kích thước 25A đến 300A (FE-1 đến FE-12). Đặc điểm nổi bật: có thêm HOOD bằng SPCC để bảo vệ element khỏi mưa và bụi. Thích hợp cho bồn chứa xăng dầu ngoài trời.
• DFA Type — Unstable & Stable Detonation Flame Arrester (ATEX + IMO): Đây là sản phẩm flagship của PROSAVE. Được phê duyệt bởi IMO — tiêu chuẩn bắt buộc cho ứng dụng hàng hải và các dự án offshore. Kích thước 25A đến 600A (DFA-1 đến DFA-24). Xử lý được cả Unstable Detonation (giai đoạn flame đang tăng tốc) và Stable Detonation (flame đã đạt vận tốc siêu âm ổn định) — phạm vi bảo vệ rộng nhất trong dòng sản phẩm.
• LDFA / LDFA-E / LDFA-I Type — In-Line Liquid Detonation Flame Arrester: Đây là dòng sản phẩm chuyên biệt cho đường ống nạp/xả bồn chứa chất lỏng dễ cháy — khác hoàn toàn về nguyên lý so với gas-phase flame arrester. Khi xảy ra detonation trong đường ống, áp suất cháy được giảm tốc và chuyển hoá thành deflagration năng lượng thấp, sau đó bị dập tắt bởi lớp chất lỏng ngâm bên trong thiết bị. Phù hợp nhóm nổ IIA đến IIB3.

Tại sao chọn IWISU là đối tác cung cấp van chống cháy ngược?

Thị trường Việt Nam hiện có không ít đơn vị phân phối thiết bị an toàn đường ống. Vậy điều gì khiến IWISU khác biệt?

Kinh nghiệm QC thực tế trong ngành nhập khẩu van công nghiệp

IWISU không chỉ là đơn vị thương mại. Đội ngũ kỹ thuật của chúng tôi có kinh nghiệm trực tiếp trong việc kiểm định và nhập khẩu van công nghiệp từ Hàn Quốc và các thị trường châu Á. Chúng tôi hiểu sự khác biệt giữa một chiếc CO/CQ hợp lệ và một chứng nhận giấy tờ hình thức. Chúng tôi kiểm tra thực tế — không chỉ đọc catalog.

Tư vấn lựa chọn đúng type, đúng ứng dụng

Deflagration hay detonation? In-line hay end-line? KSPC hay PROSAVE? Câu trả lời phụ thuộc vào độ dài đường ống, nhóm khí dễ cháy (IIA/IIB/IIC), áp suất làm việc và yêu cầu chứng nhận của dự án. IWISU hỗ trợ tư vấn kỹ thuật miễn phí trước khi đặt hàng — tránh trường hợp mua nhầm sản phẩm không phù hợp ứng dụng.

Cung cấp đầy đủ hồ sơ kỹ thuật và chứng nhận xuất xứ

Mỗi lô hàng KSPC và PROSAVE do IWISU cung cấp đều đi kèm: Instruction Manual, Certificate of Origin (CO), chứng chỉ FM/ATEX/IMO (tuỳ model), datasheet kỹ thuật và kết quả kiểm tra flash back test theo EN ISO 16852.

Hỗ trợ sau bán hàng và tư vấn bảo dưỡng định kỳ

Van chống cháy ngược không phải thiết bị “lắp xong quên”. Element bank cần kiểm tra định kỳ 6 tháng, làm sạch bằng dung môi và khí nén, và thay thế ngay khi quenching gap bị biến dạng. IWISU hỗ trợ khách hàng xây dựng lịch bảo dưỡng phù hợp với điều kiện vận hành thực tế.

So sánh KSPC và PROSAVE: Chọn thương hiệu nào cho dự án của bạn?

Nếu dự án của bạn không yêu cầu chứng nhận ATEX hoặc IMO, KSPC là lựa chọn tối ưu về chi phí với chứng nhận FM Approved uy tín. Nếu dự án có yêu cầu xuất khẩu, liên doanh châu Âu, hoặc ứng dụng hàng hải — PROSAVE với chứng nhận ATEX và IMO là giải pháp phù hợp.

Ứng dụng thực tế tại Việt Nam

Trong vai trò nhà cung cấp, IWISU đã hỗ trợ các dự án lắp đặt van chống cháy ngược KSPC và PROSAVE tại nhiều phân khúc:

• Kho xăng dầu và trạm phân phối: Lắp KSFE hoặc FE Type tại miệng bồn kết hợp PVRV, đảm bảo bồn chứa xăng dầu hoạt động an toàn trong điều kiện nhiệt đới, độ ẩm cao tại Việt Nam
• Nhà máy hoá chất và dung môi: Lắp KSFI hoặc FA Type trên đường ống dẫn hơi dung môi đến lò đốt thiêu huỷ
• Nhà máy sơn và mực in: Lắp in-line flame arrester trên đường hút hơi dung môi, ngăn ngọn lửa từ thiết bị thu hồi lan ngược vào khu vực bồn chứa
• Trạm chiết rót nhiên liệu lỏng: Lắp PROSAVE LDFA Type trên đường ống nạp, bảo vệ bồn trong quá trình chiết rót không liên tục

Kết luận

Van chống cháy ngược không phải thiết bị phụ kiện có thể bỏ qua để tiết kiệm chi phí. Đây là tuyến phòng thủ cuối cùng giữa một sự cố nhỏ và một thảm hoạ nổ cháy. KSPC và PROSAVE — hai thương hiệu Hàn Quốc với tiêu chuẩn FM, ATEX và IMO — là sự đảm bảo kỹ thuật mà bạn có thể tin tưởng.

IWISU tự hào là nhà cung cấp chính thức của cả hai thương hiệu tại Việt Nam, với đội ngũ kỹ thuật am hiểu thực tế và cam kết đồng hành cùng khách hàng từ khâu tư vấn lựa chọn, cung cấp hồ sơ đầy đủ, đến hỗ trợ bảo dưỡng định kỳ.

Liên hệ IWISU để được tư vấn kỹ thuật miễn phí và báo giá chính xác theo yêu cầu dự án của bạn.

Câu hỏi thường gặp (FAQ)

1. Van chống cháy ngược KSPC và PROSAVE có phù hợp với bồn chứa dung môi hữu cơ như acetone, MEK, toluene không?

Có. Cả KSPC lẫn PROSAVE đều được thiết kế cho môi trường khí và hơi dễ cháy, bao gồm các dung môi hữu cơ phổ biến trong công nghiệp sơn, mực in và hoá chất. Cần xác định nhóm nổ (IIA/IIB/IIC) của dung môi cụ thể để chọn đúng model — IWISU hỗ trợ tư vấn này miễn phí.

2. Chu kỳ bảo dưỡng van chống cháy ngược là bao lâu?

Theo tài liệu kỹ thuật của KSPC và PROSAVE, lần kiểm tra đầu tiên nên thực hiện trong vòng 6 tháng đầu vận hành, sau đó định kỳ ít nhất 6 tháng/lần. Tần suất có thể tăng lên tùy điều kiện vận hành — môi trường nhiều bụi, dầu hoặc ẩm cao cần kiểm tra thường xuyên hơn.

3. Sự khác biệt giữa deflagration flame arrester và detonation flame arrester là gì?

Deflagration xảy ra khi ngọn lửa lan với vận tốc dưới tốc độ âm thanh — thường gặp ở đường ống ngắn hoặc bồn end-line. Detonation xảy ra khi ngọn lửa tăng tốc vượt tốc độ âm thanh trong đường ống dài, tạo sóng áp lực cực mạnh. Deflagration arrester không đủ khả năng chặn detonation — lựa chọn sai sẽ không bảo vệ được hệ thống.

4. PROSAVE DFA Type có chứng nhận IMO nghĩa là gì với dự án tại Việt Nam?

Chứng nhận IMO (International Maritime Organization) là yêu cầu bắt buộc cho thiết bị lắp trên tàu biển, kho nổi và các công trình offshore. Với dự án trên bờ tại Việt Nam, nếu không có yêu cầu IMO cụ thể thì chứng nhận ATEX là đủ. Tuy nhiên, IMO cũng là tín hiệu về độ khắt khe kiểm định — nhiều chủ đầu tư dự án lớn tại Việt Nam ưu tiên sản phẩm có IMO như một tiêu chí đảm bảo chất lượng bổ sung.

5. IWISU có hỗ trợ lắp đặt và commissioning tại công trình không?

IWISU tập trung vào tư vấn lựa chọn, cung cấp sản phẩm và hỗ sơ kỹ thuật đầy đủ. Đối với lắp đặt tại công trình, chúng tôi phối hợp với đơn vị thi công cơ khí đường ống của khách hàng và cung cấp hướng dẫn kỹ thuật chi tiết từ Instruction Manual của KSPC và PROSAVE. Liên hệ trực tiếp để thảo luận về nhu cầu cụ thể của dự án.
