Hướng Dẫn Chọn Van Cổng Đúng Chuẩn Cho Môi Chất Năm 2025

Van cổng là gì — nguyên lý hoạt động cơ bản và cách chọn van cổng đúng chuẩn

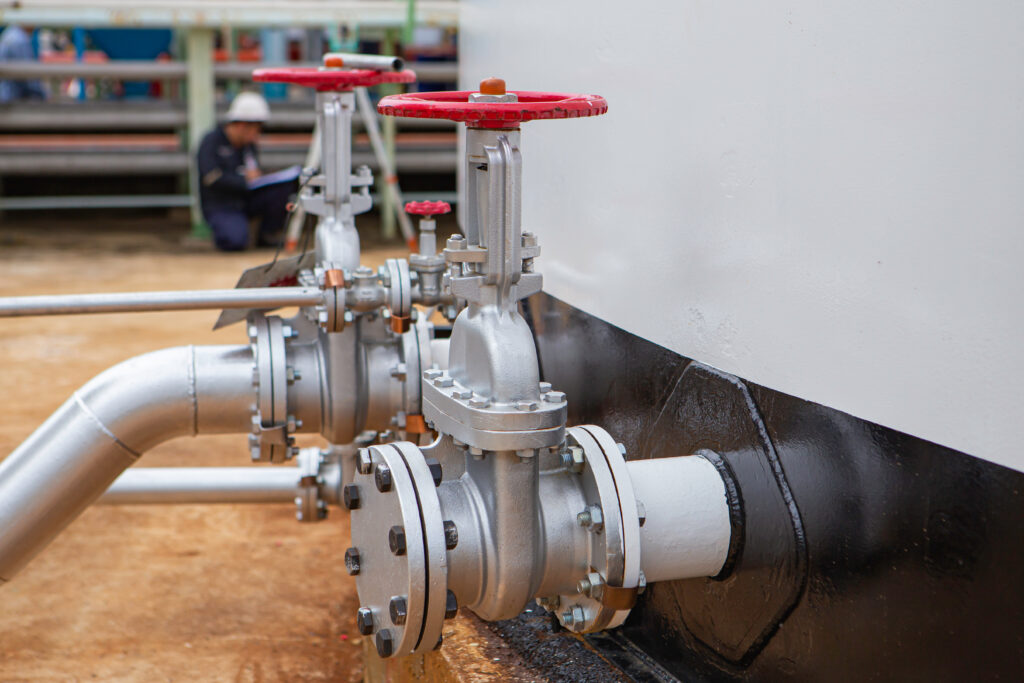

Van cổng (Gate Valve) là loại van dùng để mở hoàn toàn hoặc đóng hoàn toàn dòng chảy bằng một đĩa (cổng) di chuyển theo trục thẳng. Nghĩ đơn giản: van cổng giống như cánh cửa đóng mở khép kín trong đường ống — khi mở hết, đường ống gần như “thẳng” không cản; khi đóng, cổng áp chặt vào ghế van, ngăn chặn dòng chảy.

Xem ngay các loại Van Cổng được sử dụng trong công nghiệp tại đây

Ưu nhược điểm tổng quan của van cổng

Ưu điểm: tổn thất áp thấp khi mở hoàn toàn, kín tốt khi đóng, phù hợp cho hệ thống cần ON/OFF.
Nhược điểm: không dùng để điều tiết; đóng mở chậm; kích thước lớn và nặng hơn so với van bướm cùng kích cỡ.

Vì sao cần chọn đúng loại van cổng?

Bạn có bao giờ mua một chiếc chìa khoá vừa cửa nhưng lại dùng sai ổ? Van cũng vậy — chọn sai van sẽ dẫn đến rò rỉ, ăn mòn, tốn nhiên liệu, hoặc thậm chí hỏng hóc hệ thống. Đặc biệt trong ngành công nghiệp, chi phí cho một van sai ứng dụng có thể gấp 5–10 lần giá van: sửa chữa, dừng máy, an toàn.

Tiêu chí nền tảng khi lựa chọn van cổng

Môi chất (medium)

Câu hỏi đầu tiên: van dùng cho chất gì? Nước sạch, nước thải, hơi, dầu, khí, hay hóa chất ăn mòn?
Mỗi môi chất yêu cầu vật liệu khác nhau: inox cho môi trường ăn mòn, gang hoặc thép cho nước/không ăn mòn, Duplex/Alloy cho môi trường mài mòn/ăn mòn cao.

Áp suất và nhiệt độ làm việc

Xác định dải áp và nhiệt độ: PN16, PN25, PN40, Class 150, 300… Van cổng thân gang thường hợp cho PN16; thân thép (WCB) cho PN25–PN40; thép hợp kim và inox cho cao áp/nhiệt độ cao. Nhiệt độ làm việc cũng quyết định vật liệu gioăng và seat.

Kích thước và lưu lượng

Khi chọn van cổng, kích thước DN phải phù hợp với lưu lượng mong muốn. Van cổng thường có hệ số lưu lượng cao khi mở hoàn toàn, nhưng nếu bạn cần điều tiết thì van khác phù hợp hơn.

Tiêu chuẩn kết nối và mặt bích

JIS, ANSI, DIN — chọn theo hệ thống ống hiện có. Kết nối sai tiêu chuẩn dẫn đến phải thay mặt bích/adapter, rủi ro rò rỉ. Ghi rõ class face (raised face, RTJ), độ dày, và lỗ bulong.

Vật liệu thân, đĩa, gioăng

• Thân: Gang (GG25), Thép (WCB), Inox (304, 316), Duplex.

• Đĩa/seat: có thể mềm (NBR/EPDM) hoặc kim loại (metal seat) cho nhiệt độ cao.

• Gioăng/packing: PTFE, graphite cho nhiệt độ cao.

Kiểu ty: ty nổi (rising stem) vs ty chìm (non-rising stem)

Ty nổi cho biết trạng thái đóng/mở trực quan, dễ bảo trì; ty chìm phù hợp khi không gian trên van hạn chế.

Xem ngay Van Cổng Ty Nổi – Van Cổng Ty Chìm là gì ngay!

Hoạt động thủ công hay tự động (actuator)

Van lớn thường cần gearbox hoặc actuator (điện/khí nén). Kiểm tra tiêu chuẩn gắn (ISO5211) nếu muốn gắn actuator.

Yêu cầu bảo trì & môi trường lắp đặt

Nếu van nằm dưới nước, trong hầm hoặc nơi kín, chọn ty chìm và vật liệu chống ăn mòn. Nếu dễ tiếp cận, ty nổi giúp kiểm tra nhanh.

Ngân sách & chuỗi cung ứng

Không phải lúc nào chọn vật liệu đắt nhất là tốt nhất. Cân bằng chi phí đầu tư và tuổi thọ thực tế theo môi trường.

Chi tiết vật liệu phù hợp cho từng ứng dụng

Van Cổng Cho Nước sạch & cấp thoát nước

• Chọn van cổng thân gang hoặc WCB: với hệ thống nước sạch, thường dùng gang (GG25) hoặc WCB cho áp tới PN16–PN25.

• Seat mềm vs kim loại: Seat EPDM/NBR cho kín tốt, nhưng nếu hệ thống xử lý nước nóng (>120°C) thì cần seat kim loại hoặc vật liệu chịu nhiệt.

• Ty: Ty nổi nếu van nằm ngoài trời hoặc dễ truy cập — dễ quan sát trạng thái. Ty chìm nếu lắp ngầm hoặc trong đường ống nơi hạn chế không gian.

Van Cổng cho Hơi nóng / hơi bão hòa

• Chọn van thép (WCB) hoặc hợp kim với seat kim loại hoặc graphite packing. Vì hơi nóng dễ làm hỏng seat mềm.

• Test pressure: chú ý rating cho hơi (ASME/ANSI thường dùng) và dùng packing chịu nhiệt.

• Ty: Ty nổi phổ biến cho dễ quan sát; tuy nhiên với lò hơi không gian hạn chế có thể dùng ty chìm.

Van Cổng cho Dầu thủy lực, dầu nhiên liệu

• Vật liệu thân: thép hoặc inox nếu yêu cầu chống ăn mòn.

• Seat: seat mềm có thể được dùng nhưng phải tương thích dầu (viton, NBR).

• Bảo trì: chống rò rỉ là ưu tiên; kiểm tra packing thường xuyên.

Van Cổng cho Hóa chất ăn mòn / axit, kiềm

• Chọn inox cao cấp (316/316L), Duplex hoặc vật liệu hợp kim như Hastelloy tùy độ ăn mòn.

• Seat: PTFE hoặc PFA lót (lined valve) nếu hóa chất ăn mòn mạnh.

• Lưu ý: đôi khi cần van lót (liners) hoặc van bằng nhựa kỹ thuật PVDF/PP cho axit mạnh.

Khí (NG, CNG, khí công nghiệp)

• Kín cực kỳ quan trọng: chọn van có seat và packing phù hợp với khí (Viton/PTFE).

• Áp suất: kiểm tra class rating và kết cấu thân chịu nén.

• An toàn: cân nhắc thiết kế để giảm rò rỉ, và gắn kèm khóa an toàn nếu cần.

Van cổng dùng cho PCCC (sprinkler, fire systems)

• Van cổng PCCC thường theo tiêu chuẩn riêng (UL/FM), thường dùng ty nổi, thân gang sơn phủ chống gỉ, bonnet có seal chống rò.

• Yêu cầu: hoạt động nhanh, dễ kiểm tra, thường có tamper switch cho hệ thống giám sát.

Khi nào nên chọn van khác thay vì van cổng?

Yêu cầu điều tiết lưu lượng — chọn van cầu hoặc van bướm

Nếu bạn cần tinh chỉnh lưu lượng, van cổng không phải lựa chọn tốt. Van cầu (globe valve) được thiết kế để điều tiết. Van bướm có thể điều tiết thô với phản hồi nhanh.

Hạn chế không gian và trọng lượng — van bướm hoặc van bi

Van bướm nhẹ, nhỏ gọn, phù hợp cho kích thước lớn nơi cần tiết kiệm không gian. Van bi (ball valve) cho đóng mở nhanh và kín tốt cho kích thước nhỏ–vừa.

Yêu cầu đóng/ngắt cực nhanh hoặc kín tuyệt đối — van bi, van an toàn

Van bi có khả năng đóng/ngắt gần như lập tức và kín tốt, phù hợp cho ứng dụng cần shut-off gấp.

Tìm hiểu ngay Tại Sao Van Cổng Không Thể Dùng Để Điều Tiết Lưu Lượng

Tiêu chí chọn ty nổi hay ty chìm trong thực tế

Ưu/nhược ty nổi (Rising Stem)

Ưu: dễ quan sát trạng thái, dễ bảo trì packing, phù hợp cho van lắp trên mặt đất.
Nhược: chiếm không gian theo phương đứng, dễ bị ăn mòn ty nếu môi trường ngoài trời.

Ưu/nhược ty chìm (Non-Rising Stem)

Ưu: không chiếm không gian trên cao, phù hợp cho khu vực hẹp/đường ngầm. Ty không lộ ra môi trường nên bền hơn.
Nhược: khó quan sát trạng thái đóng/mở, bảo trì packing khó hơn.

Quy tắc áp dụng theo ngành

• Lắp ngoài trời, khu vực dễ kiểm tra → ty nổi.

• Lắp dưới mặt nền, trong hầm, hoặc nơi cần tiết kiệm khoảng không → ty chìm.

Cách đọc ký hiệu trên thân van & chọn theo tiêu chuẩn

JIS, ANSI/ASME, DIN: khác nhau chỗ nào?

JIS phổ biến tại Nhật/Á Đông; ANSI/ASME (Class 150/300) phổ biến ở Mỹ; DIN ở Châu Âu. Chú ý chuẩn lỗ bulong, đường kính bích, áp suất danh định — phải khớp với hệ thống hiện có.

Lưu ý khi đọc mã vật liệu (WCB, CF8, CF8M, 316, 304)

• WCB: Carbon steel (thép đúc) — phổ biến, giá hợp lý.

• CF8 / CF8M: tương đương inox 304 / 316 — CF8M = 316L (chống ăn mòn tốt hơn).

• 316/316L: dùng cho môi trường ăn mòn.
  Luôn kiểm tra kèm theo spec sheet nhà sản xuất để biết nhiệt độ, áp suất, chứng chỉ.

Lắp đặt, kiểm tra nhập kho và QC trước khi bàn giao

Checklist QC nhanh

• Kiểm tra kiểu (ty nổi/chìm), kích thước DN, class.

• Kiểm tra vật liệu & tem: thân, đĩa, packing.

• Kiểm tra mặt bích và lỗ bulong, bề mặt ren.

• Kiểm tra dấu hiệu test: hydro test (thông số), certificate kèm theo.

Test hydro và kiểm tra bề mặt

Luôn yêu cầu test hydro theo tiêu chuẩn (ví dụ 1.5×PN). Kiểm tra bề mặt và sơn phủ, đảm bảo không có rỗ, nứt, hay tạp chất bên trong.

FAQ — 5 câu hỏi thường gặp

1. Van cổng có dùng để điều tiết lưu lượng được không?
Không phải lựa chọn tối ưu. Van cổng thiết kế để đóng/mở hoàn toàn; nếu cần điều tiết chính xác, nên dùng van cầu (globe valve) hoặc van bướm với bộ điều khiển phù hợp.

2. Nên chọn ty nổi hay ty chìm cho hệ thống ngầm?
Chọn ty chìm cho hệ ngầm hoặc nơi không gian trên van bị hạn chế; ty chìm giúp tránh ăn mòn ty do môi trường. Nếu cần quan sát trạng thái dễ dàng, chọn ty nổi.

3. Van cổng thân gang có dùng cho hơi nóng được không?
Không khuyến khích nếu nhiệt độ cao; thân gang thường dùng cho nước. Với hơi nóng, nên chọn van thép (WCB) hoặc van hợp kim chịu nhiệt cùng seat kim loại.

4. Làm sao để biết van cổng có phù hợp với mặt bích hiện có?
Đối chiếu tiêu chuẩn: JIS/ANSI/DIN, đường kính ngoài bích, số lỗ bulong, và class (PN/CL). Nếu không khớp, cần adapter hoặc thay bích.
