Hệ thống van và đường ống trên tàu thủy vận hành trong môi trường khắc nghiệt hơn nhiều so với nhà máy trên đất liền. Không gian lắp đặt hạn chế, rung động liên tục, biến dạng thân tàu và môi trường biển ăn mòn tạo ra những yêu cầu kỹ thuật đặc thù. Bài viết phân tích toàn diện các yếu tố cơ học, vật liệu và tiêu chuẩn đăng kiểm ảnh hưởng trực tiếp đến độ bền và an toàn hệ thống.
Không Gian Lắp Đặt Hạn Chế Khi Tính Toán Để Lắp Đặt Đường Ống Khi Đóng Tàu

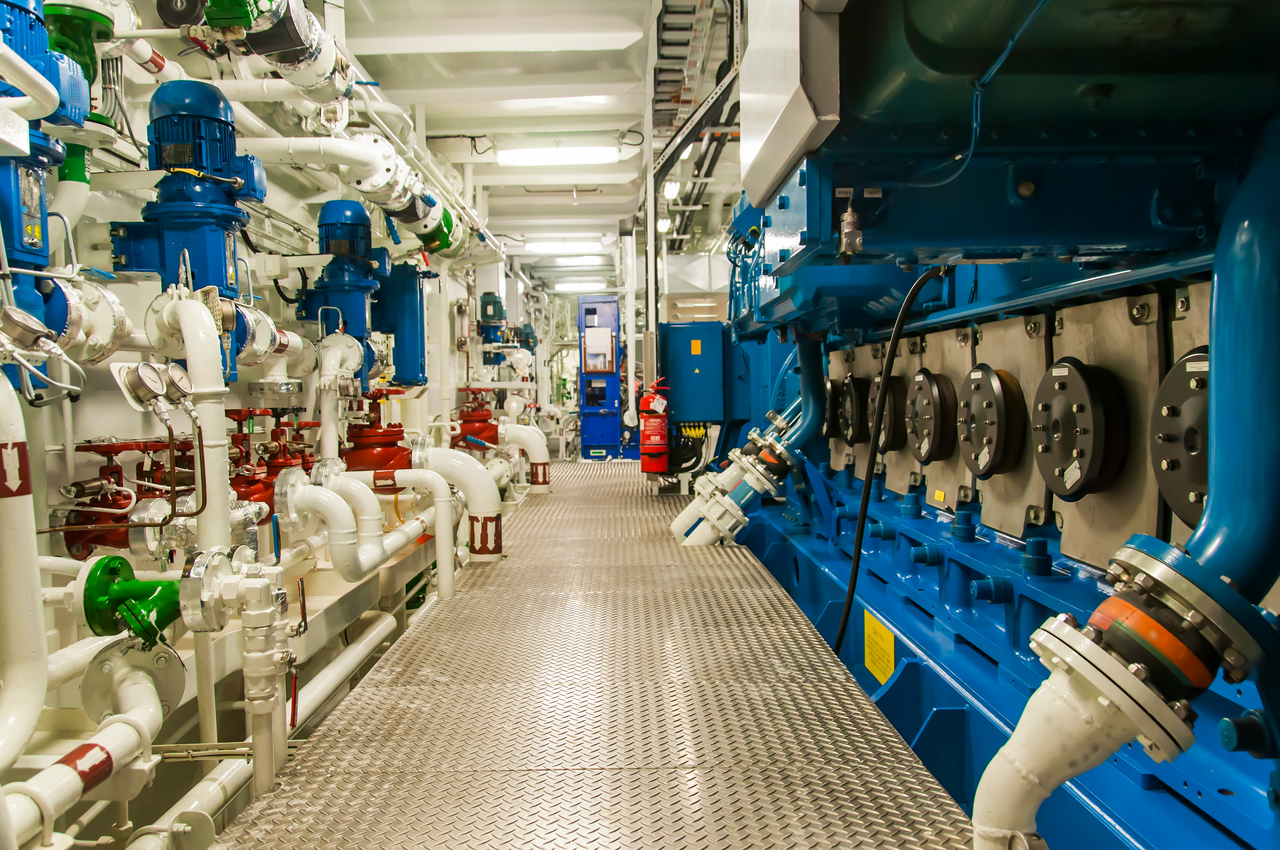

Nếu bạn từng bước vào buồng máy tàu biển, bạn sẽ hiểu ngay: không có khái niệm “khoảng trống dư thừa”.
Khác với nhà máy trên đất liền có mặt bằng rộng, trên tàu, mọi thứ bị nén lại trong một khối thép di động. Đường ống phải luồn qua vách ngăn, xuyên sàn, tránh động cơ, né máng cáp và không được ảnh hưởng đến kết cấu thân tàu.
Trong môi trường đó, kỹ sư không chỉ thiết kế ống – họ đang giải một bài toán không gian 3D cực kỳ phức tạp.
Một hệ thống ống trên tàu thường phải đảm bảo:
-
Không xảy ra xung đột (clash) với hệ thống điện và HVAC
-
Vẫn giữ được độ dốc thoát nước cần thiết
-
Đảm bảo khoảng cách bảo trì tối thiểu
-
Không làm suy yếu kết cấu chịu lực
Chỉ cần sai vài milimet, việc sửa chữa sau khi đóng tàu gần như là ác mộng.
Môi Trường Biển – Cơ Chế Ăn Mòn Khắc Nghiệt Nhất
Trên đất liền, ăn mòn đã là vấn đề. Nhưng ngoài biển, nó là “kẻ hủy diệt thầm lặng”.
Hơi muối trong không khí bám vào mọi bề mặt kim loại. Độ ẩm cao và gió biển tạo điều kiện cho phản ứng oxy hóa diễn ra liên tục. Nếu không có lớp bảo vệ đúng chuẩn, thép carbon có thể xuống cấp rất nhanh.
Tuy nhiên, nguy hiểm hơn là ăn mòn từ bên trong. Nước biển được sử dụng cho nhiều mục đích vận hành. Muối, vi sinh vật và tạp chất khoáng tạo thành môi trường điện hóa lý tưởng cho ăn mòn cục bộ.
Vì vậy, lựa chọn vật liệu cho hệ thống nước biển thường ưu tiên:
-
Đồng – Niken (CuNi)
-
Ống composite GRP
-
Thép có lớp lót epoxy hoặc cao su bên trong
Việc tiết kiệm sai chỗ trong khâu vật liệu có thể khiến chủ tàu trả giá bằng chi phí thay thế gấp nhiều lần sau vài năm.
Rung Động Và Biến Dạng Thân Tàu – Yếu Tố Mà Các Nhà Máy Không Có
Một nhà máy đứng yên trên nền bê tông. Con tàu thì không.
Khi tàu đi trên sóng, thân tàu bị uốn dọc. Hiện tượng này gọi là hogging (cong lên ở giữa) và sagging (võng xuống ở giữa). Hãy tưởng tượng thân tàu như một cây thước thép dài hàng trăm mét đang liên tục uốn cong theo nhịp sóng.
Đường ống gắn cố định vào kết cấu đó phải “sống chung” với sự biến dạng này.
Ngoài ra, động cơ chính và máy phát điện tạo ra rung động liên tục. Nếu hệ thống giá đỡ và khớp nối không được thiết kế đúng, kim loại sẽ xuất hiện vết nứt mỏi.
Giải pháp kỹ thuật thường áp dụng:
-
Bố trí đoạn uốn chữ U để hấp thụ giãn nở
-
Sử dụng expansion joint tại các vị trí nhạy cảm
-
Lắp pipe support có lớp giảm chấn
Nếu bỏ qua các yếu tố này, hệ thống có thể hỏng không phải vì áp suất, mà vì mỏi cơ học.
Tích Hợp Đa Hệ Thống – Một Thành Phố Thu Nhỏ
Một con tàu không chỉ vận chuyển hàng hóa. Nó vừa là nhà máy điện, vừa là khu sinh hoạt, vừa là hệ thống an toàn độc lập giữa đại dương.
Điều đó khiến hệ thống ống phải phục vụ nhiều mục đích khác nhau trong cùng một không gian hạn chế.
Các nhóm hệ thống chính bao gồm:
-
Hệ thống công nghệ: dầu FO, DO, dầu nhờn, nước làm mát
-
Hệ thống an toàn: chữa cháy nước, foam, CO2
-
Hệ thống sinh hoạt: nước ngọt, nước xám, nước đen
Ngoài ra còn có hệ thống thủy lực điều khiển cơ cấu cơ khí và hệ thống thông hơi cho các két chứa.
Sự đa dạng này khiến việc phân loại vật liệu, áp suất thiết kế và yêu cầu kiểm tra trở nên phức tạp hơn rất nhiều so với nhà máy thông thường.
Tiêu Chuẩn Đăng Kiểm Đặc Biệt Của Tàu Thủy
Không giống công trình dân dụng, hệ thống ống trên tàu bắt buộc phải tuân thủ quy định của tổ chức đăng kiểm.
Tại sao lại nghiêm ngặt như vậy? Vì giữa đại dương, không có đội cứu hộ kỹ thuật nào có thể tiếp cận ngay lập tức.
Các yêu cầu phổ biến bao gồm:
-
Thử áp lực theo hệ số an toàn quy định
-
Kiểm tra không phá hủy mối hàn (UT, RT)
-
Yêu cầu chống cháy khi xuyên vách ngăn
Đặc biệt, đường ống xuyên qua vách chống cháy phải có giải pháp ngăn lửa lan truyền giữa các khoang. Nếu một khoang bốc cháy, lửa không được phép đi theo đường ống sang khu vực khác.
Đăng kiểm không chỉ kiểm tra sản phẩm. Họ kiểm tra toàn bộ quy trình chế tạo và lắp đặt.
So Sánh Với Hệ Thống Trên Đất Liền – Khác Biệt Cốt Lõi
Nếu so sánh trực tiếp, bạn sẽ thấy sự khác biệt rất rõ:
Trên đất liền, hệ thống ống chủ yếu đối mặt với áp suất và nhiệt độ.
Trên tàu, hệ thống ống phải đối mặt với áp suất, nhiệt độ, rung động, biến dạng kết cấu và môi trường ăn mòn biển cùng lúc.
Nói cách khác, mức độ rủi ro tổng hợp cao hơn đáng kể.
Đó là lý do tại sao cùng một loại van, khi dùng cho tàu biển, thường yêu cầu chứng chỉ vật liệu và tiêu chuẩn sản xuất cao hơn.
Những Lưu Ý Khi Lựa Chọn Van Cho Tàu Thủy
Chọn van cho tàu không thể chỉ dựa vào giá.
Bạn cần cân nhắc:
-
Khả năng chống ăn mòn trong môi trường biển
-
Độ bền mỏi khi chịu rung động
-
Tương thích với tiêu chuẩn đăng kiểm
-
Dễ bảo trì trong không gian hạn chế
Một van không đạt chuẩn có thể gây rò rỉ dầu hoặc nước biển giữa đại dương. Và khi đó, chi phí khắc phục không chỉ là tiền – mà còn là rủi ro an toàn.
Kết Luận
Hệ thống van và đường ống trên tàu thủy vận hành trong một môi trường mà hầu hết hệ thống công nghiệp trên đất liền không phải đối mặt: không gian chật hẹp, ăn mòn biển liên tục, rung lắc không ngừng và biến dạng kết cấu theo sóng.
Chính sự kết hợp của các yếu tố này tạo nên tính đặc thù cao của ngành đóng tàu. Hiểu đúng điều kiện vận hành không chỉ giúp thiết kế chính xác hơn, mà còn giúp lựa chọn vật liệu và thiết bị phù hợp ngay từ đầu – tránh chi phí sửa chữa đắt đỏ về sau.
Trong ngành hàng hải, sai sót nhỏ có thể dẫn đến hậu quả lớn. Và hệ thống ống chính là “mạch máu” không được phép mắc lỗi.
FAQs
1. Vì sao môi trường biển gây ăn mòn mạnh hơn trên đất liền?
Do hơi muối và độ ẩm cao tạo môi trường điện hóa liên tục cho phản ứng oxy hóa.
2. Hogging và sagging có ảnh hưởng lâu dài không?
Có. Chúng gây mỏi vật liệu và có thể dẫn đến nứt gãy nếu không thiết kế co giãn phù hợp.
3. Vì sao phải kiểm tra siêu âm mối hàn trên tàu?
Để đảm bảo không có khuyết tật ẩn, vì sửa chữa ngoài khơi rất khó khăn.
4. Có thể dùng van công nghiệp thông thường cho tàu không?
Chỉ khi đáp ứng đầy đủ yêu cầu vật liệu và chứng chỉ đăng kiểm.
5. Yếu tố quan trọng nhất khi chọn vật liệu cho hệ thống nước biển là gì?
Khả năng chống ăn mòn điện hóa và chống bám sinh vật biển.
