Một hệ thống thu hồi nước ngưng không đơn giản chỉ gồm bẫy hơi, một bồn chứa và một chiếc bơm đưa nước về lò hơi.

Tùy cách nhà máy sử dụng hơi, áp suất vận hành, vị trí thiết bị, nhiệt độ nước ngưng, áp suất đường hồi và yêu cầu tiết kiệm năng lượng, một hệ thống có thể chỉ cần bồn thu hồi + bơm điện, nhưng cũng có thể phát triển thành một mạng kín gồm bẫy hơi, van chặn, van một chiều, bơm bẫy, bình tách hơi flash, van an toàn, van điều áp và hệ thống tự động phân dòng nước ngưng nhiễm bẩn.

Bộ Năng lượng Hoa Kỳ khuyến nghị tăng tỷ lệ nước ngưng quay trở lại lò hơi bởi dòng nước này vẫn còn nhiệt, đã được xử lý và giúp giảm đồng thời nhiên liệu, nước bổ sung, hóa chất và lượng nước phải xả bỏ. Trong ví dụ của DOE, nhiệt còn lại trong nước ngưng có thể vượt 10% tổng năng lượng hữu ích của hệ hơi.

Do đó câu hỏi quan trọng không chỉ là:

“Hệ thống thu hồi nước ngưng gồm những gì?”

mà còn là:

“Với điều kiện của nhà máy này, thiết bị nào thực sự cần và tại sao?”

Một hệ thống thu hồi nước ngưng hoàn chỉnh đi theo đường nào?

Một chu trình điển hình có thể hình dung:

Thiết bị sử dụng hơi
→ cụm bẫy hơi
→ đường gom nước ngưng
→ bồn thu hồi hoặc bình flash
→ bơm nước ngưng / bơm cơ khí
→ bồn khử khí hoặc bồn nước cấp
→ lò hơi

GESTRA mô tả các condensate return unit thực tế dưới dạng bồn thu hồi + bơm điện hoặc bơm cơ khí + hệ điều khiển, sau đó lựa chọn cấu hình theo điều kiện của steam plant.

Nhưng giữa các đoạn của chu trình này còn nhiều van có nhiệm vụ cô lập, bảo vệ và điều hướng dòng chảy.

Những van và thiết bị nào thường có trong hệ thống?

Không phải tất cả hệ thống đều phải lắp toàn bộ danh sách dưới đây. Có thể chia thành thiết bị cốt lõi và thiết bị bổ sung theo điều kiện vận hành.

Các station thương mại của Spirax Sarco hiện cũng thể hiện rất rõ logic này: một steam trap station có thể tích hợp van chặn trước/sau, lọc và van một chiều, thay vì coi bẫy hơi là một thiết bị đứng độc lập.

Cụm bẫy hơi thường gồm những gì?

Một cụm phổ biến có thể bố trí:

Van chặn → Lọc Y → Bẫy hơi → Van một chiều → Van chặn

Tùy sản phẩm, một số chức năng có thể được tích hợp chung thành một steam trapping station.

Van chặn giúp kỹ thuật viên cô lập cụm khi bảo dưỡng. Lọc Y ngăn cặn hàn, gỉ đường ống hoặc tạp chất làm hỏng seat của bẫy. Van một chiều đặc biệt quan trọng nếu condensate xả vào đường hồi có áp suất ngược hoặc phải nâng lên cao.

Spirax Sarco và Armstrong đều có trapping station tích hợp isolation valve và strainer; một số thiết kế bổ sung check valve hoặc test/blowdown valve.

Bypass không phải lúc nào cũng cần. Với một số hệ thống yêu cầu chạy liên tục có thể bố trí bypass, nhưng việc bypass bẫy hơi không được quản lý tốt có thể tạo đường thoát trực tiếp cho hơi sống. Armstrong vì vậy khuyến nghị tránh bypass nếu quy trình không thực sự yêu cầu vận hành liên tục.

Chọn loại bẫy hơi nào?

Không có một loại bẫy phù hợp với mọi vị trí.

Bẫy hơi phao

Thường phù hợp với thiết bị sinh nước ngưng liên tục như:

• bộ trao đổi nhiệt;
• nồi gia nhiệt;
• thiết bị sấy;
• process heater.

Ưu điểm quan trọng là khả năng xả condensate liên tục và phản ứng tốt với tải thay đổi.

Bẫy hơi nhiệt động

Có kết cấu nhỏ gọn, thường gặp tại:

• drip leg đường hơi;
• steam main;
• separator drain;
• một số tuyến tracing.

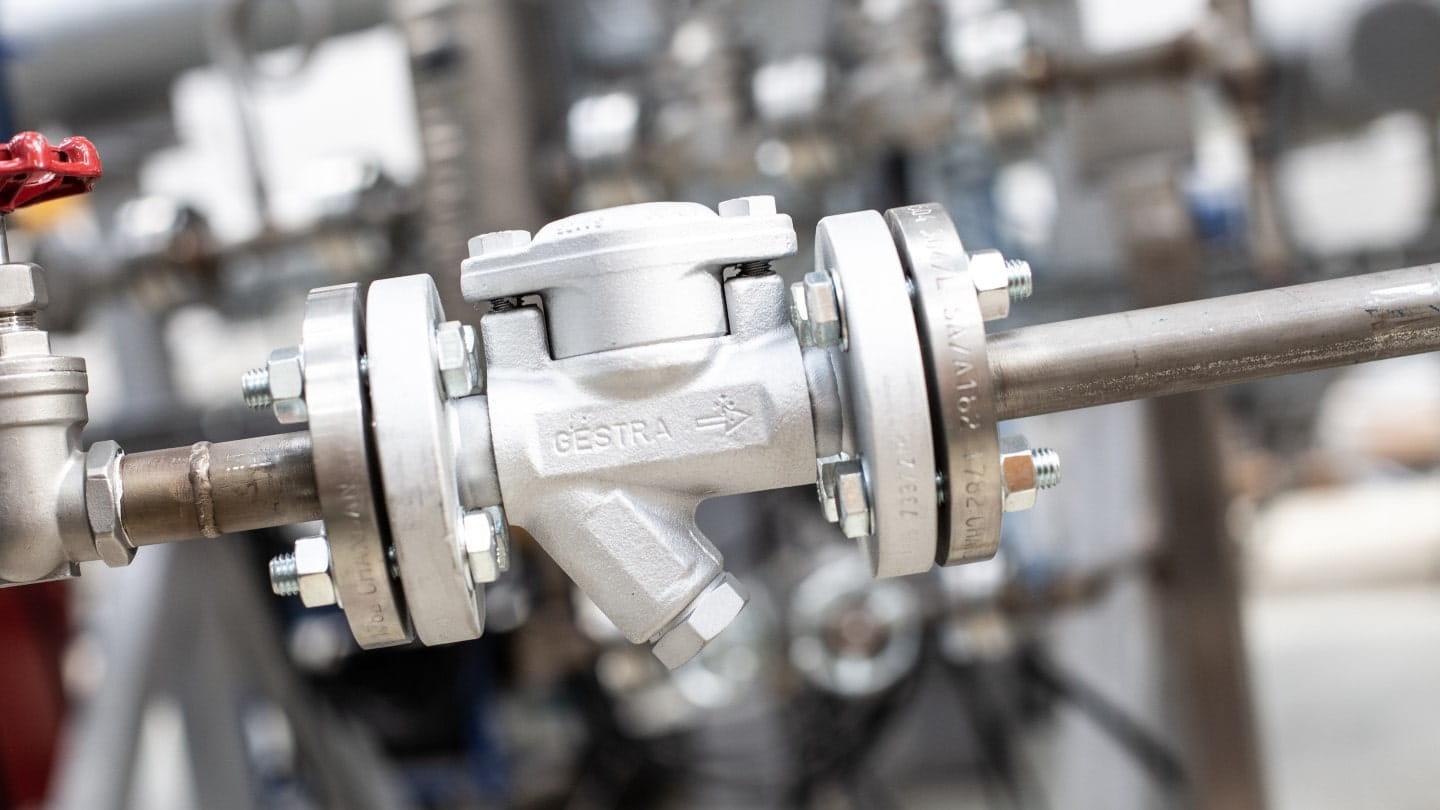

Bẫy hơi nhiệt tĩnh

Thường được sử dụng khi đặc tính xả khí hoặc xả nước ngưng dưới nhiệt độ bão hòa phù hợp với ứng dụng.

Vì vậy bẫy hơi phải chọn theo tải nước ngưng và chênh áp, không chỉ theo DN đường ống.

Đây cũng là lý do một hệ thống dùng nhiều loại bẫy hơi cùng lúc là hoàn toàn bình thường.

Van một chiều nằm ở đâu trong hệ thống?

Van một chiều có thể xuất hiện tại nhiều vị trí:

• sau bẫy hơi;
• đầu hút/đẩy của bơm;
• nhánh nhập vào condensate header;
• tuyến có chênh cao;
• các cụm bơm cơ khí hoạt động theo chu kỳ.

Nếu thiếu check valve ở vị trí cần thiết, áp suất từ header có thể đẩy nước ngưng ngược về thiết bị đang dừng, làm giảm khả năng thoát condensate hoặc gây hoạt động không ổn định.

Van chặn nên dùng loại nào?

Van chặn phục vụ một mục tiêu đơn giản:

cô lập thiết bị để sửa chữa mà không phải dừng toàn bộ hệ thống.

Có thể sử dụng van cầu, van bi hoặc các loại isolation valve khác tùy:

• áp suất;
• nhiệt độ;
• connection;
• yêu cầu rò rỉ;
• tần suất vận hành.

Ở những tuyến steam/condensate nhiệt độ cao cần hạn chế rò rỉ qua stem, van cầu bellows seal là một lựa chọn đáng xem xét.

Ở những tuyến nhỏ nhưng áp suất cao, có thể chuyển sang van thép rèn A105/A105N, F11, F22… Class 800/1500 nếu specification yêu cầu.

Đây là vị trí rất tự nhiên để liên kết các dòng BVALVE bellows sealed và DEV/DKM hoặc Bonney Forge của IWISU vào hệ thống thay vì để mỗi product page đứng riêng.

Vì sao hệ thống nhà máy này khác nhà máy khác?

Đây là phần mà phần lớn bài tiếng Việt hiện tại chưa đi sâu.

Không có một “condensate recovery skid chuẩn” áp cho mọi nhà máy.

Khác biệt chủ yếu nằm ở cách tạo động lực đưa nước ngưng trở lại boiler house và lượng năng lượng mà nhà máy muốn giữ lại.

Cấu hình 1: Thu hồi bằng trọng lực hoặc bồn hở đơn giản

Đây là cấu hình đơn giản nhất.

Thiết bị → bẫy hơi → đường hồi → bồn hở

Nếu bồn nằm thấp và áp suất phía trước bẫy đủ thắng áp suất đường hồi, condensate có thể tự chảy về.

Ưu điểm:

• đầu tư thấp;
• ít thiết bị;
• dễ vận hành.

Nhược điểm:

• dễ thất thoát hơi flash tại bồn hở;
• nhiệt độ nước ngưng giảm;
• phụ thuộc nhiều vào cao độ và áp suất;
• không phù hợp mọi thiết bị điều khiển modulating.

Phù hợp với nhà máy nhỏ hoặc những tuyến có điều kiện thủy lực thuận lợi.

Cấu hình 2: Bồn thu hồi + bơm điện

Đây là một trong những cấu hình thông dụng nhất:

Condensate → vented receiver → electric pump → feedwater tank

GESTRA hiện cung cấp cả condensate return unit dùng electric pump lẫn mechanical steam-powered pump, cho thấy hai phương án đều có phạm vi sử dụng riêng.

Bơm điện phù hợp khi:

• nước ngưng được gom ổn định;
• có điện;
• NPSH đủ;
• nhiệt độ nước ngưng nằm trong giới hạn bơm;
• không có yêu cầu đặc biệt về khu vực cháy nổ.

Các hệ lớn có thể dùng biến tần để điều khiển mức và lưu lượng ổn định hơn.

Điểm phải kiểm tra kỹ là cavitation. Nước ngưng càng nóng thì áp suất hơi bão hòa càng cao, khiến margin NPSH của bơm ly tâm giảm.

Cấu hình 3: Bơm cơ khí hoặc Pump-Trap

Ở thiết bị trao đổi nhiệt có van điều khiển hơi, áp suất steam-side không cố định.

Khi tải giảm, control valve đóng nhỏ lại khiến áp suất trong thiết bị giảm. Nếu áp suất này xuống thấp hơn back pressure của đường hồi:

ΔP qua bẫy ≤ 0

thì bẫy hơi dù không hỏng cũng không thể đẩy condensate ra.

Đây là Stall.

Spirax Sarco khuyến nghị automatic pump-trap trong các trường hợp condensate phải được nâng lên và áp suất quá trình biến đổi khiến chênh áp qua trap không còn đủ.

Một Pump-Trap có thể:

• hoạt động như bẫy hơi khi đủ ΔP;
• chuyển sang chế độ bơm khi thiếu ΔP.

Cấu hình này đặc biệt đáng xem xét tại:

• heat exchanger;
• calorifier;
• reboiler;
• process heater;
• dây chuyền tải biến thiên mạnh.

Cấu hình 4: Hệ kín có thu hồi hơi flash

Khi condensate từ vùng áp suất cao giảm xuống vùng áp suất thấp, một phần nước sẽ bốc hơi thành flash steam.

Nếu xả vào bồn hở, phần hơi này thường thoát ra vent.

Nếu lượng nhiệt đủ lớn và nhà máy có tải sử dụng hơi áp thấp, có thể bổ sung:

High-pressure condensate → Flash Vessel

Sau đó:

Flash steam → LP steam user

và:

Condensate → pump/receiver → feedwater tank

Đây thường là hệ có CAPEX và yêu cầu thiết kế cao hơn nhưng khả năng giữ lại năng lượng cũng cao hơn.

Điều gì quyết định chọn cấu hình?

1. Áp suất hơi và back pressure

Đây là thông số đầu tiên cần biết.

Nếu:

P thiết bị > P đường hồi

đủ lớn → trap có thể xả bình thường.

Nếu khoảng chênh quá nhỏ hoặc đổi dấu → phải xem xét pumping.

Back pressure còn bao gồm:

• áp suất trong return header;
• chênh cao;
• tổn thất qua pipe/fitting/valve.

2. Lưu lượng nước ngưng

Một heater nhỏ và một paper machine có thể khác nhau hàng chục hoặc hàng trăm lần về condensate load.

Lưu lượng quyết định:

• trap capacity;
• line size;
• receiver volume;
• pump size;
• flash vessel size.

GESTRA yêu cầu khi chọn condensate return system phải biết loại steam consumer, lượng condensate, operating pressure/temperature và back pressure đường đẩy.

3. Tải ổn định hay biến thiên

Thiết bị ON/OFF và thiết bị có control valve modulating có hành vi hoàn toàn khác nhau.

Tải biến thiên lớn làm tăng nguy cơ:

• Stall;
• condensate backing-up;
• temperature hunting;
• water hammer.

Do đó cùng là “heat exchanger” nhưng hệ này có thể dùng trap thông thường, hệ khác lại cần Pump-Trap.

4. Nhiệt độ nước ngưng

Nước càng nóng càng có giá trị năng lượng.

Nhưng đồng thời:

• dễ phát sinh flash steam hơn;
• tăng nguy cơ cavitation với bơm điện;
• yêu cầu vật liệu và seal phù hợp hơn.

DOE coi việc giữ condensate nóng là một phần quan trọng của bài toán tiết kiệm năng lượng.

5. Có thể tận dụng hơi flash hay không?

Thu được flash steam chưa chắc có nghĩa là đáng đầu tư hệ flash recovery.

Phải có một tải hơi áp suất thấp tương đối ổn định để sử dụng nó.

GESTRA lưu ý việc dùng flash steam thuận lợi trong hệ có nhiều cấp áp suất; lượng hơi flash sinh ra cũng không tự điều chỉnh theo nhu cầu tải thấp áp.

Vì vậy quyết định phải dựa trên cả nguồn flash lẫn nơi tiêu thụ flash.

6. Nguy cơ nước ngưng bị nhiễm bẩn

Đây là yếu tố làm thay đổi build rất lớn giữa các ngành.

Nước ngưng từ một heater gia nhiệt nước sạch và condensate từ heat exchanger chứa:

• dầu;
• hóa chất;
• đường;
• sữa;
• dung môi;

không thể được xử lý giống nhau.

Spirax Sarco có hệ condensate contamination detection dùng sensor conductivity và van phân dòng để tự động đưa condensate nghi nhiễm ra drain thay vì về boiler feedtank.

Armstrong cũng có case study refinery sử dụng hệ giám sát và tự động divert condensate khi phát hiện nhiễm dầu.

7. Chi phí đầu tư và yêu cầu vận hành

Không phải hệ tốt nhất về mặt năng lượng luôn là hệ phù hợp nhất về kinh tế.

Có thể hình dung:

DOE không đưa ra một thời gian hoàn vốn cố định cho mọi dự án mà khuyến nghị tính riêng chi phí hệ thống và lợi ích từ nhiên liệu, nước, hóa chất và xử lý nước thải trước khi đầu tư.

Đây là cách tiếp cận hợp lý hơn việc khẳng định mọi hệ condensate đều phải xây cấu hình phức tạp nhất.

Cấu hình thay đổi theo ngành như thế nào?

Thực phẩm & đồ uống

Đặc điểm thường gặp:

• nhiều heat exchanger;
• tải thay đổi;
• batch process;
• nguy cơ sản phẩm lọt vào condensate.

Cấu hình thường đáng xem xét:

Float Trap → Pump-Trap nếu Stall → Condensate Header → Monitoring/Diverter → Return

Hệ thống monitoring có ý nghĩa lớn nếu condensate tiếp xúc gián tiếp với đường, sữa, dầu thực vật hoặc nguyên liệu khác.

Dược phẩm và công nghệ sinh học

Nếu là clean steam/pure steam, yêu cầu vệ sinh có thể khác hoàn toàn utility steam.

Các thiết bị có thể cần:

• inox 316L;
• sanitary trap;
• Tri-clamp;
• self-draining design;
• vật liệu seal phù hợp tiêu chuẩn vệ sinh.

Không nên lấy một steam trap gang của utility steam để áp dụng mặc định sang clean steam service.

Hóa chất và hóa dầu

Các câu hỏi quan trọng thường là:

• condensate có khả năng nhiễm hóa chất không?
• môi trường có thuộc hazardous area?
• áp suất/nhiệt độ bao nhiêu?
• yêu cầu fugitive emission thế nào?

Một số vị trí có thể ưu tiên:

• bellows sealed globe valve;
• forged isolation valve;
• safety valve;
• automatic dump/diverter valve;
• hệ giám sát contamination.

Nhưng các thiết bị này phải lựa chọn theo specification cụ thể chứ không phải mọi chemical plant đều sử dụng giống nhau.

Giấy, dệt và các dây chuyền dùng nhiều hơi

Đặc trưng là tải condensate lớn và thường tồn tại nhiều cấp áp suất.

Khi đó:

• flash recovery;
• high-capacity trap;
• pressurised return;
• condensate pump có capacity lớn

trở nên đáng quan tâm hơn.

Nhiệt điện và hệ hơi áp suất cao

Các tuyến condensate và steam có thể yêu cầu:

• pressure class cao;
• forged valve;
• alloy material;
• high-temperature trim;
• pressurised closed return.

Đây là vùng mà các sản phẩm van cầu thép rèn, van một chiều thép rèn và van chặn Class 800/1500 có thể liên kết rất tự nhiên với cluster nước ngưng.

Một hệ thống thu hồi nước ngưng không chỉ có “bẫy hơi”

Nếu nhìn riêng từng sản phẩm:

bẫy hơi là một sản phẩm
van một chiều là một sản phẩm
van cầu là một sản phẩm
lọc Y là một sản phẩm.

Nhưng trong nhà máy chúng thực sự tồn tại dưới dạng một chuỗi chức năng:

Van chặn
→ cho phép cô lập.

Lọc Y
→ bảo vệ thiết bị.

Bẫy hơi
→ tách condensate.

Van một chiều
→ chống dòng ngược.

Bơm/Pump-Trap
→ giải quyết thiếu ΔP.

Bình flash
→ thu hồi năng lượng khi giảm áp.

Van an toàn
→ bảo vệ thiết bị chịu áp.

Van phân dòng
→ bảo vệ boiler khi condensate nhiễm bẩn.

Đó cũng là cách nên tiếp cận khi thiết kế hoặc hỏi giá một hệ thống thu hồi nước ngưng công nghiệp.

IWISU có thể cung cấp những phần nào trong hệ thống?

IWISU hiện có thể liên kết nhiều nhóm sản phẩm trực tiếp vào condensate loop, thay vì xem chúng là các sản phẩm rời nhau.

Cụm xả condensate

• Bẫy hơi phao.
• Bẫy hơi nhiệt động.
• Lọc Y.
• Van chặn.
• Van một chiều.

Trong đó BVALVE có các dòng bẫy hơi như BV500 dạng phao và BV66 dạng nhiệt động phù hợp cho những nhóm ứng dụng khác nhau.

Cụm cô lập

Các tuyến hơi và condensate có thể sử dụng:

• van cầu;
• van cầu bellows seal;
• van bi;
• van thép rèn tùy áp suất/nhiệt độ.

Tuyến áp suất cao

IWISU cung cấp các dòng forged valve từ DEV/DKM và Bonney Forge, gồm:

• gate valve;
• globe valve;
• check valve;
• ball valve;
• Y-strainer;

với các cấu hình pressure class cao tùy model.

Điều áp và bảo vệ

Tùy project có thể cần thêm:

• van giảm áp;
• van an toàn;
• van điều khiển;
• thiết bị đo.

Quan trọng nhất là xác định vị trí của thiết bị trong toàn hệ thống, thay vì chỉ gửi một danh sách DN và PN không có operating condition.

Cần thông tin gì để xác định build phù hợp?

Trước khi chọn thiết bị, IWISU đề xuất nên có tối thiểu:

Có đủ các dữ liệu này mới trả lời được:

dùng bơm điện hay bơm cơ?

có cần Pump-Trap không?

có đáng đầu tư bình flash không?

có cần hệ monitoring và dump valve không?

van chặn thông thường đã đủ hay cần bellows/forged construction?

Kết luận

Một hệ thống thu hồi nước ngưng hoàn chỉnh không có cấu hình cố định cho mọi nhà máy.

Cấu hình đơn giản có thể chỉ gồm:

Bẫy hơi → đường hồi → bồn → bơm

Trong khi một hệ có yêu cầu cao có thể trở thành:

Van chặn → Lọc Y → Bẫy hơi → Van một chiều → Condensate Header → Flash Vessel → Safety Valve → Pump/Pump-Trap → Contamination Monitoring → Diverter Valve → Deaerator → Boiler

Sự khác biệt không nằm ở việc nhà máy “muốn lắp nhiều thiết bị hơn”, mà phụ thuộc vào:

áp suất → nhiệt độ → tải nước ngưng → back pressure → cao độ → Stall → flash steam → nguy cơ nhiễm bẩn → đặc thù ngành → mức đầu tư chấp nhận được.

Hiểu được chuỗi này cũng giúp lựa chọn van chính xác hơn. Một van cầu, check valve hay steam trap chỉ thực sự được chọn đúng khi biết nó đang đứng ở đâu và giải quyết vấn đề gì trong toàn bộ condensate loop.
