Van cầu (Globe valve) là loại van dùng để cách ly hoặc điều tiết dòng chảy bằng một đĩa chuyển động vuông góc với ghế van. Trong công nghiệp các loại van cầu được phân theo kiểu thân (straight, Y, angle), kiểu đĩa (plug, parabolic, composition), kết nối (ren, bích, hàn) và vật liệu (gang, thép, inox, hợp kim). Chọn đúng loại phụ thuộc vào môi trường (hơi/nước/dầu/hóa chất), áp lực-nhiệt độ, và yêu cầu về tổn thất áp — hiểu rõ những yếu tố này sẽ giúp hệ thống hoạt động ổn định và tiết kiệm chi phí bảo trì.
Van cầu là gì?
Định nghĩa ngắn
Van cầu là van có cấu tạo gồm thân, đĩa (plug), ghế van (seat) và trục dẫn. Khi quay hoặc kéo trục, đĩa di chuyển song song hoặc vuông góc với ghế van để đóng/mở hoặc điều chỉnh lưu lượng.
Nguyên lý hoạt động cơ bản của Van Cầu Công Nghiệp
Nguyên lý rất trực quan: khi đĩa áp vào seat thì dòng chảy bị chặn; khi rút đĩa lên thì dòng chảy đi qua khe hở giữa đĩa và seat. Vì vậy van cầu thích hợp cho chức năng cách ly và điều tiết nhẹ, nhưng so với van bi hay van cổng thì van cầu gây tổn thất áp suất lớn hơn do dòng chảy phải đổi hướng.
Bạn có thể tưởng tượng van cầu như “cửa chắn có miếng đệm” trong đường ống — đóng mở chậm nhưng kín hơn, dễ điều chỉnh.
Phân loại theo kiểu cấu trúc thân (Body Pattern)
Van cầu dạng thẳng (Z-type / Straight Pattern)
Đây là cấu trúc phổ biến, dòng chảy đi theo trục thẳng lên trên và đột ngột đổi hướng khi qua đĩa. Ưu điểm: thiết kế đơn giản, dễ sản xuất. Nhược điểm: tổn thất áp lớn hơn so với Y-type. Ứng dụng: hệ nước, hơi ở áp suất vừa phải.
Van cầu dạng chữ Y (Y-pattern Globe Valve)
Thiết kế Y giảm góc quay của dòng chảy, do đó tổn thất áp nhỏ hơn và phù hợp cho ứng dụng có lưu lượng lớn hoặc nơi cần giảm tổn thất áp. Y-type thường được dùng trong hơi nóng hoặc khi muốn giảm lực tải lên trục van (giảm moment).
Van cầu dạng góc (Angle type)
Van bố trí 90° giúp thay đổi hướng dòng chảy mà không cần co ống. Thường dùng ở những vị trí cần đổi hướng (ví dụ nhánh xả) hoặc nơi muốn tránh elbow gần đó. Góc này giúp giảm một số phụ kiện đường ống.
Phân loại theo đĩa (Disc / Plug Type)
Đĩa dạng plug (hình nón)
Đĩa plug có mặt tiếp xúc hình nón, tạo kín tốt với seat. Phù hợp cho van cần kín tuyệt đối và ứng dụng chịu áp. Tuy nhiên khi đóng/mở, lực tiếp xúc lớn hơn, dẫn đến mài mòn nếu vật liệu không phù hợp.
Đĩa parabolic / ball-shaped
Đĩa dạng parabolic cho đặc tính lưu lượng mượt hơn, giảm hiện tượng cavitation. Thường dùng cho van đòi hỏi điều chỉnh lưu lượng mịn hơn so với plug tiêu chuẩn.
Đĩa có seat mềm (composition seat)
Seat mềm (PTFE, EPDM) đạt độ kín cao, thích hợp cho môi trường yêu cầu không rò rỉ và nơi cần kín với áp thấp–vừa. Hạn chế: nhiệt độ chịu đựng kém hơn seat kim loại, không phù hợp hơi quá nhiệt hoặc môi trường ăn mòn mạnh ở nhiệt độ cao.
Phân loại theo kết nối ống
Van cầu nối ren (Screwed Globe Valve)
Dùng cho DN nhỏ, thông dụng DN15–DN50. Ưu: lắp nhanh, giá rẻ. Nhược: không phù hợp áp lực và nhiệt độ cao; dễ bị rò rỉ nếu ren không đạt chuẩn.
Van cầu mặt bích (Flanged Globe Valve)
Phổ biến trong công nghiệp DN lớn hơn; dễ lắp – tháo bảo trì; tương thích nhiều tiêu chuẩn mặt bích: JIS 10K/20K, PN16/25, ANSI Class 150/300. Là lựa chọn chính trong hệ hơi, nước công nghiệp.
Van cầu hàn (Butt-weld / Socket-weld)
Dùng cho đường ống áp lực cao hoặc ứng dụng có yêu cầu kín tuyệt đối, như hơi siêu nhiệt, dầu nóng. Hàn trực tiếp giúp giảm rò rỉ nhưng việc tháo bảo trì khó khăn hơn so với bích.
Phân loại theo vật liệu thân
Thân gang
Ưu điểm: giá rẻ, dễ đúc, phù hợp nước và HVAC. Nhược: giới hạn nhiệt độ, không thích hợp cho môi trường ăn mòn hoặc nhiệt cao.
Thân thép carbon
Dùng cho hơi, dầu, ứng dụng chịu nhiệt trung bình. Cường độ cao hơn gang, chịu áp tốt hơn.
Thân thép hợp kim (WC6, WC9, F11, F22…)
Dùng cho môi trường nhiệt độ cao, áp suất lớn (lò hơi, khí nóng). Những hợp kim này chịu nhiệt và độ bền tốt, nhưng giá thành cao.
Thân inox (304 / 316)
Phù hợp hóa chất, nước biển, môi trường ăn mòn. Inox 316 chịu ăn mòn tốt hơn 304. Chi phí cao nhưng bền và dễ vệ sinh — quan trọng trong ngành thực phẩm, dược hoặc hóa chất.
Phân loại theo môi trường sử dụng
Van cầu cho hơi (Steam Globe Valve)
Đặc điểm: seat kim loại hoặc seat đặc biệt chịu nhiệt; Y-type phổ biến; vật liệu thân thép hoặc hợp kim. Thiết kế phải chịu nhiệt độ cao, áp lực và chống hiện tượng kẹp hơi.
Van cầu cho nước & HVAC
Thường thân gang hoặc inox, seat mềm cho độ kín tốt. Dùng cho hệ điều hoà, xử lý nước, hệ tuần hoàn.
Van cầu cho dầu và khí
Yêu cầu vật liệu chịu áp lực, chống rò rỉ; thường dùng thép carbon hoặc inox. Kết nối mặt bích tiêu chuẩn.
Van cầu cho hóa chất
Yêu cầu inox hoặc hợp kim chống ăn mòn, seat PTFE nếu hóa chất không quá nhiệt. Cần chú ý vật liệu trục và gioăng làm kín.
Tiêu chí chọn loại van cầu phù hợp
Áp lực và nhiệt độ (PN / Class / Temp)
Trước hết hãy biết dải áp suất (PN16, PN25, Class 150, 300…) và nhiệt độ vận hành. Seat mềm thường giới hạn độ nóng; nếu trên giới hạn thì chọn seat kim loại và vật liệu hợp kim.
Yêu cầu kín khít và vật liệu seat
Bạn cần kín bao nhiêu? Công nghiệp hơi cần kín ở nhiệt độ cao => seat kim loại; xử lý nước cần kín ở áp thấp => seat mềm tốt hơn.
Tổn thất áp và lưu lượng
Nếu cần giảm tổn thất áp, ưu tiên Y-pattern hoặc thiết kế đặc biệt. Nếu bạn chấp nhận tổn thất vì van chỉ để shut-off thì Z-type vẫn ổn.
Bảo trì và chi phí vòng đời
Van rẻ mua chưa chắc rẻ trong vòng đời. Hãy cân nhắc chi phí bảo trì, tính sẵn có phụ tùng, và khả năng sửa chữa tại hiện trường.
Tóm tắt chung về các loại van cầu công nghiệp
-
Theo thân: Z-type (straight), Y-type (Y-pattern), Angle type.
-
Theo đĩa: Plug (hình nón), Parabolic/ball, Composition (seat mềm).
-
Theo kết nối: Ren, Mặt bích (Flanged), Hàn (Butt/Socket).
-
Theo vật liệu: Gang, Thép carbon, Thép hợp kim, Inox 304/316.
-
Theo môi trường: Hơi, Nước/HVAC, Dầu/Khí, Hóa chất.
Lỗi thường gặp khi chọn sai loại van cầu
Chọn sai vật liệu
Ví dụ: dùng van gang cho nước biển → ăn mòn nhanh, rò rỉ, hỏng van. Hậu quả: tốn chi phí thay thế, downtime.
Chọn sai kiểu thân
Dùng Z-type cho hệ cần giảm tổn thất áp → tăng tiêu thụ năng lượng bơm, giảm hiệu suất hệ thống.
Kết nối không tương thích
Đặt van mặt bích JIS vào hệ ANSI mà không kiểm tra → lỗi lắp, rò rỉ, thậm chí không lắp được.
Những lỗi này xuất phát từ việc không khảo sát đầy đủ thông số vận hành trước khi mua.
Kết luận
Chọn van cầu đúng là cân bằng giữa môi trường vận hành (áp lực, nhiệt độ, tính ăn mòn), yêu cầu kín/lưu lượng và chi phí vận hành. Đối với hơi chọn thân thép/hợp kim và seat kim loại; đối với nước/HVAC chọn gang hoặc inox với seat mềm nếu nhiệt độ thấp; đối với hóa chất ưu tiên inox/chi tiết chống ăn mòn.
FAQ — 5 câu hỏi thường gặp
1. Van cầu Y-type có thể dùng thay cho Z-type trong mọi trường hợp không?
Không. Y-type giảm tổn thất áp nhưng có thiết kế phức tạp hơn và chi phí cao hơn; lựa chọn phụ thuộc lưu lượng, tổn thất áp và chi phí.
2. Van cầu inox 304 có dùng được cho nước biển không?
Có thể, nhưng inox 316 sẽ chịu ăn mòn tốt hơn trong môi trường nước biển. Với nước biển, ưu tiên inox 316 hoặc vật liệu chống ăn mòn mạnh hơn.
3. Van cầu ren nên dùng cho size bao nhiêu?
Thông thường van ren phù hợp DN15–DN50; lớn hơn nên dùng mặt bích để dễ lắp và bảo trì.
4. Seat mềm có thể dùng cho hơi không?
Không khuyến nghị — seat mềm (PTFE, EPDM) chịu nhiệt kém; cho hơi nên dùng seat kim loại hoặc seat chịu nhiệt chuyên dụng.
5. Làm sao giảm tổn thất áp khi sử dụng van cầu?
Chọn Y-pattern nếu có thể, tăng đường kính van tương ứng, hoặc dùng van có thiết kế đĩa tối ưu cho lưu lượng; xem xét vị trí lắp đặt để tránh nhiều co-kol làm tăng tổn thất.

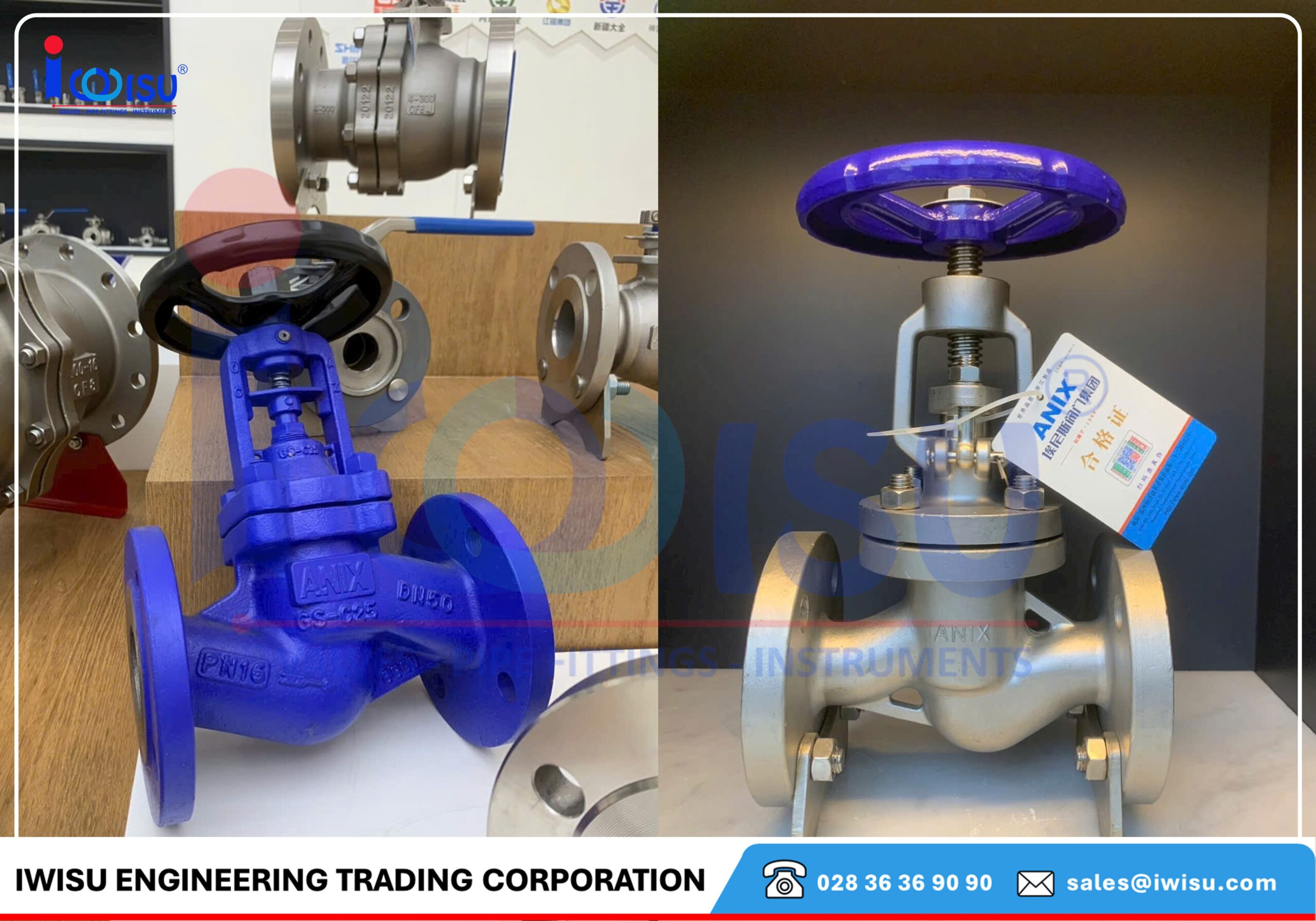

Liên hệ ngay IWISU để nhận tư vấn, báo giá cho các sản phẩm Van Cầu Nhập Khẩu Chính Hãng
