Bellows Sealed/Gland Packing là gì? Nên dùng loại nào?

Trong van cầu, bộ phận làm kín trục van quyết định trực tiếp đến độ an toàn, độ kín và tuổi thọ thiết bị. Hai giải pháp phổ biến nhất hiện nay là Gland Packing và Bellows Sealed. Mỗi loại có nguyên lý làm kín khác nhau, ưu – nhược điểm riêng và phù hợp với từng môi trường vận hành cụ thể. Hiểu đúng bản chất của hai cơ chế này sẽ giúp bạn chọn đúng van, tránh rò rỉ và giảm rủi ro vận hành.

Vì Sao Câu Chuyện Làm Kín Trục Van Cầu Lại Quan Trọng?

Rò rỉ trục van – rủi ro lớn nhưng hay bị bỏ qua

Khi nói đến rò rỉ van, nhiều người chỉ nghĩ đến seat hoặc bề mặt làm kín trong thân van. Nhưng trên thực tế, rò rỉ tại trục van mới là nguyên nhân phổ biến và nguy hiểm hơn, đặc biệt với van cầu.

Rò rỉ trục không chỉ gây thất thoát môi chất mà còn:

• Gây nguy hiểm cho người vận hành

• Làm ô nhiễm môi trường

• Không đáp ứng các tiêu chuẩn an toàn ngày càng khắt khe

Đặc thù chuyển động trục tịnh tiến

Khác với van bi hay van bướm, trục van cầu di chuyển lên xuống liên tục mỗi lần đóng mở. Chuyển động này khiến khu vực làm kín quanh trục chịu ma sát, nhiệt và áp suất cao trong thời gian dài. Đây chính là lý do các giải pháp làm kín trục được phát triển và cải tiến liên tục.

Gland Packing Là Gì?

Định nghĩa Gland Packing trong van công nghiệp

Gland Packing là phương pháp làm kín trục van truyền thống, sử dụng các vòng packing (thường bằng graphite, PTFE hoặc vật liệu tổng hợp) nén chặt quanh trục để ngăn môi chất rò rỉ ra ngoài.

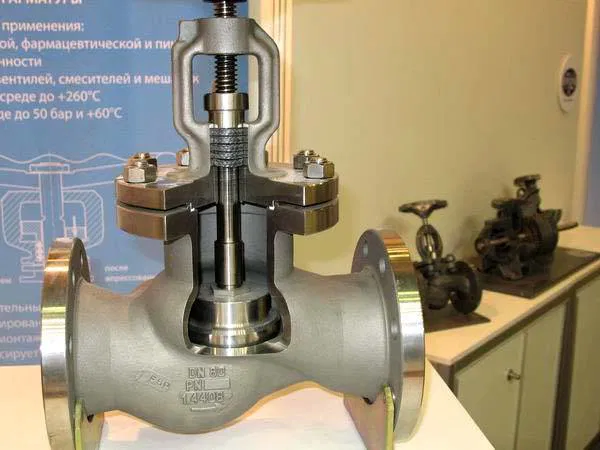

Cấu tạo bộ làm kín

Packing, gland, follower và stem

Một bộ gland packing điển hình bao gồm các vòng packing xếp chồng, được ép chặt bởi gland và follower. Khi siết lực, packing ôm sát trục van, tạo ra vùng làm kín nhờ áp lực cơ học.

Nguyên lý làm kín

Gland Packing hoạt động dựa trên ma sát và lực nén. Khi áp suất trong van tăng, môi chất đẩy packing ép sát hơn vào trục, giúp tăng độ kín. Tuy nhiên, chính ma sát này cũng là nguyên nhân gây mài mòn và rò rỉ theo thời gian.

Ưu Và Nhược Điểm Của Gland Packing

Ưu điểm

Cấu tạo đơn giản, chi phí thấp và dễ thay thế. Đây là lý do nó vẫn được sử dụng rộng rãi trong nhiều hệ thống công nghiệp không yêu cầu quá cao về độ kín tuyệt đối.

Hạn chế và rủi ro tiềm ẩn

Theo thời gian, packing sẽ lão hóa, mất đàn hồi và cần siết lại hoặc thay thế. Trong các môi trường độc hại hoặc dễ bay hơi, rò rỉ nhỏ từ packing cũng có thể gây hậu quả lớn.

Bellows Sealed Là Gì?

Định nghĩa Bellows Sealed trong van cầu

Bellows Sealed là giải pháp làm kín trục van bằng ống bellows kim loại đàn hồi, thường được hàn kín giữa trục và thân van. Bellows tạo ra một hàng rào kim loại hoàn toàn ngăn cách môi chất với môi trường bên ngoài.

Cấu tạo bộ làm kín

Bellows kim loại, mối hàn và trục van

Bellows thường được làm từ inox hoặc hợp kim đặc biệt, có khả năng chịu nhiệt và chịu mỏi cao. Các mối hàn được thiết kế để đảm bảo kín tuyệt đối trong suốt quá trình vận hành.

Nguyên lý làm kín

Khác với gland packing, bellows không dựa vào ma sát. Bellows co giãn theo chuyển động của trục, nhưng luôn giữ môi chất nằm hoàn toàn bên trong thân van. Đây là điểm khác biệt cốt lõi.

Ưu Và Nhược Điểm Của Bellows Sealed

Ưu điểm vượt trội

Bellows Sealed gần như loại bỏ hoàn toàn nguy cơ rò rỉ trục. Giải pháp này đặc biệt phù hợp với môi chất độc hại, dễ bay hơi hoặc có yêu cầu bảo vệ môi trường nghiêm ngặt.

Hạn chế cần hiểu rõ

Chi phí ban đầu cao hơn và bellows có giới hạn chu kỳ làm việc. Nếu vận hành sai điều kiện, bellows có thể bị mỏi kim loại.

So Sánh Bellows Sealed Và Gland Packing Trong Van Cầu

So sánh về khả năng làm kín

Bellows Sealed vượt trội về độ kín tuyệt đối, trong khi Gland Packing chỉ đảm bảo độ kín tương đối và cần bảo trì định kỳ.

So sánh về độ an toàn và môi trường

Với các hệ thống hóa chất, hơi độc hoặc yêu cầu zero emission, Bellows Sealed gần như là lựa chọn bắt buộc để chống hiện tượng rò khí.

So sánh về chi phí và bảo trì

Gland Packing rẻ hơn lúc mua nhưng tốn chi phí bảo trì dài hạn. Bellows Sealed đắt hơn ban đầu nhưng giảm rủi ro và chi phí gián tiếp.

Khi Nào Nên Dùng Gland Packing Cho Van Cầu?

Các hệ thống phù hợp

Gland Packing phù hợp cho nước, hơi áp thấp hoặc các hệ thống không yêu cầu kiểm soát rò rỉ nghiêm ngặt.

Trường hợp không nên dùng

Không nên dùng cho môi chất độc, dễ cháy hoặc các hệ thống có yêu cầu an toàn cao.

Khi Nào Nên Dùng Bellows Sealed Cho Van Cầu?

Các môi trường bắt buộc

Hóa chất, dầu nóng, môi chất dễ bay hơi và các hệ thống yêu cầu zero leakage.

Tiêu chuẩn an toàn liên quan

Nhiều tiêu chuẩn môi trường và an toàn hiện nay khuyến nghị hoặc bắt buộc sử dụng bellows sealed.

Bellows Sealed Có Phải Lúc Nào Cũng Tốt Hơn Không?

Những hiểu lầm phổ biến

Không phải mọi hệ thống đều cần bellows sealed. Chọn sai sẽ làm tăng chi phí không cần thiết.

Góc nhìn chi phí vòng đời

Khi xét tổng chi phí vận hành, bellows sealed thường hiệu quả hơn trong các hệ thống rủi ro cao.

Cách Nhận Biết Van Cầu Bellows Sealed Trên Thực Tế

Dấu hiệu trên catalogue và nameplate

Catalogue thường ghi rõ “Bellows Sealed” hoặc “BS”.

Những thông tin cần hỏi nhà cung cấp

Luôn hỏi về vật liệu bellows, số chu kỳ thiết kế và tiêu chuẩn kiểm tra.

Xu Hướng Sử Dụng Bellows Sealed Trong Công Nghiệp Hiện Nay

Yêu cầu môi trường và an toàn ngày càng cao

Các nhà máy hiện đại ngày càng ưu tiên giải pháp kín tuyệt đối.

Vai trò của van cầu bellows sealed trong nhà máy hiện đại

Bellows sealed giúp giảm sự cố, tăng độ tin cậy và đáp ứng yêu cầu ESG.

Kết Luận

Bellows Sealed và Gland Packing không phải là “cái nào tốt hơn tuyệt đối”, mà là cái nào phù hợp hơn. Hiểu đúng bản chất hai giải pháp làm kín sẽ giúp bạn chọn van cầu an toàn, hiệu quả và kinh tế hơn cho từng ứng dụng cụ thể.

FAQ – CÂU HỎI THƯỜNG GẶP

1. Bellows Sealed có rò rỉ không?
Gần như không, nếu được thiết kế và vận hành đúng điều kiện.

2. Gland Packing có cần bảo trì không?
Có, cần siết lại hoặc thay thế định kỳ.

3. Bellows Sealed có dùng cho hơi nóng được không?
Có, và rất phù hợp cho hơi nhiệt độ cao.

4. Bellows Sealed có đắt hơn nhiều không?
Chi phí ban đầu cao hơn nhưng tiết kiệm về lâu dài trong hệ thống rủi ro cao.

5. Có thể kết hợp Bellows Sealed và Gland Packing không?
Có, nhiều van cầu bellows sealed vẫn có packing phụ để tăng an toàn.
