Ba công đoạn quan trọng nhất trong nhà máy nhiệt điện gồm hệ thống hơi quá nhiệt, nước cấp lò hơi và nước làm mát tuần hoàn. Đây là các khu vực có điều kiện làm việc khắc nghiệt nhất về nhiệt độ, áp suất và ăn mòn môi trường. Việc lựa chọn đúng vật liệu như P91, P92, mặt bích RTJ, kiểm tra NDT và tuân thủ ASME là yếu tố quyết định đến độ an toàn và tuổi thọ hệ thống.

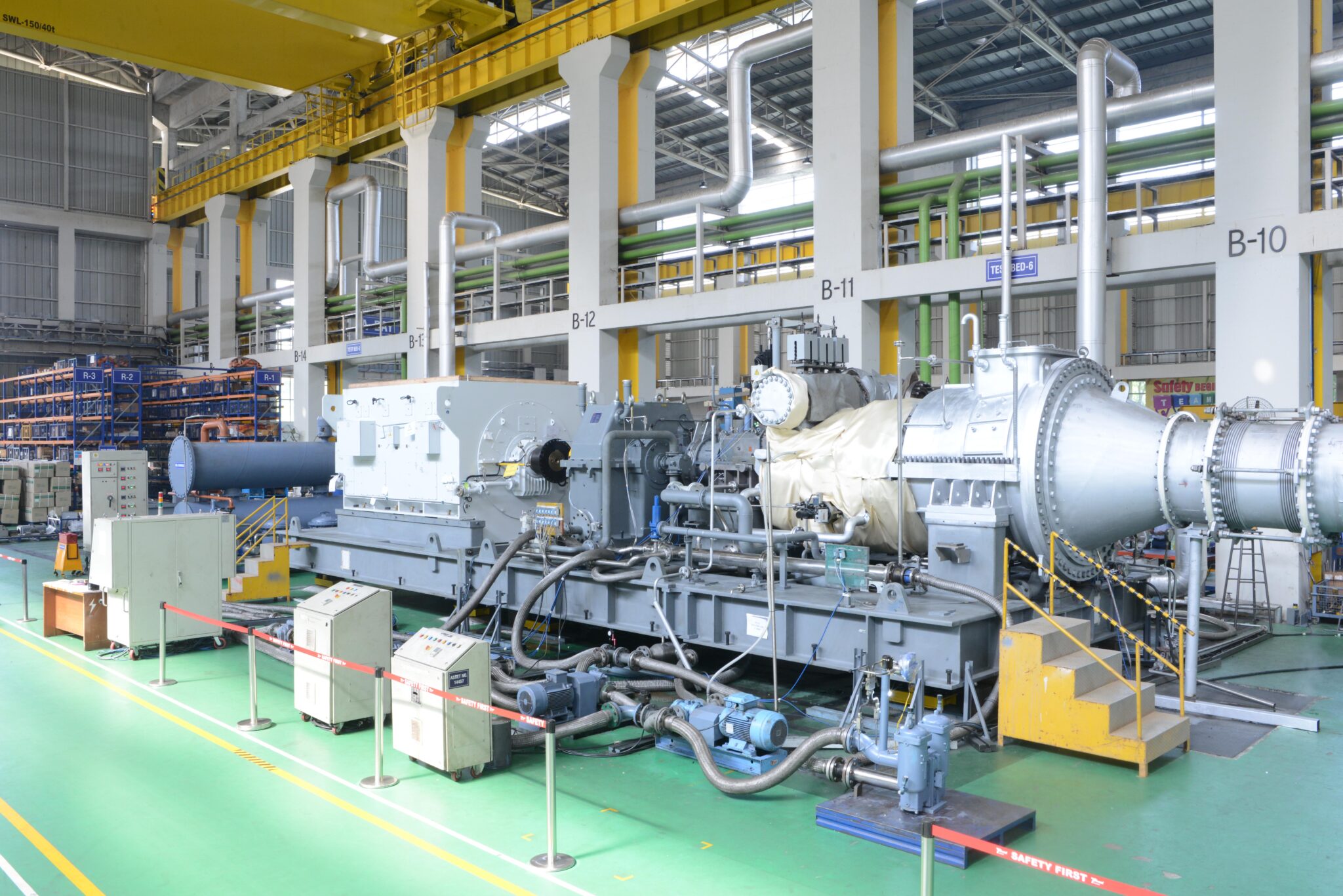

Vai Trò Của Hệ Thống Đường Ống Trong Nhà Máy Nhiệt Điện
Vì sao đường ống được ví như “hệ mạch máu”?
Nếu nhà máy nhiệt điện là một cơ thể khổng lồ, thì hệ thống đường ống chính là mạch máu. Nó không chỉ vận chuyển nước, hơi nước hay nhiên liệu. Nó vận chuyển năng lượng. Nó giữ cho toàn bộ hệ thống vận hành trơn tru.
Chỉ cần một điểm rò rỉ nhỏ ở đường hơi cao áp, hậu quả có thể là dừng tổ máy, thiệt hại hàng tỷ đồng mỗi ngày. Tệ hơn, đó có thể là tai nạn nghiêm trọng.
Vậy tất cả đường ống trong nhà máy có yêu cầu giống nhau không? Hoàn toàn không.
Khi nào tiêu chuẩn kỹ thuật trở thành yếu tố sống còn?
Có 3 công đoạn mà tiêu chuẩn đường ống không đơn thuần là “khuyến nghị kỹ thuật” – mà là điều kiện căn bản để hệ thống đường ống đường ống hoạt động:
-
Hệ thống hơi quá nhiệt
-
Hệ thống nước cấp lò hơi
-
Hệ thống nước làm mát tuần hoàn
Chúng ta sẽ phân tích từng hệ thống một cách thực tế và chi tiết.
Công Đoạn 1 – Hệ Thống Hơi Quá Nhiệt
Nếu phải chọn một khu vực “nguy hiểm nhất” trong nhà máy nhiệt điện, thì đó chính là hệ thống quá nhiệt hơi. Đây là nơi hội tụ đồng thời hai yếu tố mà vật liệu kim loại sợ nhất: nhiệt độ cực cao và áp suất cực lớn.
Vì Sao Hơi Nước Có Thể Đạt 540–600°C?
Nhiều người thắc mắc: nước chỉ sôi ở 100°C, vậy tại sao hơi trong nhà máy lại lên tới 540°C?
Câu trả lời nằm ở áp suất và quá nhiệt.
Thứ nhất, nước trong lò hơi không ở áp suất khí quyển. Áp suất có thể đạt 170–250 bar. Khi áp suất tăng, nhiệt độ sôi cũng tăng theo. Ở 200 bar, nhiệt độ bão hòa đã vượt 360°C.
Thứ hai, sau khi đạt trạng thái bão hòa, hơi không được đưa đi ngay. Nó tiếp tục được gia nhiệt trong bộ quá nhiệt (Superheater). Khi đó, hơi trở thành hơi quá nhiệt (Superheated Steam) với nhiệt độ 540–600°C nhằm:
-
Tăng hiệu suất chu trình nhiệt
-
Giảm tiêu hao nhiên liệu
-
Tránh ngưng tụ trong tuabin
-
Bảo vệ cánh tuabin khỏi xói mòn
Hơi càng nóng, năng lượng mang theo càng lớn. Nhưng đồng thời, áp lực lên vật liệu cũng tăng theo cấp số nhân.
Điều kiện vận hành: Nhiệt độ và áp suất ở mức cực hạn
Hơi quá nhiệt có thể đạt:
-
Nhiệt độ: 540–600°C
-
Áp suất: 170–250 bar
Ở điều kiện này, thép carbon thông thường sẽ dần mất khả năng chịu lực.
Những rủi ro kỹ thuật: Creep, giãn nở nhiệt và nổ ống
Creep là hiện tượng kim loại biến dạng chậm dưới nhiệt độ cao dù ứng suất không đổi.
Nếu vật liệu không đạt chuẩn, đường ống sẽ:
-
Mỏng dần tại điểm chịu ứng suất cao
-
Xuất hiện vi nứt tại mối hàn
-
Có nguy cơ nổ ống cực kỳ nguy hiểm
Một vụ nổ ống hơi chính không chỉ làm dừng nhà máy mà còn có thể gây thương vong.
Tiêu chuẩn vật liệu cho đường ống và phụ kiện
Vật liệu ống và co tê
Các mác thép thường dùng:
-
ASTM A335 P91
-
ASTM A335 P92
-
ASTM A234 WP91
Đây là thép hợp kim Chrome-Moly chịu nhiệt cao.
Mặt bích và bulong chịu nhiệt
Mặt bích thường là Weld Neck Class 1500–2500 theo ASME B16.5.
Bulong bắt buộc dùng:
-
ASTM A193 B7 hoặc B16
-
Đai ốc A194 2H
Dùng sai cấp bulong, nó sẽ giãn dài khi nóng và gây xì mặt bích.
Lựa chọn van phù hợp
Van cổng hoặc van cầu thiết kế Pressure Seal Bonnet thường được ưu tiên. Thân van thường bằng WC9 hoặc C12A.
Công Đoạn 2 – Hệ Thống Nước Cấp Lò Hơi
Nếu hơi chính là nơi nóng nhất, thì nước cấp là nơi áp suất cao nhất.
Điều kiện vận hành và thách thức xói mòn
Nước phải được bơm vào lò với áp suất cao hơn áp suất trong bao hơi. Điều đó đồng nghĩa:
-
Vận tốc dòng chảy rất lớn
-
Nguy cơ xói mòn tại co, tê
Hiện tượng Erosion-Corrosion làm thành ống mỏng dần từ bên trong mà mắt thường khó phát hiện.
Tiêu chuẩn thiết kế theo ASME
Thiết kế thường tuân theo:
-
ASME B31.1 – Power Piping
-
ASME Section I – Boiler
Độ dày ống thường là Schedule 160 hoặc XXS.
Lưu ý khi chọn ống, mặt bích, van
-
Ống: ASTM A106 Gr.B/C độ dày lớn
-
Mặt bích: RTJ Face để tăng độ kín
-
Van một chiều: thiết kế chịu va đập dòng ngược
-
Van điều khiển: trim bằng Stellite chống cavitation
Chỉ cần chọn sai vật liệu trim van điều khiển, hiện tượng xâm thực sẽ phá hủy bề mặt chỉ sau vài tháng.
Công Đoạn 3 – Hệ Thống Nước Làm Mát Tuần Hoàn
Đây là hệ thống có đường kính lớn nhất nhà máy.
Lưu lượng lớn và nguy cơ ăn mòn điện hóa
Hệ thống này thường hút nước từ:
-
Sông
-
Biển
-
Tháp giải nhiệt
Nếu là nước biển, muối và vi sinh vật là kẻ thù lớn nhất.
Giải pháp vật liệu chống ăn mòn
Tùy môi trường, có thể dùng:
-
Ống thép lót epoxy hoặc cao su
-
Ống GRP/FRP composite
-
Thép không gỉ 316
Hệ thống bảo vệ catốt thường được tích hợp để giảm ăn mòn điện hóa.
Lựa chọn van kích thước lớn
Van bướm là lựa chọn phổ biến vì:
-
Kích thước lớn
-
Chi phí thấp hơn van cổng
-
Dễ bảo trì
Seat thường bằng EPDM hoặc NBR tùy môi trường nước.
So Sánh 3 Công Đoạn Theo Mức Độ Rủi Ro Kỹ Thuật
| Hệ thống | Rủi ro chính | Vật liệu chủ đạo | Tiêu chuẩn |
|---|---|---|---|
| Hơi quá nhiệt | Nổ ống do creep | P91/P92 | ASME B31.1 |
| Nước cấp | Thủng do xói mòn | A106 Sch dày | ASME Section I |
| Nước làm mát | Ăn mòn muối biển | GRP/Inox | AWWA |
Kết Luận
Trong nhà máy nhiệt điện, không phải mọi đường ống đều được tạo ra như nhau. Ba công đoạn: hơi chính, nước cấp lò hơi và nước làm mát tuần hoàn là những khu vực đòi hỏi tiêu chuẩn kỹ thuật cao nhất.
Nếu hơi cao áp là “ngọn lửa”, nước cấp là “áp lực”, thì nước làm mát là “sự bào mòn âm thầm”. Mỗi hệ thống có kẻ thù riêng. Và nhiệm vụ của người thiết kế, người mua hàng hay QC là hiểu rõ kẻ thù đó trước khi chọn vật liệu.
Chọn đúng tiêu chuẩn không chỉ giúp nhà máy vận hành bền vững, mà còn bảo vệ con người và tài sản khỏi những sự cố không đáng có.
FAQs
1. Vì sao hệ thống hơi chính bắt buộc dùng thép P91 hoặc P92?
Vì các mác thép này có khả năng chống creep và giữ độ bền cơ học ở nhiệt độ trên 550°C.
2. RTJ khác gì so với mặt bích Raised Face?
RTJ dùng vòng đệm kim loại đặt trong rãnh, phù hợp áp suất rất cao, độ kín tốt hơn RF.
3. Vì sao nước cấp lò hơi dễ gây xói mòn?
Do vận tốc dòng chảy cao và thay đổi hướng tại co tê làm tăng lực va đập lên thành ống.
4. Có thể dùng thép carbon thường cho nước biển không?
Không nên, trừ khi có lớp lót chống ăn mòn và hệ thống bảo vệ catốt phù hợp.
5. Kiểm tra NDT quan trọng nhất ở hệ thống nào?
Hệ thống quá nhiệt vì đây là khu vực chịu nhiệt và áp suất cao nhất, nguy cơ nổ lớn nhất.
